Автор Тема: Амп симуляторы от NaLex (Прочитано 182032 раз)

Alexey N

Цитата: GearX2 от Августа 04, 2022, 21:38:34

Получается вот такое. Cubase AI 10.5

Новые схемы подходят только для второй версии плагина. Старую версию нужно удалить.

... и добавил:

Цитата: GearX2 от Августа 04, 2022, 21:38:34

Причем я сравнил текст в блокноте схем томато - 1 в 1

Там разница в настройке потенциометров и выхода.

У выхода теперь можно задать значение делителя, чтобы уменьшить амплитуду сигнала.

У потенциометра можно задать процент смещения движка, но тогда он будет невидимым. Чтобы сделать его видимым, нужно вместо процента указать A (логарифмический) или B (линейный).

... и добавил:

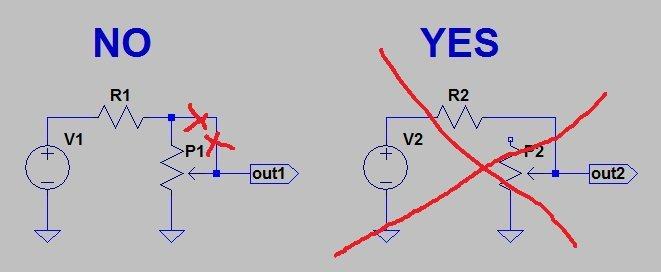

Кстати, нельзя замыкать выводы потенциометра. Если на схеме будет такой вариант, то нужно убрать перемычку и подключить неиспользуемый контакт потенциометра к неиспользуемому узлу. Устраню эту проблему в следующей версии.

HiRes.GP

оба варианты не правильны

вот так, таким образом выходное сопротивление будет снижаться не создавая проблем следующему каскаду

Alexey N

Цитата: HiRes.GP от Августа 05, 2022, 11:56:57

оба варианты не правильны

Это от схемы зависит.

HiRes.GP

во втором варианте ты повышаешь выходное сопротивление, если за ним стоит фильтр - ты меняешь его параметры от расчетных
в первом варианте ты нагружаешь предыдущий каскад, так же влияя на него, если стоит разделительный кондер, параметры RC цепи могут поплыть,
если R1 не достаточно высокого сопротивления, с другой стороны, повышая R1 ты просаживаешь амплитуду, которая будет давиться чрез потенциометр в любом положении движка

кривая схема - это кривая схема, и ничего более

Alexey N

Цитата: HiRes.GP от Августа 05, 2022, 12:47:17

кривая схема - это кривая схема, и ничего более

Схемы темброблоков посмотрите. Я здесь упростил, чтобы показать суть.

HiRes.GP

Цитата: Alexey N от Августа 05, 2022, 13:10:25

Схемы темброблоков посмотрите. Я здесь упростил, чтобы показать суть.

я их не только смотрел, но и собирал
приведите вашу схему

Alexey N

Новая версия TrueSim. Теперь выводы потенциометра можно замыкать, как делают на некоторых схемах.

https://nalexsoft.blogspot.com/2022/07/truesim-simulator.html

Alexey N

Сравнение Amplex против TrueSim на похожих пресетах.

Alexey N

Новая схема для TrueSim, по типу ректы и SLO (по ссылке TrueSim Circuits). Ручку Input нужно поставить на максимум.

https://nalexsoft.blogspot.com/2022/07/truesim-simulator.html

Alexey N

Доработал схему ректы для TrueSim.

https://youtu.be/Fq7rnPL0KDc

Alexey N

Обновление схем для TrueSim. Добавлен преамп в стиле Randall Satan. Ручки Input нехватает, чтобы хорошо перегрузить преамп без грелки, поэтому нужно ставить на входе эквалайзер для усиления на 6-12дБ.

https://nalexsoft.blogspot.com/2022/07/truesim-simulator.html
