Доброго всем времени суток.

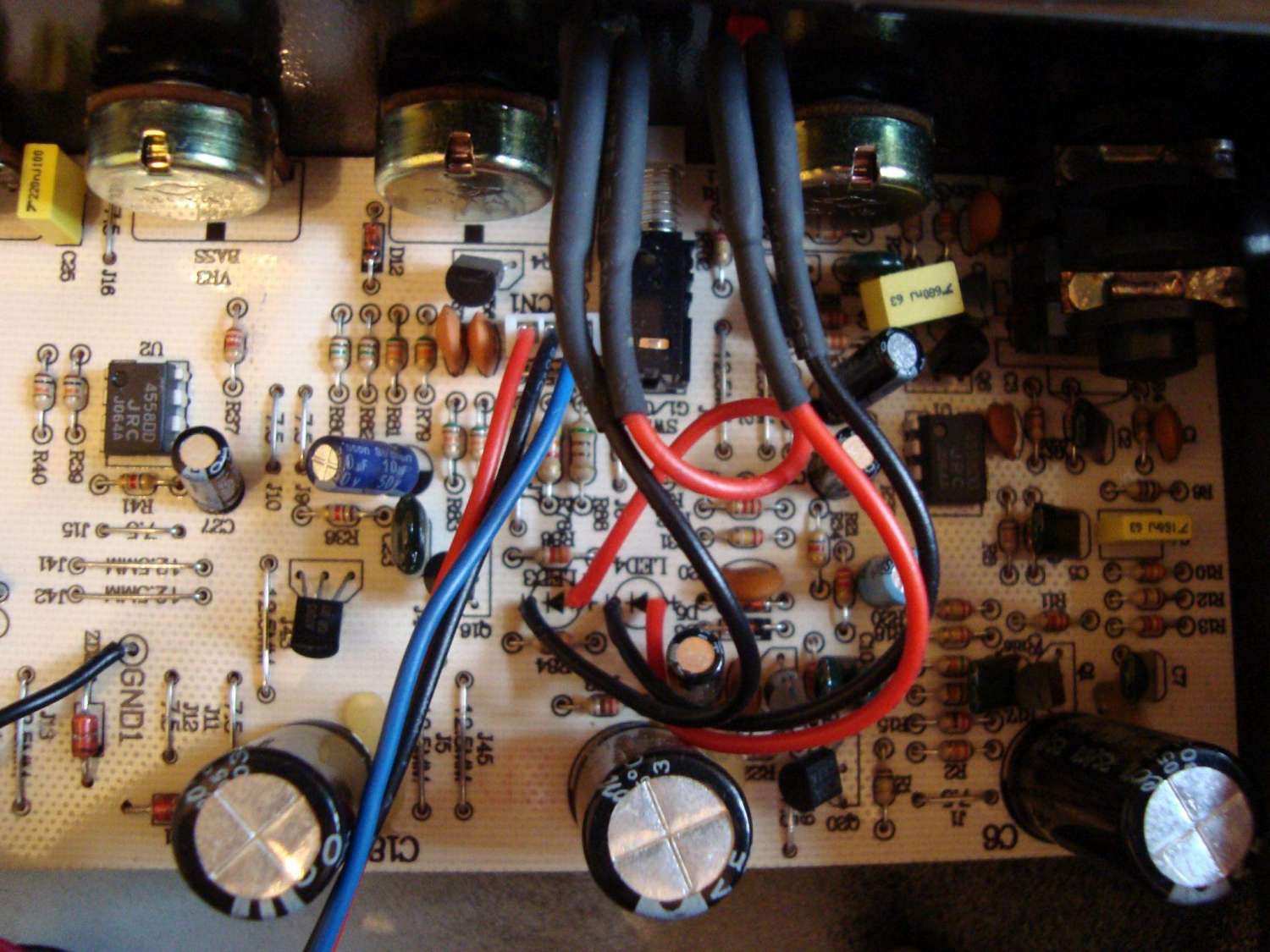

Помогите разобраться, в общем перегруженный канал работает не должным образом (прикрепляю пример звукавой), чистый канал работет норм, в оконечник пробывал пред внешний работает норм. т.е проблемма в секции перегруза только. По характеру похоже на клипинг. Пока заменил две микросхемы 4558DD в секции перегруза, результата не дало. Может кто знает в каком направлении копать хоть? Ёмкостей несколько выпаял проверил тоже норм.

Оффлайн deLuther

  • Живу на форуме
  • *******
  • Сообщений: 33526
  • alderman of morning star
    • Malefice
Bodum,
Так было с самого начала или с какого-то момента так стало? Может так и задумывался звук, оперы же обычно и дают стандартный клиппинг, тем более 4558, может конечно они там только для усиления, а может именно для клиппинга и поставлены. А можешь записать сигнал с линейного выхода или сенда, т.е. без каба? Может ожидания от транзисторного перегруза слишком большие...

И вообще вопрос логичнее задать здесь: https://guitarplayer.ru/index.php?board=32.0
« Последнее редактирование: Декабря 07, 2012, 09:21:29 от deLuther »

Оффлайн Bodum Автор темы

  • Новичок
  • *
  • Сообщений: 34
    • "СветАП" мой второй проект
deLuther,
Усилок этот мне достался уже с таким звуком, но это ненормально судя по видео обзору http://www.youtube.com/watch?feature=player_detailpage&v=si2KHm2AImQ#t=281s
Ожиданий у меня нет от этого усилителя, просто нужно привести его в нормальную работоспособность. Чуть позже выложу запись линейного сигнала.
С разделом да промах(

Оффлайн deLuther

  • Живу на форуме
  • *******
  • Сообщений: 33526
  • alderman of morning star
    • Malefice
Bodum,
А ты как писал своё, кстати?

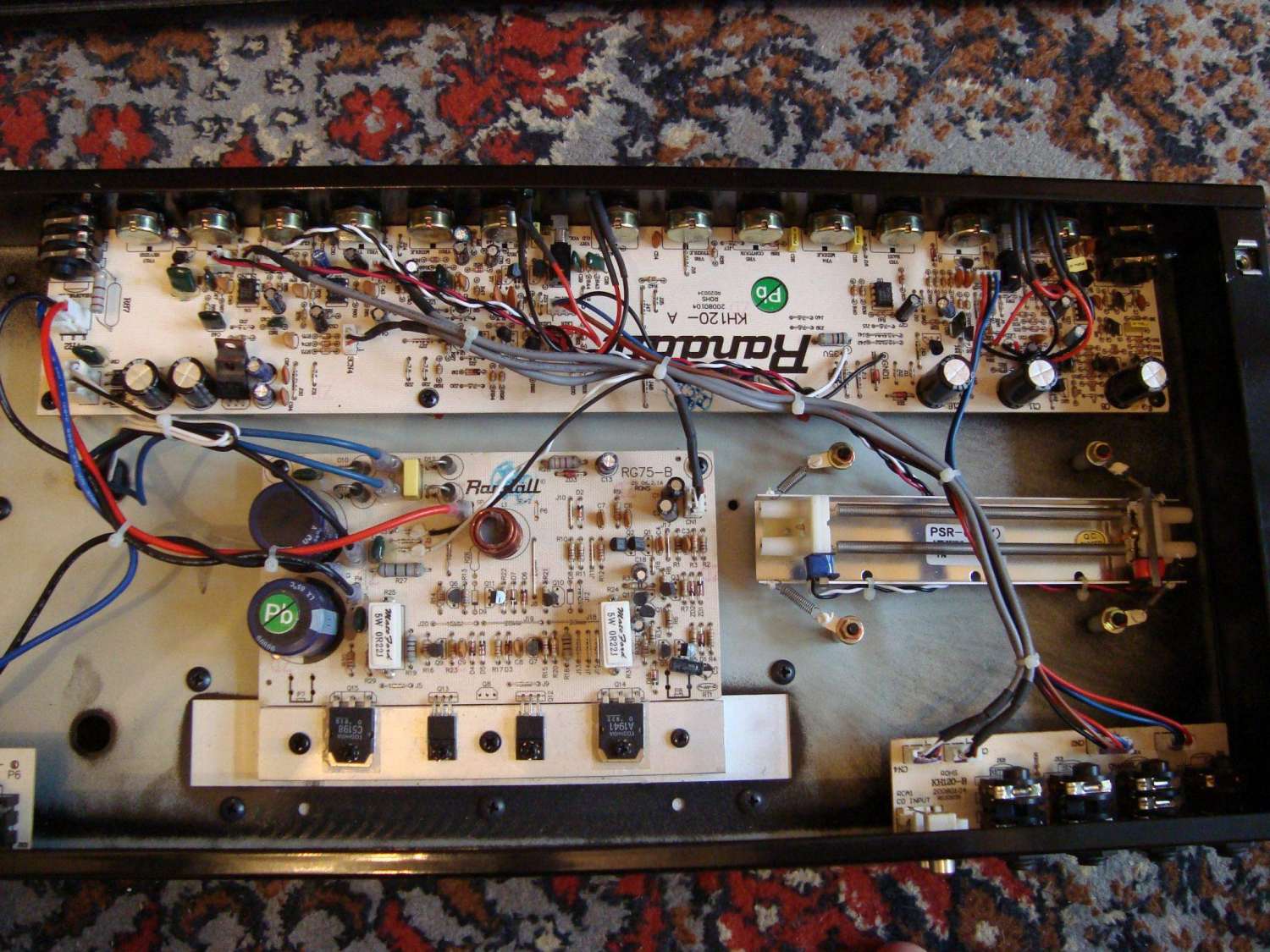

Внутри, да и снаружи очень напоминает обычную эргэшку по элементам управления в том числе.
Мой RG75 несколько по-другому звучит чем твой пример, но интересно сравнить чисто линейный сигнал.
« Последнее редактирование: Декабря 07, 2012, 10:56:19 от deLuther »

Оффлайн Bodum Автор темы

  • Новичок
  • *
  • Сообщений: 34
    • "СветАП" мой второй проект
deLuther,
Шур см 58 направленный в стык колпочка и дуфузора, саффир про 40 , куб 5.
Усилок разобран собиру сразу скину с линии...
« Последнее редактирование: Декабря 07, 2012, 10:58:30 от Bodum »

Оффлайн deLuther

  • Живу на форуме
  • *******
  • Сообщений: 33526
  • alderman of morning star
    • Malefice
Bodum,
Каб какой?

Оффлайн Bodum Автор темы

  • Новичок
  • *
  • Сообщений: 34
    • "СветАП" мой второй проект
deLuther,
Каб стоковый, он с ним шёл. 4х12 с динамиками силейшин рокит 50) если память неизменяет.

Оффлайн deLuther

  • Живу на форуме
  • *******
  • Сообщений: 33526
  • alderman of morning star
    • Malefice

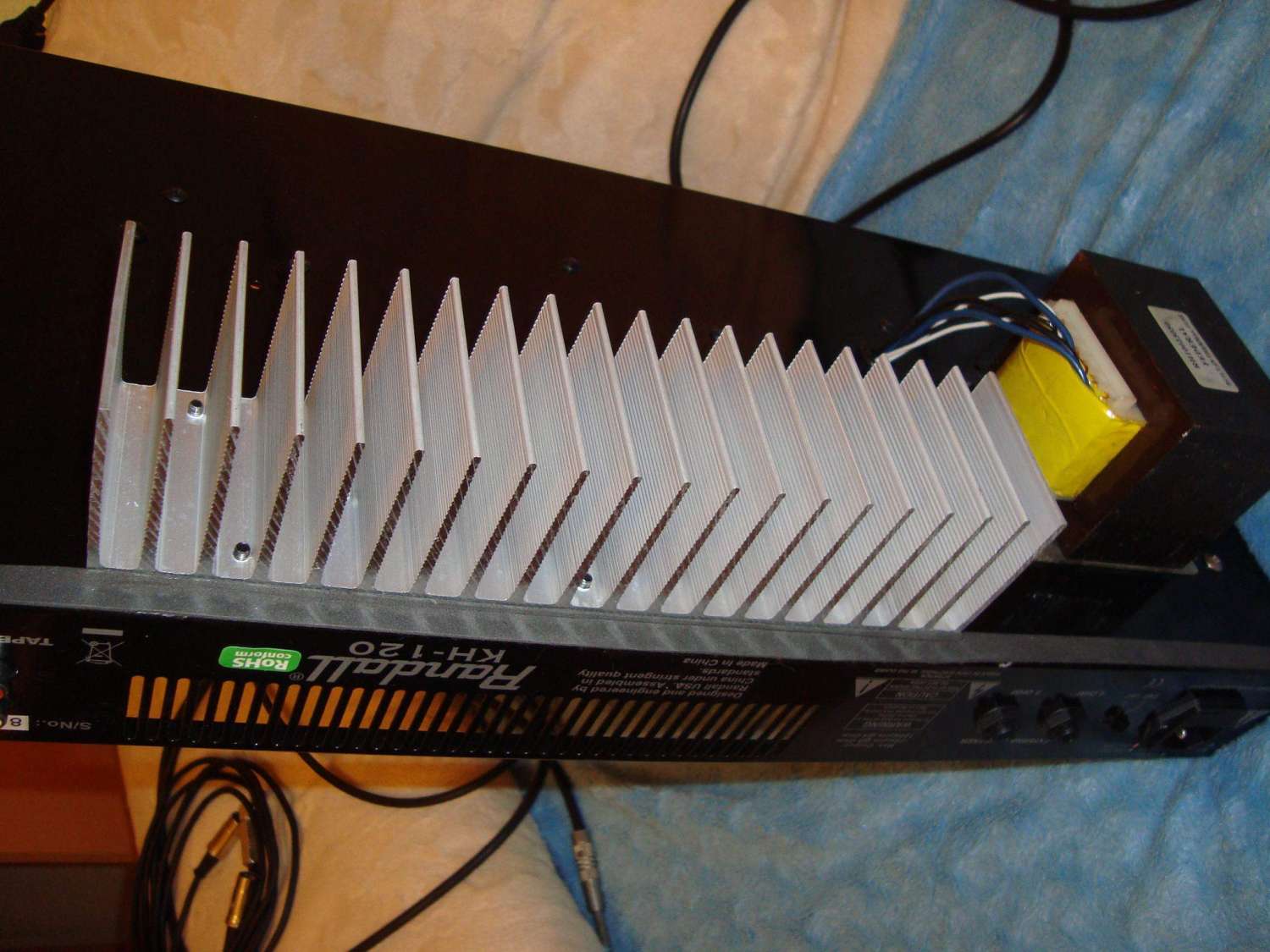

Интересно, усилок 120 Вт, а радиатор у оконечника похоже что меньше чем у моего 75-ваттного.
Хотя интересно почему это 120 Вт, плата мощника тоже RG75-B...
« Последнее редактирование: Декабря 07, 2012, 11:26:42 от deLuther »

Оффлайн Bodum Автор темы

  • Новичок
  • *
  • Сообщений: 34
    • "СветАП" мой второй проект
deLuther,
Вот записал линейный сигнал. Да кстати норм радиатор по размерам, как мне кажется.

Оффлайн deLuther

  • Живу на форуме
  • *******
  • Сообщений: 33526
  • alderman of morning star
    • Malefice
Bodum,
А... да, нормальный, просто не было понятно что он вниз идёт.

... и добавил:

Что-то не то со звуком действительно, бубнёж страшный по низам и перегруза много. Может какой транзистор вышел из строя?
« Последнее редактирование: Декабря 08, 2012, 13:15:07 от deLuther »

Оффлайн Bodum Автор темы

  • Новичок
  • *
  • Сообщений: 34
    • "СветАП" мой второй проект
deLuther,
Эх придётся выпаивать транзисторы и проверять...

Оффлайн Santjago

  • Живу на форуме
  • *******
  • Сообщений: 10919
  • Hard As A Rock
Bodum,
не этот ли товарищ тебе его продал?  :)
http://www.vegalab.ru/forum/archive/index.php?t-51688.html&s=47629907dcebaea66e7308a58b61331c

... и добавил:

Bodum, первым делом проверяй напряжения... чтоб небыло перекоса на операх...

... и добавил:

если напруги в норме, снимай сигнал покаскадно....

... и добавил:

по звуку, конечно, больше похоже на дохлый транзистор...
« Последнее редактирование: Декабря 08, 2012, 19:50:21 от Santjago »

Оффлайн SkinnyVampire

  • Живу на форуме
  • *******
  • Сообщений: 13813
  • индастриал-блондинко =)
    • Братство Вампиров
помимо питания, смещения на операционниках можно посмотреть везде, нормально ли они себя ведут, а транзисторы не обязательно уж сразу выпаивать, вначале можно и просто пробежаться по впаянным, иногда аномальную фигню сразу заметно.. например очень малое падение (пробит) или наоборот нет искомых 0,6 вольт падения...

Оффлайн Bodum Автор темы

  • Новичок
  • *
  • Сообщений: 34
    • "СветАП" мой второй проект
Santjago,
Нет не он продал). Буду пробывать.
Спасибо всем за советы.
