Champ-Style Amplifier
Альбом - Владелец: Aspart - 15 файла(ов)
Процесс создания усилителя на основе Fender Champ-Amp.
Отображение файлов: Стандартно Таблицей
Сортировка: ID Дата Название Просмотр Рейтинг | Сортировать по: возрастанию спаданию
Страниц: [1]

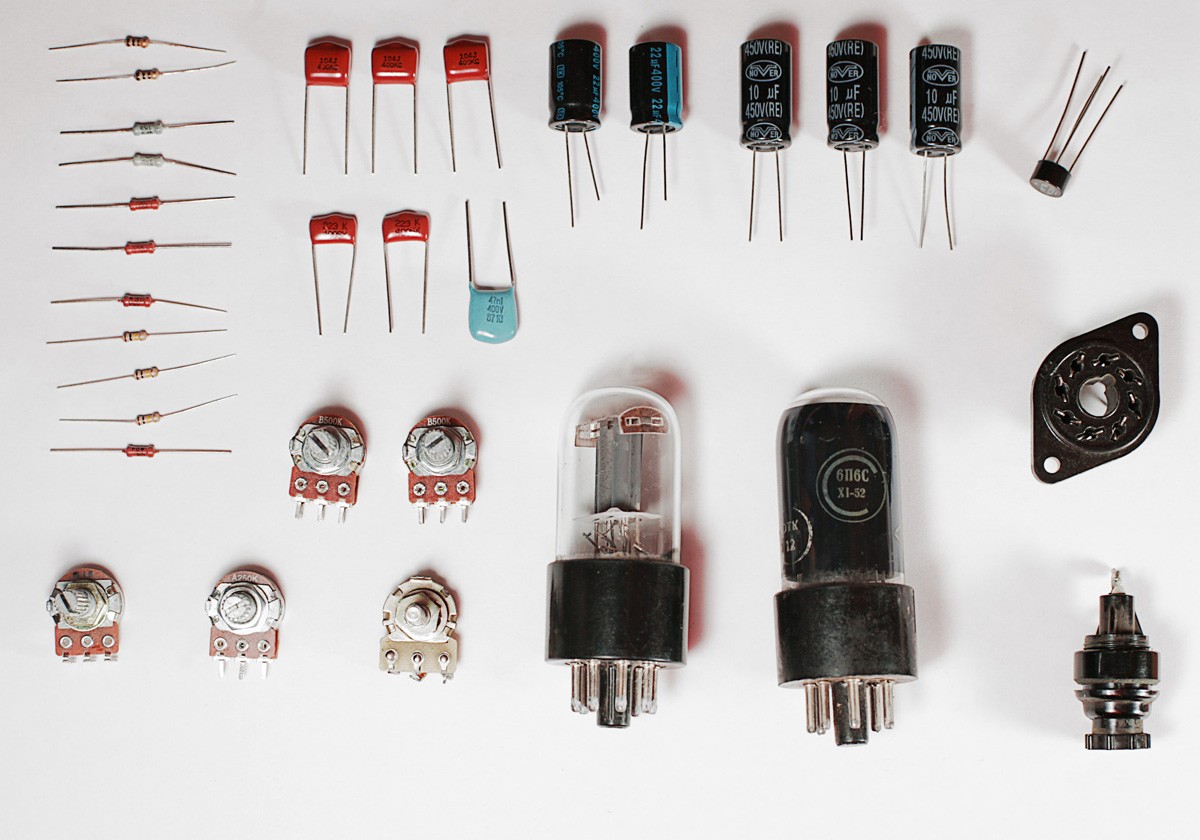

Часть комплектующих
Отсутствуют конденсаторы 220пФ, трансформаторы, дроссель, одна панелька для лампы, тумблеры, джеки, провода.
 Просмотров: 1476
Янв. 11, 2011

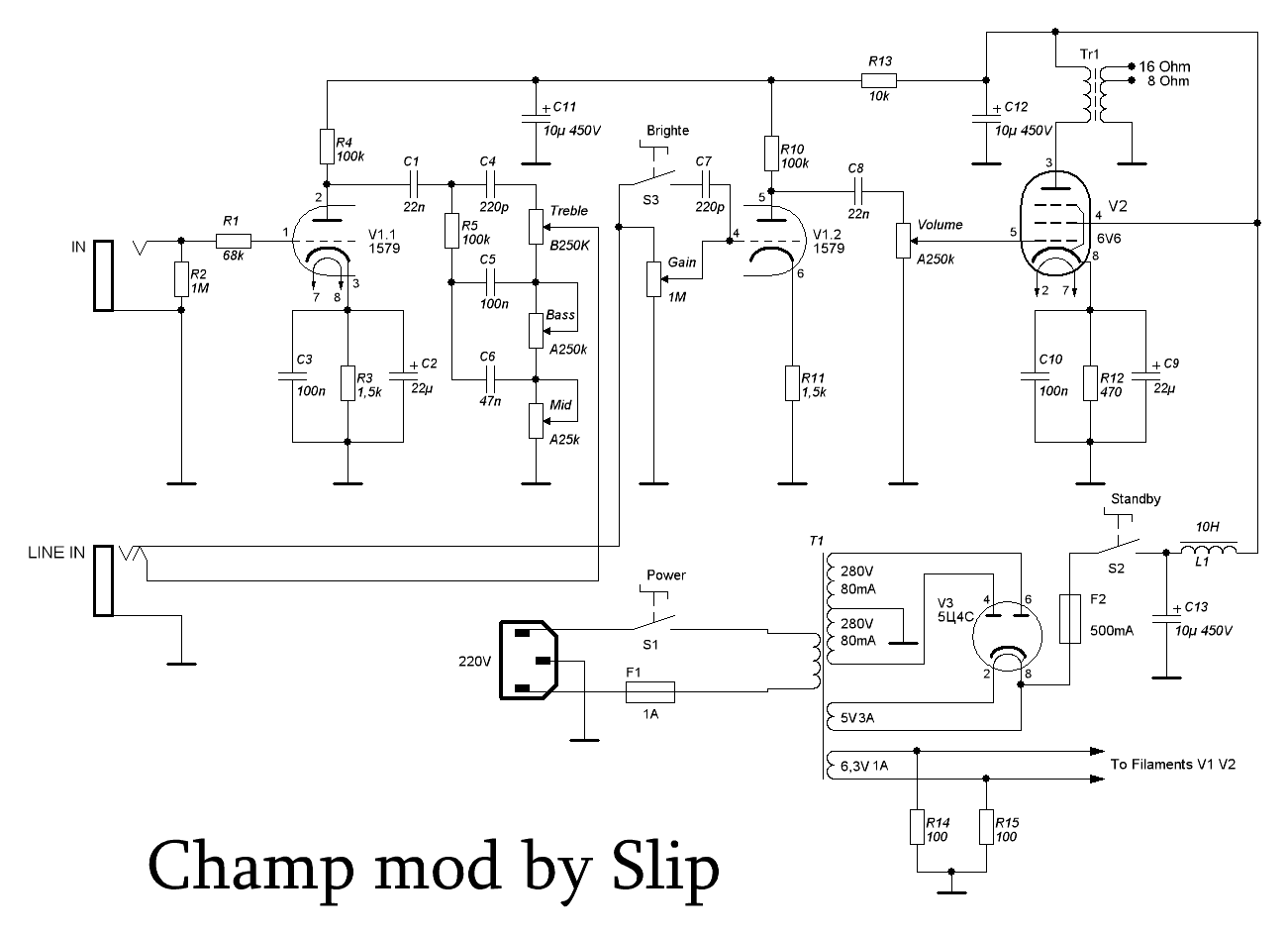

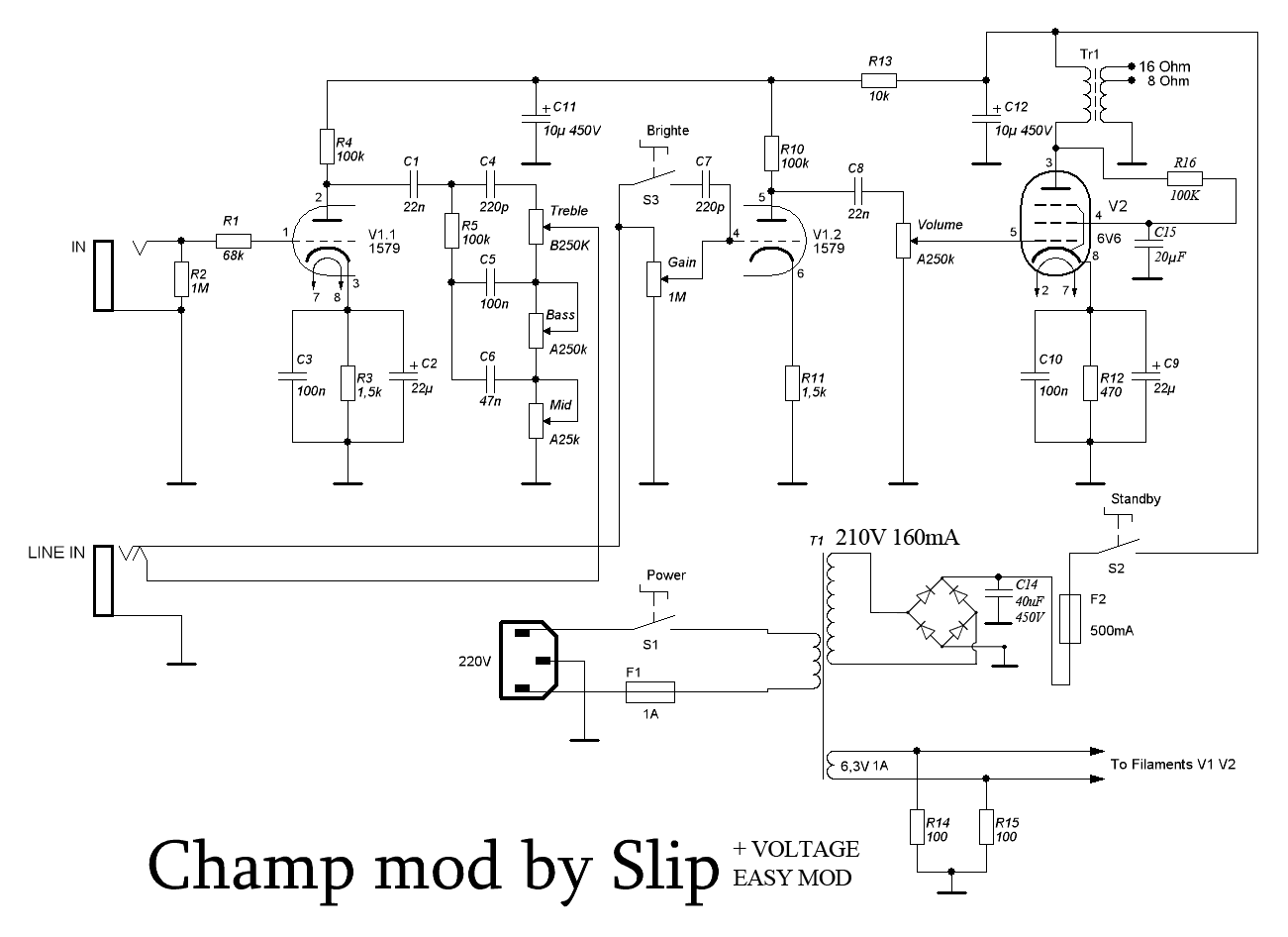

Исходная схема
Схема, которую я взял за исходную. В моем случае я отказался от кенотрона: вместо него будет диодный мост. Лампы - 6н9с в предусилителе, 6п6с в оконечнике. В данный момент еще не определился с выходным трансформатором.
 Просмотров: 2592
Янв. 11, 2011

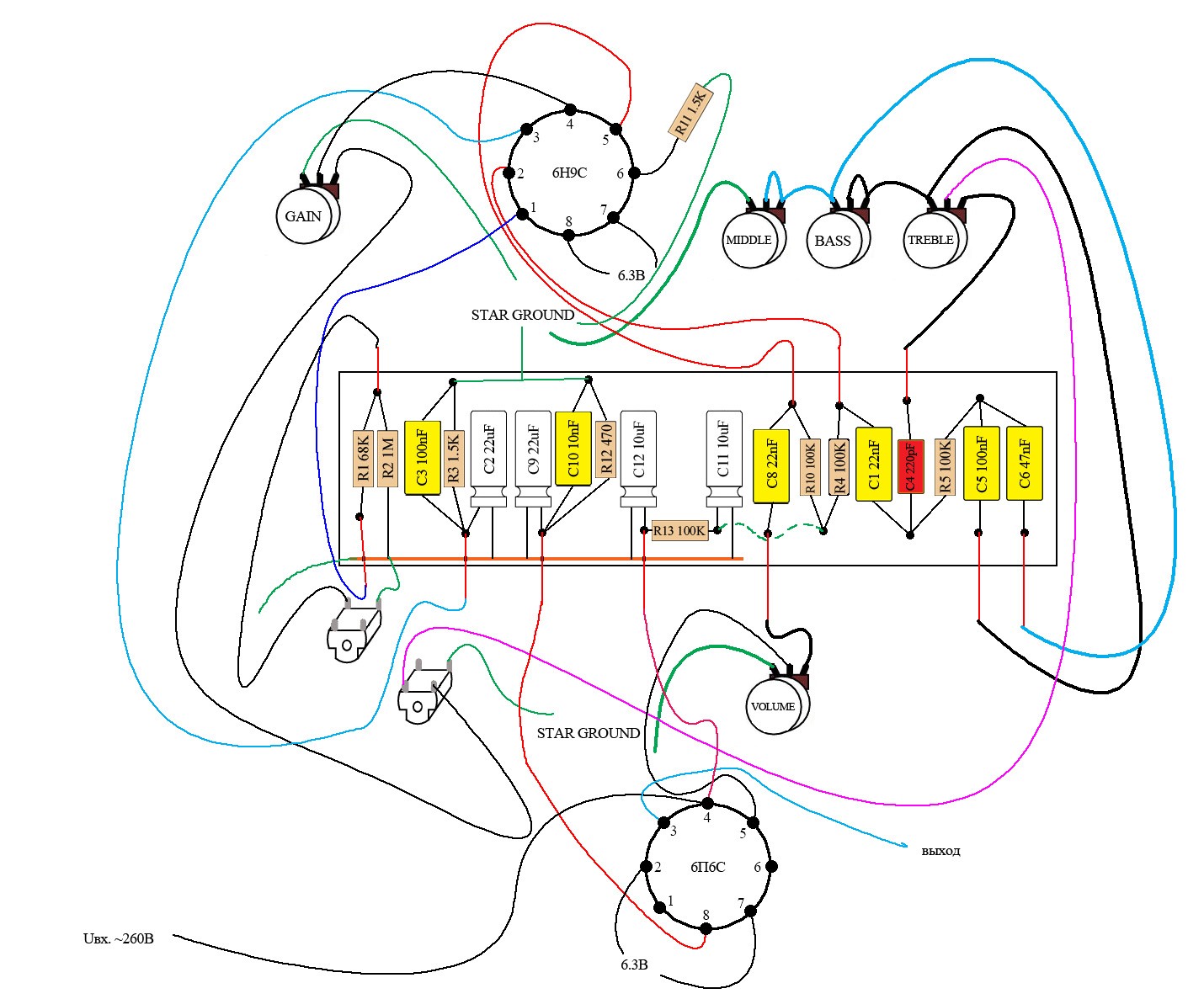

Layout
Первая попытка. = ) Ногами не бить, советы и замечания принимаются.
 Просмотров: 1137
Янв. 12, 2011

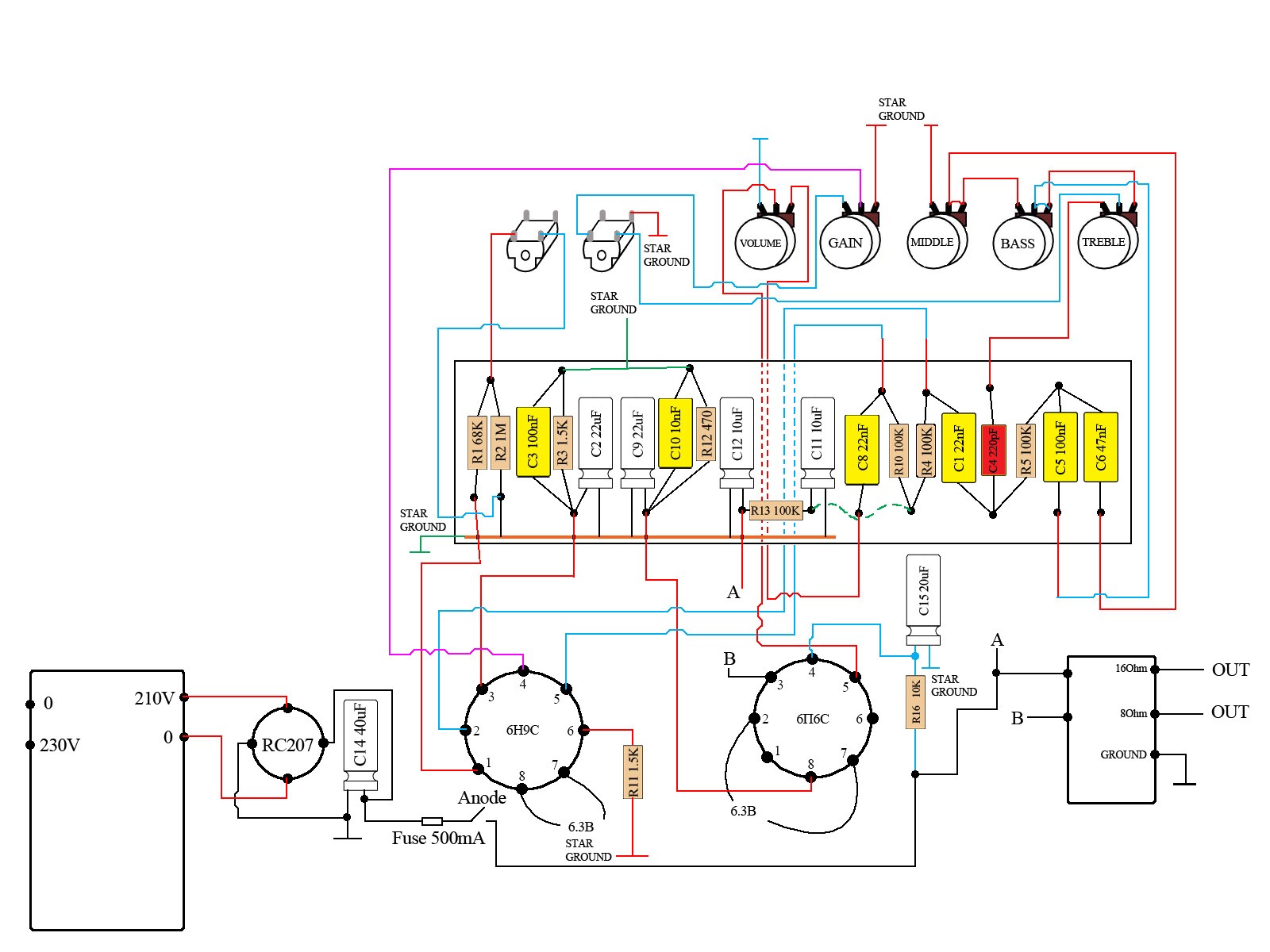

Модификация питания исходной схемы
 Просмотров: 2069
Янв. 13, 2011

champ lay v1 01
Разводка v.1.01
 Просмотров: 1170
Янв. 13, 2011

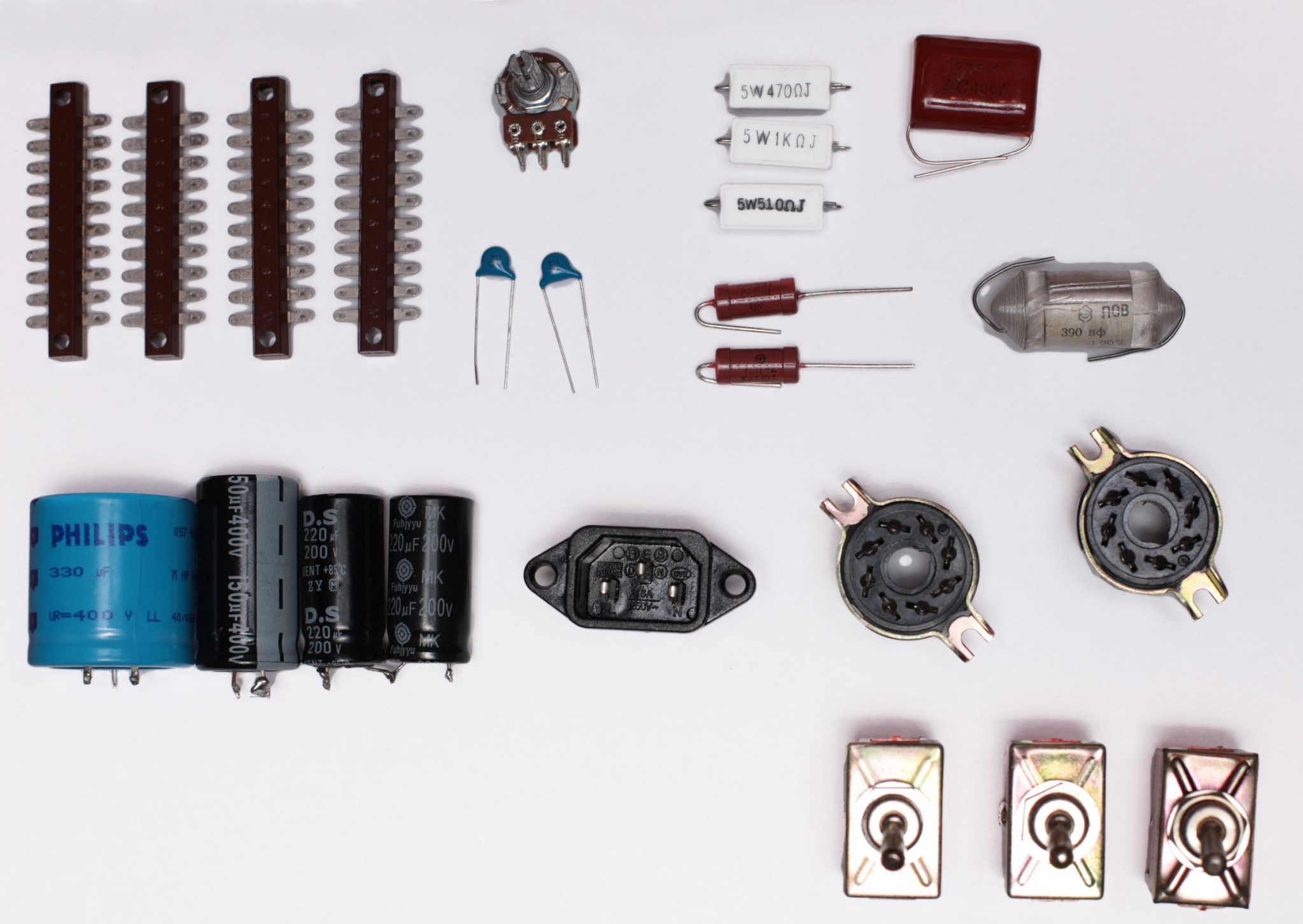

Еще немножко комплектующих.
Докупил сегодня, осталось найти шасси, джеки для монтажа на корпус и выходной трансформатор.
Куплены монтажные линейки, пот на 50кОм двойной (спараллелить и будет 25кОм), катодные резисторы 2-5вт, кондеры 220пФ керамика, октальные панельки под лампы и самое главное: тумблеры. Щелк-щелк! = )
 Просмотров: 972
Янв. 15, 2011

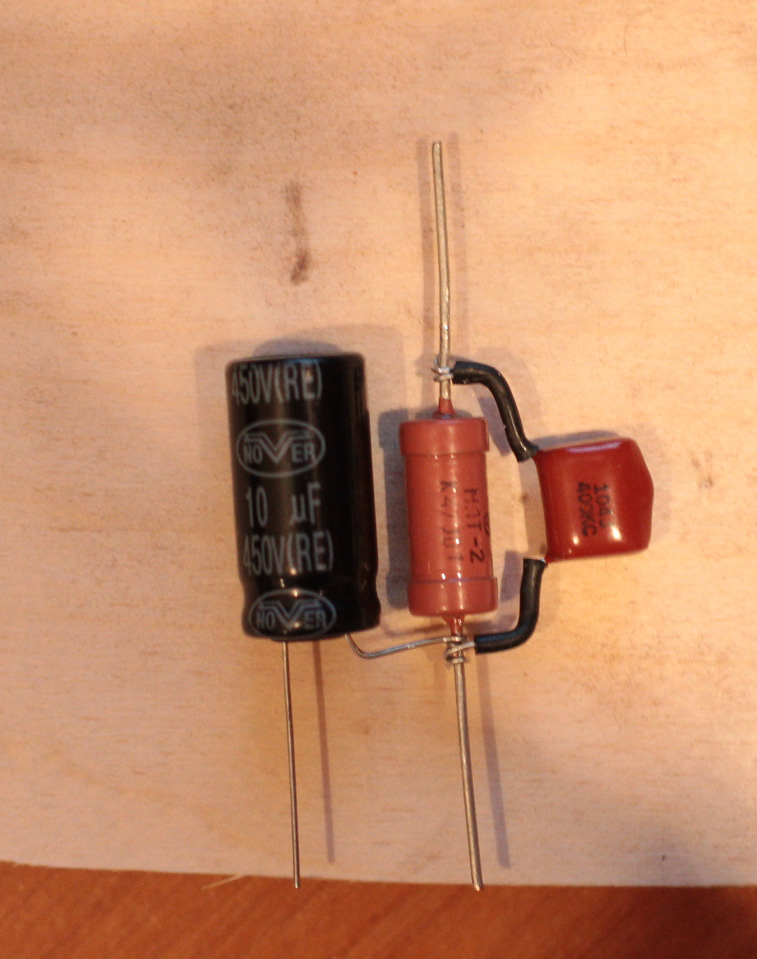

Соединения
 Просмотров: 906
Янв. 16, 2011

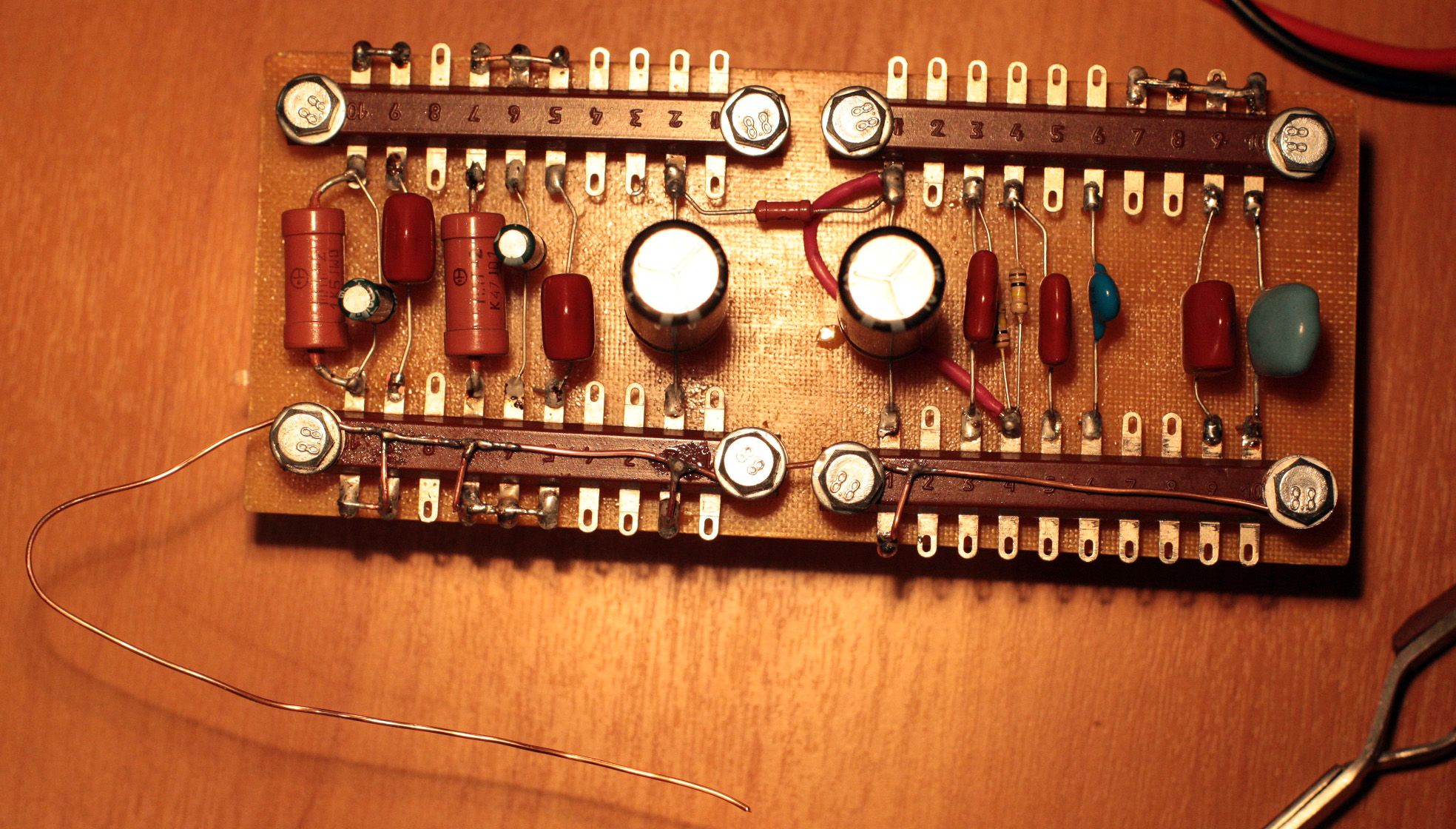

Плата
 Просмотров: 897
Янв. 18, 2011

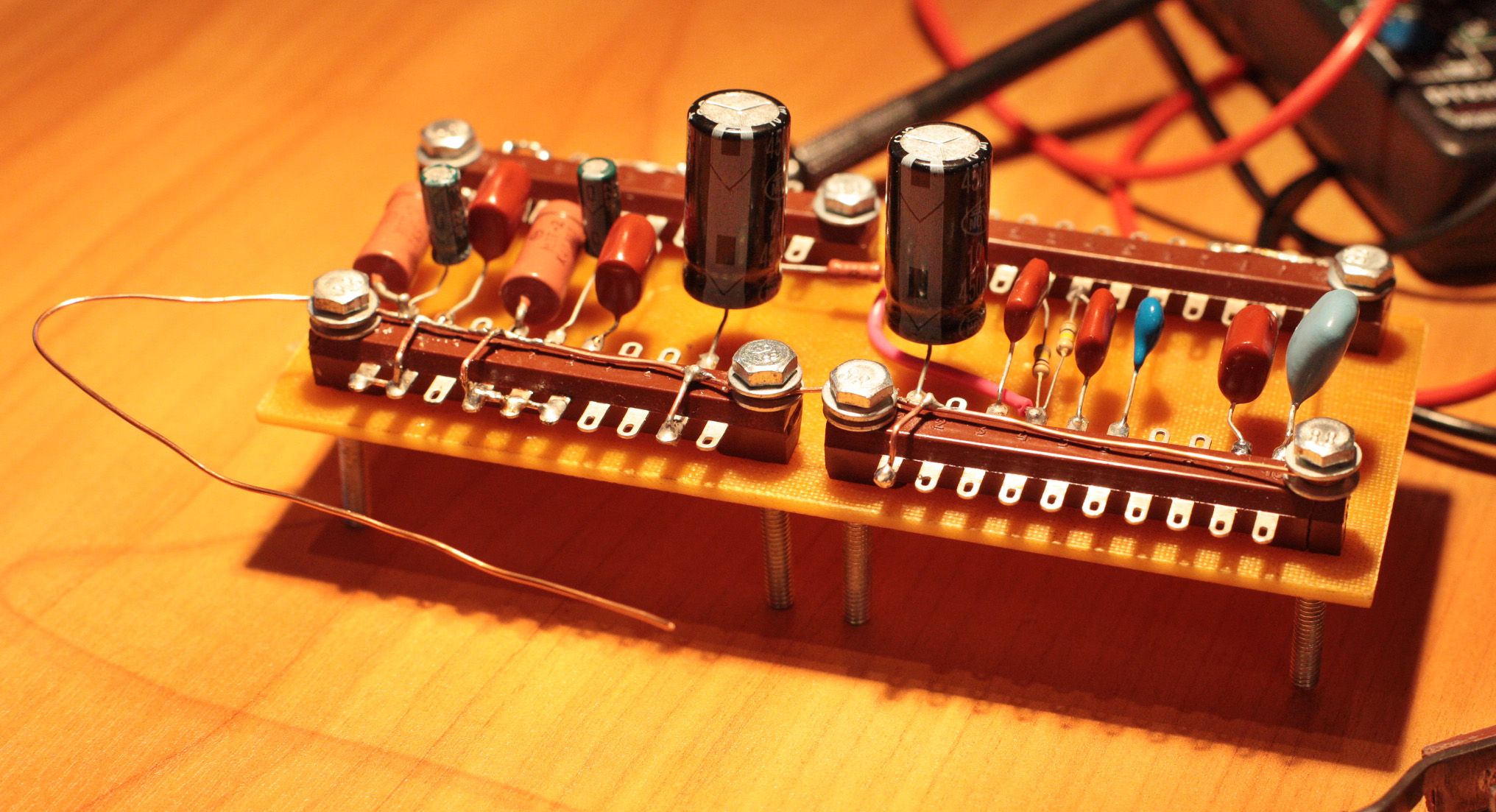

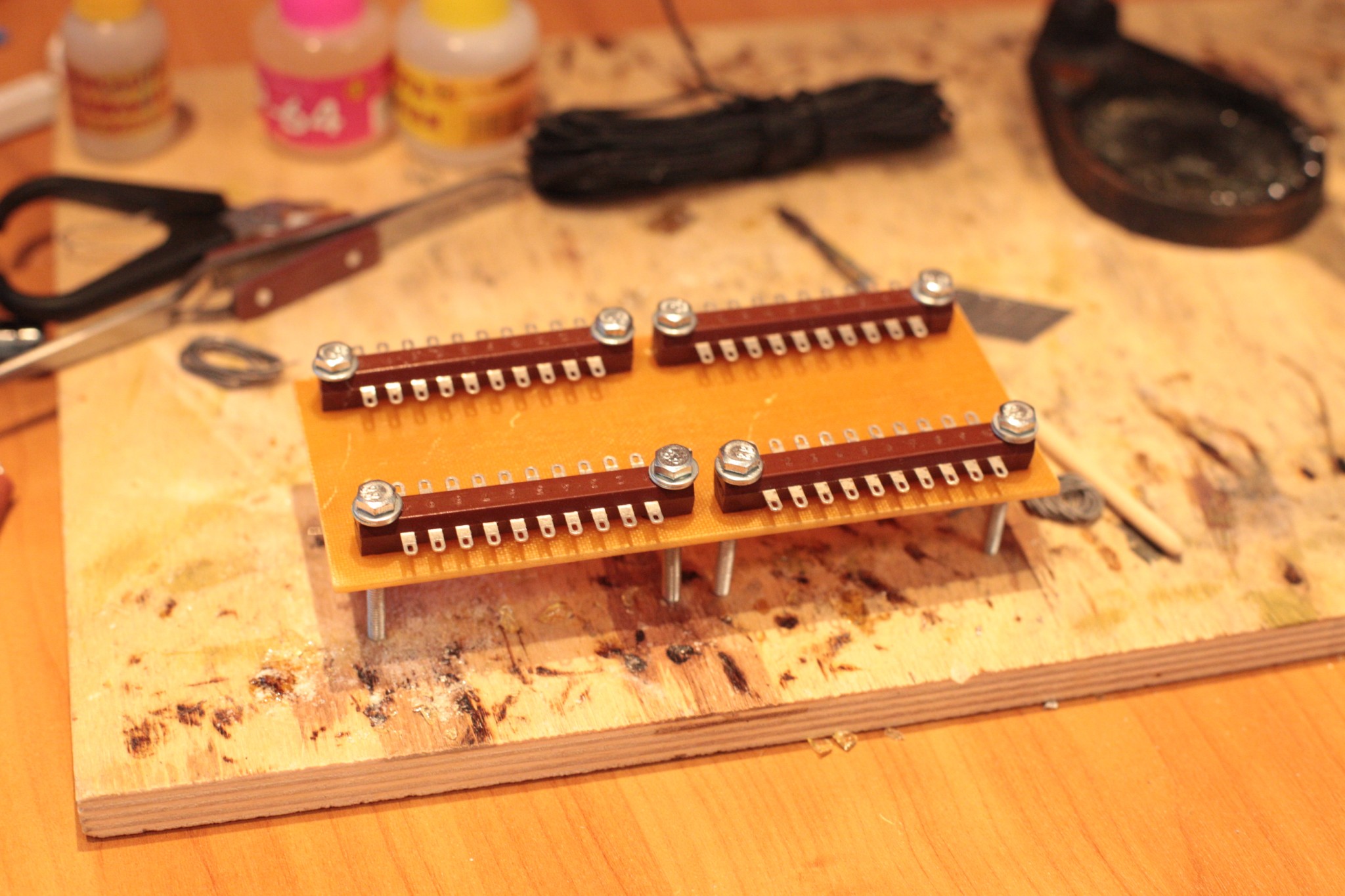

Крепление
 Просмотров: 922
Янв. 18, 2011

IMG 8044
 Просмотров: 1034
Янв. 19, 2011

IMG 8043
 Просмотров: 1091
Янв. 19, 2011

Альфа-версия шасси
Предварительная компоновка.
 Просмотров: 1081
Янв. 27, 2011

Альтернативный вариант
 Просмотров: 894
Янв. 27, 2011

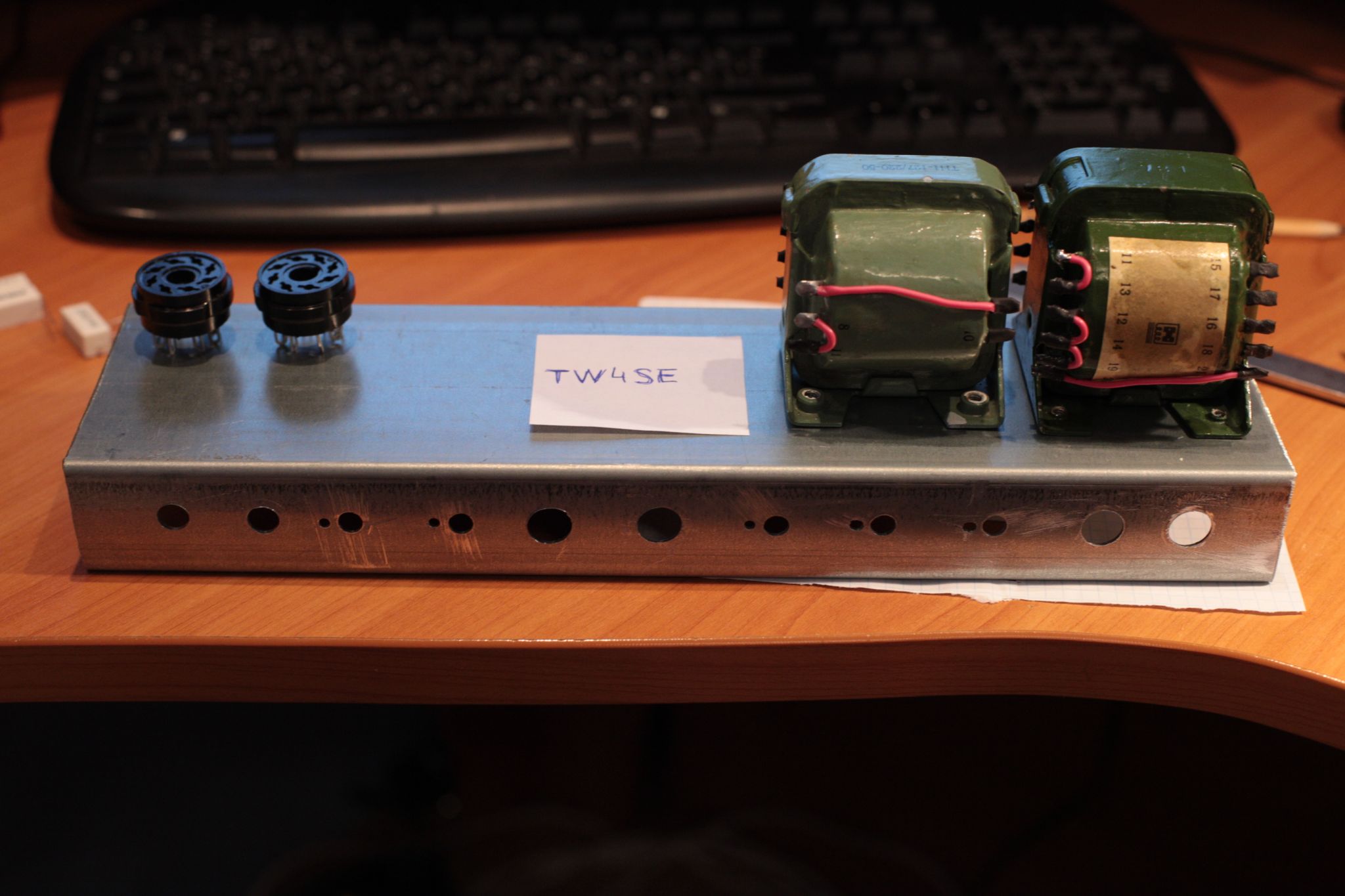

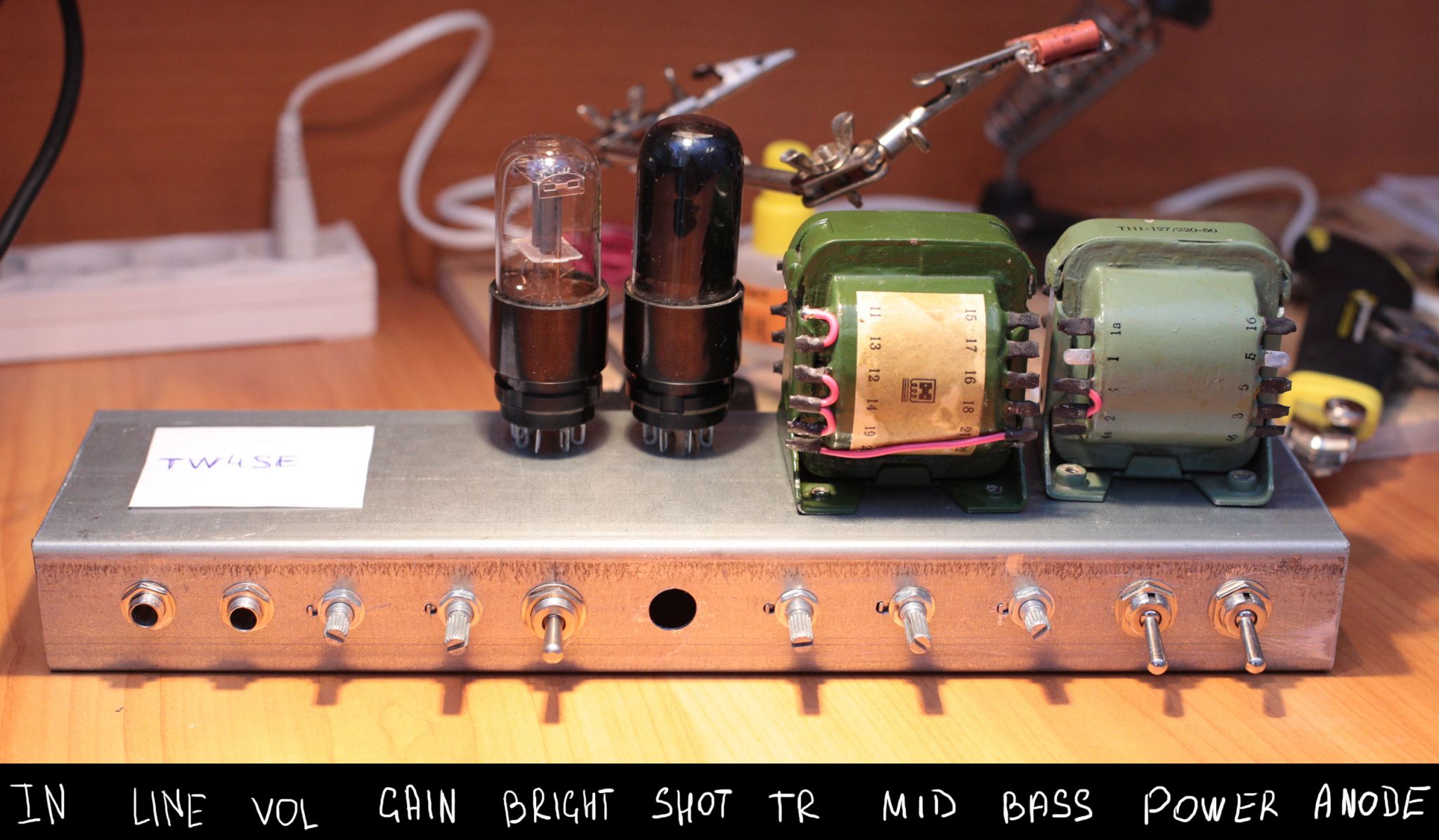

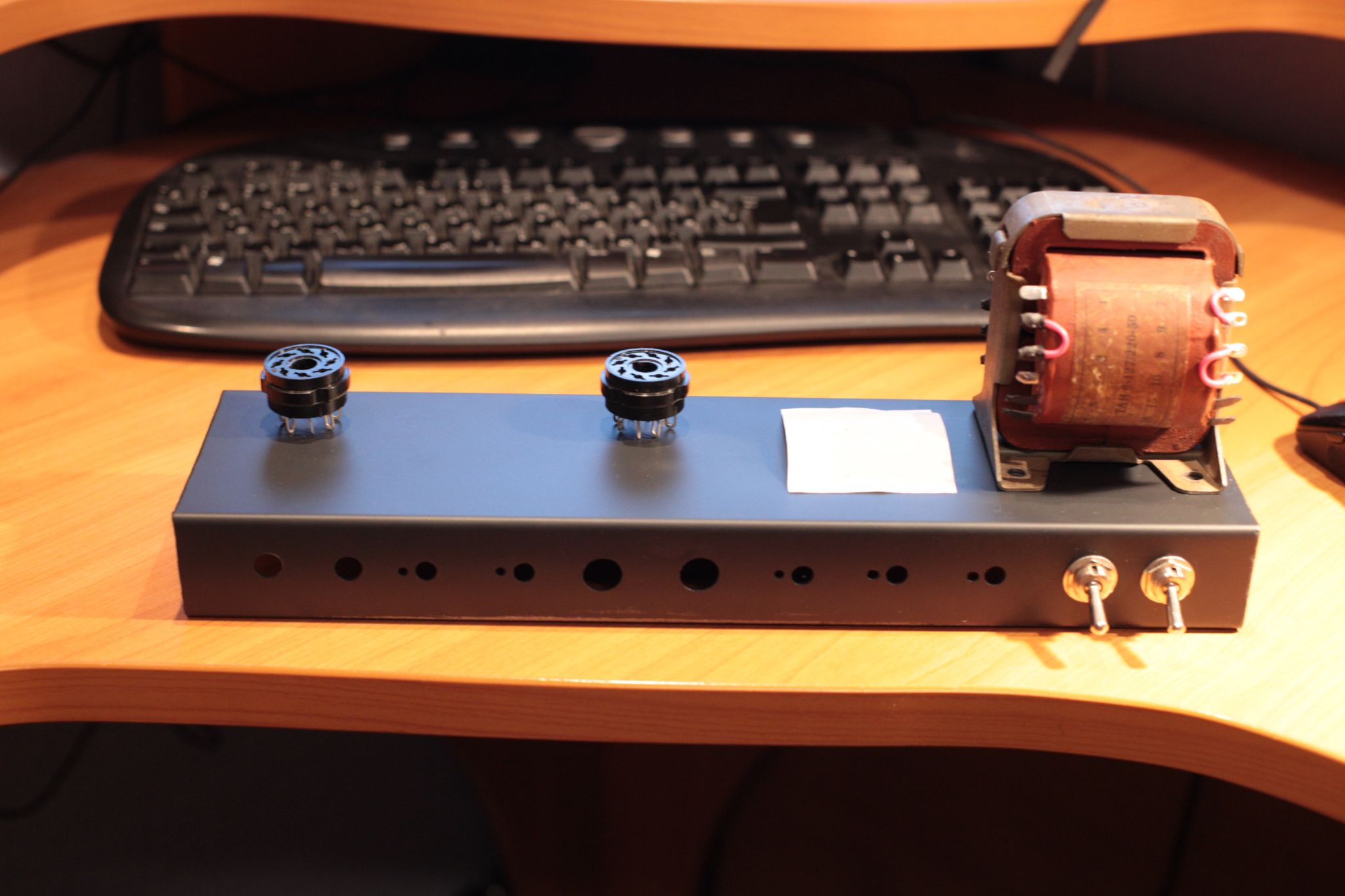

Пре-финальная компоновка
Слева - 6н9с, но всё равно отодвинутая от входов. Далее 6п6с, рядом с ней сзади - выходы. Далее TW4SE - выходной, ТАН-6 - анодно-накальный.
 Просмотров: 1007
 Рейтинг: 4.56
Янв. 31, 2011

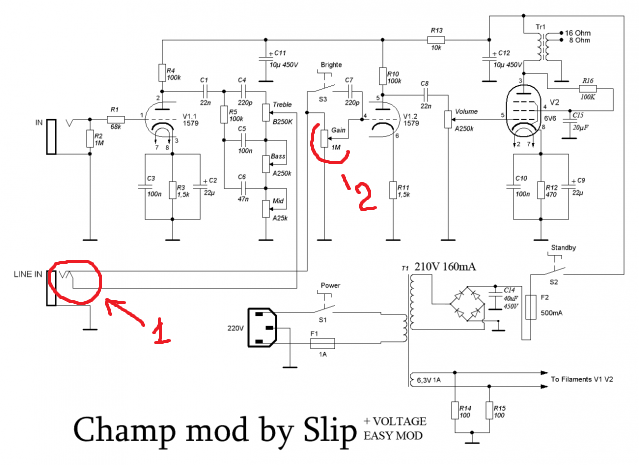

Вопросы
 Просмотров: 884
