Владимир Бондаренко,  Вы прозвоните свой тумблер чтобы знать по какому алгоритму он работает. Чтоб не гадать.

хорошо, понравилась и параллель и отсечка с 22н

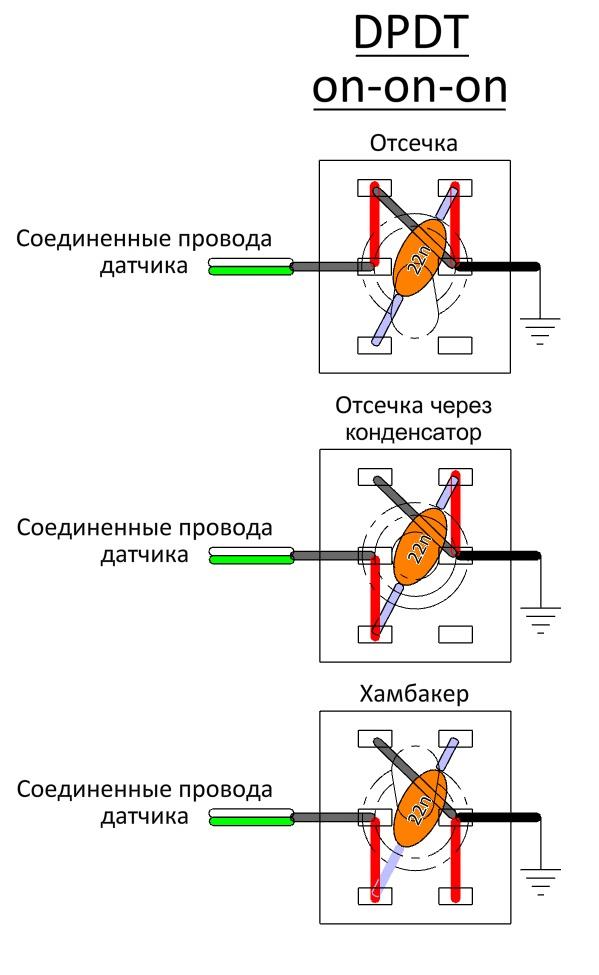

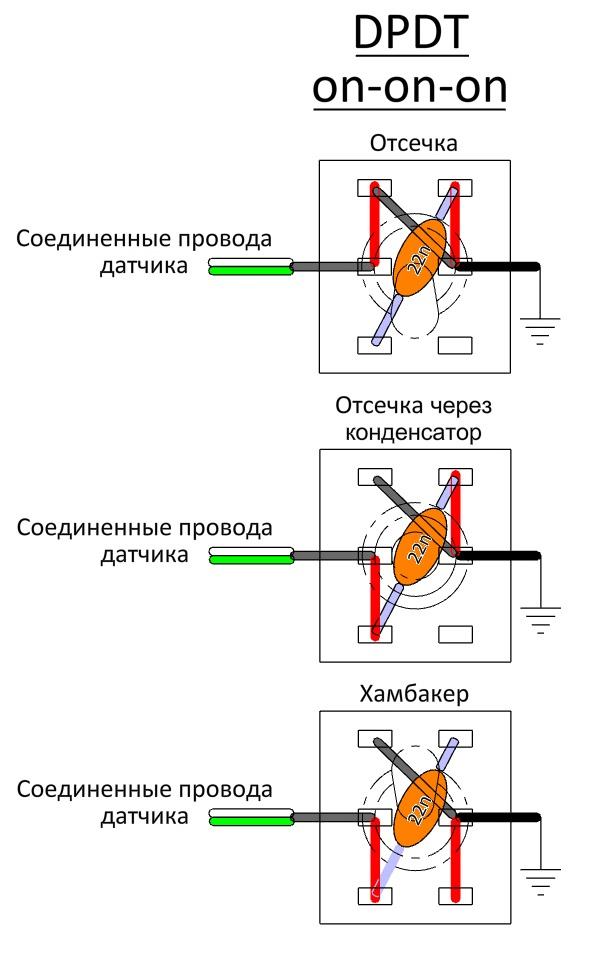

Вот такая распайка может быть с on-on-on.  Все 3 режима, и конденсатор работает только когда нужен. Но с on-off-on было бы еще проще и хватило бы одного ряда контактов. Соединенные провода на средний пин, землю на один из крайних и конденсатор ногами к обоим крайним пинам.

не все три

Интересно было подумать над on-on-on, series/parallel/split coil(throw cap). Я решения не нашел как в 1 свитч уложиться

Всем привет. Не могу победить фон на бриджевом majestic'ке, включение катушек последовательное(всё как в рецепте - белый и зелёный провода соединены вместе и заизолированы). На клине практически нет фона, а вот на перегрузе начинает "тракторить" около 100Гц. Дело точно не в усилителе - второй гитар с блэкоутсами - фона ноль. Гитар маджестиками - тембрблок за экранирован, распайка качественным проводом hosco, от гнезда до volume экранированный mogami, тона нет. В принципе при игре фона нет, в паузах - бесит, жить конечно с таким можно но хотелось бы знать - это нормальное поведение звукоснимателя?
З.Ы. на форуме встречал тему с подобной проблемой, но никаких вменяемых ответов там не было, интересно чем закончилась история, но увы...

Вообще это не типично для Мажестика. Причина может быть как и в распайке, так и в редких случаях в датчике. Для начала можно проверить на наличие землянных петель и возможное замыкание на графит, корректность запайки земли, наличие заземления в розетке.

Провод на джек проверь, попробуй заменить его на 2 многожильных проводника.

Прозвонили перед пайкой? Скорее всего надо отзеркалить. Попробуйте перемычки отзеркалить.

Не надо ничего зеркалить. Прозвоните по какому алгоритму ваш тумблер работает и проверьте все ли вы правильно припаяли. Даже если алгоритм зеркальный максимум у вас не будет конденсатор работать, а будет два положения с отсечкой и одно полный хамбакер. Если распаяно как на картинке, то никак не может в крайних положениях звука не быть. У вас же сигнал и земля от датчика остаются на своих местах и что бы вы с другой парой проводов не делали (на тумблер идет эта самая другая пара) сигнал будет проходить- полный или отсеченный. Вы же эти провода не рассоединяете?
И еще- все цвета проводов я  для Fokin звукоснимателей расписал, для других датчиков цвета нужных проводов могут быть другими.

Alic1979, катушку пальцем не надо трогать!

Удивительно, заменил на два проводника, фон значительно уменьшился, звук изменился в лучшую сторону - стал чище что ли. Но звучок на хайгейне продолжает ловить наводку , меньше конечно но ловит... Хм.. а если дотронуться пальцем до катушки фон значительно увеличивается...

Попробуй скрутить косичкой эти 2 проводника, ну и на хайгейне любые вусокочувствительные датчики ловят всякого разного, зависит от количества источников электромагнитных помех в помещении, ламповый усилитель например, его трансы неплохо излучают, блоки питания всяких приборов, особенно импульсные и с тороидальными трансами.
И прозвони контакты от корпусов потенциометров и свитчей на землю, может где-то не очень контачит.
