Графический эквалайзер DBX 1215
« : Сентября 30, 2015, 20:12:56 »

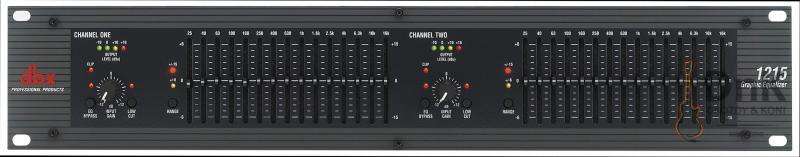

DBX 1215:

Двухканальный 2/3 октавный графический эквалайзер

В модельном ряду американской компании dbx «двенадцатая» серия графических эквалайзеров занимает нишу в недорогих системах звукоусиления.

dbx 1215/1231 обеспечивают усиление/подавление сигнала от +/–6 до +/-15 дБ. Предусмотрены регуляторы чувствительности по входу со светодиодным индикатором перегрузки (+22 дБ). Уровень выходного сигнала отображается на 4-сегментных светодиодных индикаторах (от -3 дБ до +18 дБ). Обход работает на реле (Hardwire Bypass), соответствующая кнопка отключает графический эквалайзер, но не влияет на уровень входного сигнала и работу обрезного НЧ-фильтра. В момент включения обхода на передней панели загорается красный светодиод. Также предусмотрена возможность переключения диапазона усиления/подавления с соответствующей светодиодной индикацией. Если переключатель стоит в положении «+/–6 дБ», то светодиод горит желтым цветом, если в положении «+/– 15 дБ» - красным.

В эквалайзерах применяется обрезной фильтр Бесселя (с постоянной фазовой характеристикой), с частотой 40 Гц и добротность 18 дБ/октава.

Коммутационный интерфейс состоит из трех видов разъемов: XLR, barrier strip и -дюймовых Jack. Все три типа разъемов могут использоваться для коммутации с симметричными или несимметричным сигналом. Можно использовать одновременно несколько выходных разъемов, однако объединенная параллельная нагрузка не должна превышать 600 Ом. Входные и выходные каскады защищены от радиочастотных и электромагнитных помех специальными фильтрами.

Несмотря на невысокую стоимость, при производстве новых устройств используются только высококачественные компоненты, что обеспечивает соотношение сигнал/шум менее 0,005% и динамический диапазон 115 дБ в пределах 20 Гц – 20 кГц.

ВХОДЫ:

Разъемы: 1/4" TRS, XLR, barrier strip

Импеданс:

симметричный сигнал 40 кОм

несимметричный сигнал 20 кОм

Макс. входной уровень: >+21dBu

CMRR: >40 дБ, типично >55 дБ на 1 кГц

ВЫХОДЫ:

Разъемы: 1/4" TRS, XLR, barrier strip

Импеданс:

симметричный сигнал 200 Ом

несимметричный сигнал 100 Ом

Макс. выходной уровень:

на 2 кОм и более >+21dBu

на 600 Ом >+18 dBm

ОБЩИЕ ПАРАМЕТРЫ:

Рабочий диапазон: 20 Гц – 20 кГц, +0.5/-1 дБ

Общий частотный диапазон: от <10 Гц до > 50 кГц, +0.5/-3 дБ

Динамический диапазон: 115 дБ

Соотношение сигнал/шум: 97 дБ

Искажения + шум: <0,005%

Напряжение питания: 100/120/230 В, 50/60 Гц

Потребляемая мощность 24 Вт

Размеры: 89 x 483 x 201 мм

Вес: 3,9 кг


Цена:13500
