Распайка PJ Bass
« : Июля 12, 2018, 16:23:05 »
Ребята, всех приветствую! В электронике не силен,поэтому пишу.
Цель - сделать рапайку двух звучков (PJ Bass) через один потенциометр громкости. Верна ли схема?



Есть ли какие нюансы? Или просто паяю сигнальные к одному контакту,а землю на крышку?

И вопрос номер 2:
В случае использования провода как на фото,куда подключать экран?






Оффлайн Alex Shade

  • Ветеран форума
  • ******
  • Сообщений: 6610
  • Репутация: +649/-15
  • Volume и разум
    • Alex Shade Sound Laboratory
Re: Распайка PJ Bass
« Ответ #1 : Июля 13, 2018, 10:19:22 »
Датчики между собой можно соединить последовательно и параллельно, в фазе и в противофазе.
Р и J ты берешь из единого комплекта, или разные?
Чтобы не было фона, надо соединять в противофазе. Чтобы получить классический звук PJ, надо соединять параллельно.
На картинке соединены параллельно.
Я бы соединенные вместе белые провода на схеме припаял к правому контакту пота громкости, а черный выходной провод - к среднему. Но можно и так, как на картинке.  :)
Что ты собрался соединять экранированным проводом? Пот громкости и выходной джек? Если так, можешь оплетку припаять к корпусу пота громкости и к земляному контакту джека.

Оффлайн ker.blkc Автор темы

  • Новичок
  • *
  • Сообщений: 3
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Распайка PJ Bass
« Ответ #2 : Июля 13, 2018, 13:05:43 »
Оо благодарю за ответ.
Звукосниматели Seymour Duncan SPB3 и SJB-3B. Последовательно, параллельно это наверное надо слушать и сравнивать.
На счет противофазы тоже не до конца понимаю. Как ее организовать?

"Я бы соединенные вместе белые провода на схеме припаял к правому контакту пота громкости, а черный выходной провод - к среднему. Но можно и так, как на картинке.  :)"
Технически есть ли разница? Как то на звук влияет?

А с экранированным проводом отбой. Гитара уже заэкранирована. Услышал что экран в экране идея не очень




Оффлайн Alex Shade

  • Ветеран форума
  • ******
  • Сообщений: 6610
  • Репутация: +649/-15
  • Volume и разум
    • Alex Shade Sound Laboratory
Re: Распайка PJ Bass
« Ответ #3 : Июля 13, 2018, 14:05:16 »
Оо благодарю за ответ.
Звукосниматели Seymour Duncan SPB3 и SJB-3B. Последовательно, параллельно это наверное надо слушать и сравнивать.
На счет противофазы тоже не до конца понимаю. Как ее организовать?

Противофаза для эти звучков будет уже заложена, паяй по схеме.

"Я бы соединенные вместе белые провода на схеме припаял к правому контакту пота громкости, а черный выходной провод - к среднему. Но можно и так, как на картинке.  :)"
Технически есть ли разница? Как то на звук влияет?

Конечно, есть. Если делать, как на картинке, на небольших значениях громкости у тебя будет датчик нагружаться на маленькое сопротивление, это будет поджирать верх на маленькой громкости. Если делать, как сказал я, датчики будут нагружены независимо от положения пота на полное его сопротивление, и верха теряться не будут. В максимальном положении пота разницы нет.

Оффлайн ker.blkc Автор темы

  • Новичок
  • *
  • Сообщений: 3
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Распайка PJ Bass
« Ответ #4 : Июля 13, 2018, 15:09:57 »
Прекрасно! Спасибо за информацию!

Оффлайн andrei_kob

  • Moderator
  • *****
  • Сообщений: 18071
  • Репутация: +2096/-59
  • King's Kids
    • King's Kids
Re: Распайка PJ Bass
« Ответ #5 : Июля 14, 2018, 11:52:30 »
Alex Shade, кстати на моем Актион Басс 2002 PJ есть переключалка для датчика P - последовательно и параллельно - звук очень разный выходит - прикольная функция, особенно если к ней еще и подмешать J... чтобы все это добро работало - там стоит 5-ти позиционник какой-то советского вида.


Оффлайн Alex Shade

  • Ветеран форума
  • ******
  • Сообщений: 6610
  • Репутация: +649/-15
  • Volume и разум
    • Alex Shade Sound Laboratory
Re: Распайка PJ Bass
« Ответ #6 : Июля 15, 2018, 10:22:40 »
Alex Shade, кстати на моем Актион Басс 2002 PJ есть переключалка для датчика P - последовательно и параллельно - звук очень разный выходит - прикольная функция, особенно если к ней еще и подмешать J... чтобы все это добро работало - там стоит 5-ти позиционник какой-то советского вида.



Угу, звук будет разный. В своих поздних разработках в CLF Reserch Лео исследовал разные места установки сплитов на гитары и басы, а в производственные модели уже закладывал переключение последовательно/параллельно. Просто тут, видимо, в какой-то момент стало понятно, что экономить два проводка длиной 20 см уже не столь актуально, потому что приходится конкурировать с азиатами, которые такие вещи не считают.  :)

Оффлайн Precisionbro

  • Новичок
  • *
  • Сообщений: 2
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Распайка PJ Bass
« Ответ #7 : Января 08, 2020, 17:55:07 »

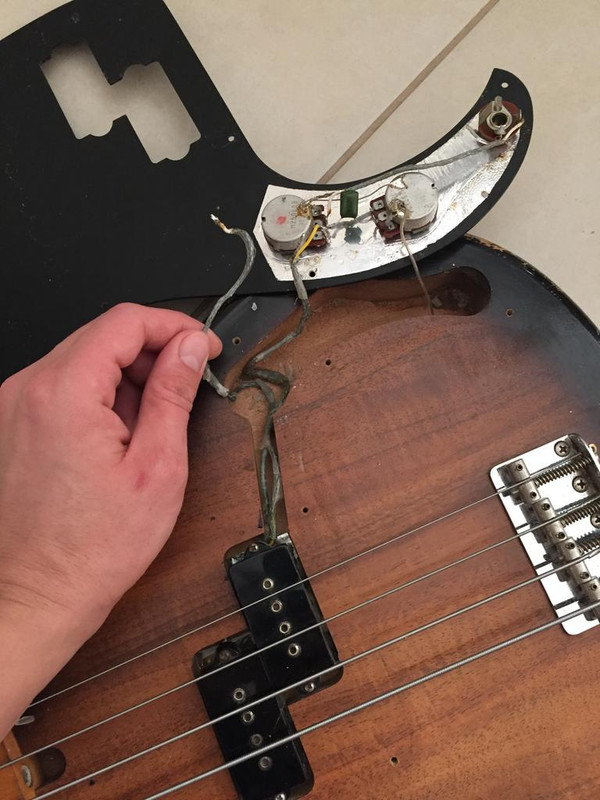

Добрый вечер, подскажите куда этот провод нужно припаять?


Оффлайн BSHR

  • Новичок
  • *
  • Сообщений: 39
  • Репутация: +0/-0
Re: Распайка PJ Bass
« Ответ #8 : Января 08, 2020, 18:12:11 »
Плохоже, что к земле джека

Оффлайн andrei_kob

  • Moderator
  • *****
  • Сообщений: 18071
  • Репутация: +2096/-59
  • King's Kids
    • King's Kids
Re: Распайка PJ Bass
« Ответ #9 : Января 08, 2020, 22:41:02 »
Precisionbro, получается, что это половинка Р датчика отпаялась? судя по тому, что сигнал припаян к потенциометру, думаю правильно советуют его к земле припаять.

Оффлайн Precisionbro

  • Новичок
  • *
  • Сообщений: 2
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Распайка PJ Bass
« Ответ #10 : Января 08, 2020, 23:43:55 »
Земля это на верху громкости спайка? Я не тлен в этом)

Оффлайн BSHR

  • Новичок
  • *
  • Сообщений: 39
  • Репутация: +0/-0
Re: Распайка PJ Bass
« Ответ #11 : Января 08, 2020, 23:52:48 »
Да.
От звукоснимателя один провод - идёт на массу (на корпус крутёлки), второй - на ножку крутёлки.
Поскольку на ножке кабель есть, то этот паяй на корпус, и будет счастье.

в интернете же полно рисунков
