Я фоток не понимаю.

Моя схема минимум:

Гитарный шнур в Педаль us dream с али (650р)
Переходник из педали (6.3 -> 3.5) (150р)
Колонки из днс (озона)  питание usb 5в. (300р)

Хэвиметалл прёт супермощно!


Что неудобно?  Питание педали. Либо отдельное от блока пит 220в, либо через внешний бокс и крону.

Схема улучшенная:
Покупаем педаль с батарейным питанием.  Это от 2500р (рулить звуком удобно)
Или покупаем усилитель флажок joyo ja-03  это 1500р (рулить звуком неудобно)

Что неудобно?  Питание колонок от сети или от  пауэрбанка

Схема улучшенная:
Покупаем миникомбик.
Типа ма-5  от 1000р
Или фирму marshall ms-2 (от 4500р на авито)
Или фирму orange crush mini ( от 6000р)
Или фирму blackstar fly3  от 10000р
Или фирму positive grid spark go от 10000р
Или фирму fender tween mini 57  от 14000р
Или фирму roland cube 10 от 10000р на авито

---------------
Схема улучшенная по звуку для эстетов:
Отдельно усилок, отдельно гитарный кабинет. Цены от 18000р до бесконечности

Подпишуть, тема многообещающая.

Вариантов с десяток разных, на любой вкус и кошелёк. От самостоятельной сборки бустера на паре транзисторов, до покупки квад-кортекса за 2К баксов.

Главное, чтоб автор не пропал

... и добавил:

Думаю, какой-нибудь Cube Baby будет самый топчик. Удобнее, чем флажок, и не сильно дороже.

ЗЫ: Вот он, звёздный час Михалыча.

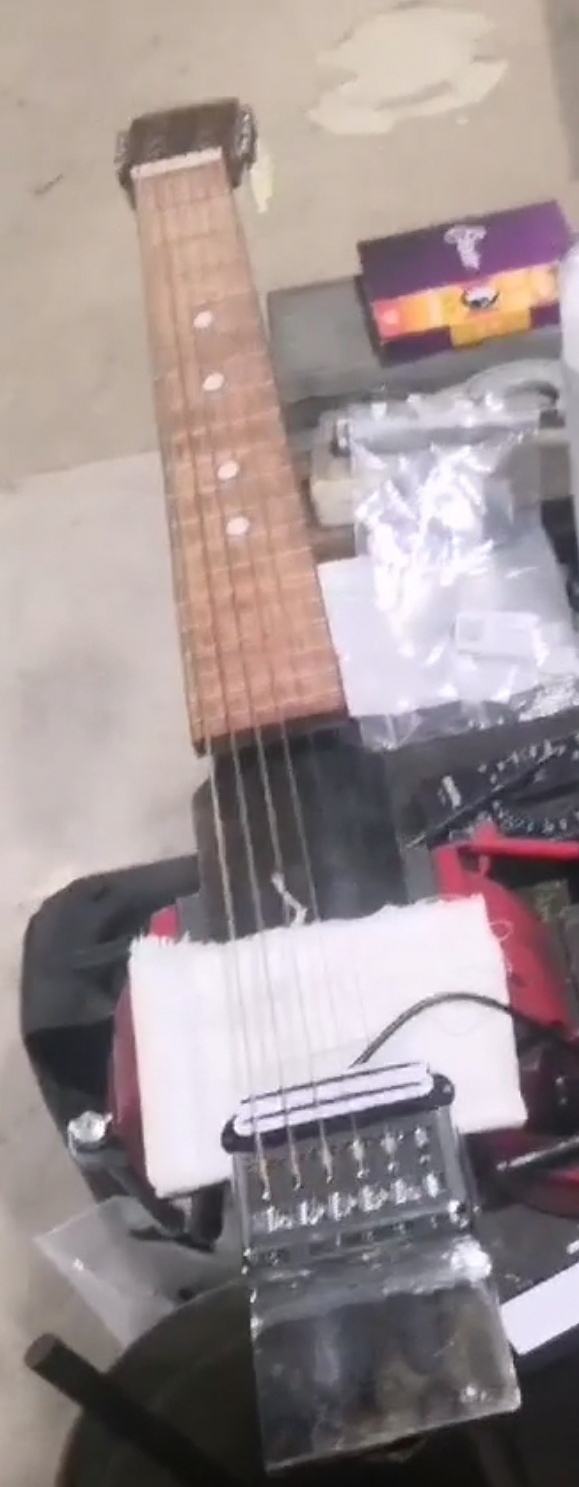

Пропадать не буду)) проект в любом случае доведу до ума. Основная задача разместить все оборудование на ^гитаре^ примочки не рассматриваю, просто акустика, но что бы не было слышно, без деки у струн очень тихо получается) щас попробую порезать и сжать видео для наглядности

Вот видео (пришлось жёстко сжать) камера у струн и потом ближе к динамику, но расстояние 5 см

... и добавил:

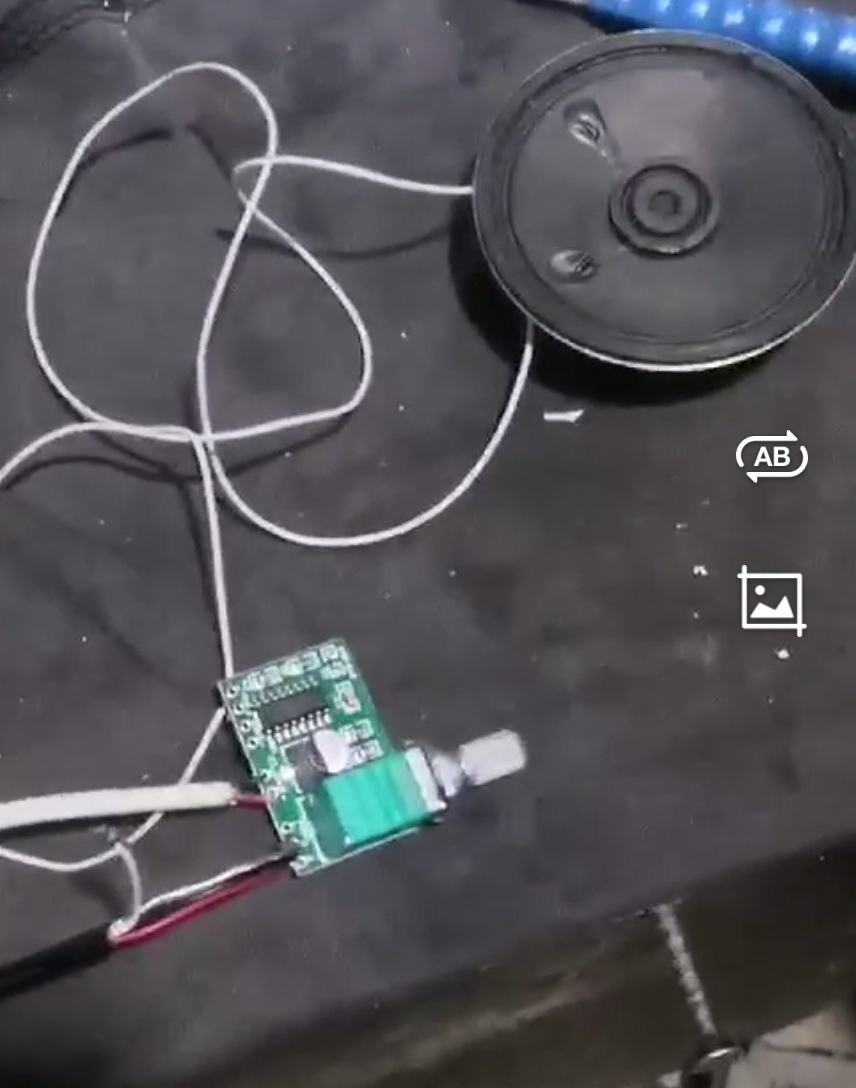

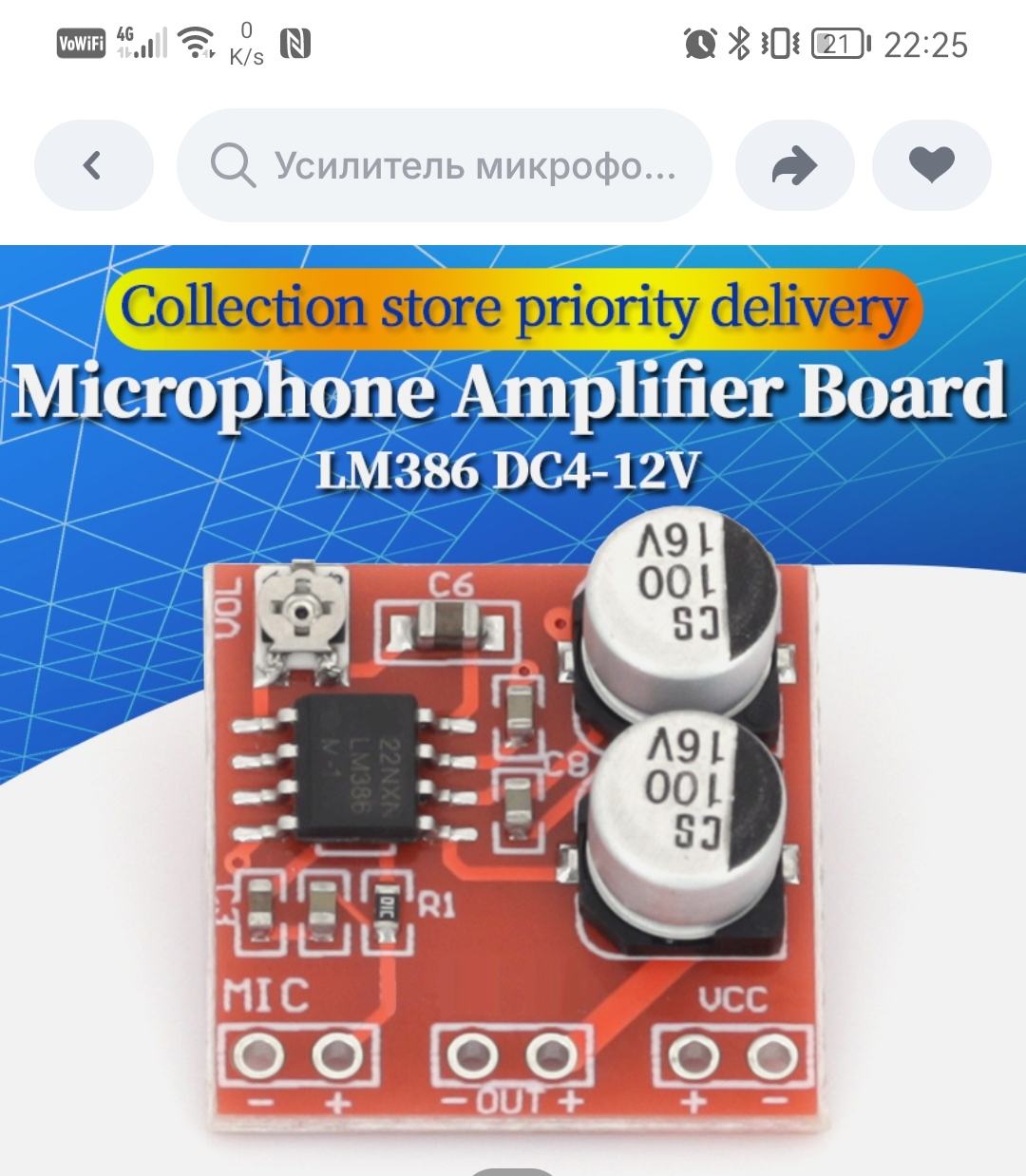

Подключал через аух к 10Вт блютуз колонке звукосниматель, но громкости ровно столько же, как я понимаю надо какой то мини усилок перед усилителем ставить со звукоснимателя очень слабый сигнал выходит, на фото вариант для этого прикинул

Вариант отличный, но 12В буду искать что б запитать 18650, спасибо за наводку

Добрый день! Проблема с тихим звуком от пассивного звукоснимателя (слабый сигнал ~100–500 мВ) на вашем 3 Вт усилителе — классика: ему не хватает входного буфера/предусилителя перед платой, чтобы поднять уровень до линейного без искажений. 0.5 Вт динамик тоже слабоват для гитары, а Bluetooth-колонка не меняет дело, т.к. сигнал на входе "ватный". Всё можно доработать автономно на 18650 (3.7–4.2 В), добавив простую схему — без пайки сложностей, если руки прямые.
Пассивный звукосниматель даёт низкий сигнал с высоким импедансом, который теряется в дешёвом amp-модуле (типа PAM8302 или TDA2822) — отсюда тишина даже на 10 Вт колонке. Динамик 8 Ом/0.5 Вт физически не вытянет гитару громче акустики. Решение: буфер (эмиттерный повторитель на транзисторе) + чуть мощнее динамик (~2 Вт).

Простая схема доработки
Добавьте предусилитель на одном транзисторе перед входом amp-модуля. Всё от той же 18650, автономно. Компоненты (~200 руб. на Ali/локальном радиомагазине):

Транзистор: 2N3904 или КТ315 (NPN, h21e >100).

Резисторы: R1=1 кОм (база), R2=10 кОм (коллектор к +), R3=100 Ом (эмиттер к земле).

Конденсатор: C1=1 мкФ (входной, электролит) между звукоснимателем и базой; C2=10 мкФ (выходной, после эмиттера).

Опционально: потянулка громкости 10 кОм.

Схема (текстовая):

Звуко-сниматель (jack) --- C1 --- R1 --- База 2N3904
                                       |
                                     Коллектор --- R2 --- +18650
                                       |
                                     Эмиттер --- R3 --- GND
                                                    |
                                                   C2 --- Вход amp
Питание транзистора параллельно amp (+ от 18650 через стабилизатор на 5В, если модуль требует, типа LM7805).

Усиление ~20–30 дБ, звук как на нормальном amp. Соберите на перфорированной плате, разместите в корпусе "тренажёра".

Это поднимет сигнал до 1–2 В, и amp заиграет на уровне акустики (громче шепота). Тестируйте: играйте сильно по струнам — должно "рвать".

Альтернативы без пайки
Мини-педаль бустера: Boss TU-3 (с тюнером) или дешёвый Harley Benton (1000 руб.), но не автономна.

Готовый модуль: PAM8403 5 Вт (~150 руб.) вместо вашего + буферная плата "guitar preamp" с Ali (на JRC4558D, от 18650).

Динамик апгрейд: Замените на 2–3 Вт 8 Ом (типа Visaton FRS , +0.5–1 Вт реально добавит громкости.

Активный звукосниматель: EMG или Fishman на батарейке, но для тренажёра overkill.

Советы по сборке и размещению
Экранируйте всё фольгой (земля) — шумов не будет.

Батарея 18650 + плата зарядки TP4056 для автономии (10–20 ч игры).

Корпус "палки": закрепите amp+буфер+динамик горячим клеем, jack на конце.

Если видео/скрин показывают дым/нагрев — amp не тянет импеданс, меняйте на 4 Ом динамик.

Соберёте — заиграет как надо, на уровне

Вариант отличный, но 12В буду искать что б запитать 18650, спасибо за наводку

Тут такой момент, я вижу, там рельсовый датчик стоит, он может в момент атаки струны выдавать несколько вольт. Для того, чтоб переварить такой сигнал по входу, нужно, чтоб питание было минимум в 2 раза выше, иначе будет попёрдывать на каждом ударе.

Хотя бы 9 вольт.

Можно заюзать то, что предложил ph999, и добавить повышайку, которая из 4.2 В сделает 12. Такие платки на алике тоже продаются.
