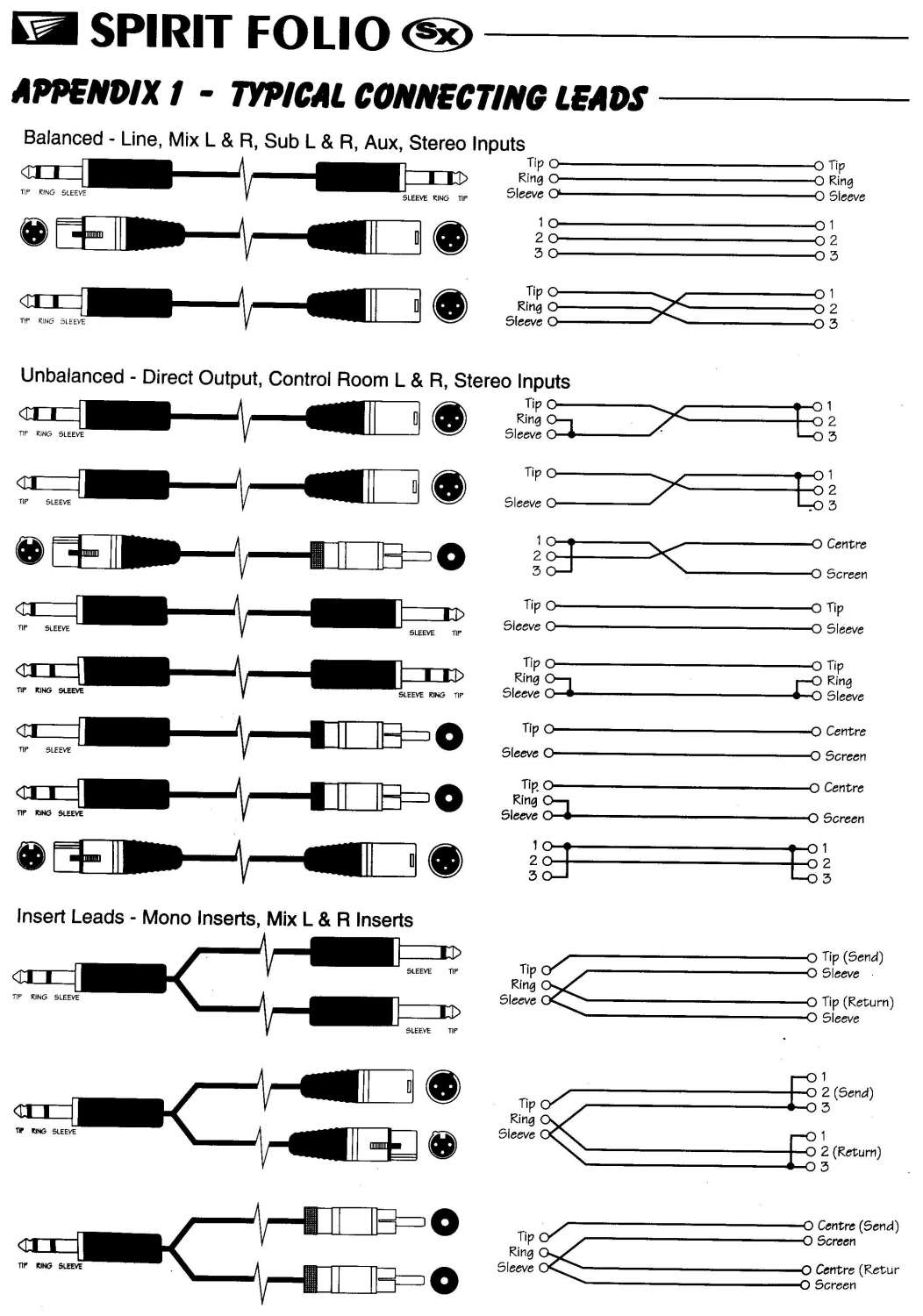

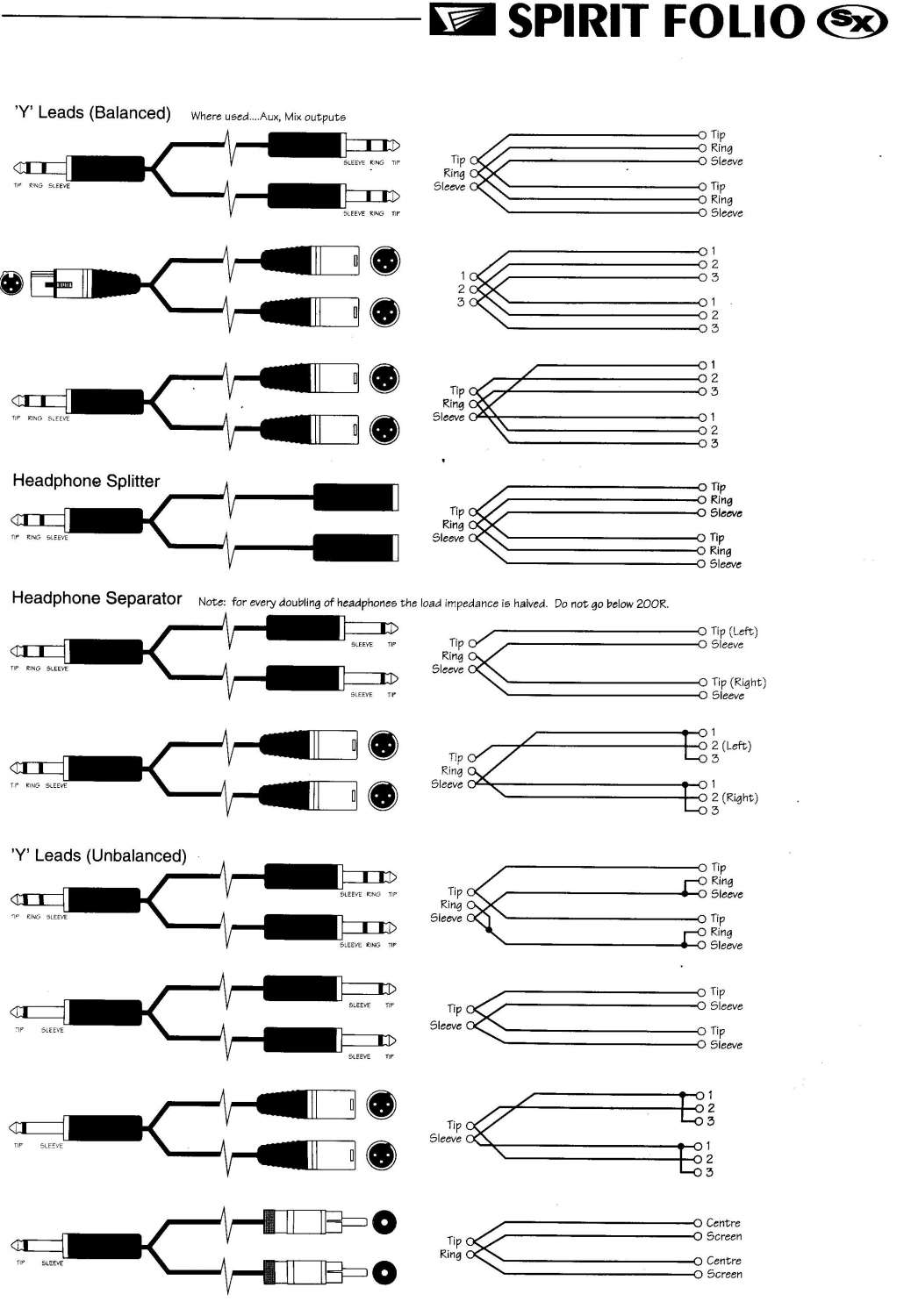

Я думаю данная тема в этом разделе будет востребована. Схемы взяты из инструкции пульта Спирит SX (типа саундкрахт ;)) они опробованы, так что паяйте на здоровье...

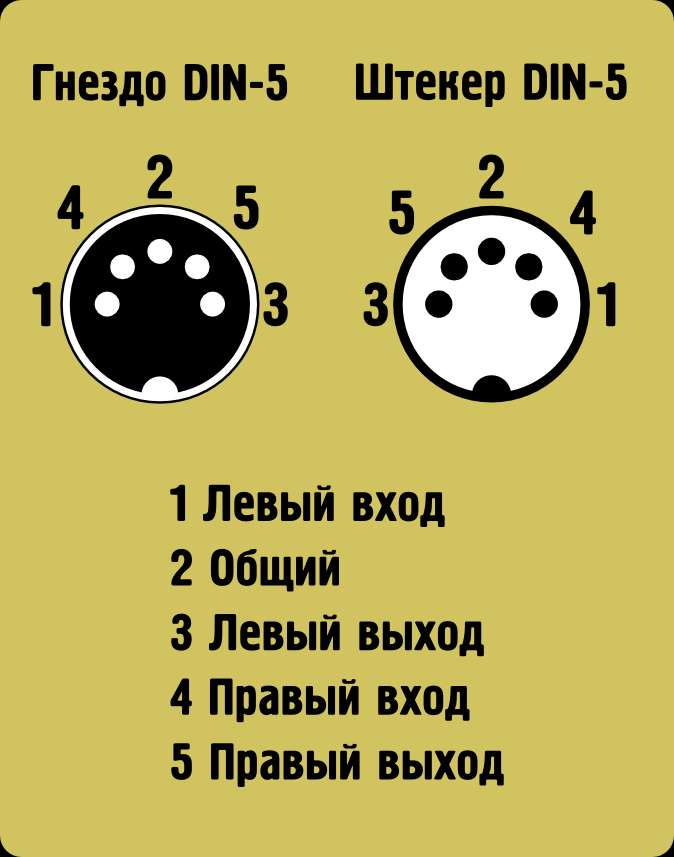

Ну и бонус! Специально для советских инструментов и иже с ними:

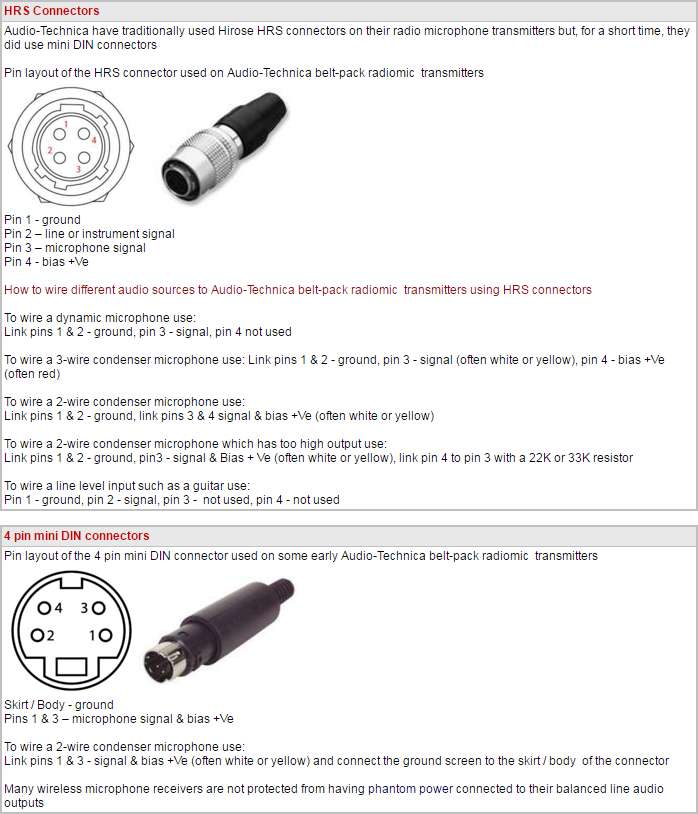

Ещё! Хитрые разъемы Аудитехники



распайки датчиков можно найти здесь: https://guitarplayer.ru/index.php?topic=183059.0
« Последнее редактирование: Марта 09, 2016, 16:55:58 от andrei_kob »

Оффлайн vit-q

  • Новичок
  • *
  • Сообщений: 1
  • Репутация: +0/-0
Re: Распайка шнуров (подробная схема)
« Ответ #1 : Июля 17, 2009, 03:42:07 »
 ;)спасибо

Оффлайн kup

  • Опытный
  • ****
  • Сообщений: 674
  • Репутация: +1584/-1277
Re: Распайка шнуров (подробная схема)
« Ответ #2 : Августа 24, 2009, 12:31:54 »
Благодарю :) !

Оффлайн Гамлет

  • Глобальный Модератор
  • *****
  • Сообщений: 7034
  • Репутация: +5194/-47
  • WWTSD?..
    • Нет.
Re: Распайка шнуров (подробная схема)
« Ответ #3 : Августа 28, 2009, 11:57:39 »
andrei_kob, тебе плюсик, дружище!

Оффлайн zeret

  • Новичок
  • *
  • Сообщений: 32
  • Репутация: +3/-0
  • Одна, но пламенная страсть, чужие мысли обоокрасть
Re: Распайка шнуров (подробная схема)
« Ответ #4 : Августа 31, 2009, 16:49:10 »
спасибо

Оффлайн Elven Raider

  • Эксперт
  • *****
  • Сообщений: 1188
  • Репутация: +85/-10
  • Зарегистрированный
    • Music.Vault
Re: Распайка шнуров (подробная схема)
« Ответ #5 : Августа 31, 2009, 17:07:03 »
Да, не помешает. Спасибо.

Оффлайн kos-tantin

  • Частый посетитель
  • **
  • Сообщений: 204
  • Репутация: +21/-0
Re: Распайка шнуров (подробная схема)
« Ответ #6 : Августа 31, 2009, 20:36:48 »
Забыл поблагодарить.... :rolleyes:
Спасибо!!!!

Оффлайн Ayk

  • Ветеран форума
  • ******
  • Сообщений: 5901
  • Репутация: +2317/-23
Re: Распайка шнуров (подробная схема)
« Ответ #7 : Сентября 06, 2009, 01:48:43 »
Спасибо. полезно :rolleyes:

Оффлайн azor85

  • Новичок
  • *
  • Сообщений: 2
  • Репутация: +0/-0
Re: Распайка шнуров (подробная схема)
« Ответ #8 : Сентября 11, 2009, 05:43:27 »
спасибо, очень вовремя :-)

Оффлайн Xterra

  • Эксперт
  • *****
  • Сообщений: 2247
  • Репутация: +278/-9
Re: Распайка шнуров (подробная схема)
« Ответ #9 : Сентября 13, 2009, 21:12:29 »
Большое спасибо ТС, очень полезная информация, ИМХО самопальные шнуры самые лучшие ;)

Оффлайн Aeroplane

  • Частый посетитель
  • **
  • Сообщений: 195
  • Репутация: +32/-0
  • Life is Wonderful
Re: Распайка шнуров (подробная схема)
« Ответ #10 : Октября 10, 2009, 15:03:15 »
Уж очень не помешает!! Баальшое спасибо ;)

Оффлайн Пивовар

  • Новичок
  • *
  • Сообщений: 1
  • Репутация: +0/-0
Re: Распайка шнуров (подробная схема)
« Ответ #11 : Ноября 03, 2009, 21:21:13 »
Огромное спасибо! :)

Оффлайн GITARILLO_

  • Завсегдатай
  • ***
  • Сообщений: 371
  • Репутация: +59/-1
Re: Распайка шнуров (подробная схема)
« Ответ #12 : Ноября 19, 2009, 16:05:42 »
andrei_kob спасибо. еще 2 сообщения наберу - плюс тебе поставлю.  :)

Оффлайн main.people

  • Новичок
  • *
  • Сообщений: 1
  • Репутация: +0/-0
Re: Распайка шнуров (подробная схема)
« Ответ #13 : Марта 22, 2010, 15:27:28 »
а как припаять два провода (которые от колонок обычных) к jack 6.3 ?

Оффлайн kos-tantin

  • Частый посетитель
  • **
  • Сообщений: 204
  • Репутация: +21/-0
Re: Распайка шнуров (подробная схема)
« Ответ #14 : Марта 23, 2010, 22:27:02 »
а как припаять два провода (которые от колонок обычных) к jack 6.3 ?
Берешь моно джек и припаиваешь один провод к контакту "земля", а другой к контакту "сигнал". Все просто. ;)
