Распайка звукоснимателей Dimarzio Drop Sonic + Air Norton
« : Января 29, 2017, 20:53:00 »
Добрый вечер. Ребята помогите пожалуйста с распайкой данного сэта Dimarzio Drop Sonic +  Air Norton
Схема 2 хамба трёх позиционник громкость и тон+пушпулл
 :rolleyes:
Мб кто то схематично поможет, ибо на сайте димарзио всё не просто, у теж же сеймуров нагляднее видно..(
« Последнее редактирование: Января 29, 2017, 21:54:37 от Lugal Ki En »

Оффлайн NektoS

  • Эксперт
  • *****
  • Сообщений: 1599
  • Репутация: +106/-0
Re: Распайка звукоснимателей Dimarzio Drop Sonic + Air Norton
« Ответ #1 : Января 29, 2017, 21:34:02 »
А в чём проблема?
По этой ссылке ходили?
http://www.dimarzio.com/sites/default/files/diagrams/4Conductor.pdf

Оффлайн Lugal Ki En Автор темы

  • Новичок
  • *
  • Сообщений: 8
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Распайка звукоснимателей Dimarzio Drop Sonic + Air Norton
« Ответ #2 : Января 29, 2017, 21:42:21 »
Цитата: NektoS от Января 29, 2017, 21:34:02
А в чём проблема?
По этой ссылке ходили?
http://www.dimarzio.com/sites/default/files/diagrams/4Conductor.pdf
ходить то ходили, но другой схемы то нету?

Оффлайн Expelled13

  • Эксперт
  • *****
  • Сообщений: 1476
  • Репутация: +214/-3
Re: Распайка звукоснимателей Dimarzio Drop Sonic + Air Norton
« Ответ #3 : Января 29, 2017, 21:53:01 »
Lugal Ki En, А какой переключатель.

Оффлайн NektoS

  • Эксперт
  • *****
  • Сообщений: 1599
  • Репутация: +106/-0
Re: Распайка звукоснимателей Dimarzio Drop Sonic + Air Norton
« Ответ #4 : Января 29, 2017, 21:54:49 »
Lugal Ki En, тогда уточняющие вопросы:
1. Какой переключатель? Гибсоновский или фендеровский?
2. Пуш-пулл для переключения в синглы?

Оффлайн Lugal Ki En Автор темы

  • Новичок
  • *
  • Сообщений: 8
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Распайка звукоснимателей Dimarzio Drop Sonic + Air Norton
« Ответ #5 : Января 29, 2017, 21:57:33 »
Цитата: NektoS от Января 29, 2017, 21:54:49
Lugal Ki En, тогда уточняющие вопросы:
1. Какой переключатель? Гибсоновский или фендеровский?
2. Пуш-пулл для переключения в синглы?
1 - фендер, трёх позиционный.
2 - да в синглы

я тупой простите

« Последнее редактирование: Января 29, 2017, 22:05:50 от Lugal Ki En »

Оффлайн NektoS

  • Эксперт
  • *****
  • Сообщений: 1599
  • Репутация: +106/-0
Re: Распайка звукоснимателей Dimarzio Drop Sonic + Air Norton
« Ответ #6 : Января 29, 2017, 22:05:31 »
Цитата: Lugal Ki En от Января 29, 2017, 21:57:33
собственно уже близок к разгадке. на пуш пулл завожу чёрный+белый провод, так а какую катушку он отсекает то?
Если чёрный+белый на землю, то отсекается чёрная катушка, если закоротить с красным, то отсечётся белая.

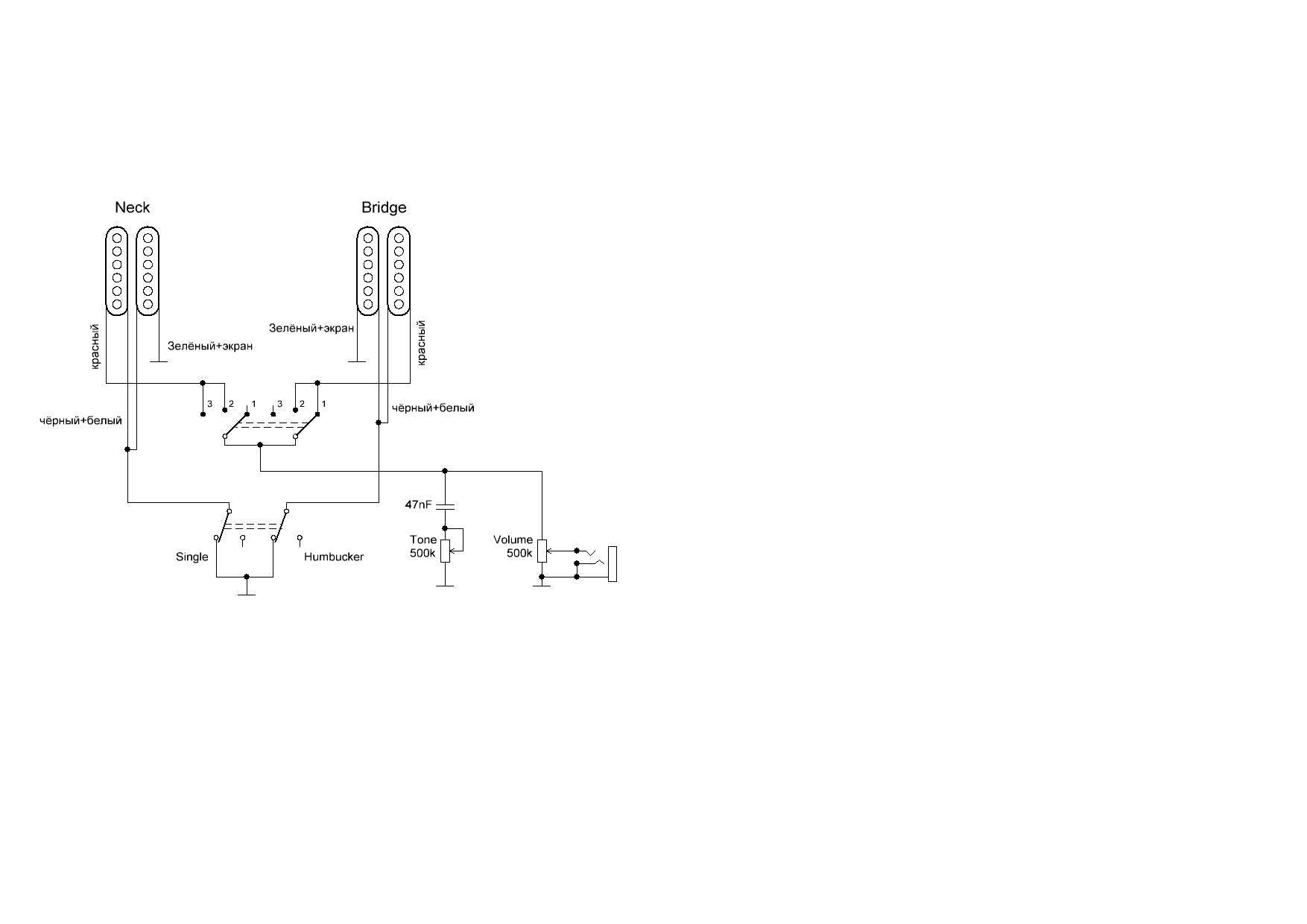

Сейчас нарисую и скину.
« Последнее редактирование: Января 29, 2017, 22:14:20 от NektoS »

Оффлайн Lugal Ki En Автор темы

  • Новичок
  • *
  • Сообщений: 8
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Распайка звукоснимателей Dimarzio Drop Sonic + Air Norton
« Ответ #7 : Января 29, 2017, 22:07:47 »
Цитата: NektoS от Января 29, 2017, 22:05:31
Если чёрный+белый на землю, то отсекается чёрная катушка, если закоротить с красным, то отсечётся белая.
что коротить с красным то?
« Последнее редактирование: Января 29, 2017, 22:11:49 от Lugal Ki En »

Оффлайн Expelled13

  • Эксперт
  • *****
  • Сообщений: 1476
  • Репутация: +214/-3
Re: Распайка звукоснимателей Dimarzio Drop Sonic + Air Norton
« Ответ #8 : Января 29, 2017, 22:12:39 »

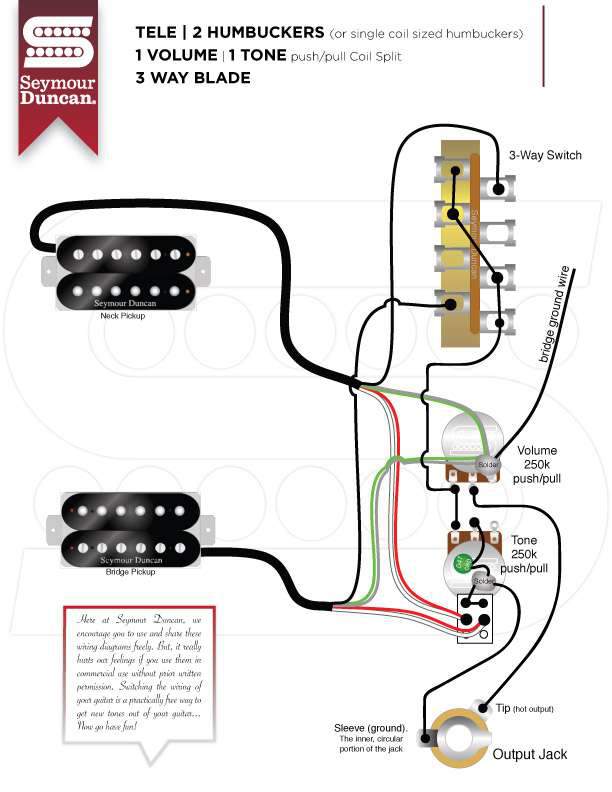

Lugal Ki En, Можешь использовать схему Seymour Duncan, поменяв провода под DIMARZIO



... и добавил:

Красный на переключатель(сигнал), черный-белый на пуш-пул(отсечка), зеленый(земля).
« Последнее редактирование: Января 29, 2017, 22:16:10 от Expelled13 »

Оффлайн NektoS

  • Эксперт
  • *****
  • Сообщений: 1599
  • Репутация: +106/-0
Re: Распайка звукоснимателей Dimarzio Drop Sonic + Air Norton
« Ответ #9 : Января 29, 2017, 22:16:28 »
Цитата: Lugal Ki En от Января 29, 2017, 22:07:47
что коротить с красным то?
Если закоротить ч+б с красным, т.е., можно по-разному отсекать разные катушки.

Оффлайн Expelled13

  • Эксперт
  • *****
  • Сообщений: 1476
  • Репутация: +214/-3
Re: Распайка звукоснимателей Dimarzio Drop Sonic + Air Norton
« Ответ #10 : Января 29, 2017, 22:18:43 »

Все тоже самое, что на схеме только поменять местами черный с красным.

Оффлайн Lugal Ki En Автор темы

  • Новичок
  • *
  • Сообщений: 8
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Распайка звукоснимателей Dimarzio Drop Sonic + Air Norton
« Ответ #11 : Января 29, 2017, 22:19:47 »
Цитата: NektoS от Января 29, 2017, 22:16:28
Если закоротить ч+б с красным, т.е., можно по-разному отсекать разные катушки.
вот так вроде понятно, спасибо. сделаю отпишусь

Оффлайн NektoS

  • Эксперт
  • *****
  • Сообщений: 1599
  • Репутация: +106/-0
Re: Распайка звукоснимателей Dimarzio Drop Sonic + Air Norton
« Ответ #12 : Января 29, 2017, 22:31:51 »
Lugal Ki En, удачи.
