Эм, как можно поменять название темы из "Возможно дохлая гитарная голова" в "Определенно дохлая голова"?

... и добавил:

Zerekis, Пока нормально. А лампы надо проверить ВСЕ. Подобранные не значит, что в конкретном аппарате они не разбегутся. Повторюсь - ищем с максимальным током и по ней все остальное.

Denn, Аппарат рабочий и ТС делает вполне адекватные шаги. Даже нагрузка подключена. Ничего страшного пока нет.

Очень странное,
Вторую третью проверил, 3 вставил обратно, на 4 наконечник поставил , воткнул, и включаю.

БУМ, даже Standby в положении ON не сделал.
Выключил, перепроверяю.
Проверил предохранитель, он живой. Питание Test Poin подается.
Включил второй смотрю лампы:
3 лампа не горит.
есть резон свапнуть местами 3-4 ?

... и добавил:

Рекомендую ТС поискать в своём регионе человека, разбирающегося в ламповой технике (не обязательно гитарной!). Таких, в т.ч., можно найти через объявления по продаже ламп и соотв. аппаратуры. Самостоятельно заниматься настройкой без какого либо понимания происходящего весьма чревато, имхо.

Что делать если нету?
Я написал в топике что искал, нету таковых,  не знают такие аппараты и как с ними работать. Максимум что Телевизор или микроволновку могут испортить.

Zerekis, Давай ка проверять внутри мощник и все такое. В первую очередь проверь шлейф от материнки к плате ламп. Нет ли подгораний и вообще т.п. Все разъемы внутри переткни, обнови контакт. Пивикам это шаманство довольно часто помогает. И надо бы прозвонить резисторы 2-х сеток мощны ламп, которые идут на вывод 4 панелек. Там должно быть 100 ом.

После этого будем смотреть остальное.

А, ну и лампы стоит проверить - на общее отсутствие замыканий между электродами. Плюс целостность нити накала, выводы 2-7.

Лампы 1-2-4 сияет при POWER ON, STANDBY OFF.
Лампа 3 - не горит, не греется.
Питание если POWER ON - тест поинт мультиметр показывает верную величину, спереди Led не загорается, но питание идет

Вытащил его,
эмм, простите а в какое положение крутилку мультиметра?

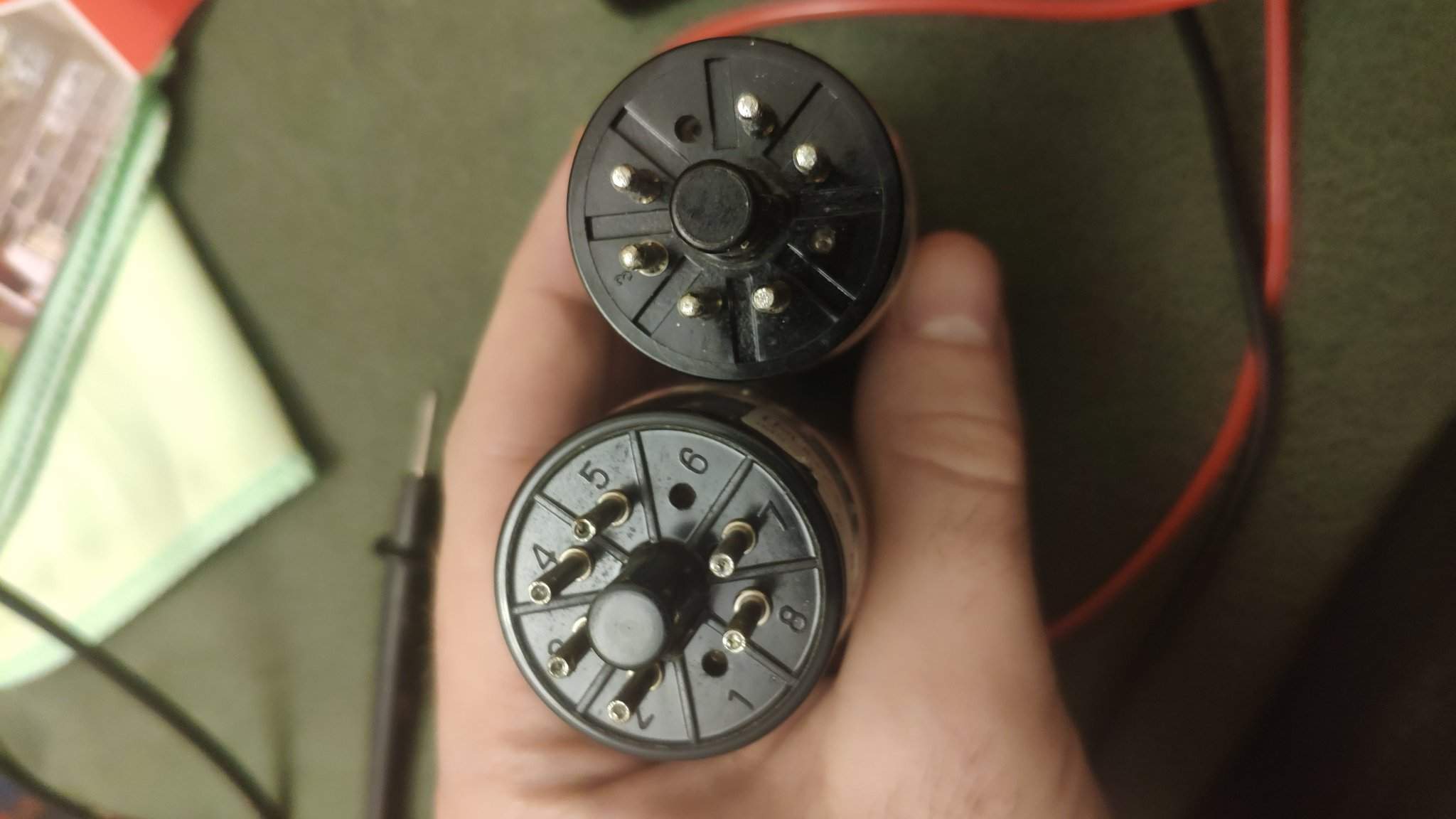

Я так понимаю прозвон,. приложил фото. у него пиновка немного другая, посмотрел его PDF
проверил 2-7 -  звенит
Внешне лампа живая по виду

... и добавил:

Проверил соединения, впорядке, рукой еще принажал.

И самое крутое.....

Ну, такое...

... и добавил:

Проверь, там распиновка стандартная. Главное вставлять правильно. Если это подобранный квартет, лампы то разные. странно!

Извините что ввел в заблуждение,

Забыл упомянуть что там где везде цифры это стандартные Ruby, что вышли из строя.

Без цифр(только одна тройка ) это новые.

... и добавил:

Такая замена подойдет я думаю:

https://www.amazon.com/Compstudio-10Pcs-F2AL250V-6X30MM-Fast-Acting/dp/B078Q7XKTY

Zerekis, тройка это плохо. Надо хотя бы попарно. Пары ставить относительно центра. И плюс все проверить чтобы были хоть как-то близкие.

Что с предохранителем?

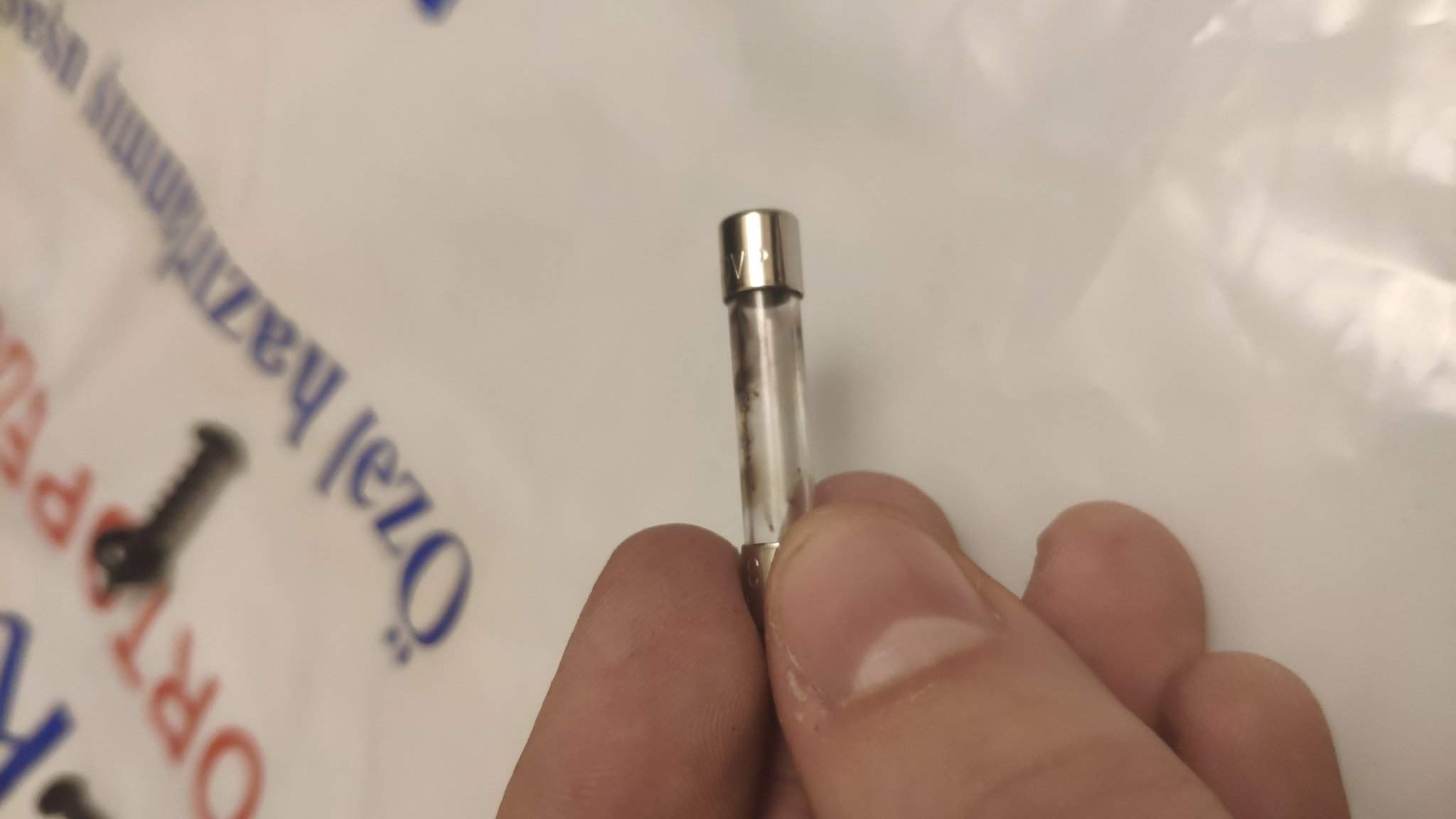

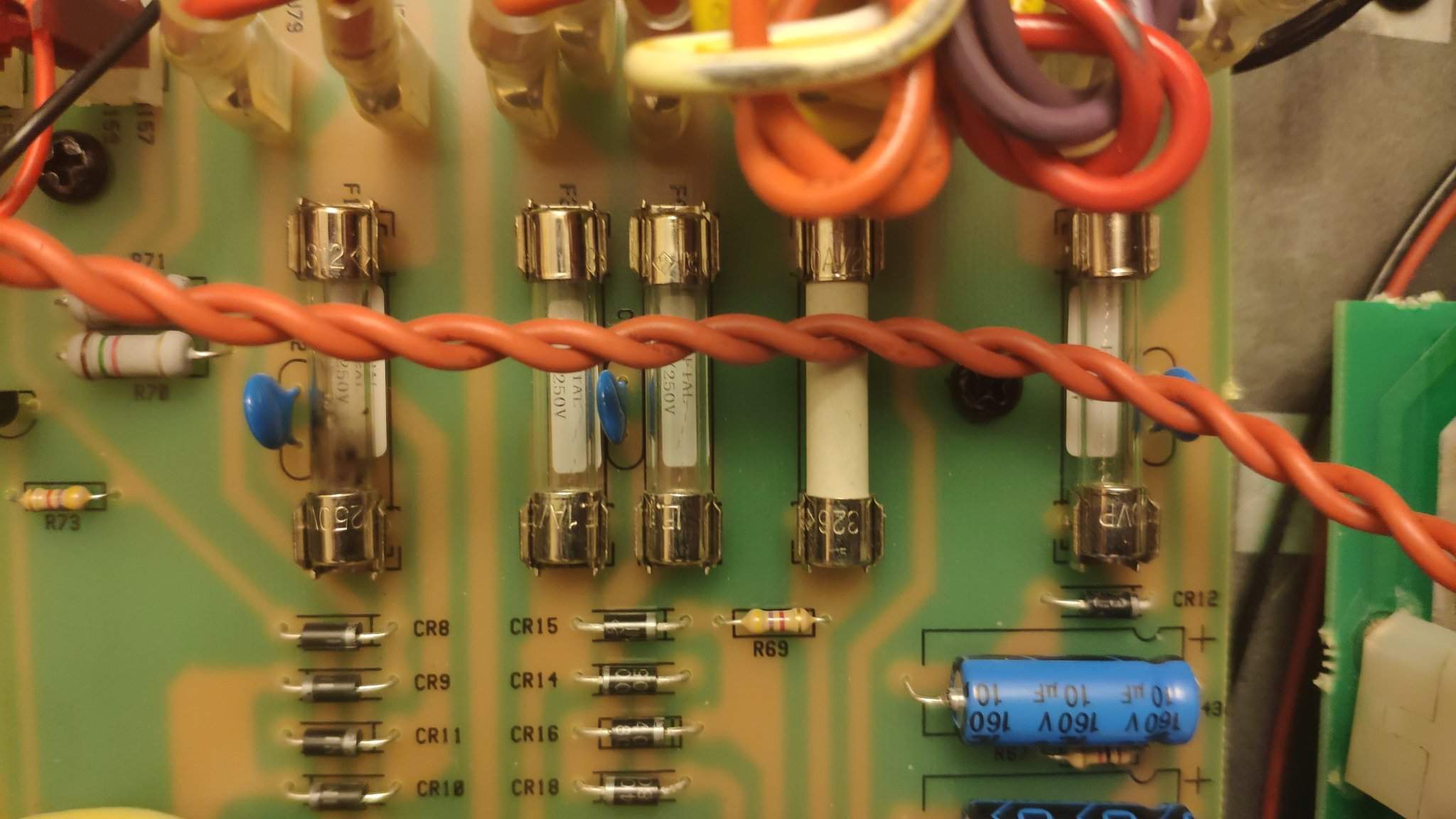

Фотки прикрепил, F1 предохранитель взорвался. Черный

Это анодный. Какая-то лампа сдохла. Быстрее всего старая Руби.

В целом чтобы не рисковать лучше перейти ан пару ламп и выход на кабинет переключить на шаг больше. Будем такой вариант настраивать. Из 3-ки выберем близкую пару.

Да, резисторы и разъемы проверить обязательно!

Я это,

когда новые лампы пришли я все новые поставил они от JJ 6l6GC.
просто когда Bias Probe вытаскивал вставлял в разные сокеты предохранитель выбил.

Сейчас ищу какой есть на замену, закажу и продолжу.( можно сделать конечно мост, но рисковать не буду)


Какой из резисторов?

Я правильно понял что нужно выпаять резистор чтоб его проверить?

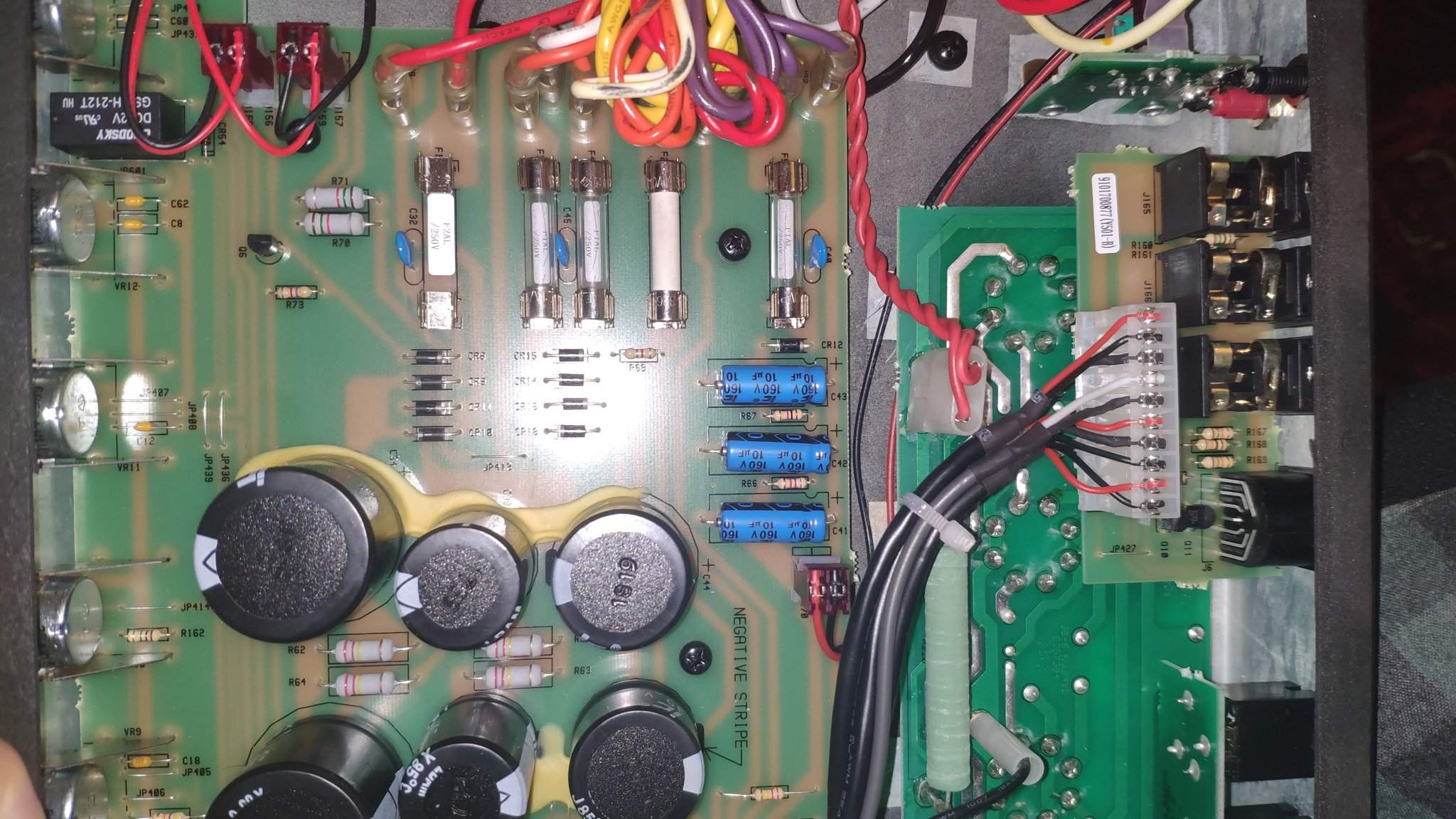

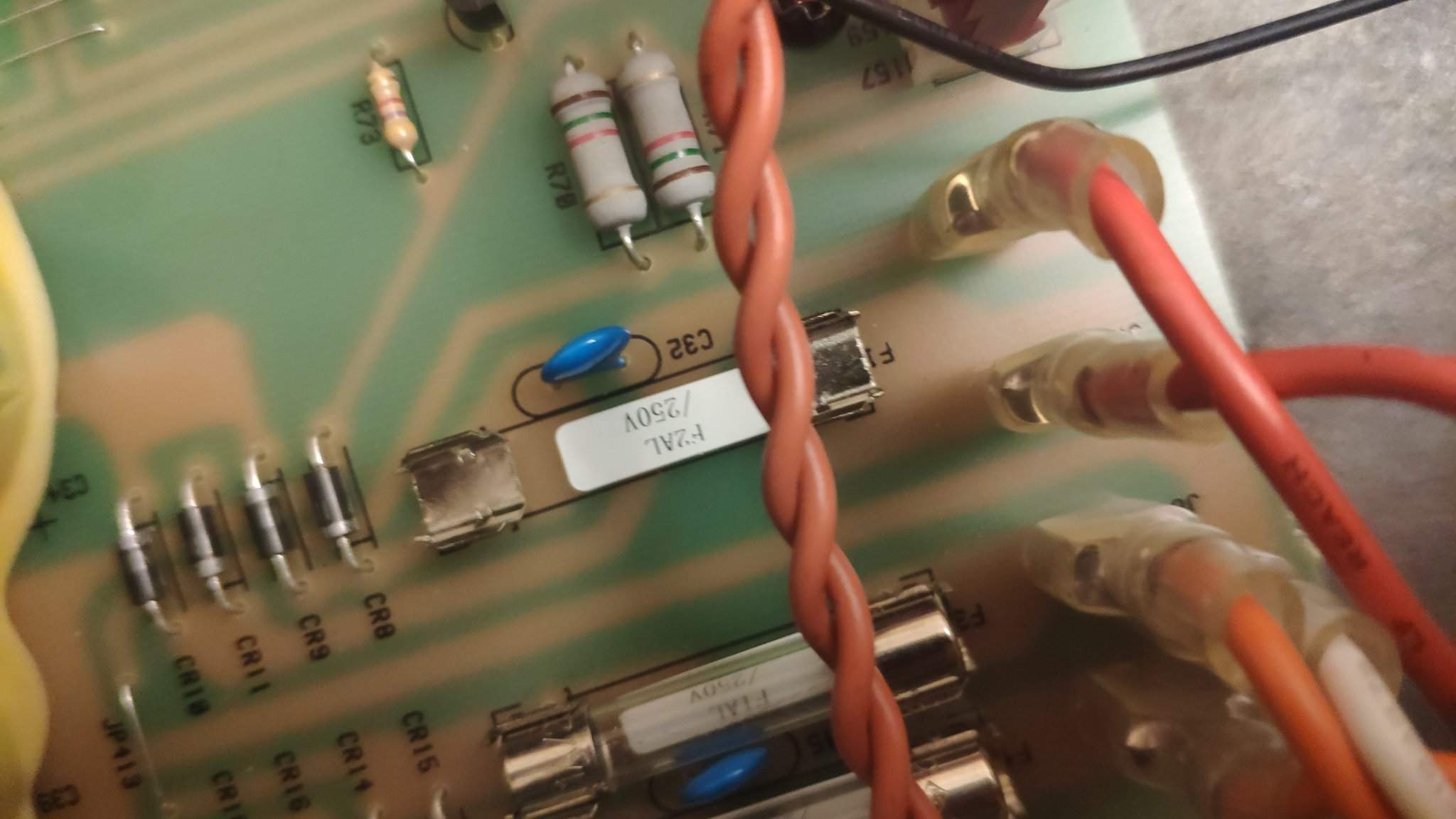

Фото платы прикрепил что рядом с предохранителем.

... и добавил:

Zerekis, Выпаивать не надо. Если аппарат не включен ток через лампу не идет.

Так все же 4-ка есть?

При работе с переходником надо анодку выключать.

На сколько помню, резистор один конец выпаивают и проверяют, иначе сопротивление бесконечно.
Ну проверю.

да лампы все 4 пришли подкорректированными под одно напряжение.


>>>>При работе с переходником надо анодку выключать.

А вот тут папападробнее, ? что и как и зачем?
Вроде на видео в ютубе люди ничего не выключают и так корректируют

Ничего выпаивать там не надо. Разобраться куда идут 4-е выводы мощных ламп. Там запаяны большие мощные цементные резисторы. Надо проверить их сопротивление. Если лампу вышибает они могут отгорать, притом внешне это не видно.

Так 3 или 4?

Когда переставляешь лампы выключать Стендбай. Вроде же очевидно...

Утром посмотрю что рядом с лампой которая не горела. Видел большие блоки.

>>>>Так 3 или 4?
4 лампы пришли, просто когда проверял, 3-ья перестала гореть. после бума разобрал увидел что предохранитель сгорел.

>>>>>Когда переставляешь лампы выключать Стендбай. Вроде же очевидно...


Я по другому делал:
Пиви выключен от розетки:
Меняю местами bias probe.
подключаю Peavey в розетку. жду некоторое время.
Нажимаю POWER ON.
Жду 5 минут.
Включаю Standby ON , замеряю.
после замеров,  - STANDBY OFF, жду 2 минуты.
Выключаю-  POWER OFF
Вытаскиваю power cord с розетки.

Даю остыть некоторое время и питание чтоб пропало - жду 15 минут.
Меняю Bias Probe на другой сокет.
Повторяю действия.

И вот 3 лампы нормально замерил, как вытащил Bias Probe с 3-его сокета вставил лампу на место, и поместил Bias Probe на 4-ый сокет. Потом включал как написал выше. Произошел БИГ-БАДА-БУМ.
Я ничего не делал что могло навредить предохранителю. Несколько раз проверял посадочное место ламп.

Ну что поделать, подожду пока привезут новые предохранители...

Zerekis, Не надо так долго дрючить усилитель. Стендбай выключать вообще побоку как. Не надо ждать. можно вместе с питанием вместе выключать. лампы перетыкать когда они уже достаточно остыли чтобы брать руками. Вытаскивать из розетки вообще не требуется для такой операции.

Ну я вообще не знаю тогда чему и кому верить.
Одни говорят Standby для красоты, другие
Говорят что это жизненно важная фича. Одни гитарные усилители ламповые можно включать сразу и выключать, другие надо ждать некоторое время.

Я делал по тому что видел если честно.Смотрел после того выключил Standby off, напряжение не скачет некоторое время, тогда выключаю.ес-но лампам даю остыть .


Первично я сделал замеры и сверку резисторов что на основной плате.
Там минимальное отклонение, толькт где конденсаторы не могу подсчитать, там накапливается, но по тому накоплению что идет, вроде бы живые.

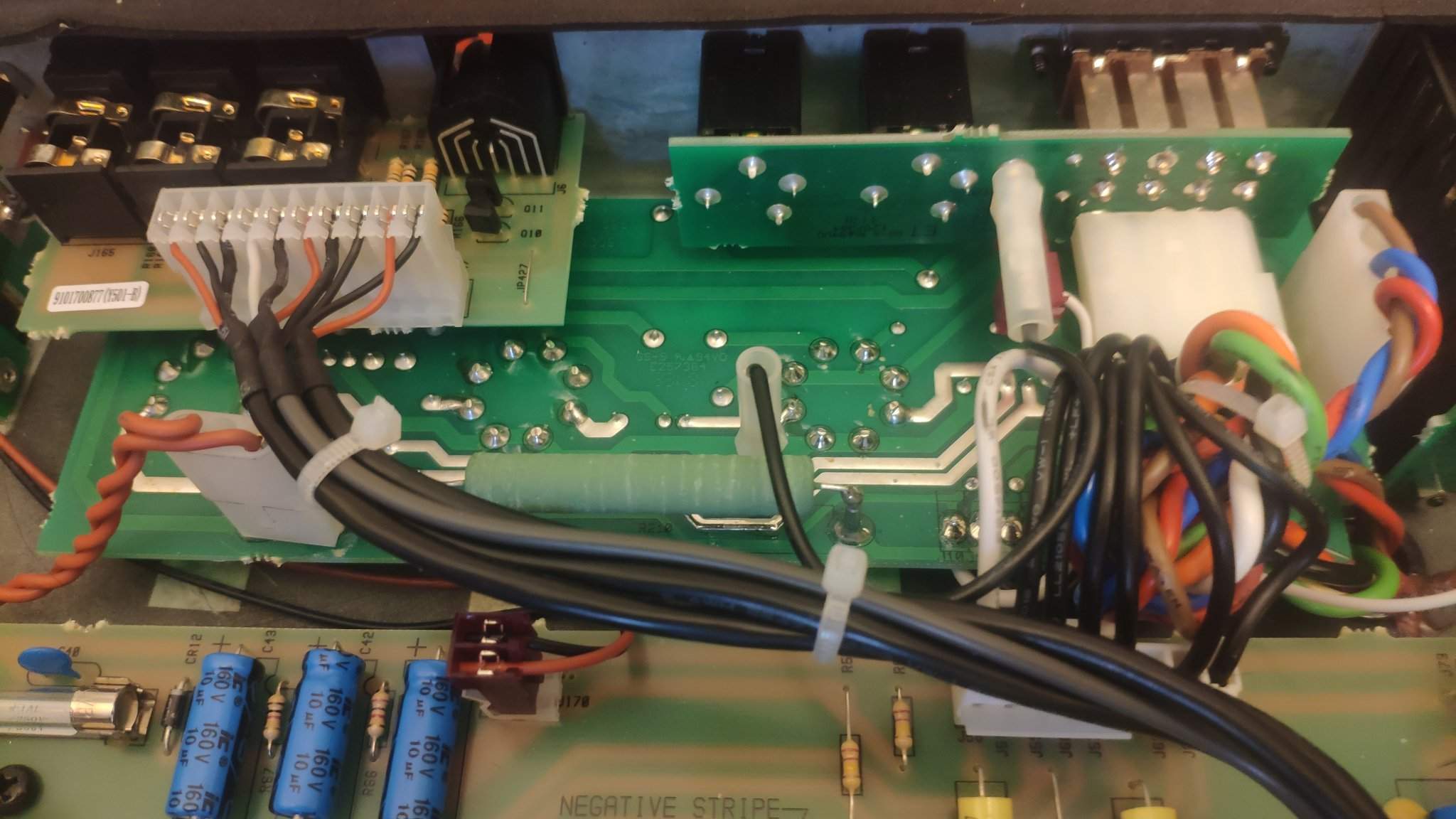

Сокеты ламп, находятся в таком место , 3 платы придется вытаскивать чтоб перевернуть плату и посмотреть есть ли резисторы рядом с этими сокетами, и шлейфы тоже повытаскивать.
Там есть резисторы?
Вытащить плату проверить?
