Всем привет.

Прошу прощения что создаю отдельную тему по этому поводу.
Я уже очень устал от этого мусора что связано с легкой настройкой замены новых Ламп на Гитарную голову.

Проблема такая:
Peavey 6505+ новый покупал, Стандартные лампы внутри - 2 года проработал, начал пукать и через недели 2 , пернул и все, гул, и звука гитары нет, нарастающий гул.
Сзади пару ламп сияли как солнце , в народе называется Red Plate. Подумал, может просто лампы сдохли.
Связался с ребятами с Peavey, посоветовали - We typically adjust the Bias setting on 6L6GC power rubes for (-)55 volts DC. ( FYI: Our engineer also recommends 30ma bias current ) и играть в районе 50-58.
что такое 30ma, в какое положение на мультиметре делать хрен знает уже,
купил Apex Matched Burned in - 6l6 JJ

Делал  так как на скринах






Это положение почти до упора, ниже нету (Current 30 самих лампочек, на этикетке написано от Apex.)

Вроде от эйфории, то ли еще чего, думал норм когда настроил.
Включаю повторно усилитель, сперва маленький пук, и чуть сразу Средний пук.

Звук идет и прочее.Не смотрел на лампы.

Сегодня посмотрел, все 4 сияют опять Red Plates. причем все. Обдают жаром, и запах пласмассы что ли.
Беру мультиметр, пытаюсь посмотреть в том же положении. Нифига нормального не показывает, какие то левые значения. Вырубил его нафиг.

Смотрю старые Валвы -



Причем все.получается что окислились? чистить как?
И какого черта тогда замеры не проходят?
Возможно ли что только от этого проблема или в чем то другом.

Друзья, если можно, я очень уважаю юмор, и всегда ЗА. Мне нужна помощь сейчас в данном вопросе. Я не Търу спец. Пишите примитивно.
В городе узких специалистов которые знакомы с таким оборудованием - Нет.
Да я нуб, да я не знаю. Но я теперь понял что к такому оборудованию обязательно нужно покупать еще человека который будет всю жизнь его конфигурировать и исправлять.

Коротко:
- на панельке не окислы, а припой, которым закреплены выводы колбы.
- для настройки BIAS нам надо измерять ТОК лампы, а не напряжение в цепи смещения. Спецов Пиви на дыбу!
- для измерения тока (напряжения по сути) нужен переходник с катодным измерением. На Алие есть, но требуют доработки. Нормальные как вариант: https://www.tube-town.net/ttstore/bias-probe-octal-assembled.html , хватит одного.
- с типовым резистором 1 ом в этом переходнике измеряем напряжение, что равно суммарному току через лампу
- настраиваем максимально возможное напряжение в цепи смещения, например -58В.
- сначала смотрим все лампы по очереди и выбираем где ток наибОльший. По этой лампе и будем настраивать итоговый ток.
- выставляем подстроечником 34-35мВ. Абсолютно точное значение не требуется.
- если хода подстроечника не хватает, то придется лезть в схему и перенастраивать цепи смещения. Тут уже нужна нормальная квалификаци для понимания где и как это делать.

Лампы Quad Matched Burned IN 38 current на них написано.






Вопрос, сзади есть 2 гнезда для щюп тестера.

Для чего нужны? Я так понимаю самый легкий вариант только Bias Probe который на скрине.

В какое положения мультиметра ставить когда измерять?

Вы написали :
- настраиваем максимально возможное напряжение в цепи смещения, например -58В.
- выставляем подстроечником 34-35мВ. Абсолютно точное значение не требуется.

Я так понимаю, в первом случае показатели мультиметра щюпы которого вставлены в тестовые гнезда?
Вторая же строка это то что отображается на мультиметре подключенного Bias Probe между лампой и оборудованием?
Верна ли догадка?
Если так, то положение мультиметра куда нужно поставить?

Спасибо что помогаете.

Zerekis,
- Итак, 38 мА это ток на ИХ установке с неизвестными параметрами. В реальном усилителе ток всегда будет другой, его надо настраивать.
- сзади два гнезда просто для контроля напряжения цепи смещения. Почти бесполезная фишка. Только настроить макисмалку и все. Режим работы ламп оно не отображает вообще.
- мультиметр при настройке надо ставить ан измерение постоянного напряжения, минимальный предел, например 200 мВ. Если в насадке резистор 1 ом (желательно это проверить), то напряжение будет ПОЛНОСТЬЮ соответствовать току через катодную цепь.
- да, макисмалку - это щупы в усилитель. Мультиметр на измерение постоянного напряжения предел 200В.
- Настройка режима - через насадку-переходник. Мультиметр на предел 200мВ.

Почему догадка? Я четко расписал что куда.


... и добавил:

Копнул на Евротьюбс на предмет их насадки. Трындец народ головой не думает.

Короче, там без резистора. Т.е. надо при настройке выставлять предел 200мА постоянного тока. И скажу прямо - соединение с мультиметром обязательно и до контактов не касаться. Там может быть опасное напряжение.

Проблема не в том что вы пишите, а в том что я не вашего уровня а ниже. Из-за этого уточняю, извините если как-то вас задел.


Сейчас мультиметром сделал проверку максималки.
Включил аппарат 5 минут прогрел.
Standby сделал ON. Input - джек гитары пустой.
Опять теже самые пуки.

Выкрутил уровень Bias в 0 дальше некуда.






скачет между 77- 90.5 (точка на мультиметре появляется как только нажимаешь )))))) )
Сейчас к Брату поеду, возьму у него BIas Probe им тоже проверю.

Сейчас лампы заперты. Это просто начальный шаг. Затем с переходником настроим как надо. Попробуйте настроить примерно -60В пока что. Посмотрим на поведение.

Ниже не могу опустить. Это предел. Только увеличивать.

Так это и есть увеличивать. -60В больше чем -90. Напряжение смещения минусовое в реалии жизни. Просто у Пивика там спецом клеммы наоборот.

Ну, я как бы про то что, на дисплее мультиметра без минуса высшее, тогда скажу по вашему.

Включение питания пиви и изначальное положение:

https://youtu.be/oNu6-0kxvog

После 5 минут нагрева - питание закрепилось - Standby OFF

https://youtu.be/fqoMtKX31k0

Включение пиви - Standby ON - зловещий Пук, и игры с bias

https://youtu.be/-WKuzf6dArs



Надеюсь по видео все видно и понятно. За руку сорян.


Если кручу по часовой - он с 80-90 опускается до 100-110

Если против часов и до упора то где то 80-90 останавливается.

Вне зависимости от выбранного канала - Происходит также  пук при включении.

ПУК с задержкой?

В целом -90В это как-то слегка за гранью разумного. Никто не копался в аппарате? Обычно там диапазон регулировки примерно от 50 до 70В примерно. По классике Пиви настраивают -52В. Но это для совсем холодного подбора ламп нормально.

Ждем переходник для оценки реального положения дел с током.

Пук на третьем видео, выше прикрепил. Да, он с задержкой и всегда одинаковый.

... и добавил:

Здравствуйте.

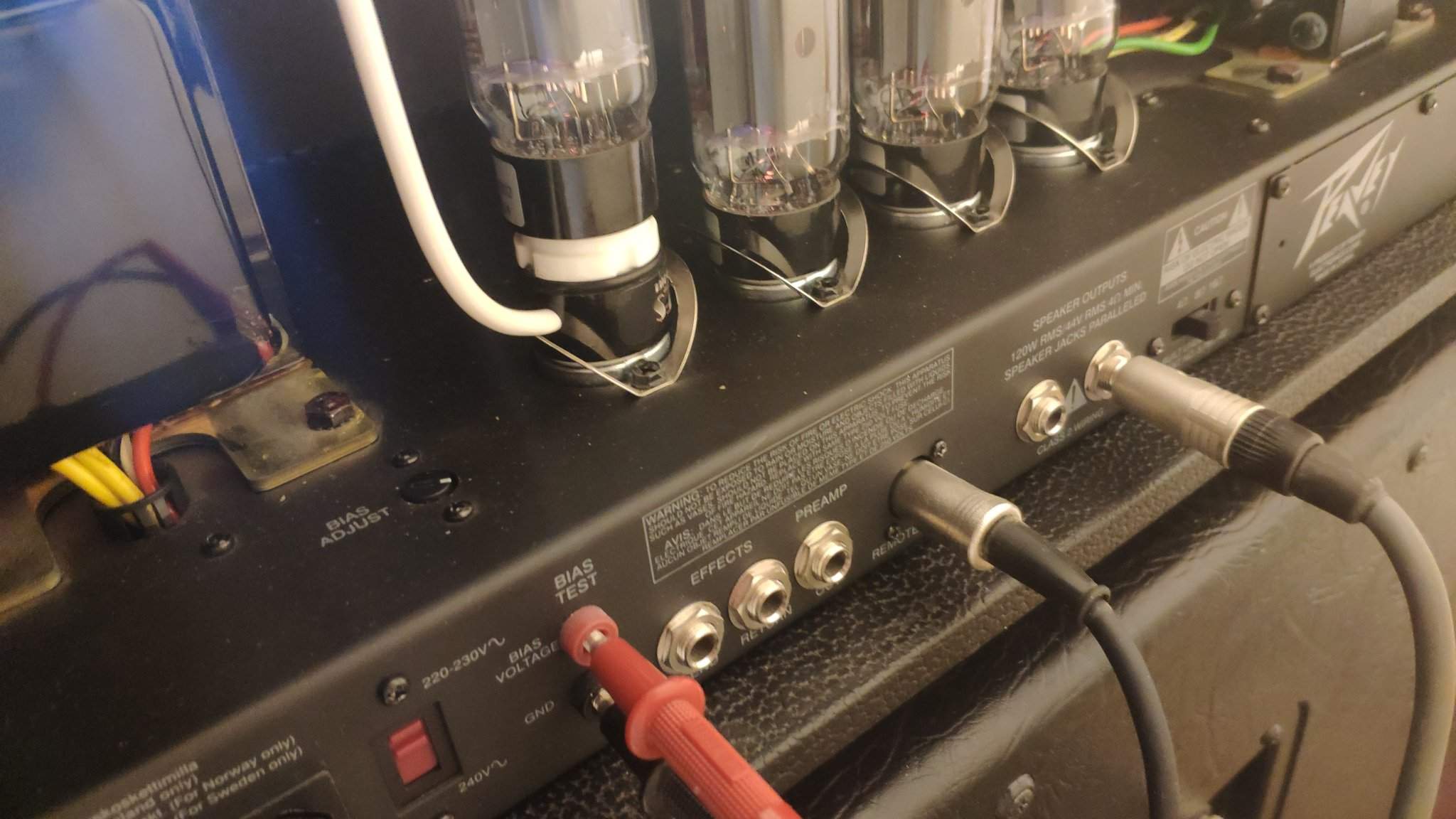

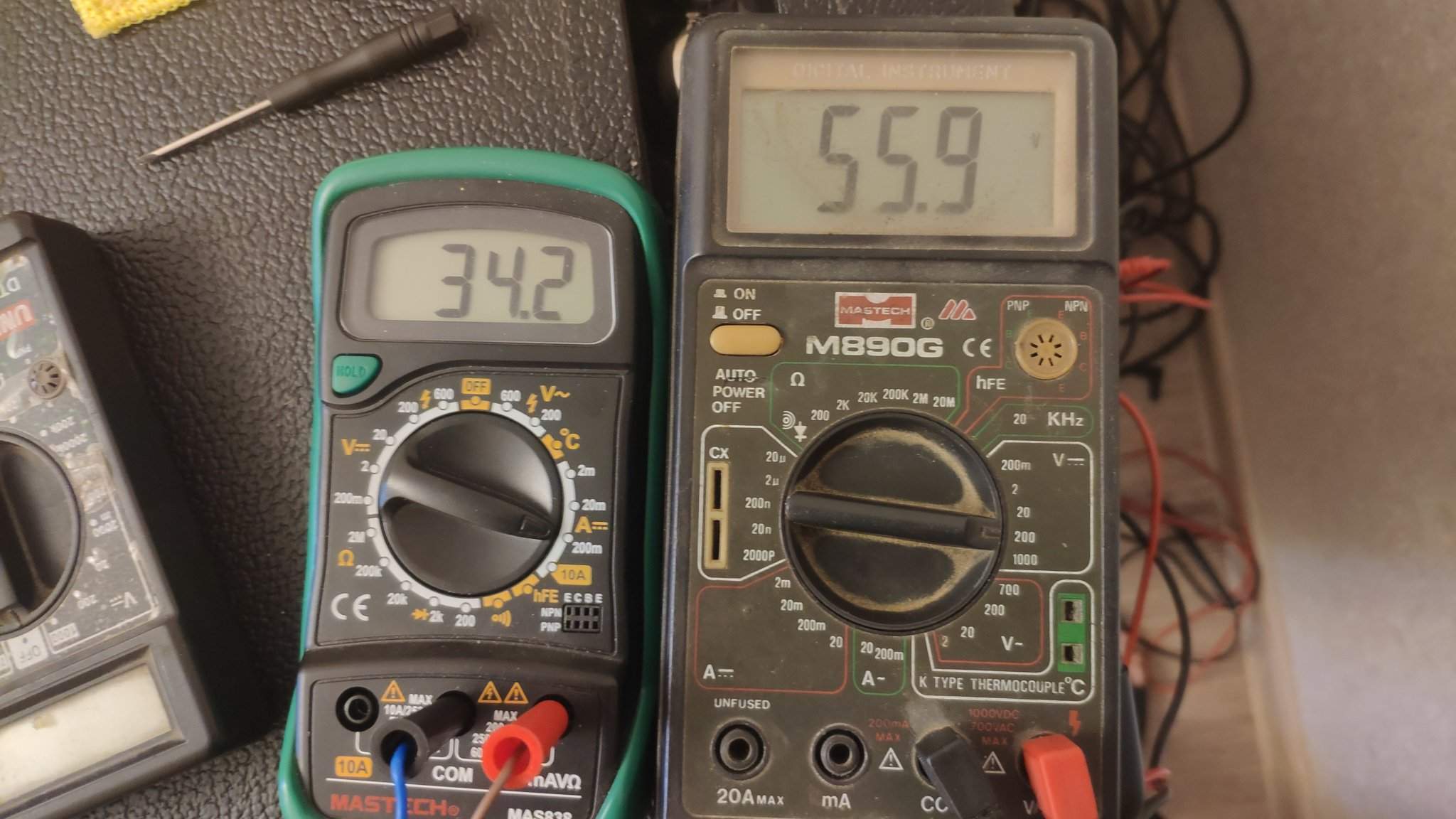

слева мультиметр - щюпы в тест поинты, Каждый день значения меняются.....

Справа мультиметр - насадка eurotubes...

... и добавил:

и вот кстати бумажка их

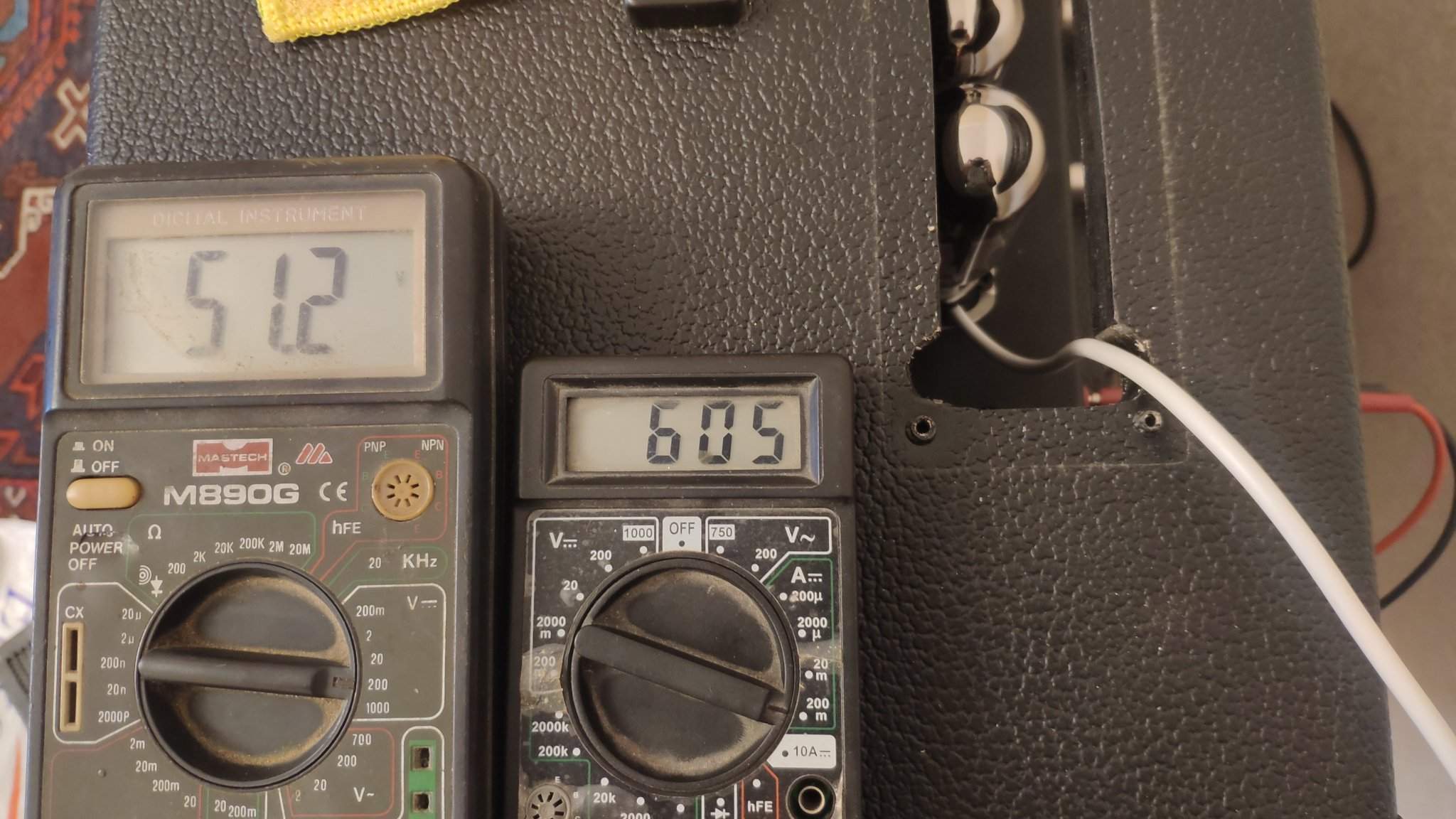

Сделал так, мелкий тот мультиметр выбивает как только ставишь eurotubes.

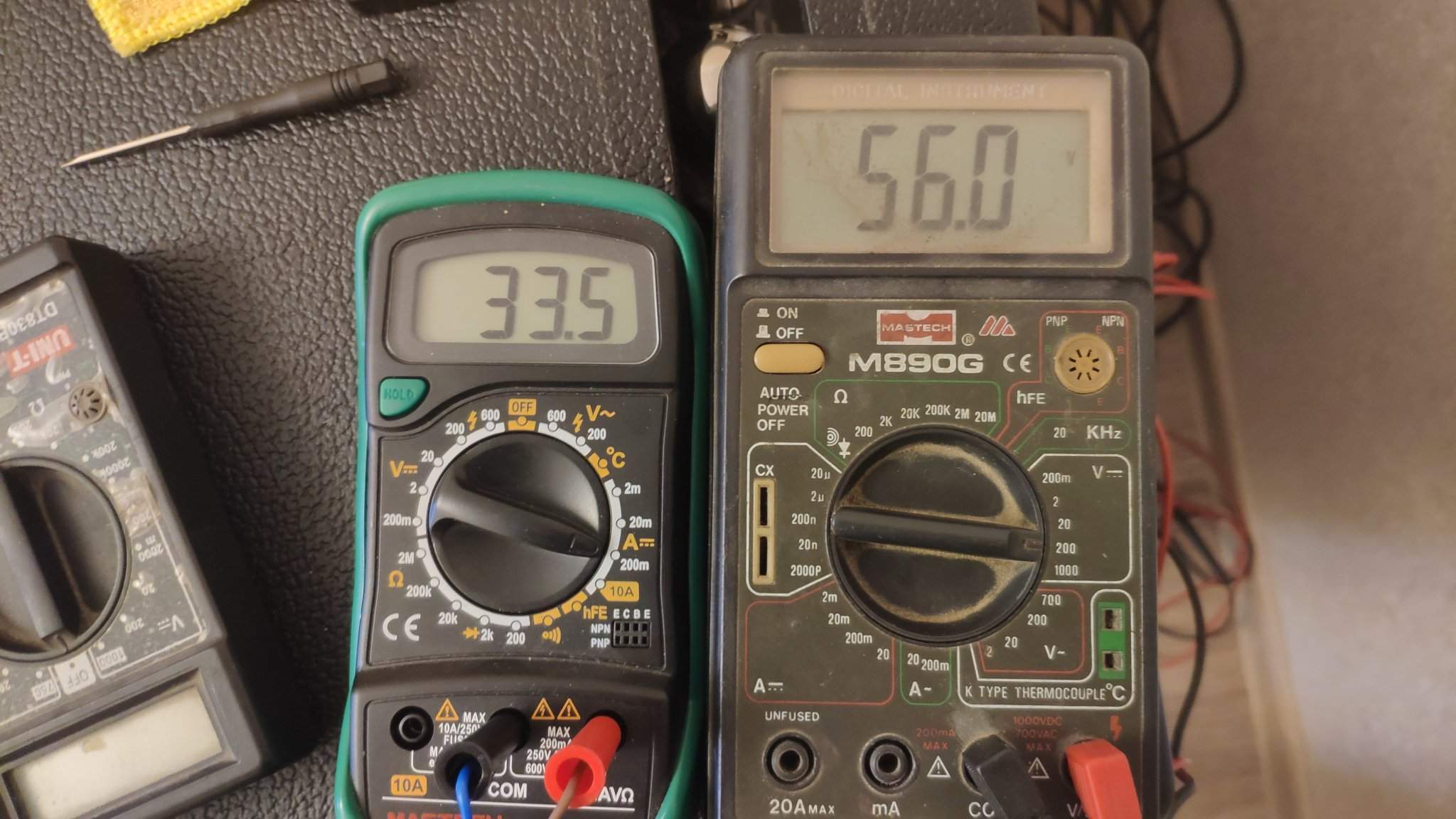

сейчас 34.1
и тест поинты на фото. в standby test point 57.

лампы вроде бы матчед в связке пришли с apex, стоит ли их каждый тестить. или лучше не доверять все же?...

Zerekis, Пока нормально. А лампы надо проверить ВСЕ. Подобранные не значит, что в конкретном аппарате они не разбегутся. Повторюсь - ищем с максимальным током и по ней все остальное.

Denn, Аппарат рабочий и ТС делает вполне адекватные шаги. Даже нагрузка подключена. Ничего страшного пока нет.
