Проблема с тембрблоком.
« : Июня 20, 2011, 10:06:13 »
Друзья,привет. У нас проблема. Имеется гитара Flight E5. По "Счастливому" стечению обстоятельств отвалилось два провода,перерыли кучу схем распаек и что то ничего не нашли. Может Вы посоветуете,что куда.

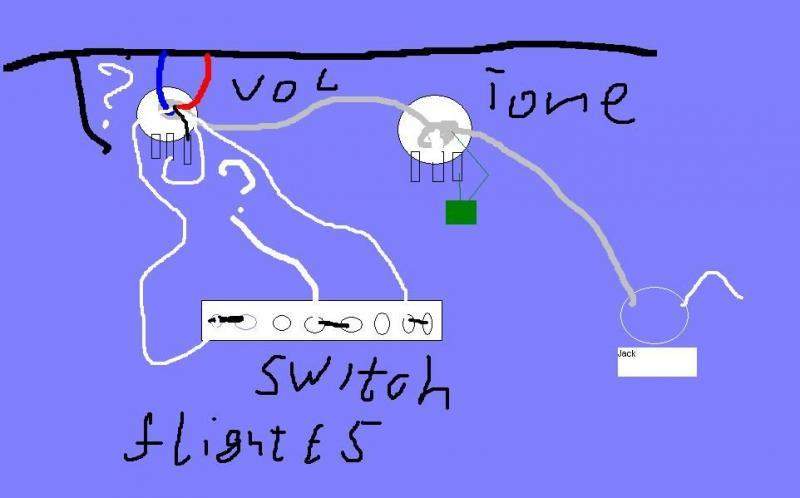

На схеме от потенциометра "Тон" с его корпуса на средний вывод идут два белых провода. Остальное на схеме вроде понятно. Кто не знает,гитара сделана по схеме 2H 1 vol 1 Tone 3 way switch
« Последнее редактирование: Июня 20, 2011, 12:18:05 от _SlipknoT_ »

Оффлайн el-doctor

  • Ветеран форума
  • ******
  • Сообщений: 3734
  • Репутация: +412/-14
Re: Проблема с тембрблоком.
« Ответ #1 : Июня 20, 2011, 10:19:08 »
Сальвадор Дали

Оффлайн Xray Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 361
  • Репутация: +38/-17
Re: Проблема с тембрблоком.
« Ответ #2 : Июня 20, 2011, 10:31:33 »
Спасибо,стараемся. Но хотелось бы все же по существу.

Оффлайн yury-botov

  • Эксперт
  • *****
  • Сообщений: 1995
  • Репутация: +71/-4
  • selfbanned
Re: Проблема с тембрблоком.
« Ответ #3 : Июня 20, 2011, 10:48:42 »
Шо то у тебя все провода с выключателя  в кучу... Причем на землю. Это не есть правильно.
И еще - если у тебя 2 хамбакера, то почему нарисован один провод на входе? Так не бывает.

Посмотри еще раз и разрисуй входные провода правильно, так чтобы понятно было.

Провод со среднего вывода переключателя по идее должен идти или на левую ногу громкости или на сигнальный вывод джека. А по дороге он должен забегать на правую ногу тона...
« Последнее редактирование: Июня 20, 2011, 10:51:28 от yury-botov »

Оффлайн kuzmanych

  • Завсегдатай
  • ***
  • Сообщений: 255
  • Репутация: +7/-0
  • Master of puppets I pulling your strings ...
Re: Проблема с тембрблоком.
« Ответ #4 : Июня 20, 2011, 11:08:26 »
www.seymourduncan.com/support/wiring-diagrams/ вот , мож поможет разобраться , я всегда по этим схемам распаивал - все ок

Оффлайн Xray Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 361
  • Репутация: +38/-17
Re: Проблема с тембрблоком.
« Ответ #5 : Июня 20, 2011, 11:10:58 »
До джека белый провод не дотянется. А вот до ножки вполне. Серый провод следующий: Там в нем походу дела два провода идет,просто непонятно маленько что и как.Там походу так: Провод,изоляция,провод,серая изоляция. Громкость перерисую.

... и добавил:

Да лазил я на этом сайте,нифига не понятно,отличается и все!

Оффлайн Da Funk

  • Ветеран форума
  • ******
  • Сообщений: 3189
  • Репутация: +446/-36
Re: Проблема с тембрблоком.
« Ответ #6 : Июня 20, 2011, 11:14:58 »
Цитировать
Да лазил я на этом сайте,нифига не понятно,отличается и все!
оттащи к знающему человеку, если тебе такие банальности не понятно
черный что висит в воздухе паять на корпус громкости
белый - на свободную (левую) ножку громкости

Оффлайн kuzmanych

  • Завсегдатай
  • ***
  • Сообщений: 255
  • Репутация: +7/-0
  • Master of puppets I pulling your strings ...
Re: Проблема с тембрблоком.
« Ответ #7 : Июня 20, 2011, 11:16:46 »
та че там непонятного ??? выбираешь вариант комбинации звукоснимателей как на своей гитаре - получаешь схему и по ней паяешь

Оффлайн Xray Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 361
  • Репутация: +38/-17
Re: Проблема с тембрблоком.
« Ответ #8 : Июня 20, 2011, 11:19:48 »
Я сам знающий человек,рано или позно что куда паять,разобрался бы.Просто нужно более оперативно,так как у меня нет особо времени разбираться с этой проблемой.

Да говорю,перелазил я на том сайте,схема совершенно не такая,на мой взгляд.

... и добавил:

Просто я привык к более понятной логике в схемах. Земля - всегда черная,а когда оно в тембрблоке то белое,то черное,так непонятно ничерта!

Спасибо за советы,попробую припаять.
« Последнее редактирование: Июня 20, 2011, 11:23:18 от Xray »

Оффлайн kuzmanych

  • Завсегдатай
  • ***
  • Сообщений: 255
  • Репутация: +7/-0
  • Master of puppets I pulling your strings ...
Re: Проблема с тембрблоком.
« Ответ #9 : Июня 20, 2011, 11:27:02 »
вот www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=2h_1v_1t_3w по спецификации твоей гитары должно быть так

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Проблема с тембрблоком.
« Ответ #10 : Июня 20, 2011, 12:04:39 »
всё распаять и собрать нормально. желательно заменив.... всё.... :crazy:

Оффлайн Xray Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 361
  • Репутация: +38/-17
Re: Проблема с тембрблоком.
« Ответ #11 : Июня 20, 2011, 12:13:37 »


Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Проблема с тембрблоком.
« Ответ #12 : Июня 20, 2011, 12:48:53 »
Xray, что за повторная картина? Перепаяй всё, настойчиво рекомендую.

Оффлайн Alvick

  • Эксперт
  • *****
  • Сообщений: 2202
  • Репутация: +348/-11
  • ... There's a red house over yonder
Re: Проблема с тембрблоком.
« Ответ #13 : Июня 20, 2011, 13:35:23 »
Xray, .... ну места то , куда припаяно было , найти не сложно , припой то остался . Так что вариантов всего два .

Оффлайн Xray Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 361
  • Репутация: +38/-17
Re: Проблема с тембрблоком.
« Ответ #14 : Июня 20, 2011, 21:06:53 »
Дык не нашел! Нашел бы,наврядли писал. Что значит повторная картинка? Это НОВЫЙ вариант,как просили!
