skat-fingerstyle, Про это подл топика написано вдоль и поперек. При правильной распайке земли все металлическое должно сидеть на экране. При очень хорошем результате экранировки и распайке разница на касание струн будет минимальной на уровне практически отсутствующего фона.

понял. спасибо

Если потенциометры касаются экрана и все земли распарены на нем, обрати внимание чтобы контакты джека не касались графитового экрана. Если он есть в отдельном отсеке джека.


В хамбе две катушки и их можно соединить при распайке в разной последовательности. Одна вычитает шум, другая складывает. Наверное стоит проверить распайку хамбакера.

На  звучке, который соединен с экраном, ваша рука собирает атмосферный  шум и отправляет в экран , поэтому шум становится тише

На звучке который не соединен с экраном ваша рука собирает шум и отправляет его в звучок, поэтому шум становится громче

Гитарный_Барончик, у меня в гитаре оба хамба прозваниваются на бридж. Тыкал винты крепления которые идут в пластину, и все центральные сердечники. Вобщем ищите где у вас земля отвалилась.

Почитал тему, но совсем запутался. Поэтому прошу помощи и совета. Есть телекастер, собираю вернее. Решил заэкранировать. Медной фольгой заэкранировал полости под звукосниматели и темброблок. Все прозванивается.
Также планировал заклеить медью накладку. Подскажите, пожалуйста - есть ошибки или нет в следующих моментах:
1. Возникает земляная петля , т.к. "сигнальная земля" бриджевого звукоснимателя спаяна с медной пластиной (см. типовое фото), которая в свою очередь, соединяется через крепежные элементы со струнодержателем, который контачит с экраном. Надо отпаивать пластину бриджевого датчика, чтобы сигнальный черный провод только на потенциометре был, а не на экране?
2. Разъем под джек не должен касаться экрана.
3. Панель для потенциометров также прозванивается через штоки потенциометров, получается что её наоборот надо изолировать?
Есть информация, как грамотно и без косяков, пошагово сделать задуманное? Вроде понятно что надо в одном месте сводить и экран и сигнальную землю.

AZG
Благодарю за развёрнутый ответ! Теперь гораздо легче разобрать в этом процесс.
Получается что я не сильно много ошибок успел наделать.
Про панель декоративную конечно это я заморочился, и то из-за "открытого" провода от некового датчика, чтобы он как бы был закрыт и с фронтальной стороны.
Фольгу заклеил именно так: с выступом для контакта металлической панели потенциометров и чтобы с пластиной бриджа фольга соединялась.
Получается что обе полости - под звукосниматели у меня соединены медным проводом под фольгой с экраном темброблока, которая тоже в фольге.
Остаётся в одной точке - на корпус потенциометра громкости это дело (экран) соединить, а вся остальная распайка как обычно должна быть.
Доберусь до распайки, покажу фотографию, что получается.
AZG, очень Вам благодарен за поддержку!!

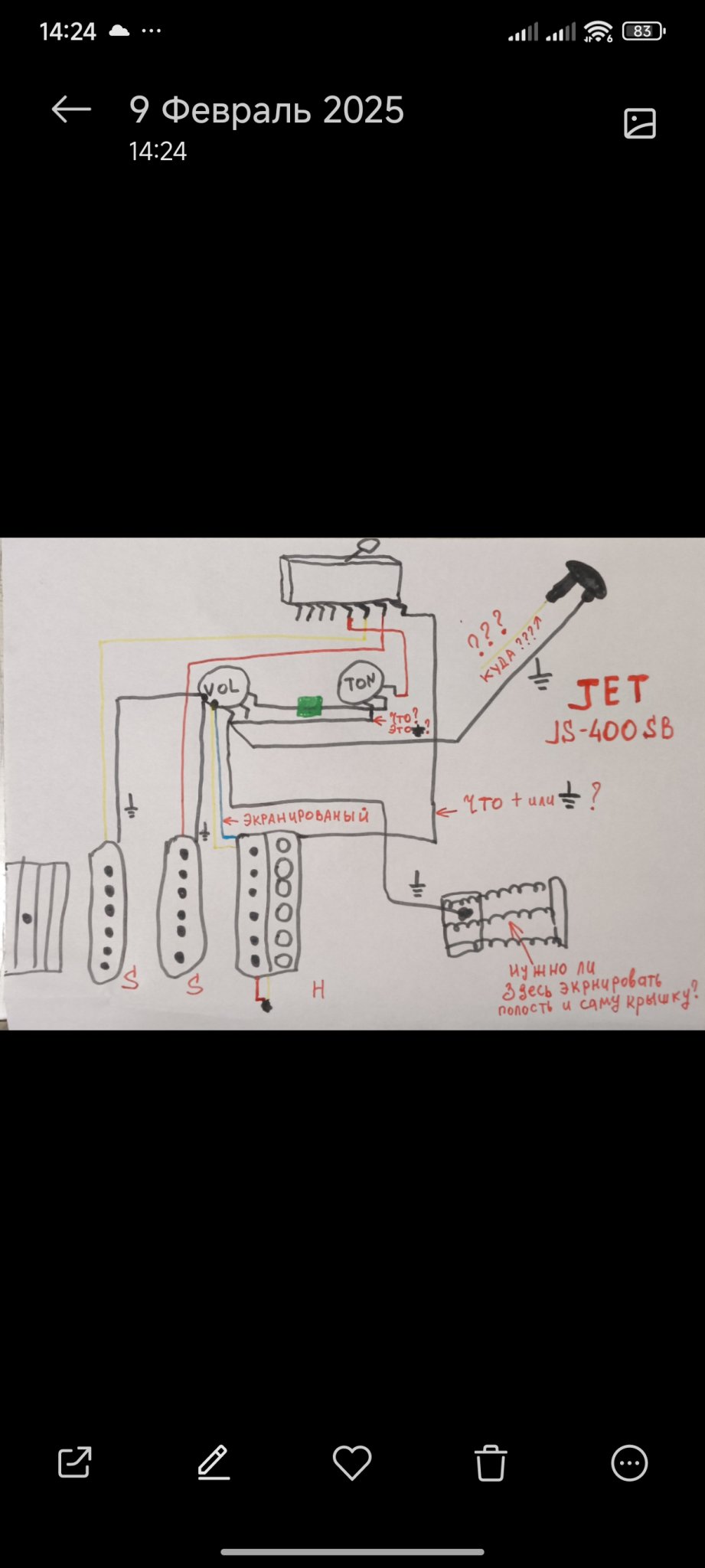

Доброго времени суток. Подскажите пожалуйста. Я новичок. У меня гитара джет 400 sb, при подключении к комбику (босс катана 50 мк2) фон на перегрузе( если правильно выражаюсь) страшный. При подключении гитары примерно того же ценового сегмента, но экранированной графитом такого фона нет. Как выяснилось она не экранированная и возможно это является причиной. Звучки HSS, 5 позиционный перекл, поц., звука и 1 тон. Знаю что синглы всегда фонят, но тем не менее хочу заэкранировать графитом, а на пикгард медный "скотч". Правильно ли я нарисовал схему подключения, и вообще правильно ли все спланировал, ещё ничего не делал, только зачистил места под экранировку и заказал графит, скотч и экранированный провод сечением 0,12. Нужно ли землю крепить непосредственно к экрану графитному, нужно ли экранировать вход Джека и нужно ли менять все провода на экранированные и какого сечения должны быть провода. Спасибо большое!!!! И нужно ли экранировать вот здесь?





... и добавил:

Да, звучки скорее всего не самые лучшие,  я даже маркировки на них не нашёл(если она конечно должна там быть). Возможно их придется заменить тоже. И если да, то какие посоветуете, материал деки пишут липа.
  И очень сильно извиняюсь если не по теме что-то, облазил инет в течении месяца, много всякой инфы нашёл, вот решил здесь совета спросить.
  Запутался в куче всей этой инфы. Однажды Ваш форум помог мне с выбором оборудования и т.к., я в этом деле новичок Ваш форум мне очень помог и я не капли не жалею. Но вот спустя время возникли ещё вопросы и я очень надеюсь что в этот раз я так же не разочаруюсь. Спасибо Всем огромное!!!


    В общем прилагаю ещё схему как у меня что стоит с завода. Потерял правда куда + от джека идёт, спайка не очень мягко говоря, все отваливается, вот зарисовал что как восстановить чтобы потом. Очень нужна Ваша помощь. Нужно ли будет как-то менять схему после экранирования и куда что паять. Если можно, пожалуйста поподробнее с зарисовкой схемы. Спасибо огромное!!!
