Накладку отдельно резать и закруглять, потом клеить,...  Я промолчу. Не хотите включать голову, вот и все.


Накладку отдельно резать и закруглять, потом клеить,...  Я промолчу. Не хотите включать голову, вот и все.


Эм. Вполне можно ту же самую процедуру проводить на уже склеенной заготовке грифа с накладкой. Тут Вы правы. Так будет значительно лучше. Выводит радиус уже на склееной заготовке. Как это делают Ormsby Guitars. Кстати спасибо ) Казалось бы мелочь а нифига. + за подсказку

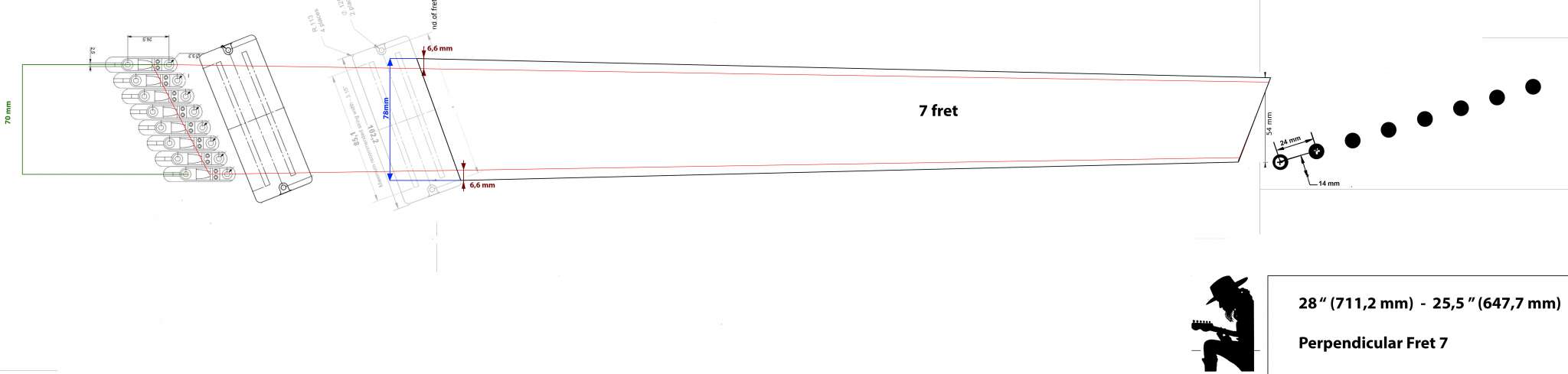

И так обращаюсь ко всем, кто мне сможет подсказать. На стадии планирования чертежа возник вопрос. Черчу, т.е уже начертил 8 струнный баритон мензура 28 " - 25,5 . Формы корпуса и пера пока опустил. по ним вопросов нет.

Ширина накладки у первого порожка 54 мм,  у последнего 78 мм. Так вот если устанавливать отдельные сёдла бриджа вплотную друг к другу (каждое седло шириной 10 мм умножим на 8штук = 80 мм). Т.е расстояние от первой струны до последней на бридже будет 70 мм ровно. В связи с этим возникает вопрос:

Проведя все линии увидел что расстояние от крайних струн до конца накладки на последих ладах очень велико 6,6 мм с каждой стороны.

- Если делать сёдла шире друг от друга, то стандартный звукосниматель не захватит струны в своё рабочее поле под таким углом. Если оставить так как есть, то расстояние очень огромное на последних ладах от струн до края накладки. Заказывать  звукосниматель  со "своими размерами" думаю это не вариант в моём случае.

- Делать накладку уже мне кажется не вариант, так как просмотрев кучу информации по баритонам накладку на последних ладах уже чем 78 не видел.  А то  и больше 80 или 82.

Вот уже неделю никак не могу понять где и в чём я ошибаюсь?

В другом своём проекте я эти самые отдельные сёдла раскидал друг от друга и там всё норм входит. Но там стандартный звукосниматель не под таким сильным углом так как мензура на 27 "

Пжалста подскажите.

... и добавил:

Так вроде нопма 3 - 4 мм. А 6,6 это много как-то выглядит ужасно. Просто интересно смотрел другие сермйки с такими параметрами. Всё вроде тоже самое. И ширина накладки, и расстояние от первой до 8ой струны на бридже а получается что расстояние от крайних струн к краю накладки вполне адекватное в районе 3-4 мм

во первых автор изготовитель  инструмента ты. как сделаешь - так и будет и незачем оглядываться на то, как там у других. во вторых расстояние между струнами на бридже всё таки не ровно 10. сам подумай - у тебя при 10 от 1 до 6 будет ровно 50. а у любой 6струнки там 54. по поводу датчика - да, они не рассчитаны на наклон, поэтому датчик надо мотать кустомный

Да спасибо. Я говорил про 8 струнный баритон. Поэтому расстояние 70 в бридже.
Датчики, те что на чертеже они рельсовые и почему их можно наклонять. Кустомные датчики понятно что надо заказывать наклонные, но и в этом есть свой стандарт например расстояние между середнячками.

Насколько я помню, Семен в своей теме отвечал на чей-то вопрос по ширине накладки. У него есть выбранная им ширина у верхнего порожка (у семиструна - 48, восьмиструн не помню), ширина накладки на конце грифа рассчитывается с учетом ширины бриджа и мензуры. Т.е. ширина у конца грифа не фига не стандарт. А на инструментах с широкой накладкой расстояние между струн на бридже тупо больше. Я купил себе хард-тейл для семиструна на нем расстоние между центром седел - 10,8

Artur Mihalas, Обычно тут применяется 9-струнный хамб, если рельса. Тогжа разлет струн вполне адекватный и все ловится как надо. Или заказывай под себя. Третьего не дано. Еж 909 вполне доступен.
