Конденсатор http://guitarparts5150.ru/Kondensator-0022-p-76.html имеет номинал в 10 раз меньше , чем имеющийся К-73. Просто не так глубоко будет заваливать верха. А так ли важна эта глубина?  Регулятор тембра чаще всего "открыт" полностью.

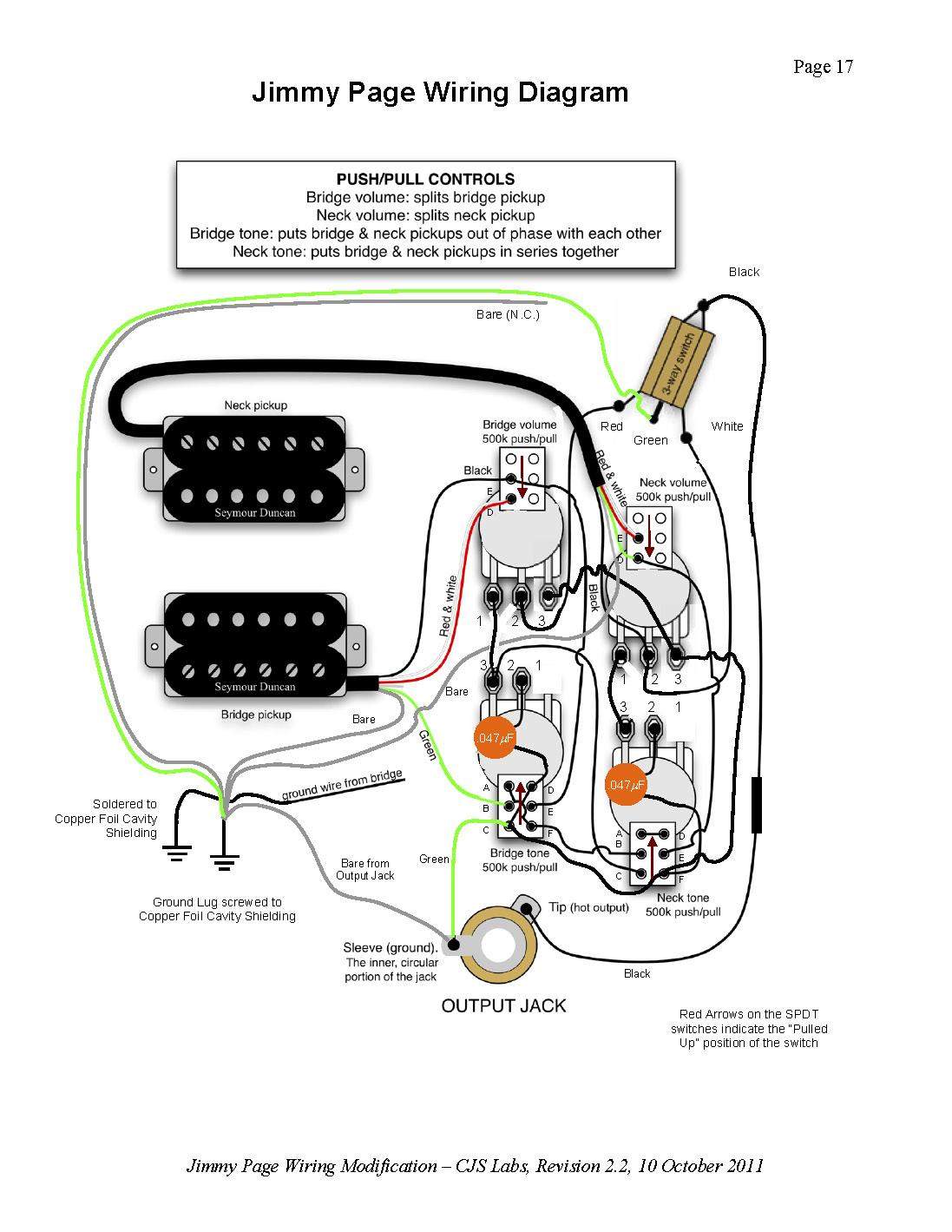

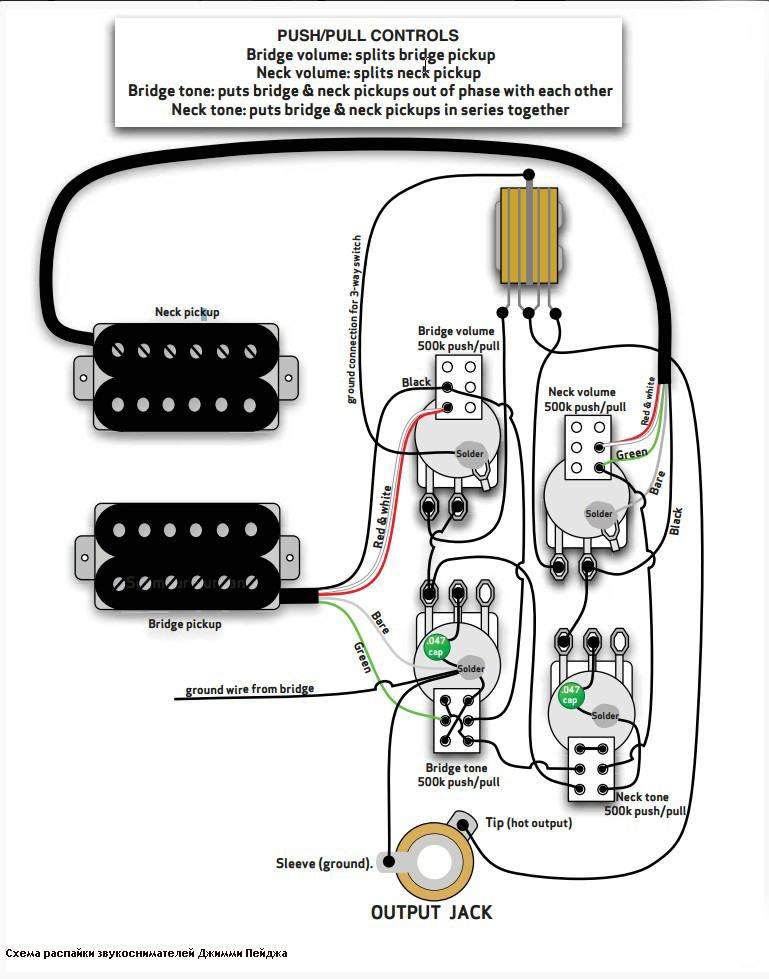

Какая из этих схем лучше?



Откуда идет провод Bare N.C. сверху фотографии?
Как сделать единое место, чтобы соединялось с экраном (как на изображении)?
Буквенные обозначения на потенциометрах присутствуют? Если их не, то как определить, что и куда паять?

... и добавил:

конденсатор обязательно паять через кусочек провода или можно сразу к ножке потенциометра? В чем разница?

... и добавил:

конденсатор обязательно паять через кусочек провода или можно сразу к на корпус потенциометра? В чем разница?

... и добавил:

Что может быть в самом худшем варианте гитарной электронике, если будет неправильно спаяна схема?

Какая из этих схем лучше?



... и добавил:



Откуда идет провод Bare N.C. сверху фотографии?
Как сделать единое место, чтобы соединялось с экраном (как на изображении)?
Буквенные обозначения на потенциометрах присутствуют? Если их не, то как определить, что и куда паять?

... и добавил:

конденсатор обязательно паять через кусочек провода или можно сразу к ножке потенциометра? В чем разница?

... и добавил:

конденсатор обязательно паять через кусочек провода или можно сразу к на корпус потенциометра? В чем разница?

... и добавил:

Что может быть в самом худшем варианте гитарной электронике, если будет неправильно спаяна схема?

Убьет током. НАСМЕРТЬ.
Кусочек провода нивкоем случае низя припаивать, т.к. изменится общая емкость системы и испортится звук.
п.с. а не вариант просто не меняя ничего в системе кроме звучков проста все контакты прогреть?
Я проста почти уверен, что старые шнур от утюга пробитый совковый конденсатор припой для пайки кастрюль и отсутствие опыта скорее всего в сумме дадут.... фекалии а не динамику.

waitNbleed, твой пост очень в тему тк можно реально убить звук. А еще я вспомнил вот это художество мне в 2008 как-то приносил паренек с музифорумса)
http://vk.com/album-23590820_155006482#/photo-23590820_253815544

ЖЕсть.     ладно еще подвальщики рукожоперы косячат. но заводские косяки это просто  .
Пардон за офтоп.
ТС. если есть энтузиазм,и уверенность в собственных силах, почитайте темы в крафте, там куча полезной инфы, особенно в темах про примочко строение. потратьте денег на нормальные провода, ничего страшного при наличии мозгов прямых рук аккуратности и старания вы не сделаете, максимум потенциометр сожжете.
да и начинать тренироватся лучше не с гитары.

Жесть. Так изуродовать гитару.

waitNbleed  Уже возьму нормальные провода. Если не найду конденсаторов лучше, то оставлю старые.

... и добавил:

Которые стоят в гитаре.

Самое главное аккуратность, и внимательность. Совет: используйте разного цвета провода для сигнала, и для земли, и еще есть очень неприятная вещь - петля, это когда гитарная земля земля и джековая земля, имеют контакт; земля от гитары должна идти ТОЛЬКО! от потенциометра, контакта экрана с джековым гнездом быть не должно иначе будет бяка. Да и очень важен паяльник с припоем, нивкоем случае не советские ими только "кастрюли паять", хороший припой, в виде катушки, и паяльник с тонким жалом ват на 25. для экранировки, заместо фальги и прочей ерунды, есть эми лак и графит, очень советую именно ими.

Я алюминиевым скотчем экранировал, не всегда удобно, но зато не грязно. Главное, потыкать иголкой на месте швов и прозвонить всё потом, чтобы экран был "единым".

За советы конечно спасибо. Но уже я начинаю еще больше запутываться.

Беру первую схему что выложил, экран делаю с фольги цельный. С фольгой будет соединяться только джек для гитарного кабеля. Кабель покупаю хороший для пайки электроники. Звучаки экранировать не буду. Куплю еще хороший припой. Еду забирать звукачи и потенциометры

Может я и ошибаюсь, но алюминиевый скотч - это таже фольга по сути, но уже с нанесённым клеем.
Если нет мультиметра, настоятельно советую приобрести.

https://guitarplayer.ru/index.php?topic=241444.15
тема с тем как я издевался над своей.
Графит просто аэрозоль с надписью графит 33 продавался в соседнем радио магазине.
я думаю он в любом радио магазине будет. вообще можно использовать любой токопроводящее покрытие.
главное чтобы сопротивление было как можно меньше. фольга ето фигово, потму что ее фиг приклеишь в узлом пространстве, ровно не отрежешь,соединять неудобно, и самое уродское ето клеить ее на задние стенки, оч неудобно. а графит ето аэрозоль, пшыкнул и готово, единственный минус можно запачкать все вокруг, и оттирать потом замучаешся. стол ковр там и тп.

... и добавил:

waitNbleed Паяльник с тонким жалом есть, ват на 15-20 ... точно не помню и где изготовлен тоже. Вот так всегда. Вот только нашел хороший цельный кусок фольги, а тут уже не подходит

эми лак и графит. Название, марка, кто производит, где можно купить?


http://www.chipdip.ru/product/graphit-33-200.aspx я пользовался таким.
я покупал в соседнем дворе где был радио магазин=)
впринципе подойдет любое покрытие способное ловить наводки.

c фольгой будет соединяться только джек для гитарного кабеля.

насчет етого мне кажется не стоит,  в интернетах писали что ето петля и так делать не стоит, обосновать не могу не помню уже.
фольгу не рекомендую потому что заклеивать внутренние стенки полостей, острые углы очень неудобно, фольга мнется, скотч криво клеится. да блек графит круто смотрится.
п.с. если интересно у меня была тема где я издевался над своим паленищем.
человек экспериментировал:
Bob: Результат собственных экспериментов: Медный спрей: 50Гц-56дб 100гц-55дб 500гц-43дб 1кГц-40дб 3кГц-35дб 10кГц-27дб 1Мгц-2дБ Графит спрей: 50Гц-55дб 100гц-55дб 500гц-41дб 1кГц-38дб 3кГц-32дб 10кГц-21дБ 1МГц-1дБ Аллюм фольга: 50Гц-63дБ 100гц-63дб 500гц-63дб 1кгц-65дб 3кгц-66дб 10кГц-62дб 1мГц-42дБ Медная фольга практически повторяет результаты аллюминиевой но лучше на 2дБ. При условии выходного сопротивления ПАССИВНЫХ датчиков 10кОм, индуктивности 4,7Гн, емкости 293нФ. При увеличении сопротивления (индуктивности) датчиков наводки увеличиваются, при увеличении ёмкости наводки уменьшаются (и наоборот). Я думаю, что увеличение помех с ростом частоты может приводить к увеличению шумов входного каскада преда, и даже к его самовозбуждению! У АКТИВНЫХ датчиков выходное сопротивление пренебрежимо мало, поэтому нет никакой разницы чем экранировать... Можно даже обойтись и без экрана, при наличии качественной экранировки схемы, провода и самого датчика. Судите сами.
