Доброго времени суток.

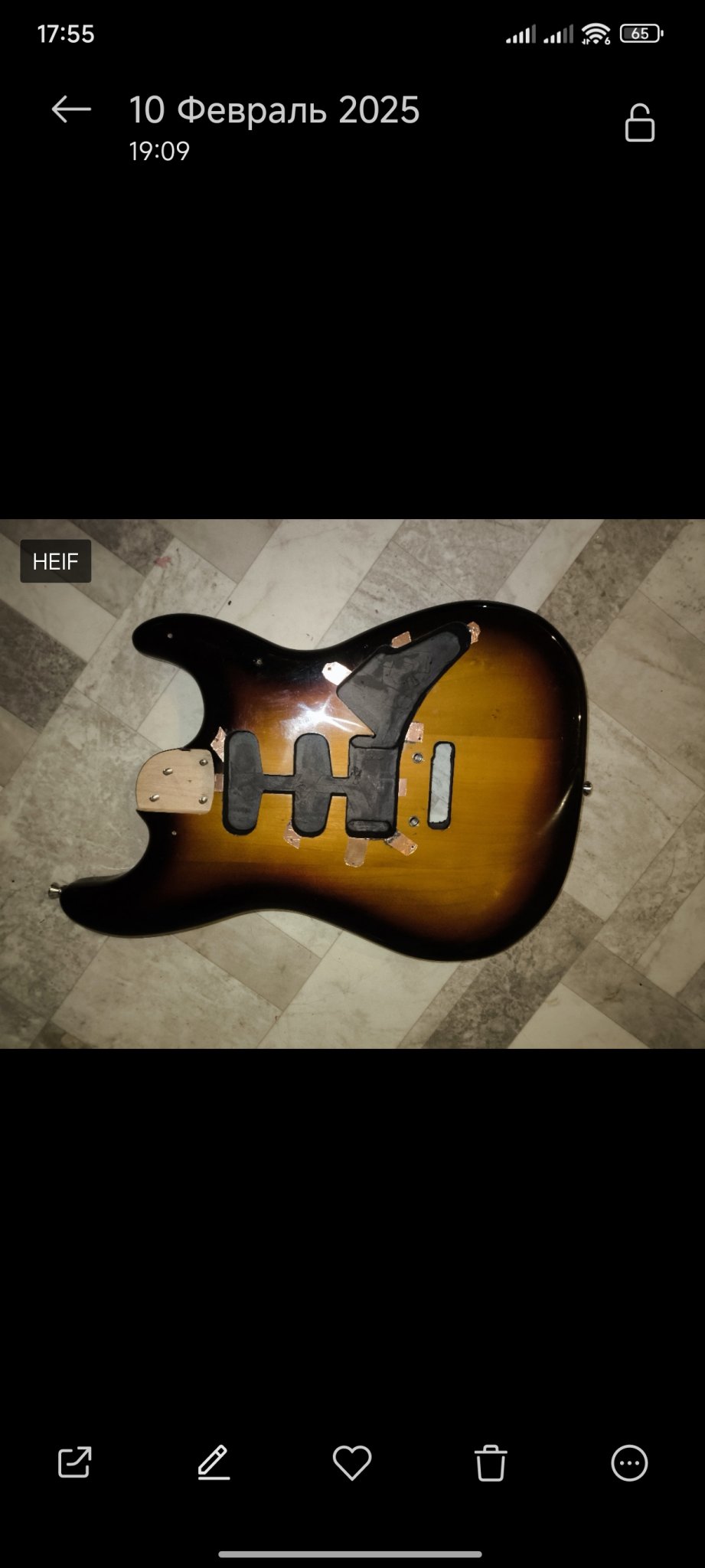

хочу заэкранировать графитом, а на пикгард медный "скотч".
нужно ли землю крепить непосредственно к экрану графитному,
нужно ли экранировать вход Джека
и нужно ли менять все провода на экранированные
и какого сечения должны быть провода.
Спасибо большое!!!!

приветик
мазаль тов графит и медная лента эт верняк да
гитарка у тебя типа того

отдельно землю крепить к графитовому экрану не нада
ну потенциометры то прифигачены к пикарду а он в медной ленте вот тебе и контакт
тока проверяй тестером на прозвон чтоб и графит и медная лента звонилась и когда пикард касался графита ну
 когда ты прикрутишь его
со входом джека давай отцов подождём чо скажут я тебе в твоём случае верняк не отвечу
(я ведь знаю что ты задумал да, ну звезду на корпусе потенциометра сделать в одной точке всё, во чо нашёл чисто твой случай и ответ на вопрос: https://guitarplayer.ru/equipment-craft-guitars/nekotorye-dopolneniya-po-ekranirovke-gitary/msg1632963/#msg1632963)
провода нужны не экранированые ну у тебя и так то проводка вся в контуре экрана будет под крышкой
а сечение я вот воще 0.75 юзал медянку аудио ну не было других паяй те что удобно

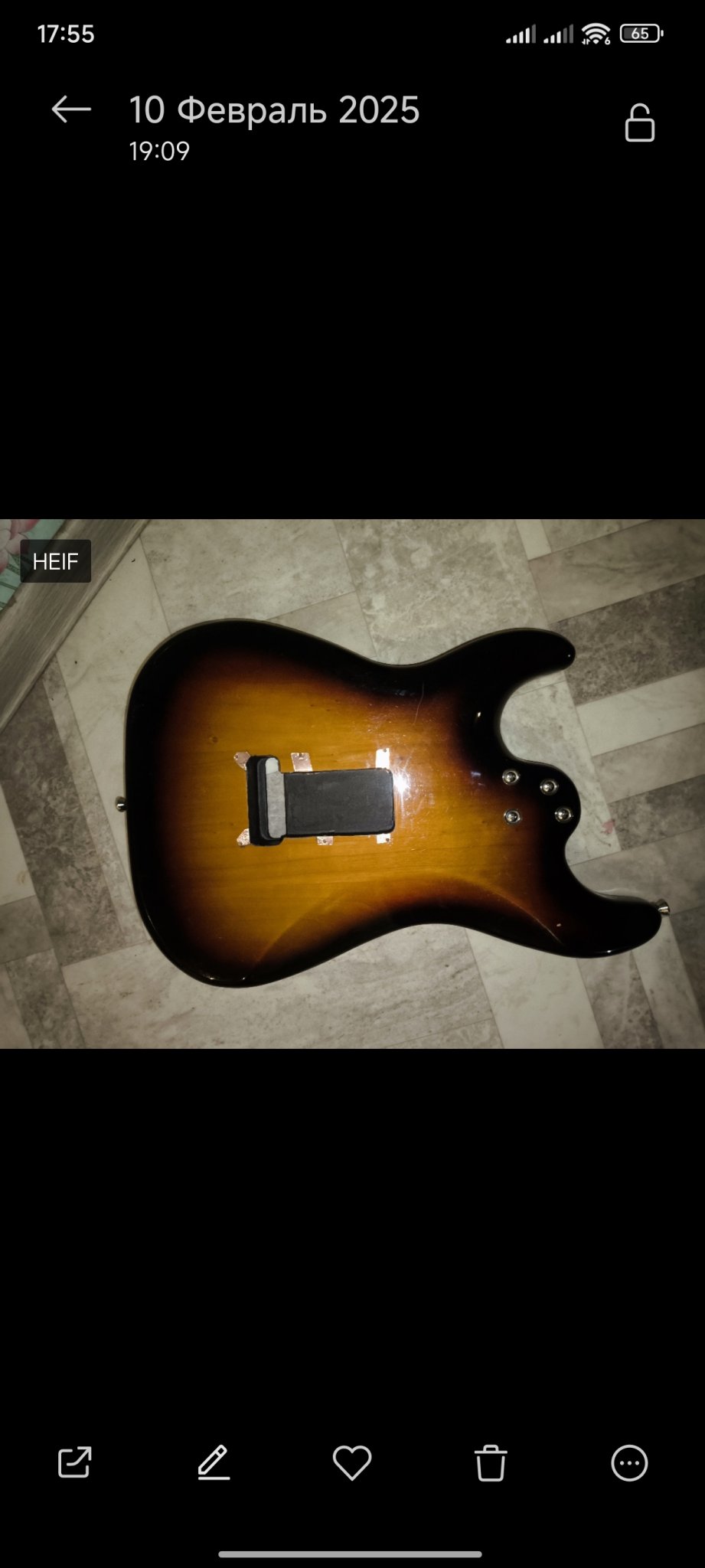

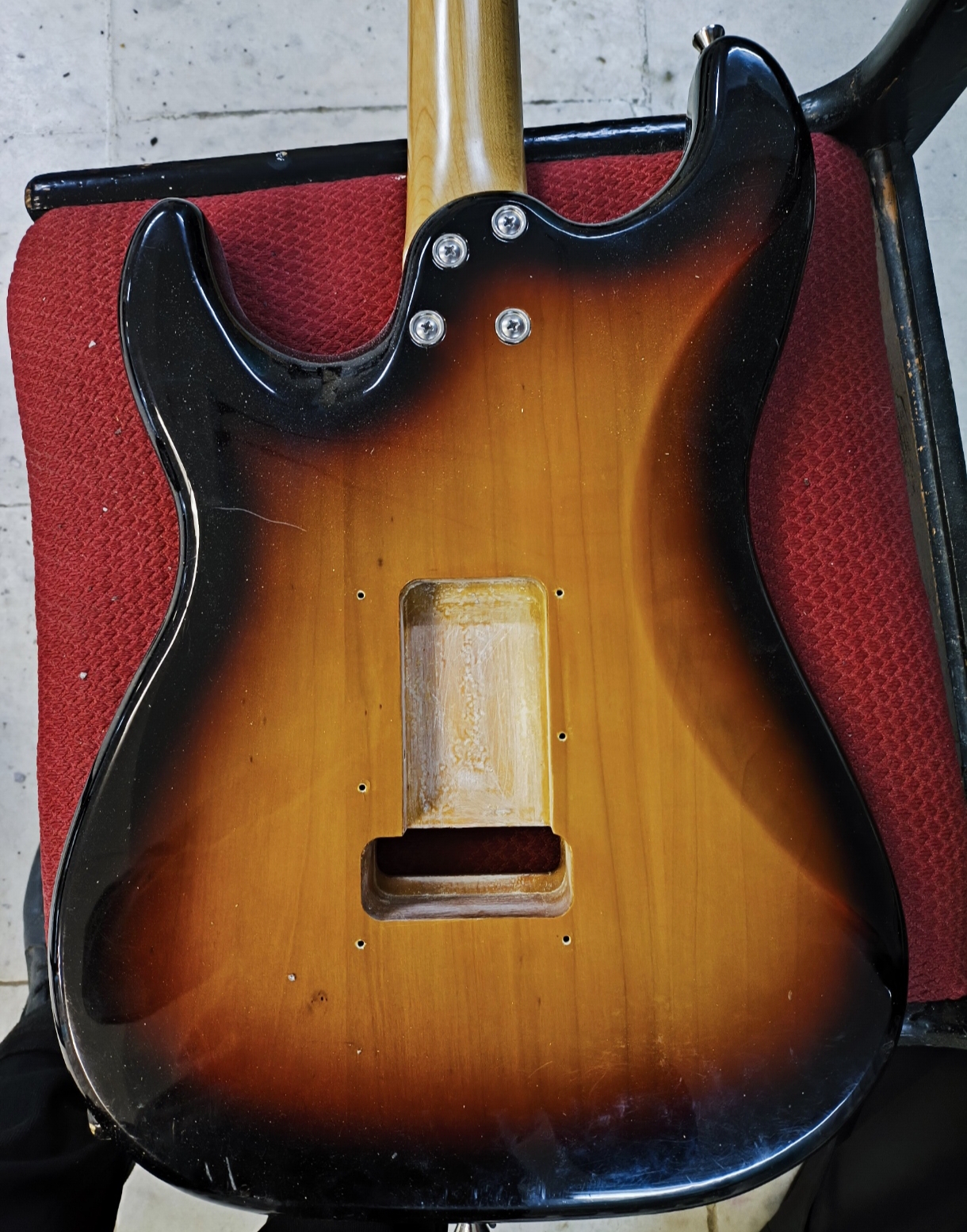

А ещё вопрос нужно ли экранировать эту область?

взади экранировать не нада

Спасибо огромное!!! А если я сзади всё-таки заэкранировал это плохо?

не не плохо
просто толку нет
ну тама провод ж земляной от машинки да и всё

а по передку лучше так сделай
чтобы пикард по всему периметру касался
ну имел контакт с экраном когда прикрутиш его

Спасибо огромное!!!!

ай да нормас всё

... и добавил:

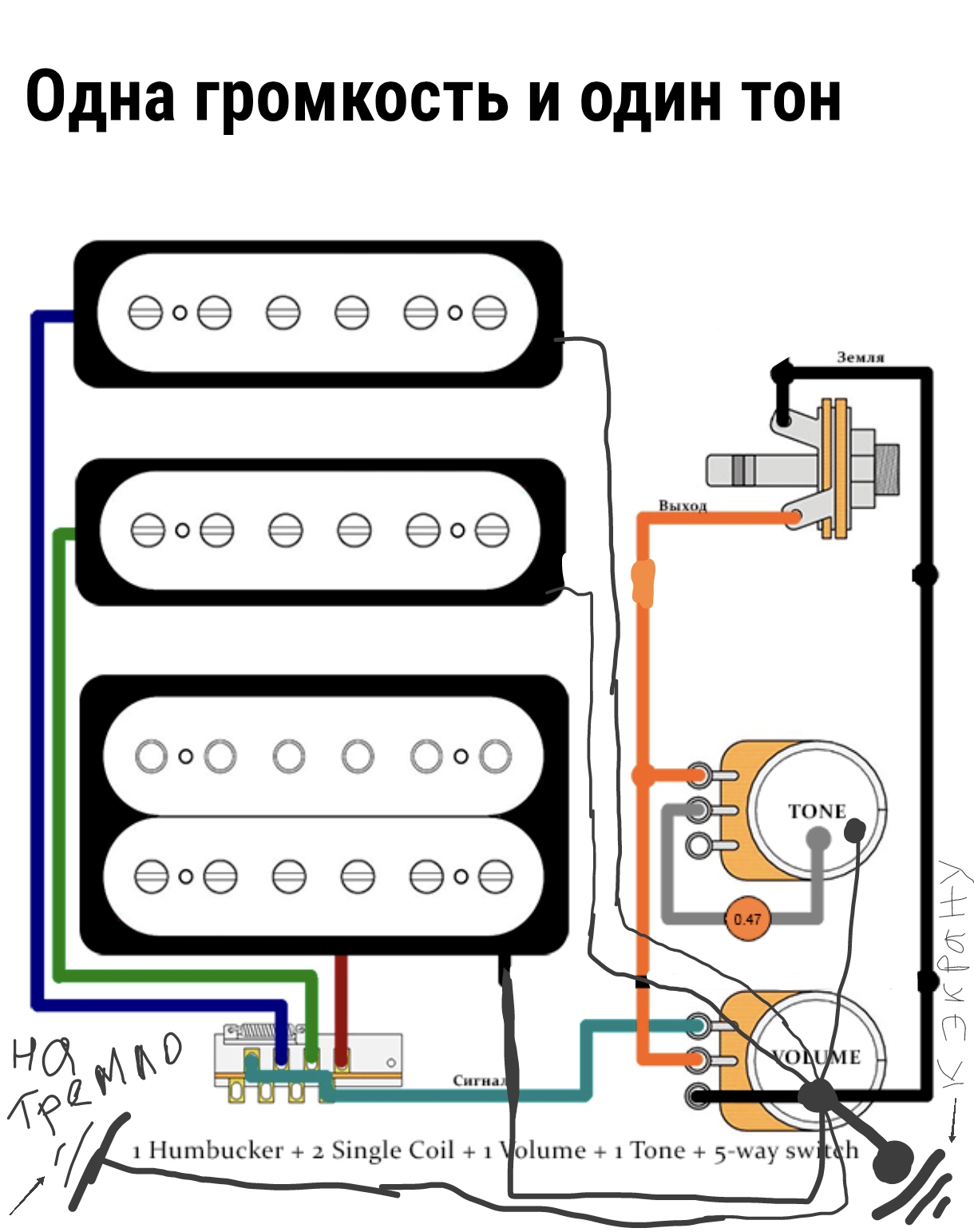

Родная схема вот такая, куда только с джека + не помню, оторвался.

сигнальный оторвался он на средний лепесток потенциометра громкости идёт от входного гнезда

... и добавил:

Я планирую вот так.

не планируй так
у тебя земелька провод с крышки потенциометра тона на крышку потенциометра громкости
он не нужен
они оба корпусом прижаты к экрану уже есть контакт
лишний провод.

. Боюсь упустить просто что-то, кучу инфы и "фильмов" про это дело пришлось перелопатить, подзапутался мальца. Некоторые рекомендуют землю всю в воздухе собрать, идея мне нравиться, только вот куда всю эту землю потом цеплять немного не понял. И нужно ли при этом м/д собой поты землёй крепить?

при экране у тебя уже оба потенциометра на медной ленте
уже есть контакт меж ними никакой меж ними провод не нужен

у меня так всё в воздухе
но ты сначала по класике запаяй
не понравится будешь в воздухе собирать

 куда цеплять
ну от земляного лепестка джека входа проводок снимаешь изоляцию 1см
полукруг или Г образно делаешь и облуживаешь
и на эту шину всю емельку и собираешь
вот и всё.

но ты сначала по класике запаяй
не понравится будешь в воздухе собирать

вот тебе мож пригодится
ну бридж земляной провод само собой рзумеется в уме держи
и на цветовую маркировку не смотри у тебя своя

Спасибо огромное!!!!


... и добавил:

Уж извините возможно за тупость. Получается так должно получиться

(нажмите чтобы показать/спрятать)

сразу повзрослому захотел
звезду в воздухе все земельки в одном

тогда дупло входа джека тоже медной лентой или графитом урабатывай
вот как я тут сделал смотри фото https://guitarplayer.ru/equipment-craft-guitars/10691082108810721085108010881086107410821072-107510801090107210881099/msg12418684/#msg12418684
когда кончишь прикрути гнездо джека с пластиной
и прозвони
ну один щуп на гайку разьема джека
а другим щупом потыкай в разные части поверхности экрана
должно везде звонится
для ништяка ещё выставь замер сопротивления на минимум 200 Ом
и также потыкай
должно стремиться к нулю
у меня 4 - 6 ом везде
ну от гайки джека в любую точку экрана
но у тебя графит мейби будет больше хз
там увидишь

 пластина входа джека должна соприкасаться с экраном
и тогда схема будет такой
дорисовал твоё



и не трогай крышки потенциометров
они у тебя уже на медном экране корпусом сидят
а медный экран будет только в одном месте контачить
ну со всей твоей начинкой
смекаешь да
с пластиной входного джека
вот тебе и контакт

ну про бридж ты понял да
там пластина вкрущена в дерево куда пружины ципляются
вот туда припаяйся

и точку где все твои земли в один пучок изолируй
изолируй надёжно
ну там термоусадка с большим диаметром например

я себе шину сделал чтобы отпаивать припаивать чо захочу
а ты как хочешь себе лупи

не используй активный флюс
отмывай спиртом после пайки или уайтспиритом
ну ватной палочкой например
и не перегревай долго паяльник не дави
и много припоя не нада
прям чутка
кап и всё

и ещё чотко въежай
что если у тебя в доме дофига импульсных блоков питания
всякие ноутбуки планшеты мобилки роутеры
и если ещё нет заземления в розетках
то сильно не поможет всё
ну тем более на синглах.
в уме держи.

и запомни
пластина звукоснимателя должна быть заземлена
перед тем как впаивать их
прозвони
ну один щуп на пластину
другой по очереди по проводам из звукоснимателя
хоть один должен звонить
значит пластина заземляется
в этом случае тебе надо избежать вторичного заземления пластины звукоснимателя через крепёжные винты на пикард с медным покрытием
держи это в уме.

---

или просто спаяй по своей схеме
ну там где все земельки на крышке потенциометра
мож понравится

я то себе звезду в воздухе от скуки намутил
ну интересно было много хорошего слышал

Есть человек который умеет, сам себе вроде всё шаманит
 Товарища этот на басу играет

Старый конь борозды не испортит!

хренова что не ты паять
эфект сломаного телефона будет
ну когда инфу передают передают а в конце финиш

если глухой экран и он только у пластины крепежа входного джека контачит
и на крышки потенциометров ничего не лепится
то экранированые провода нафиг не нужны
ну суть то заключается что экран глухой как консервная банка
и все потроха в нём уже заэкранированы
смекаешь да

а вот прозванивать пластину звукоснимателей и проводы от них нада очень
если есть контакт и пластина заземляется
то тебе циркулём нада там где шурупы вкручиваются держателей звукоснимателей фольгу снять кружочком
каждый звукосниматель должен только в одном месте ийти на землю
ну ты понял да если пластина звукоснимателя заземляется по проводу уже ну например тот что без оплётки идёт от звукоснимателя
вот тогда через крепёжные шурупы контакт с экраном нада исключить
вот это блин очень очень важно.

во избежании экцессов я снова предложу особо не париться с звёздочкой в воздухе
а тупо запаятся по твоим первым двум схемам
ну тама где как у большинства на крышке потенциометра земелька собирается
вот тогда можно гнездо джека не экранировать
и заодно пускать от джека экранированый провод.

ну а по китайским звукоснимателям
то тама дофига ништяковых типа Donlis Fleor и тдтп
короч вся жизнь впередеи
наиграешься ещё
звукосниматели всё равно часто меняются
покупаются и продаются
считай как расходник
поиграл захотел нового

---

а у меня вопросик к более опытному  Geezer
вот как так что на одних схемах конденсатор на тон припаивается на среднюю ножку и идёт в землю
а на других он паяется на среднюю ножку тона и идёт на правую ножку громкости
а в чём будет разница?

Ясно, спасибо большое. Вот ситуация в корне меняется. Этот старый конь как сказали выше говорит паять будешь сам, а я буду контролить. Чтобы сам научился и не скучал потом вопросами что да как. Так что возьму свои кривые руки и вперёд. Хотя я же сварщик, думаю что-то да выйдет. Результат потом скину.

ок
ну у тебя пару схем
и рекомендации
выбереш спаяешь

просто для понимания представь
что ты заряженый частиц в проводнике
идёш типа по коридору
и у тебя не должно быть дверей направо и налево
выбора куда сворачивать не должно быть
зашёл в гитару вышел из гитары
всё

осознаешь почувствуешь
и не будет у тебя земляных петель.
