Для начала скажу, что я радиоэлектронный кретин. Физику в школе я прогуливал, работы списывал, а теорию и краем глаза не читал. И никогда не думал, что, поступив в лингвистический, займусь (громко сказано) ремонтом музыкальных инструментов, в том числе и пайкой темброблоков. Взял у друга его старый добрый бас "Белорус". Сделал всё, что было под силу, остался только темброблок. Старые "кишки" были абсолютно неработоспособны и выглядели страшно, потому паял я по относительно подходящей схеме из сеймор дункан. И всё, вроде как, работает: тон, громкость, тумблер свои функции выполняют, однако фонит всё это дело до ужаса страшно. Фон усиляется при касании до струн, колков или бриджа, уменьшается при касании до разъёма джека, а увеличивается вдвое при ручке громкости, повёрнутой на 50%. Что же делать? Заземлил что-то не так? Или компоненты хреновые? Заменил только конденсатор, остальные (пускай и заказал новенькие резисторы на 500Ом) оставил старые из-за своего скупердяйства.

Пайку тумблера не нашёл понятную. На Дункане какая-то непонятная вещь с четырьмя парами контактов, когда на моем тумблере их три пары, потому паял так, как было напаяно изначально - контакты 5-6 1-2 3-4 спаяны вместе, а из 2 провод идет в резистор громкости. Очень прошу помочь с проблемой!

Фото не прикладывается, попробую позже.

На басу Беларусь уже стоят хамбакеры, если мне не изменяет память.

Да, там были замечательные хамбакеры, но один исчез в небытие, а второй оставлять не решился - положил на склад до лучших времён. Стоят теперь б/у синглы. Кстати, фонили тоже, когда ставил на другую, проверенную временем бас-гитару, но не так дико, как фонит вся система здесь

... и добавил:

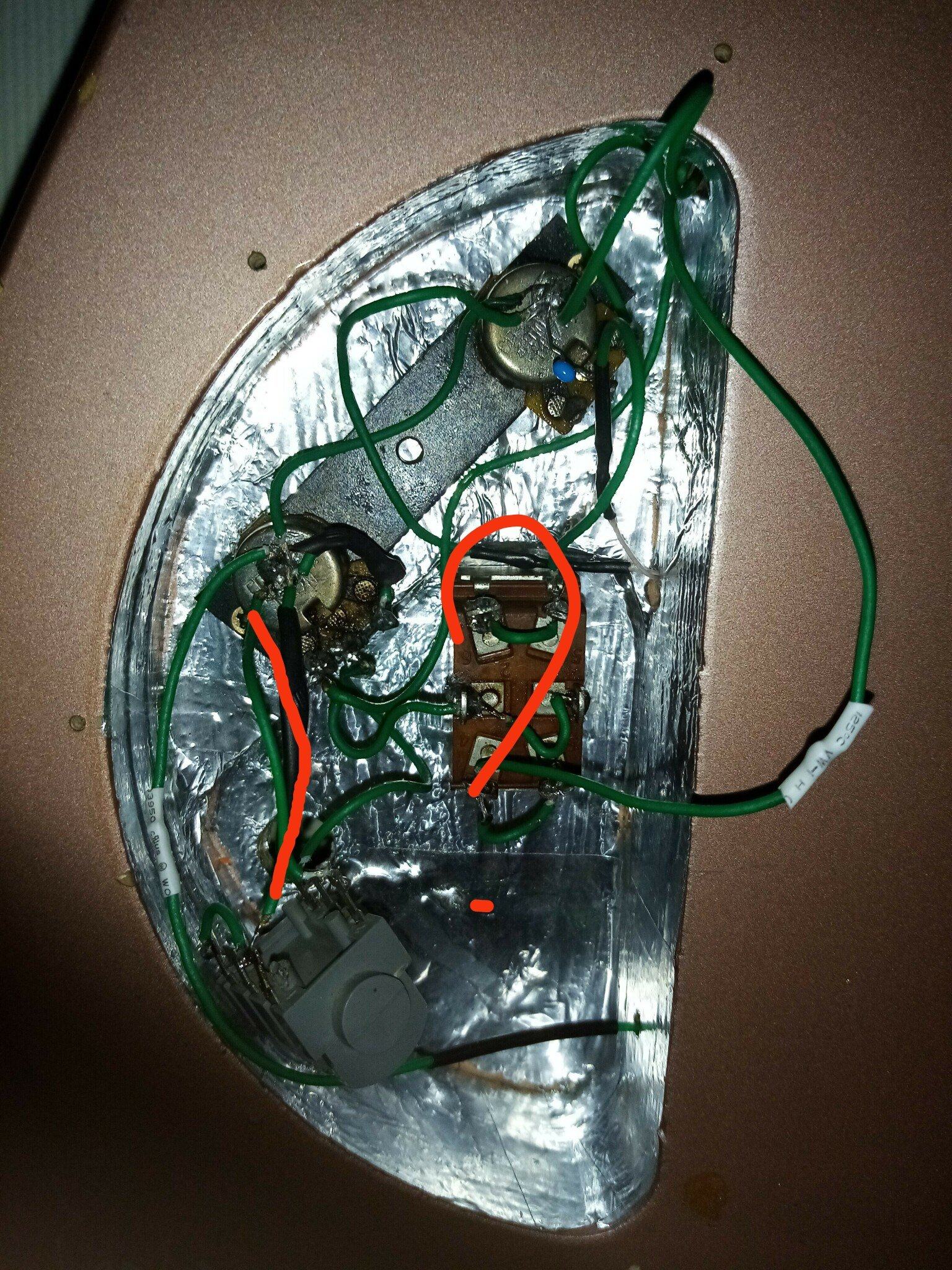

Прилагаю фотографию!



... и добавил:

А как так я мог напутать? Паял всё по схемке с Дункана, на синглах, что есть у меня сейчас, земля от сигнала ничем не отличается - один заземляй, другой паяй к кишкам. Фаза, как я понял, это сигнал

Землю собирать рекомендуется в одной точке, а не размазывать по двум потам.
В целом всё равно по фотке тяжело понять что там куда идёт и правильно ли оно по схеме или нет.
Подозреваю что земляная петля, да может напаяно где то неправильно.
Провода тоже надо минимизировать по длине.

Читал, что даже если точек заземления несколько, они должны быть соединены вместе, потому решил сделать две, чтобы не мучаться особо с длиной проводов. Перепаяю тогда всё на одну, но придется нарастить провода (кстати, сильно на звук влияет?)

Когда земля размазана по нескольким точкам, то получается антенна, которая и ловит электро-магнитные наводки.
Должна быть звезда. Длина проводов в данном случае не важна, если они проведены максимально кратчайшим путём (желательно).
Ну вот перепаяешь и сам послушаешь - может и ничего не измениться, если основная проблема не в этом, а может и лучше станет.

Я обычно использую поты CTS с медным штоком, который так же контактирует с крышкой пота, на которую  обычно так любят собирать землю и некоторые паяльщики в итоге просто убивают этот многострадальный пот неправильной пайкой.
Мне эта идея мучить пот совсем не нравится, поэтому я решил сделать всё по другому и поставил медную пластину на пикгард, в дырки которой заходят поты и зажимаются гайками, то есть паять землю проводом между потами не надо.
А на пластине есть вывод, куда я и собрал все остальные земляные провода.
В итоге пот от пайки не страдает вообще и поменять его, если что  - плёвое дело ибо земля не трогается.
Хоть у меня тоже не всё идеально с точки зрения теории, но с учётом остального экранирования полости гитары и заземления бриджа, эта у меня получилась самая тихая по шумам, хотя она с синглами, которые конечно гудят немного (совсем от этого никуда не деться), но с двумя датчиками в режиме шумоподавления уделывает и хамбакеры и активные EMG - именно по уровню шума.

с двумя датчиками в режиме шумоподавления уделывает и хамбакеры и активные EMG - именно по уровню шума.

так и должно быть, если синглы включены в противофазе параллельно... В хамбакерах-то катушки чаще последовательно скоммутированы.
