GIBSON SGJ 2014
« : Февраля 21, 2019, 00:50:37 »

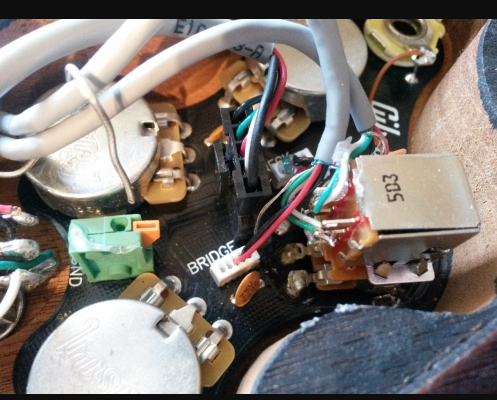

здравствуйте .GIBSON SGJ 2014..у кого есть такая гитара ..можете ли посмотреть правильная ли распайка бриджевого датчика на штекере

Оффлайн Vivaldis

  • Опытный
  • ****
  • Сообщений: 961
  • Репутация: +184/-3
  • GuitarPlayer.Ru fan!
Re: GIBSON SGJ 2014
« Ответ #1 : Февраля 21, 2019, 08:40:20 »


Оффлайн ku2 Автор темы

  • Опытный
  • ****
  • Сообщений: 524
  • Репутация: +24/-0
  • Санкт-Петербург
Re: GIBSON SGJ 2014
« Ответ #2 : Февраля 21, 2019, 10:19:45 »
если ориентироваться по надписи bridge.. тогда у меня ровно наоборот чем у вас.. хотя гнездо может быть впаяно тоже наоборот // проблема у меня такая - на бриджевом датчике фонит ..переключил тумблер в среднее положение фон уменьшается ..тумблер на нековый датчик фона нет / когда включен бриджевый датчик если дотронуться до провода в темброблоке фон усиливается ...получается не заземлен ..или катушки не в противофазу припаяны неправильно ?



... и добавил:

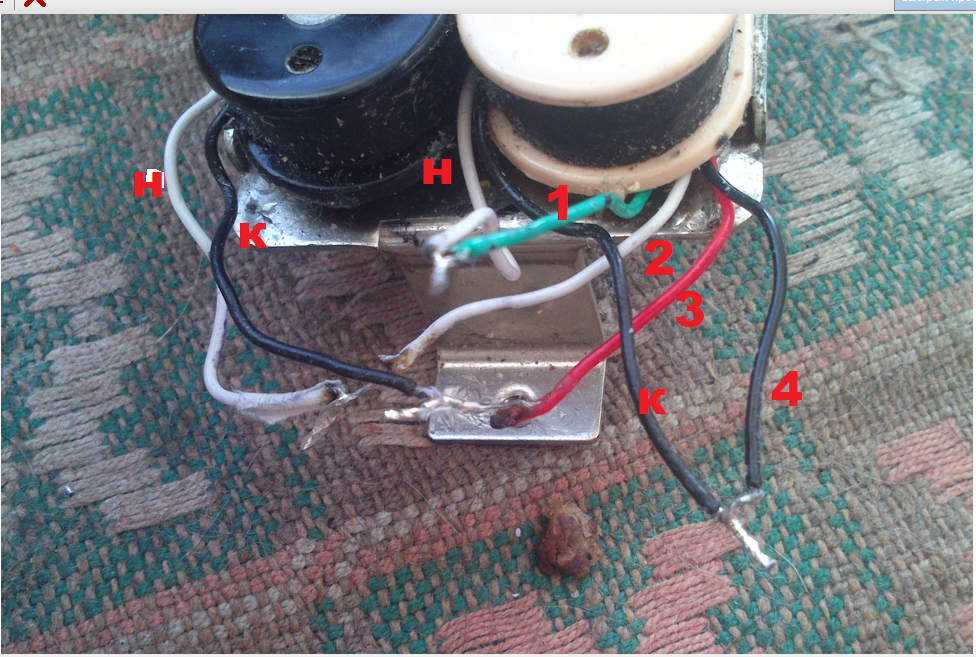

в этой статье есть фото где пишут про ошибку распайки шлейфа     / пункт 3 / http://jablog.ru/blog/guitars/4477.html

« Последнее редактирование: Февраля 21, 2019, 10:38:27 от ku2 »

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: GIBSON SGJ 2014
« Ответ #3 : Февраля 21, 2019, 17:25:48 »

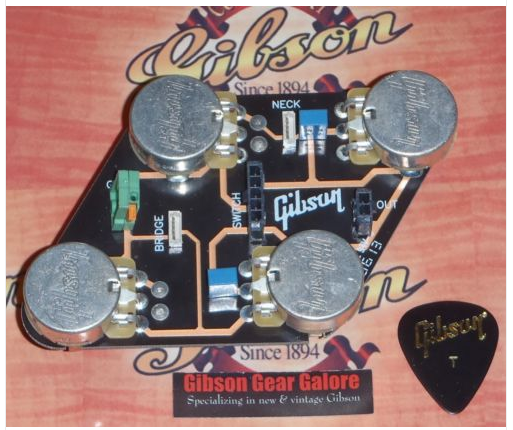

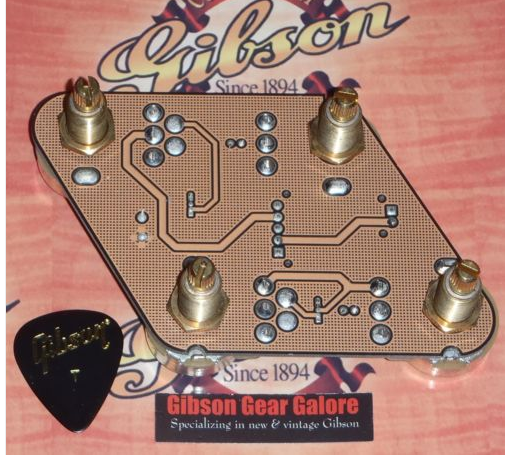

ku2, сними схему платы и прозвони датчик. там видно будет как катушки подключаются

Оффлайн ku2 Автор темы

  • Опытный
  • ****
  • Сообщений: 524
  • Репутация: +24/-0
  • Санкт-Петербург
Re: GIBSON SGJ 2014
« Ответ #4 : Февраля 21, 2019, 19:27:04 »

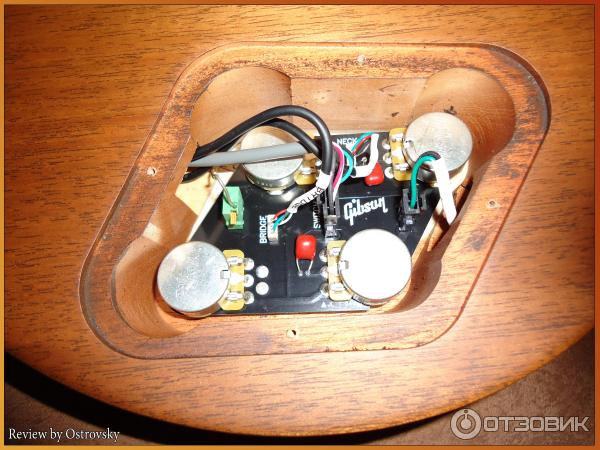

нихрена не пойму надо фото фишки с такой же гитары




... и добавил:

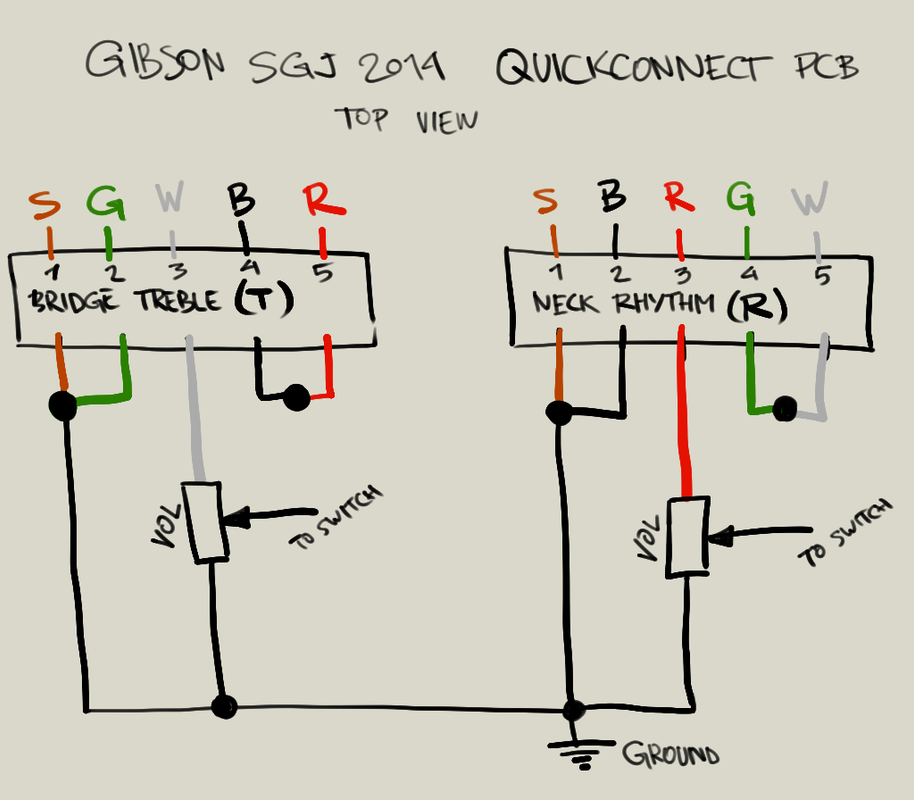

http://borisgermanov.blogspot.com/2016/08/gibson-sgj-2014-inside.html       все верно было у меня подключено

http://borisgermanov.blogspot.com/2016/08/gibson-sgj-2014-inside.html

... и добавил:

 :crazy:зря я кипиш поднял :crazy: :crazy: :crazy: :crazy: :crazy: :crazy: :crazy: :crazy: :crazy: ;D ;D :D :D ;) :) :crazy: :crazy: :rolleyes: ??? 8) :pozor:нашел на буржуйском сайте

... и добавил:







« Последнее редактирование: Февраля 22, 2019, 10:08:23 от ku2 »

Оффлайн Vivaldis

  • Опытный
  • ****
  • Сообщений: 961
  • Репутация: +184/-3
  • GuitarPlayer.Ru fan!
Re: GIBSON SGJ 2014
« Ответ #5 : Февраля 26, 2019, 09:24:34 »
Эти "горе мастера "из мастерской не знали что с этими коннекторами выпускаются датчики с перевернутыми магнитами и"перепутанными" проводами в разьеме.  Верните все как было  и ищите фон в другом месте.

Оффлайн ku2 Автор темы

  • Опытный
  • ****
  • Сообщений: 524
  • Репутация: +24/-0
  • Санкт-Петербург
Re: GIBSON SGJ 2014
« Ответ #6 : Февраля 26, 2019, 09:53:32 »
на место вернул...а где искать то ?кабель brige работает как антенна ..хотя оплетка его на земле..трогаешь его и фонит  :hmmm:

Оффлайн Vivaldis

  • Опытный
  • ****
  • Сообщений: 961
  • Репутация: +184/-3
  • GuitarPlayer.Ru fan!
Re: GIBSON SGJ 2014
« Ответ #7 : Февраля 26, 2019, 13:08:16 »
Оденьте дополнительный экран на провод датчика и забудете о фоне. Плюс доп. экран на провод от переключателя. Или поменяйте все экранированные провода на нормальные. Это беда на только лпж. Пришлось на стандарте так поступить . Теперь тишина.

Оффлайн ku2 Автор темы

  • Опытный
  • ****
  • Сообщений: 524
  • Репутация: +24/-0
  • Санкт-Петербург
Re: GIBSON SGJ 2014
« Ответ #8 : Февраля 26, 2019, 15:06:11 »
спасибо за совет  ;)
