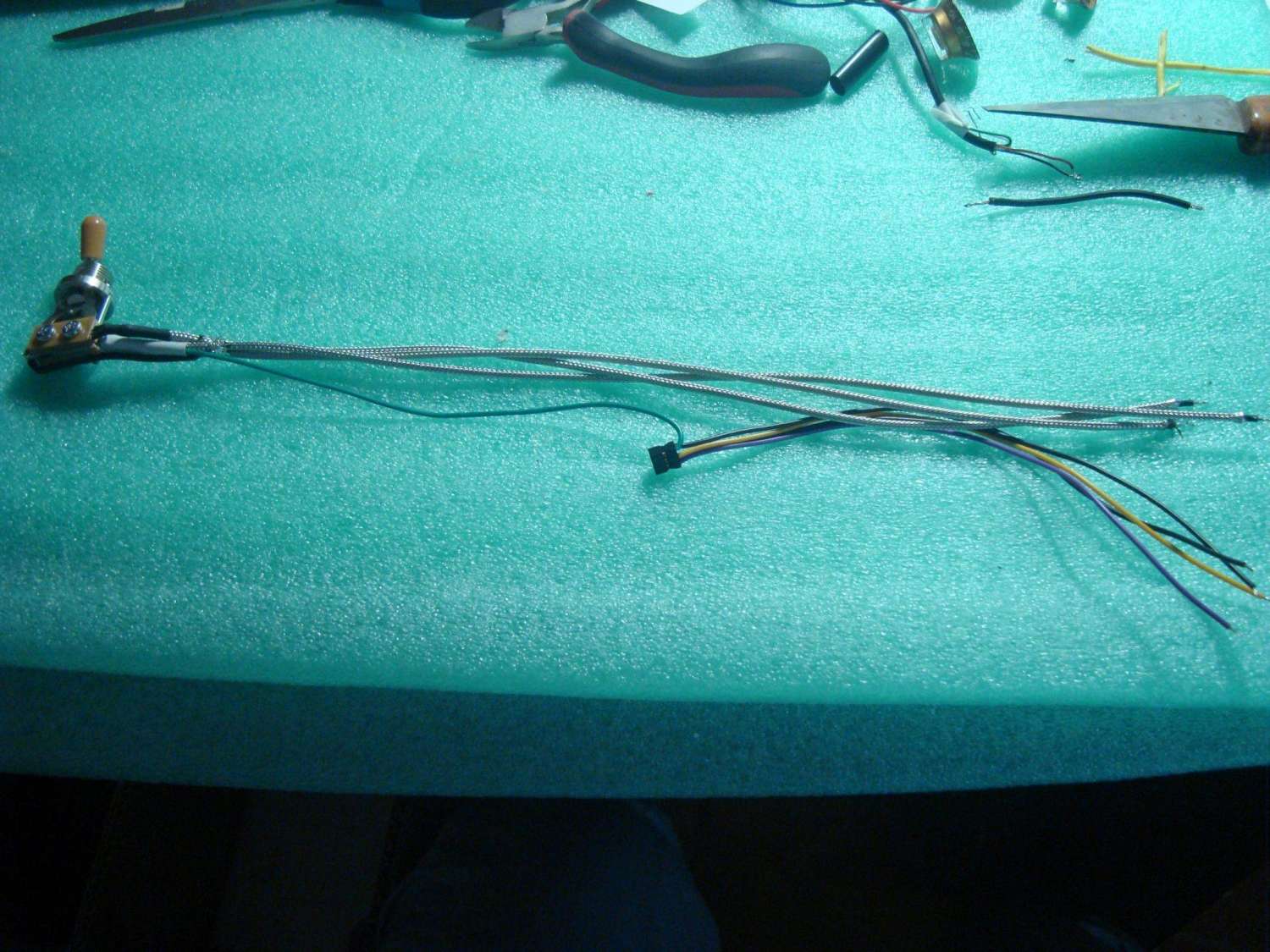

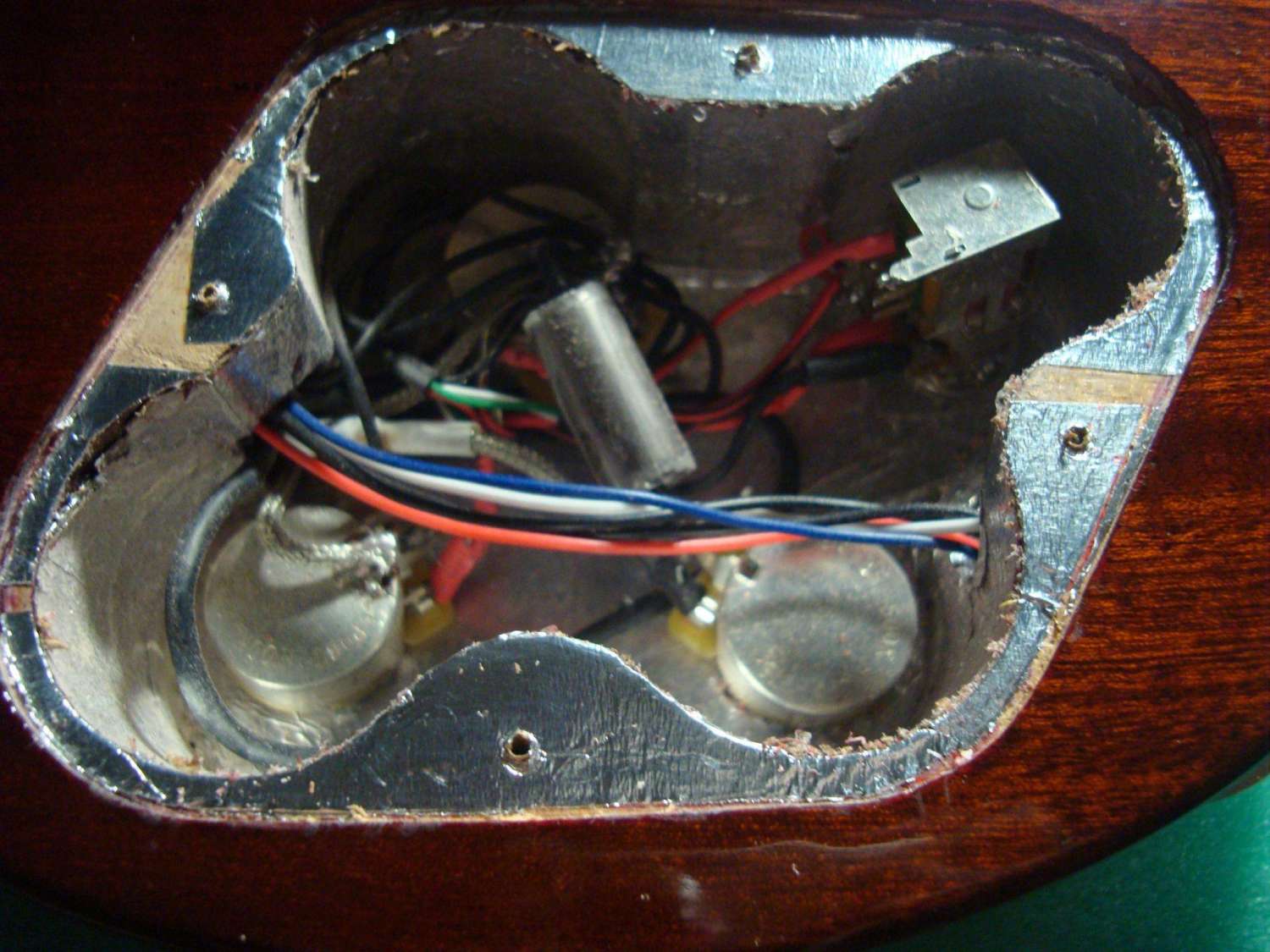

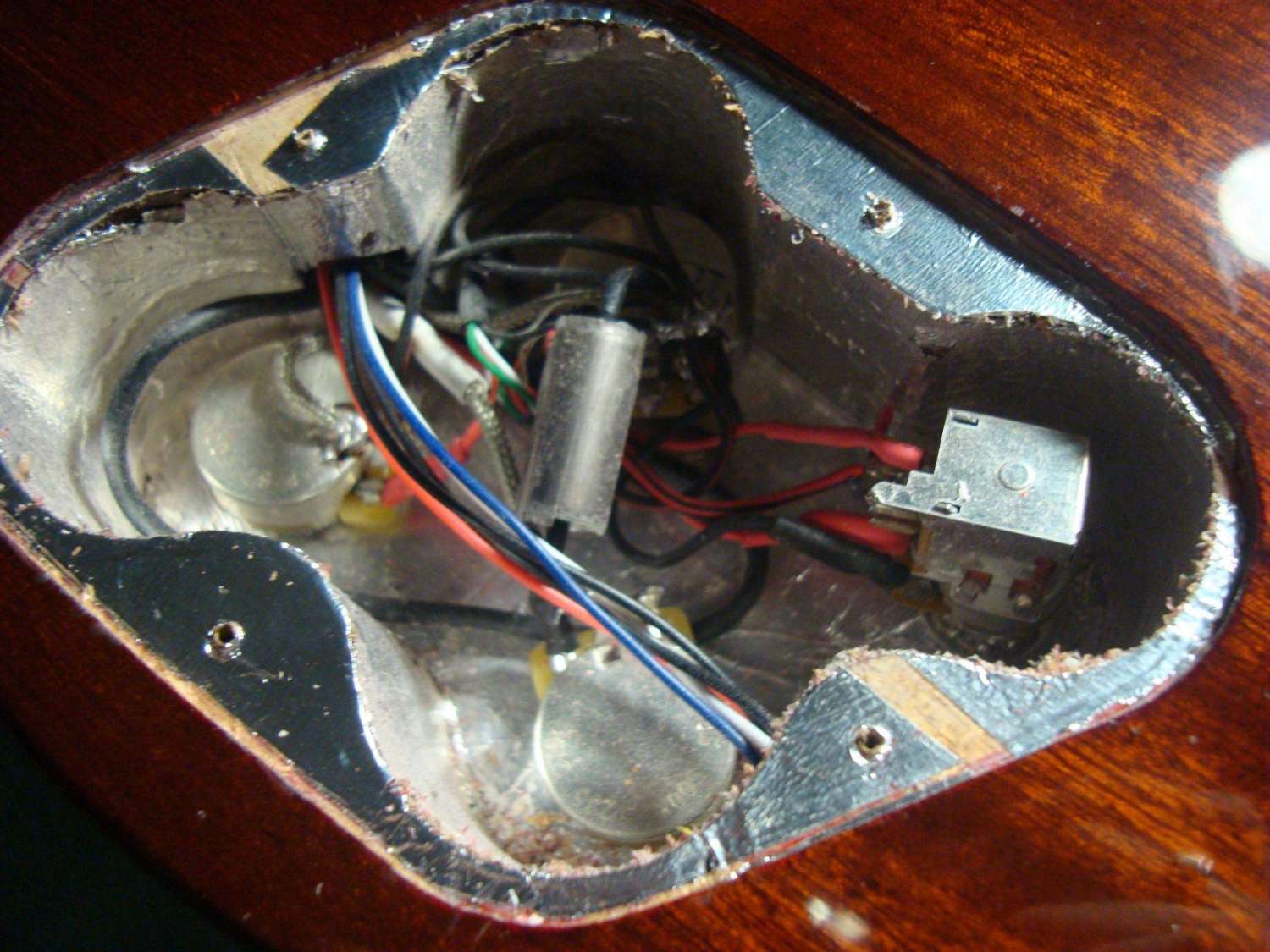

Типа того  Вообще почитай перед началом, в шапке этого раздела есть темка по экранировке, там все очень подробно и интересно про земли и петли описано  Я вот прочитал распаял, прямо радуюсь  Я правда распаивал не моножилой а экранированым, запаивая экран на корпуса потенциометров, правда у меня там ну ооооооочень много проводов ввиду пьезо-преампа и смотрится это конечно пауком  скорее всего перепаяю все и закреплю везде хомутами... Мне еще приходилось провода наращивать - стандартные оказались короткие В любом случае основные правила соблюдены и гитара молчит

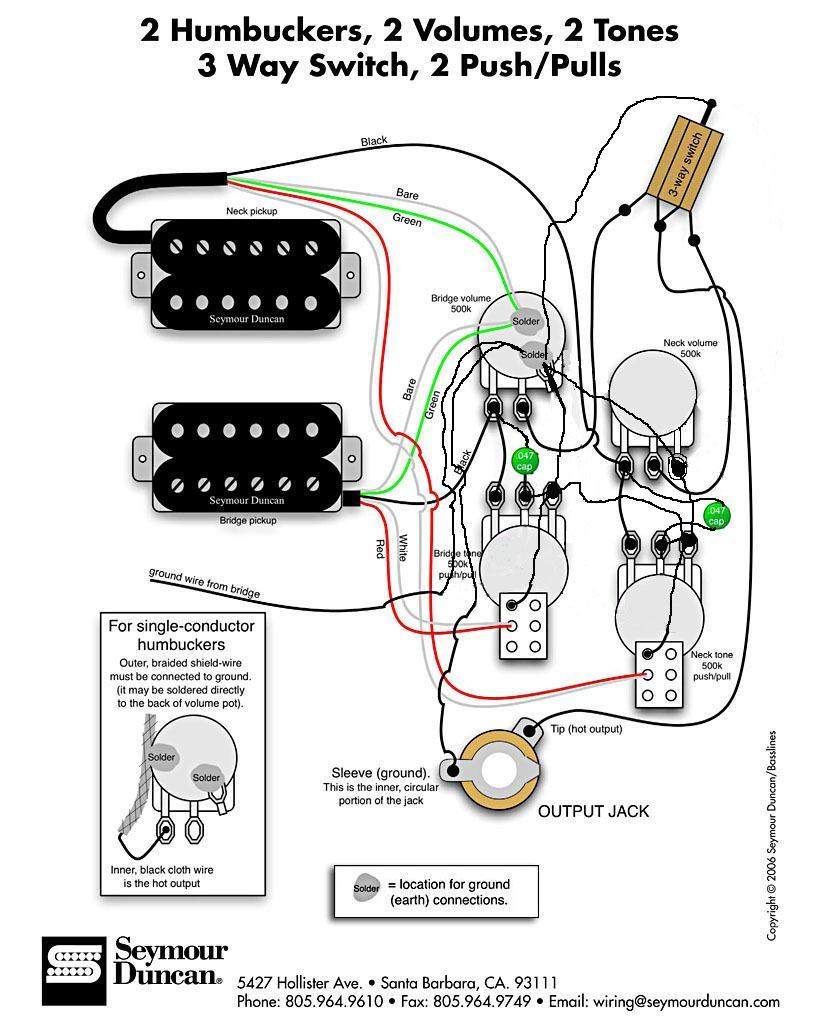

Уважаемый AZG, ... Вы именно это имели ввиду?


И да... почему .022 ? а не .047 ?   и на сколько ... V брать?

... и добавил:

Какие из двух выбрать?

1)   http://www.ebay.de/itm/360681160742?ssPageName=STRK:MEWAX:IT&_trksid=p3984.m1423.l2649

ИЛИ

2)   http://www.ebay.de/itm/271165532077?ssPageName=STRK:MEWAX:IT&_trksid=p3984.m1423.l2649

Влад Теремшонок, ) Мне пока главное сама распайка.. я правильно конденсатор "распаял" на схеме что выше?

... и добавил:

Вроде как прочёл что 047 это больше для хамбов... а 022 это как бы для сингл коил... видимо 033 это для всего... но тут ещё как бы есть разница в V ?.  Например может быть 100V  и до 600 V   а  то и все 1000V

Но опять же не уверен, так как в электронике я нуб, только если собрать по готовой схеме

ТА же ерунда)   По готовой схеме смогу))) Вот потому и мучаю уважаемого AZG,  чтобы вывести уже окончательную схему по которой уже спокойно смогу работать)

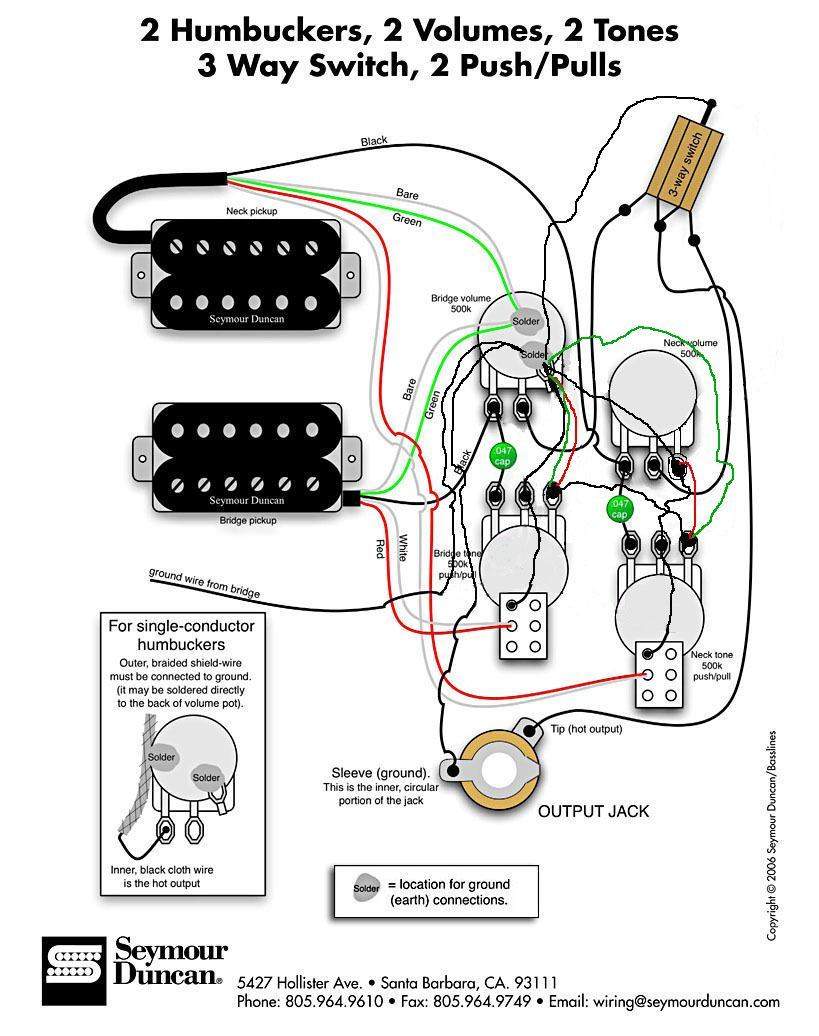

Вроде как с землёй разобрался. Но не уверен до конца... А вот с конденсаторами, уважаемый AZG, расписал как он сам делает. Я вот не уверен что я всё правильно понял. Но по тому как понял, накидал новую схему. Вот жду от него подтверждения. Если даст добро, то приступлю к делу... А если нет, то буду поправлять в соответствии с его советами, до тех пор пока не получится окончательная схема.

По конденсатору - все типовые ЛП имеют 22н. Старые возможно и имели 33н, но сомневаюсь, быстрее всего краска выцвела из красного в оранжевый на конденсаторах. Кто не в курсе, красный обозначает цифру 2, оранжевый цифру 3. Посмотрите на старые ЛП, на кондерах полоски с маркировкой номинала. Сказок по этому поводу много.

47н как-раз рекомендуется для синглов, это классика для старого Фендера. Дает бОльший срез ВЧ, сглаживает остроту синглов.

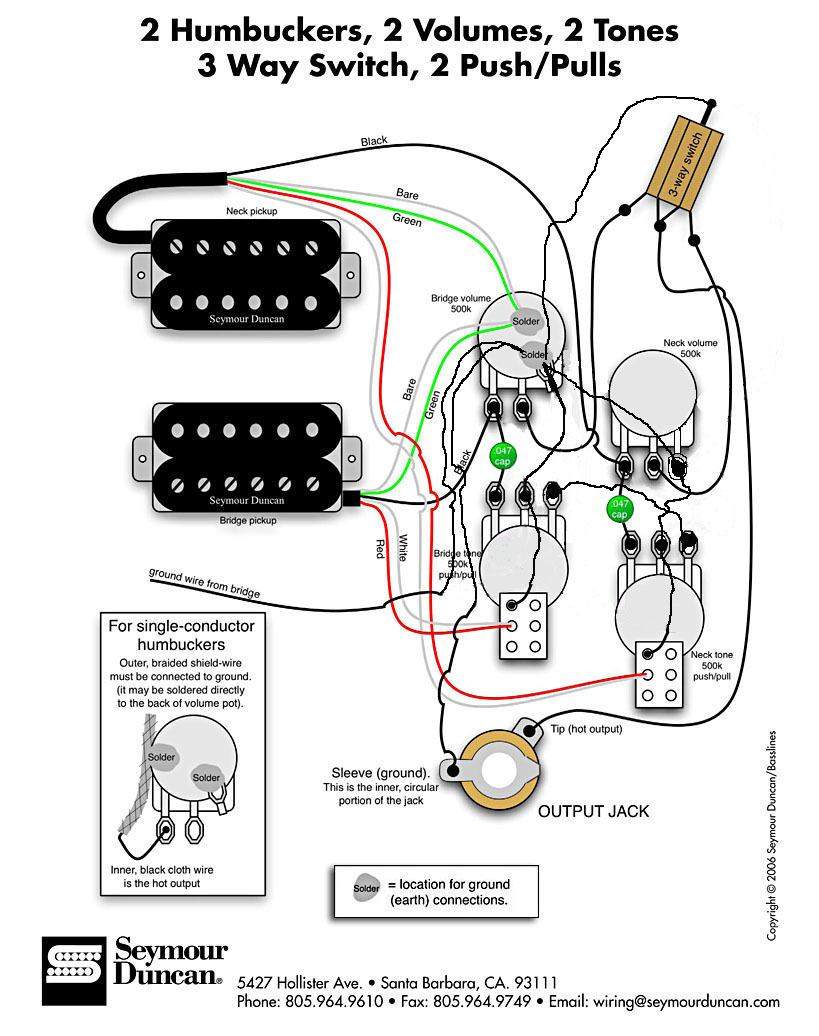

По последней схеме. С конденсаторами ошибка. Надо перемычку слева между потами убрать и вместо нее конденсатор. Т.е. выводами кондер растягиваем между выводами 1 громкости и тона. Затем с вывода 3 громкости (земля) перемычка до вывода 2 тона и с вывода 2 тона перемычка до переключателя отсечки.

В текущем варианте схемы тоны будут работать как громкость.

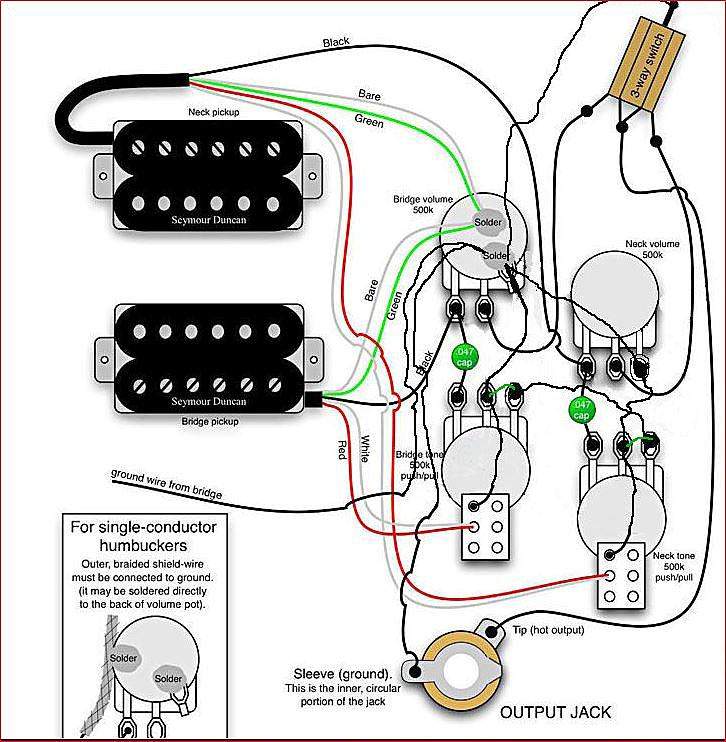

Вот теперь все ОК. Ты осилил!

Нет, 3-й вывод на потах тона надо оставить свободными или можно соединить с центральным контактом (вывод 2).

До финишной ленточки рукой подать! Собери схему на макете - фанерка с отверстиями для потов, как на деке. Когда все провода будут оттрассированы и спаяны, то вытащив поты из шаблона получится, довольно таки, жесткая конструкция, которую вставляешь в деку и припаиваешь провода датчиков и переключателя.
 Можно паять и в нише темброблока. Удачи!
