Звукосниматели от Фокина скоро будут готовы.. а вот чтобы все комплектующие распайки до конца собрать мне нужна будет ещё помощь немного..
При той распайке, что я показал, основной напор на обычную луженую моножилу 16-18 AWG без изоляции. Для перемычек на пуш-пуши можно потоньше, это не проблема. Для распайки гнезда и переключателя надо прикупить экранированный кабель с центральной жилой в тканевой изоляции. И большая рекомендация каждый такой проводок в индивидуальную термоусадку чтобы не было взаимных замыканий экрана.

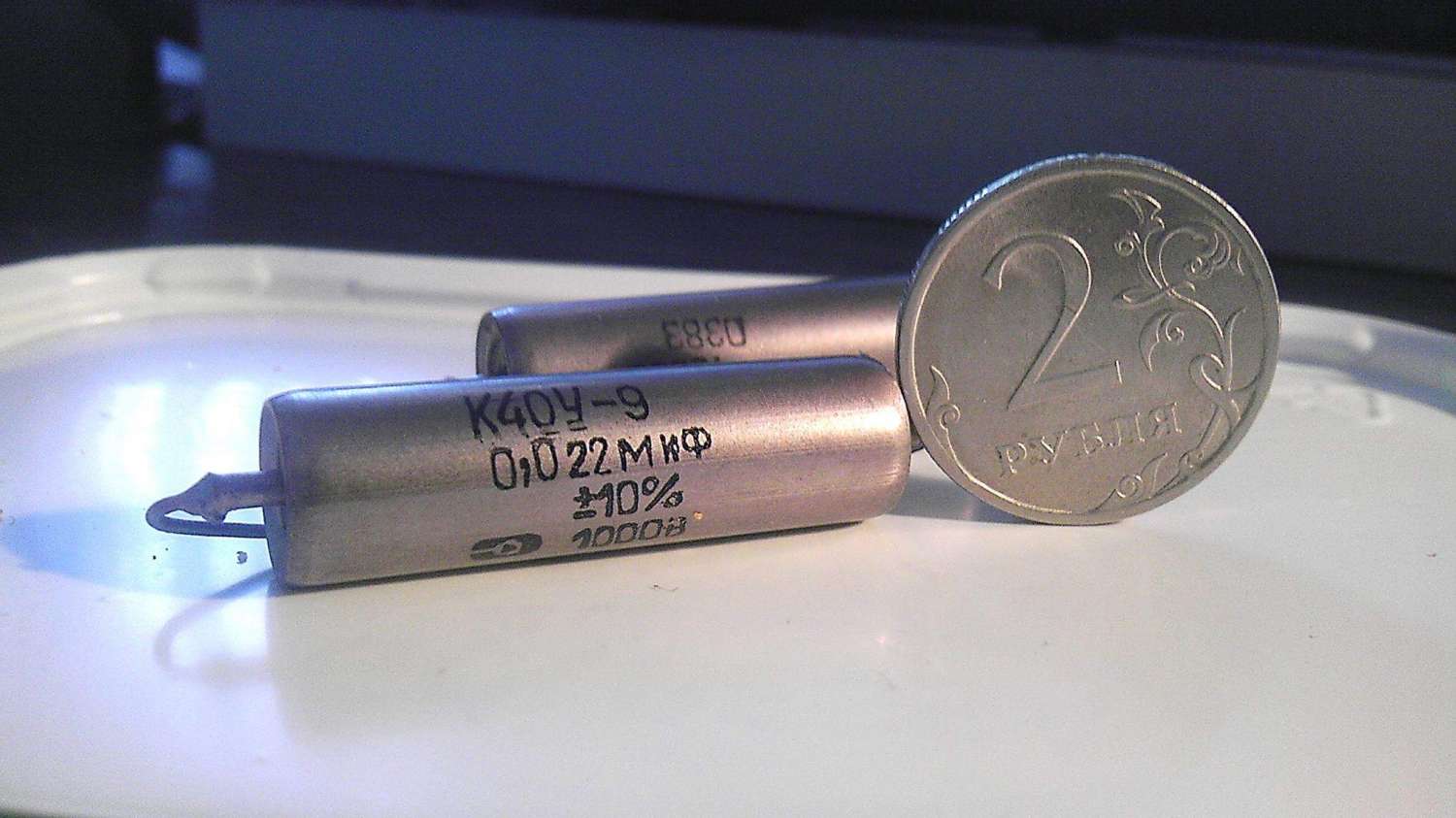

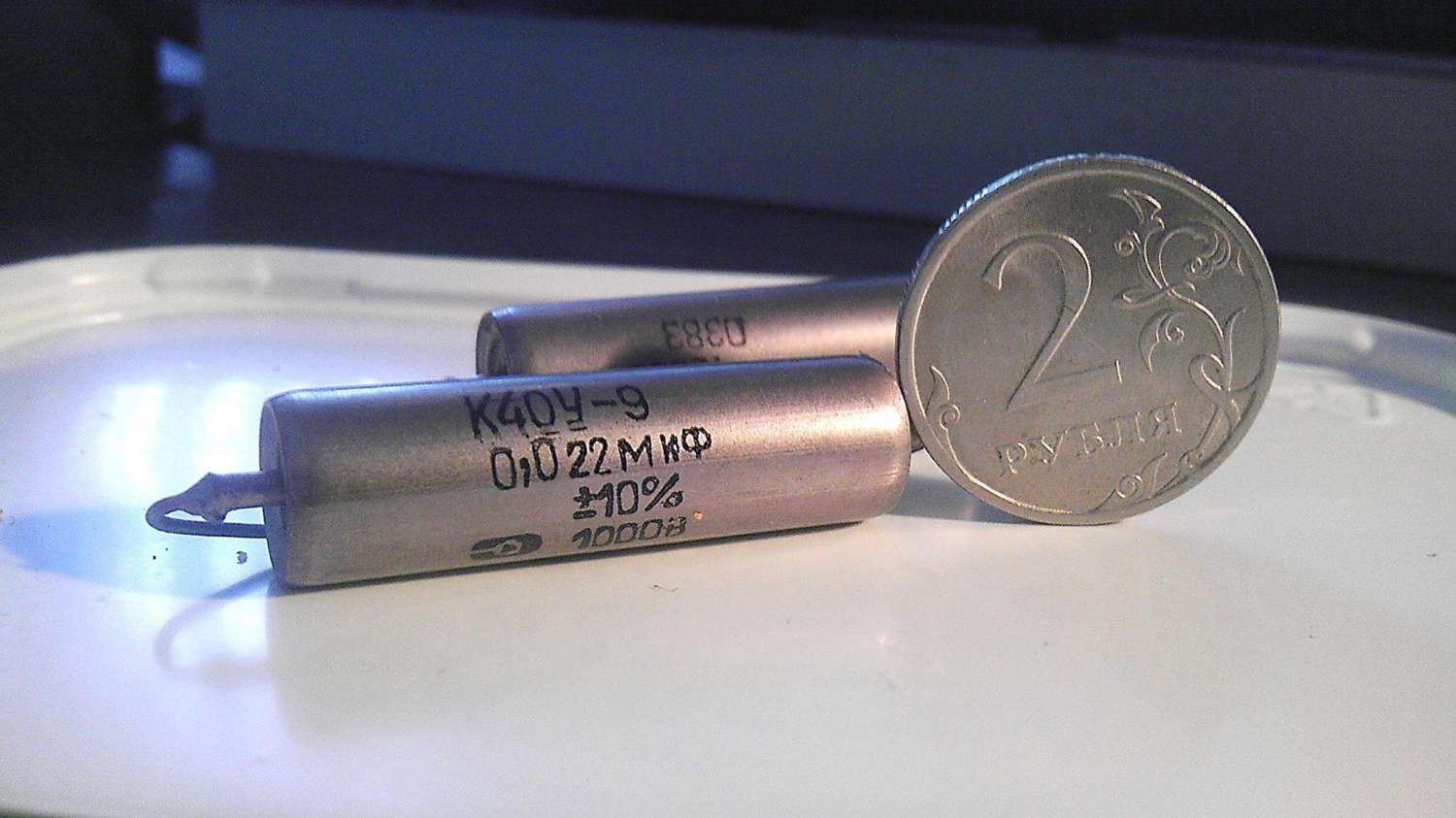

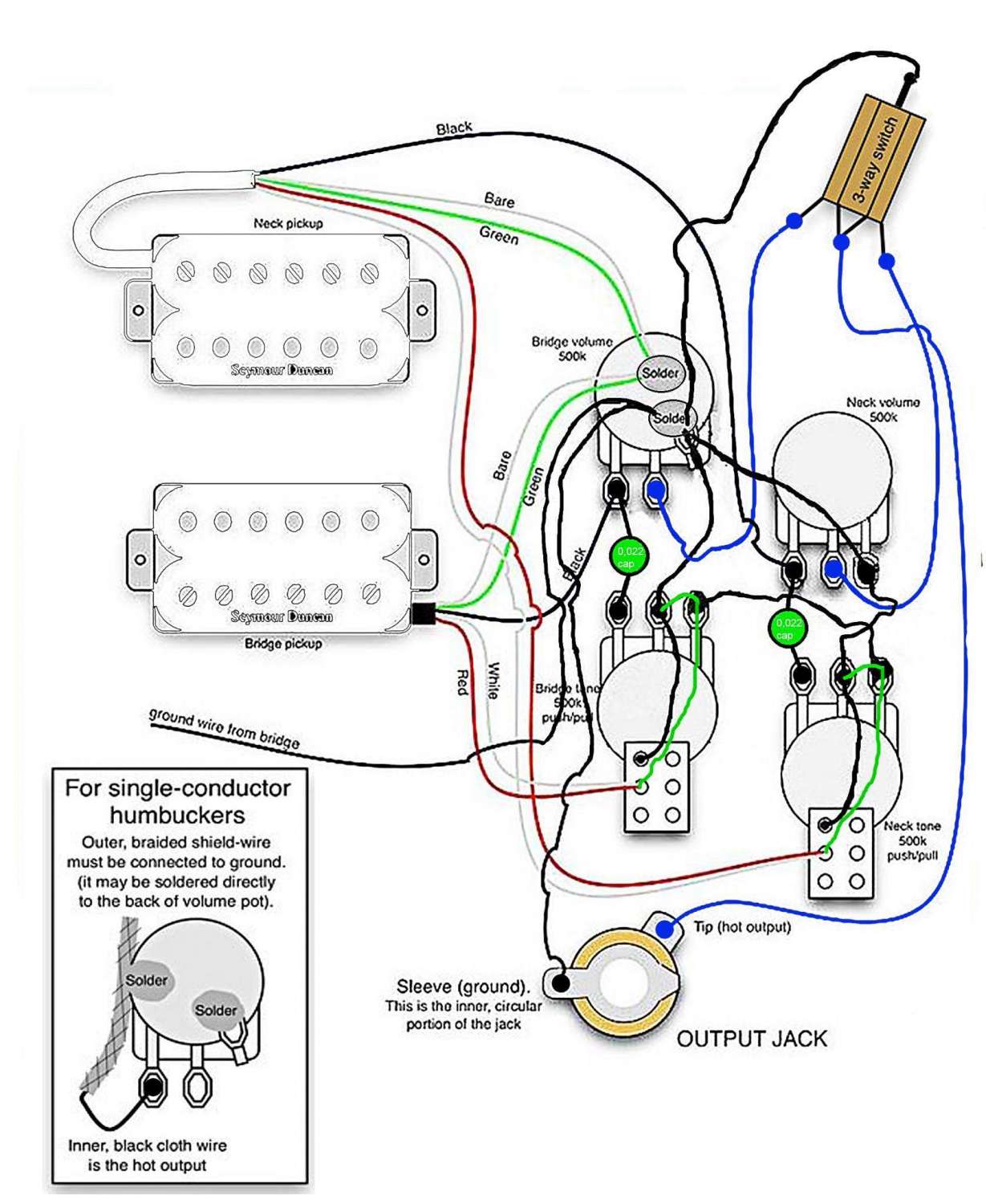

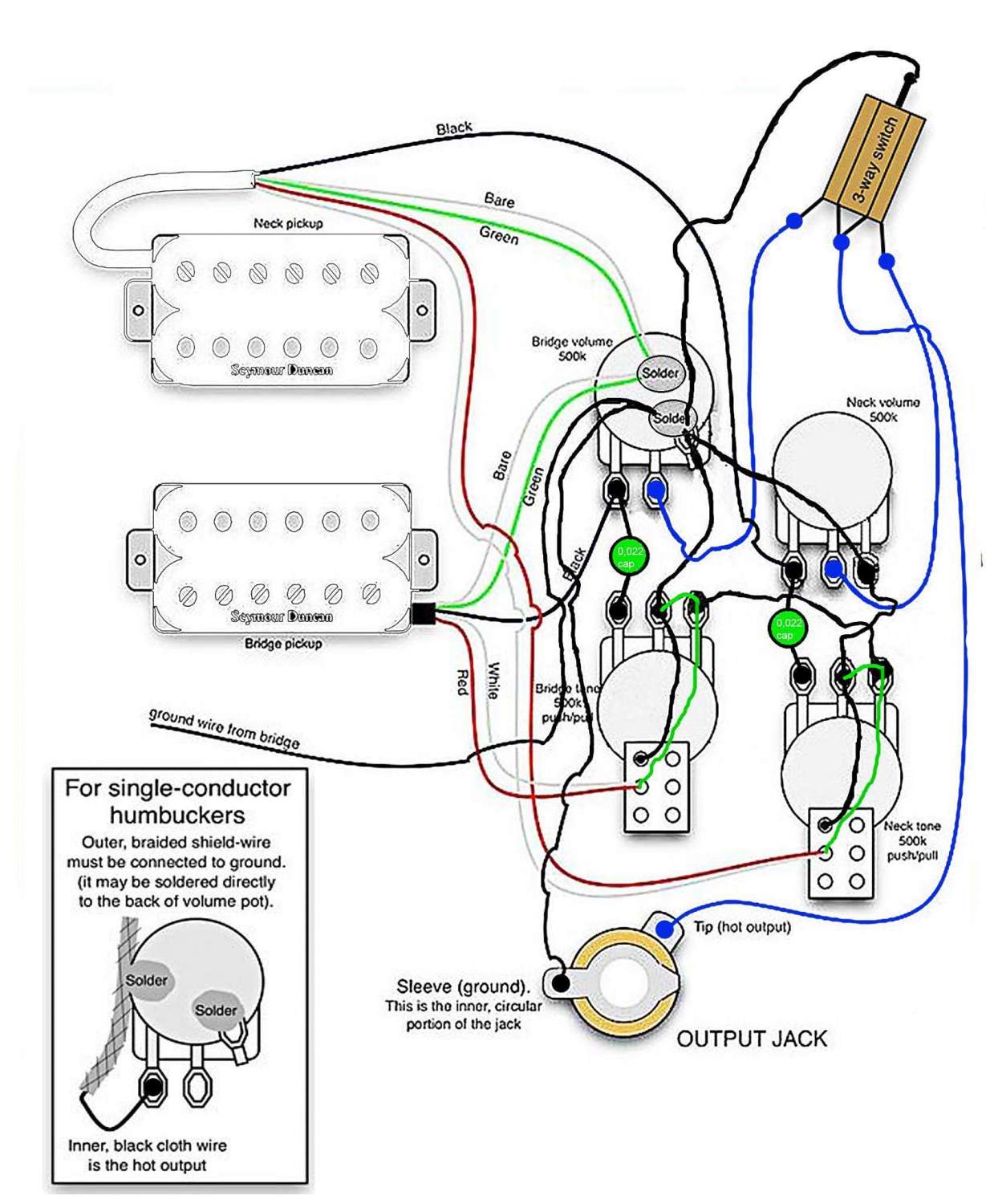

Если я правильно понимаю, то на схеме ниже я пометил:
-
Чёрным цветом обычную луженую моножилу без изоляции.
-
Синим цветом экранированный кабель с центральной жилой в тканевой изоляции.
-
Зелёным те самые перемычки которые можно кабелем по тоньше а можно и обыкновенной луженой можножилой сделать.
А картинки ниже, если я правильно понимаю, это именно эти кабели имеются ввиду.
-

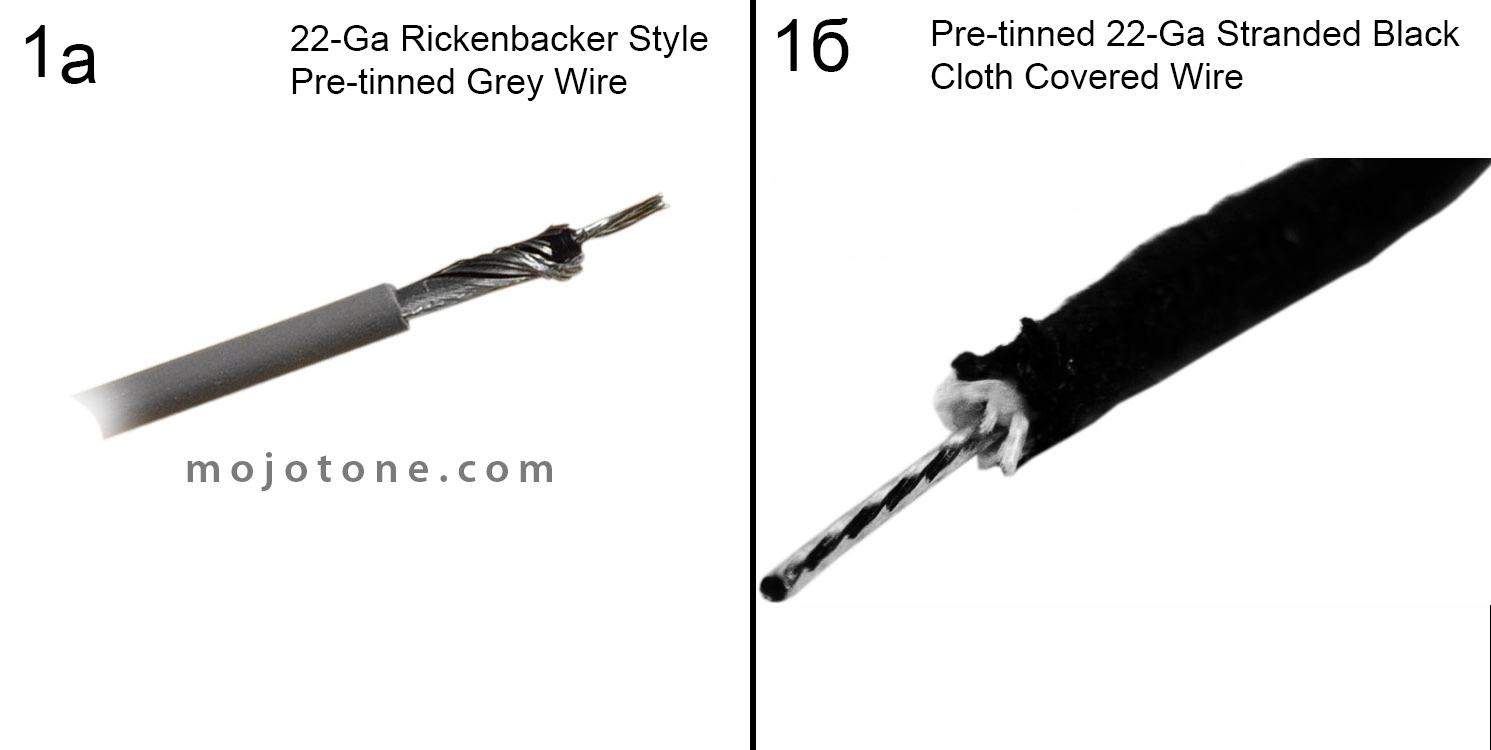

NR: 1а и 1б - всё что показано чёрным и зелёным цветом на схеме.Включая землю...
-

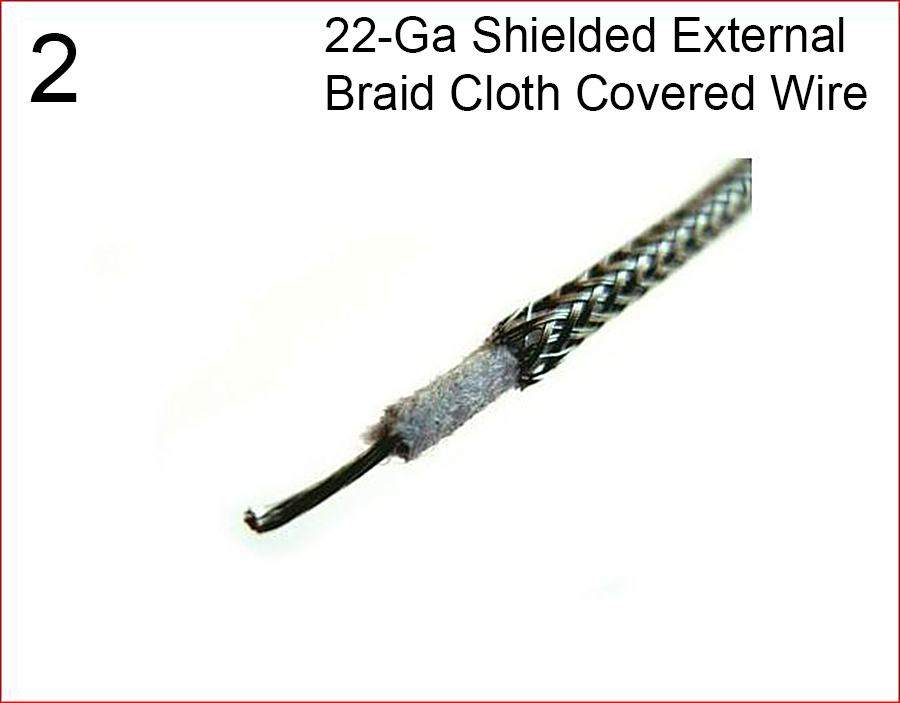

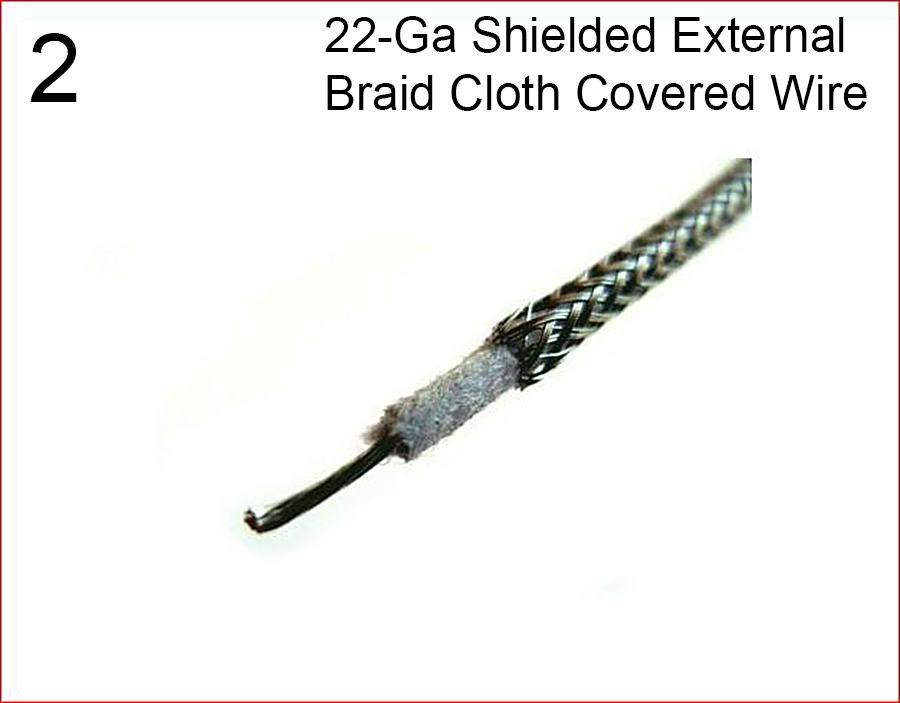

NR: 2 - всё что показано синим цветом на схеме.
-

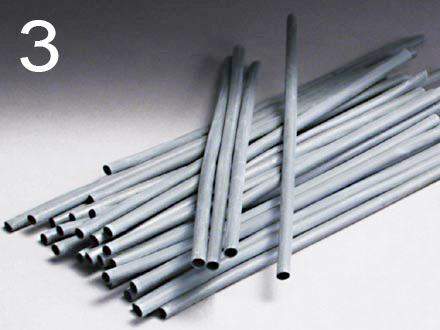

NR: 3 - эти походу та изоляция которую надо применить на кабель под номером два, чтобы не было замыкания экрана..
(Единственное одно, что под номером один не уверен какой вариант. Правый или левый, т.е 1а или 1б)
Поправьте меня если я где нибудь ошибся...
