Оффлайн VT62

  • Ветеран форума
  • ******
  • Сообщений: 4639
  • не ел настоящих бигмаков с 14 марта 2022г
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2640 : Августа 14, 2018, 12:29:24 »
ок - тогда вся эта коммутация перед С1 не имеет смысла - все будет одинаково кроме байпаса

Оффлайн sv.dudnik

  • Завсегдатай
  • ***
  • Сообщений: 323
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2641 : Августа 14, 2018, 12:36:23 »
Конденсаторы все керамические С5, С6-102(1000 пикофарад), С7-103(0,01 мкф), С1-104(0,1 мкф). Звук очень сильно меняется от кранча до жирного фуза.

Оффлайн VT62

  • Ветеран форума
  • ******
  • Сообщений: 4639
  • не ел настоящих бигмаков с 14 марта 2022г
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2642 : Августа 14, 2018, 12:45:35 »
тогда вместо mF читаем uF
вместо uF читаем nF,
вместо nF - наверное pF?
про резисторы и транзисторы боюсь спрашивать :D

Оффлайн sv.dudnik

  • Завсегдатай
  • ***
  • Сообщений: 323
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2643 : Августа 14, 2018, 13:37:20 »
Поменял, а то уже сам запутался.
Вот записал:

Оффлайн DmitryM

  • Живу на форуме
  • *******
  • Сообщений: 7726
    • Bandcamp
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2644 : Сентября 15, 2018, 09:48:48 »
Вопрос знатокам: вот таким макаром я распаял свой 8ми струнный самопал.
2294172-0

прямоугольники слева с 3мя контактами - 2х поз. тумблеры on-on для включения отсечки. Справа два потенциометра громкости по штуке на звучок. Черные провода на схеме - земля.

Суть вопроса такая - когда я один из потенциометров убираю в 0, а другой находится в произвольной позиции (кроме того же 0), то звук пропадает. Стоит немного вернуть назад выкрученный в 0 потенциометр, то звук появляется.

Где я напортачил?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91799
  • Санкт-Петербург
    • AZG CUSTOM
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2645 : Сентября 15, 2018, 09:57:32 »
нигде. это типовая зависимая распайка. Как на ЛП и т.п.

Если надо независимую, то смотри например ДжазБас, т.е.сигнал суммируется не с движков потов, а с крайних выводов, а датчики на движки. Этот вариант хорошо работает на чистом, а на перегрузе дюже фонюч и неудобен.

Оффлайн DmitryM

  • Живу на форуме
  • *******
  • Сообщений: 7726
    • Bandcamp
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2646 : Сентября 15, 2018, 20:42:56 »
так почему же у меня при одном убранном в 0 потенциометре пропадает сигнал со второго ?

... и добавил:

на ЛП такой же проблемы нет? Или собака порылась в потенциометрах с али за 25р/шт?

Оффлайн Vlad_7602

  • Ветеран форума
  • ******
  • Сообщений: 3326
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2647 : Сентября 15, 2018, 20:48:57 »
Потому что выкручивая в "0" ты закорачиваешь сигнал на землю.

Оффлайн DmitryM

  • Живу на форуме
  • *******
  • Сообщений: 7726
    • Bandcamp
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2648 : Сентября 15, 2018, 21:49:25 »
Цитата: Vlad_7602 от Сентября 15, 2018, 20:48:57
Потому что выкручивая в "0" ты закорачиваешь сигнал на землю.

еще раз повторяю вопрос
Цитата: AZG от Сентября 15, 2018, 09:57:32
нигде. это типовая зависимая распайка. Как на ЛП и т.п.
Цитата: DmitryM от Сентября 15, 2018, 20:42:56
так почему же у меня при одном убранном в 0 потенциометре пропадает сигнал со второго ?
на ЛП такой же проблемы нет? Или собака порылась в потенциометрах с али за 25р/шт?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91799
  • Санкт-Петербург
    • AZG CUSTOM
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2649 : Сентября 15, 2018, 21:54:33 »
Именно так. Одним из потов коротишь и все. Потому и называется такая распайка ЗАВИСИМАЯ. Это НЕ ПРОБЛЕМА, это особенность. И на ЛП именно так же, если не распаяна независимая, но это редкость. На банках и басах паяют независимую по объективным причинам.

Оффлайн Vlad_7602

  • Ветеран форума
  • ******
  • Сообщений: 3326
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2650 : Сентября 15, 2018, 21:55:35 »
Ещё раз повторяю ответ

Цитата: Vlad_7602 от Сентября 15, 2018, 20:48:57
Потому что выкручивая в "0" ты закорачиваешь сигнал на землю.

На лесвполе также, на среднем положении свитча. У тебя нет свитча, поэтому

Цитата: Vlad_7602 от Сентября 15, 2018, 20:48:57
Потому что выкручивая в "0" ты закорачиваешь сигнал на землю.

Оффлайн DmitryM

  • Живу на форуме
  • *******
  • Сообщений: 7726
    • Bandcamp
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2651 : Сентября 15, 2018, 22:53:26 »
понятно, спасибо.

Оффлайн Botinokdima

  • Новичок
  • *
  • Сообщений: 8
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2652 : Сентября 18, 2018, 23:39:20 »
Кто знает в чем причина ,на каждой позиции в 5 позиционном переключателе работают все хамбакеры
(Два хамбакера и один сингл)

Оффлайн DmitryM

  • Живу на форуме
  • *******
  • Сообщений: 7726
    • Bandcamp
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2653 : Сентября 19, 2018, 17:17:32 »
Цитата: Botinokdima от Сентября 18, 2018, 23:39:20
Кто знает в чем причина ,на каждой позиции в 5 позиционном переключателе работают все хамбакеры
(Два хамбакера и один сингл)

фото распайки в студию, мы всё же не экстрасенсы ???

Оффлайн Botinokdima

  • Новичок
  • *
  • Сообщений: 8
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2654 : Сентября 19, 2018, 20:37:35 »

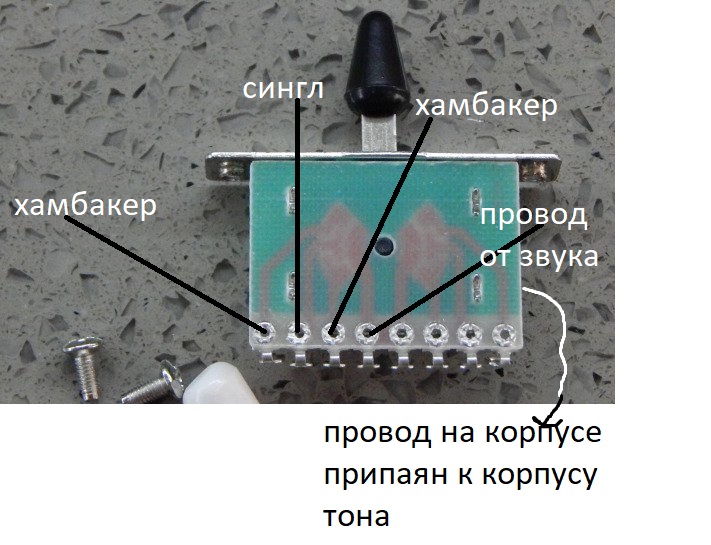

С гитары выходят 3 двойных провода в в каждом из них есть  провод без оплетки  и обычный,  без  оплетки спаяны вместе и припаяны к корпусу звука а остальные припаянные к переключателю по очереди ,  и еще какой то провод идет от звука и припаян четвертым ,наглядно на фото
