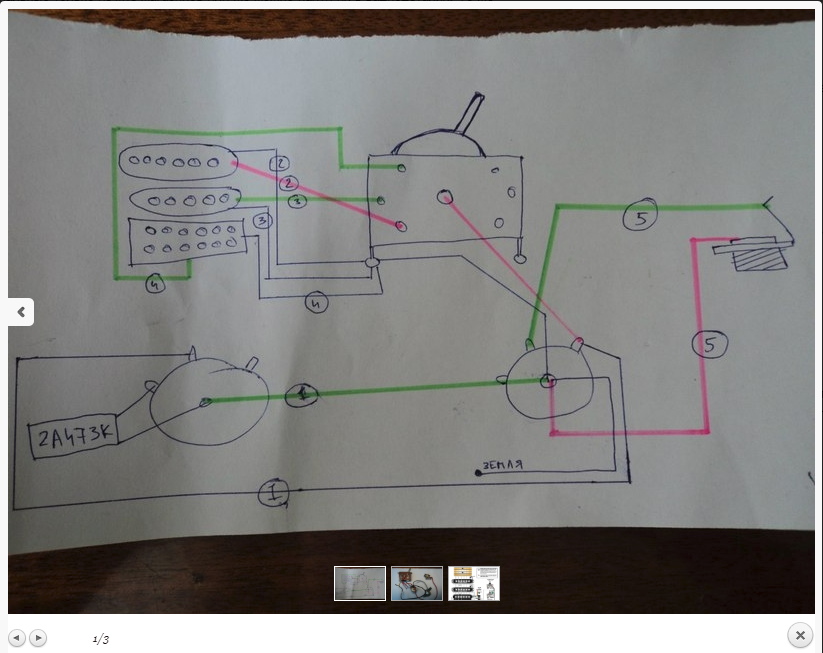

Распайка на фото, судя по просвечивающим контактам, правильная. Нужно разобрать переключатель и посмотреть контакты на роторе, может оторвались.

4 соедини с 5 и попробуй.

дублирую:

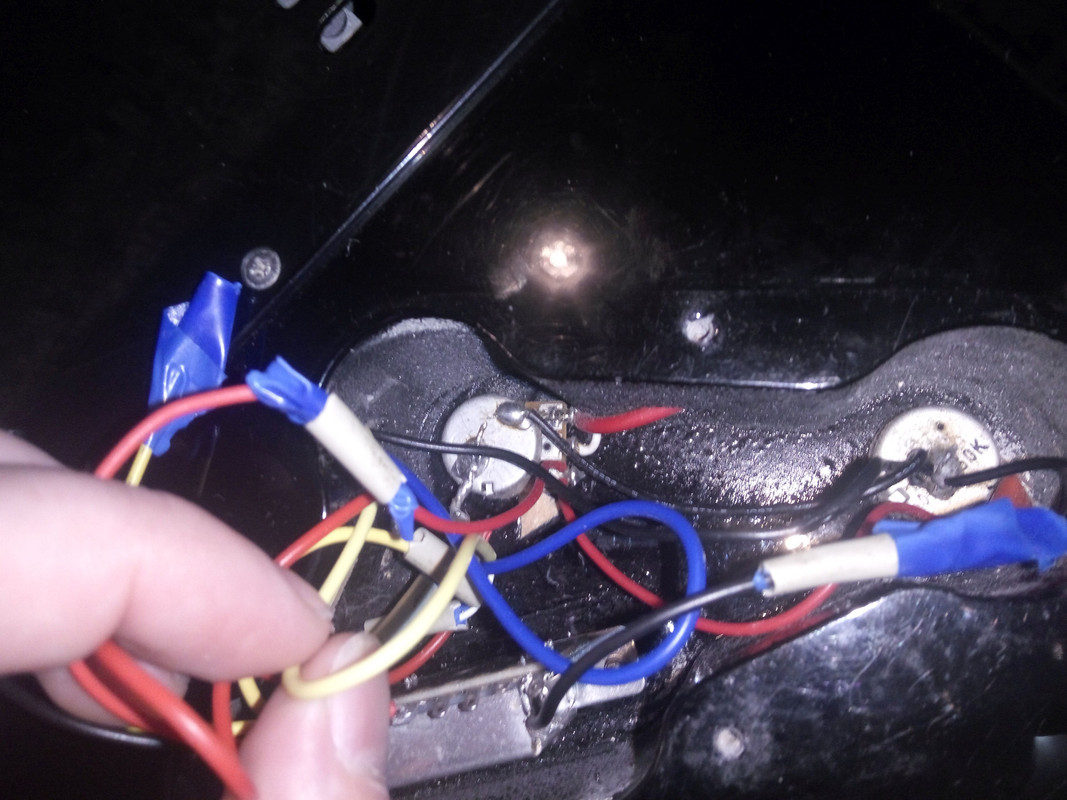

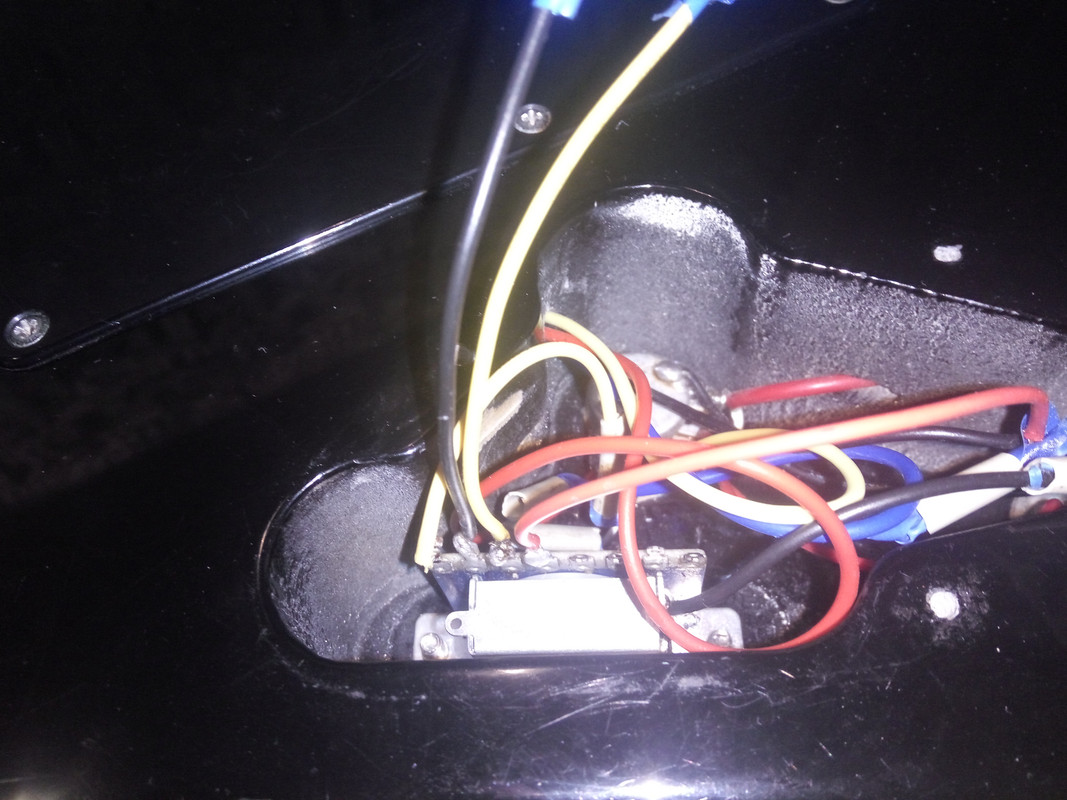

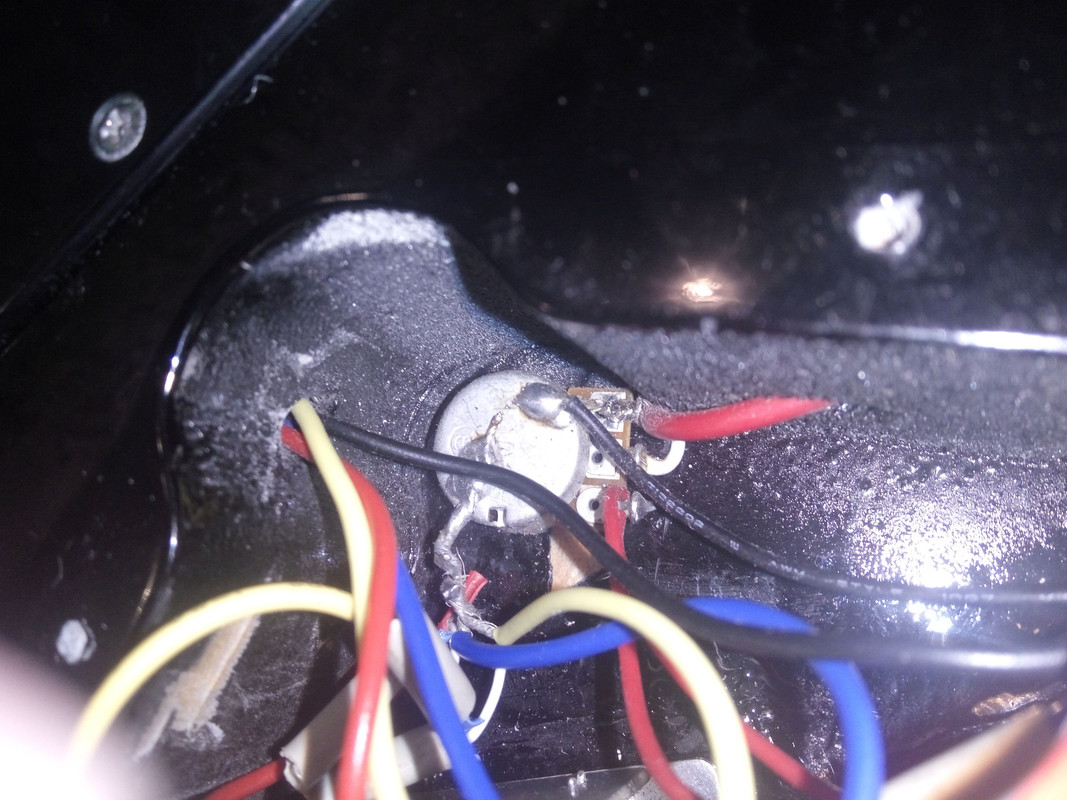

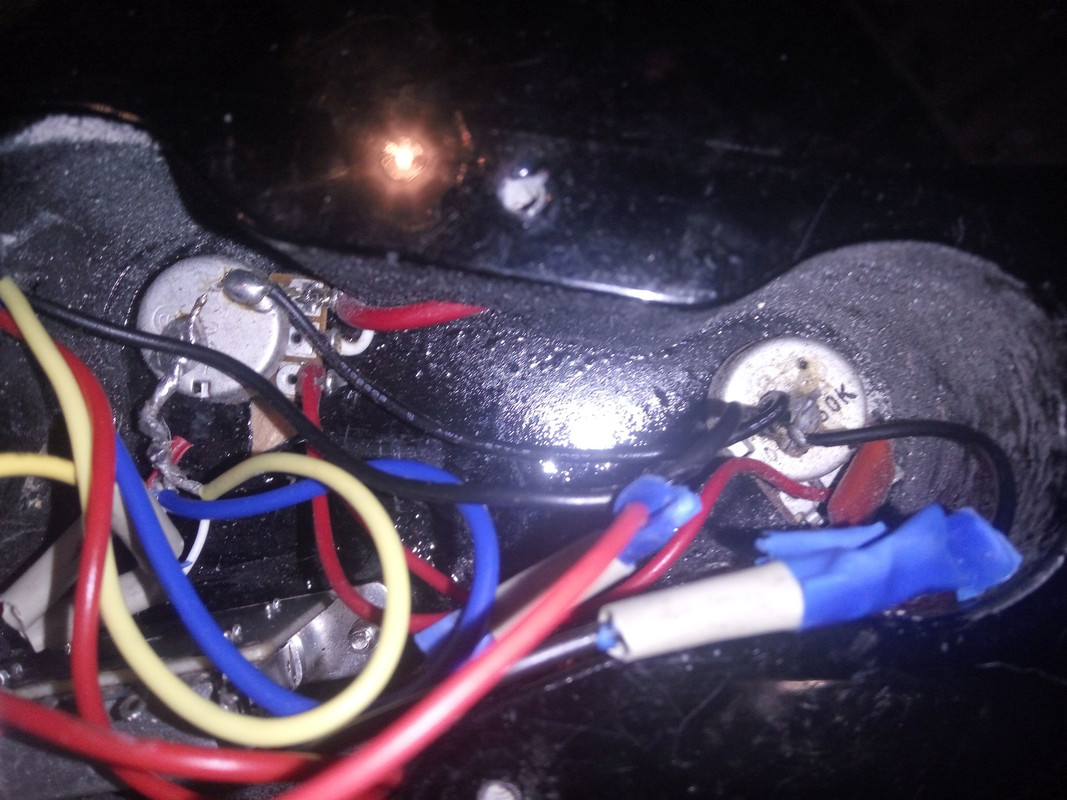

а фото реальной распайки той самой гитары, фото реального тембрблока  сложно приложить?

а не картинки постить

... и добавил:

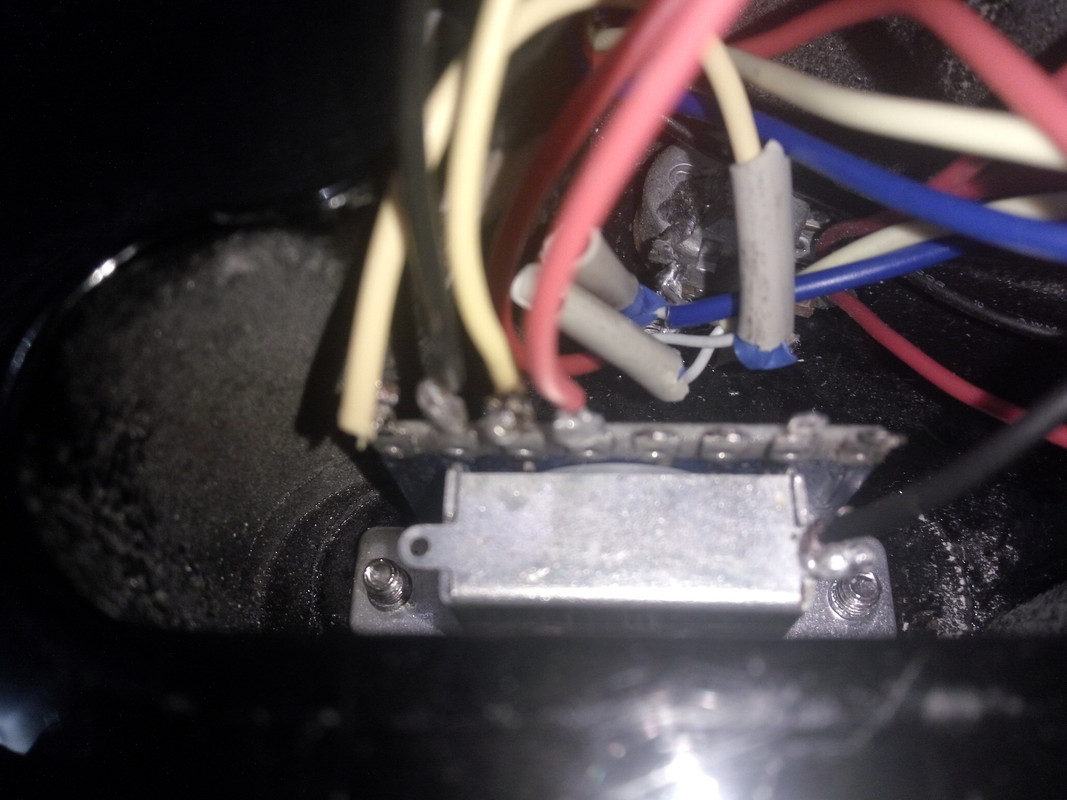

мне прям что то подсказывает, что либо напаяно криво, либо переключатель всратый

... и добавил:

ссылка ссылка ссылка

ну так правильно, что не фурычит, припаяно всё на одну сторону хрен пойми как.

Советую искать в яндексе/гугле hsh wiring diagram

Как пример:
еще пример

... и добавил:

p.s. вся пайка в тембрблоке на переделку

Нужна помощь знающих.
Запаял два новых потенцеометра ( CTS 500k )  по схеме
2 громкости 3 позиционный свитч.
Так вот, у бриджевой громкости точка нулевой громкости находится не в крайнем положении. Т.е. при закручивании потенцеометра громкость постепенно уменьшается до нуля а затем резко возростает до максимума.
Это как то лечится ? или менять потенцеометр?
Заранее спасибо!

Если бы был обрыв, то громкость бы не уменьшалась. Это потеря контакта. Просто разобрать и посмотреть.
