Вот гляди. Тумблер ON-OFF-ON рублей 80. Подогнуть только один контакт.

Gibson ST, Да рассказывать долго. Там снимается одна пластина с донора (коих у меня целая коробка) и одна изоляционная пластина. Ну и ставится сбоку на одну из групп или на обе если надо. Там надо подогнуть так, чтобы подвижный контакт четко коммутировался с доп пластиной. Получаем одну или две переключающих секции.

Ну в стандартном отсечку не получиться, не хватит контактов. А здесь отсечка с неком есть, только в крайнем положении, в среднем нек, в другом крайнем бридж.

Не вижу отсечку. В первом положении оба звучка,во втором нек ,в третьем хамб. Отсечка где?

... и добавил:

Gibson ST, Да рассказывать долго. Там снимается одна пластина с донора (коих у меня целая коробка) и одна изоляционная пластина. Ну и ставится сбоку на одну из групп или на обе если надо. Там надо подогнуть так, чтобы подвижный контакт четко коммутировался с доп пластиной. Получаем одну или две переключающих секции.

А действительно. Я сначала не врубился.
Там же две пары контактов, замкнутых в среднем положении. Добавляя пластины,можно и на два хамба отсечку сделать.

Не вижу отсечку. В первом положении оба звучка,во втором нек ,в третьем хамб. Отсечка где?

В первом положении не весь хамбасик подключен, а проводочичек от точечки соединения катушечек (ХАМБ СР). Так понятненько?

Тут надо не забыть, чтобы катушки нека и подключенной одной катушки хамба были в противофазе. Я бы подумал как их включить последовательно для усиления сигнала.

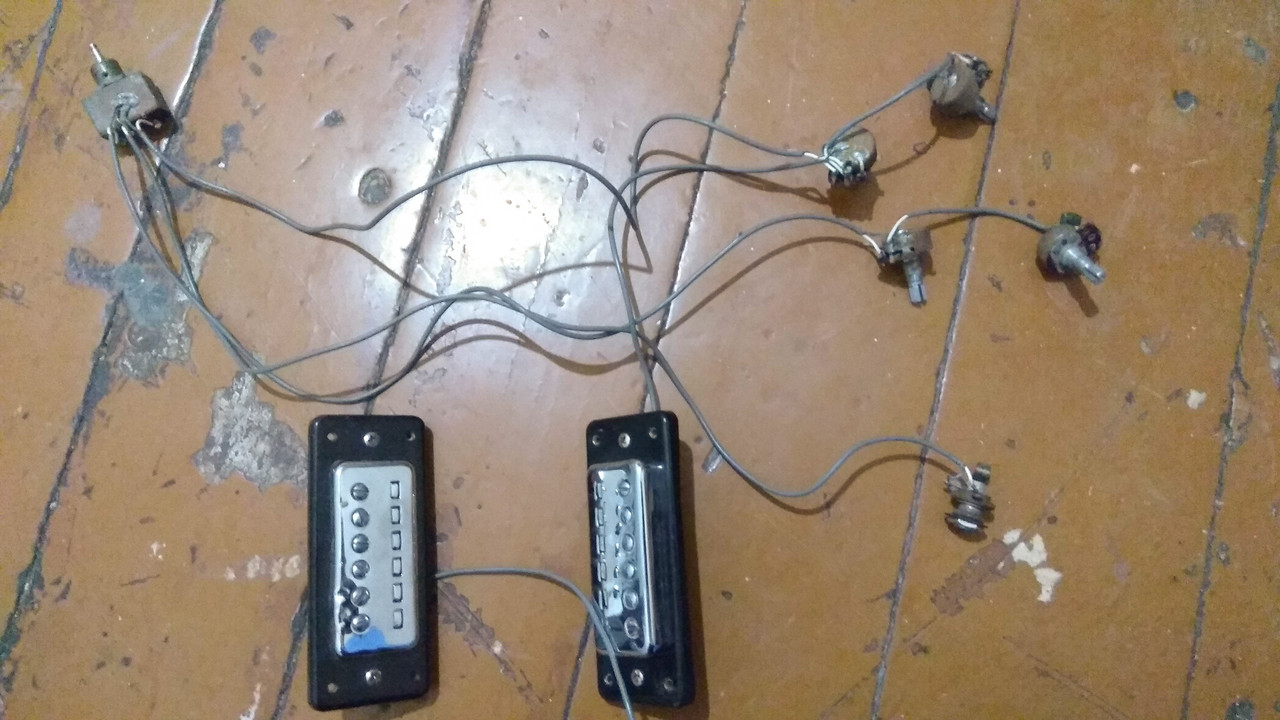

Всем привет! Подскажите как  эту схему перепаять на три ручки- 2 Волюм 1 тон
По лп схеме чтоб все шло

ну что ж, по простому = отчекрыживаете провода потов тона от громкостей и один такой проводок вешаете на провод идущий к гнезду

https://www.seymourduncan.com/wp-content/uploads/2015/05/2H_2TS_3G_2V_1T.jpg

который куда?

Да просто отрежь один тон и всё. Это потенциометр,на котором кондёр припаян.

я знаю схему понимаю что тоновые с кондрерами
куда девать обрезок сингальный с землей?
