Камрады, всем привет.
Можно ли использовать для распайки звучков стерео провод?
У меня LP, взял ежи. дефолтных проводов не хватает. От верхнего переключателя надо вниз два провода к потенциометрам провести. И я задумался, а если взять стерео провод и его провести? Это проще и меньше проводов. Но не будут ли они друг на друга наводки давать? они же друг от друга не экранированы.

Раз Вы не можете на схеме "Bridge Humbucker" найти датчик подписанный Bridge, то скорей всего Вам категорически не надо лезть в эту схему руками.
1) Купить Fender humbucker; 2) Отнести гитару и датчик в мастерскую; 3) Наслаждаться.


... и добавил:
Вы сами ответили на свой вопрос, но попробуйте - узнаете точно. Как экранирована гитара отсюда не видно.

Я наверное не правильно сформулировал вопрос. Я не могу определить какая модель хамбакера на схеме, а Fender Humbucker  имеется и я хочу его впаять на место не понятного для меня хамбакера.

Как экранирована гитара отсюда не видно.

В гитаре экранирован только темброблок. Собственно датчики то ежи активные 81 85. Им вроде пофиг на экранировку.
Я конечно люблю паять, но немного время жалко туда сюда перепаивать, собирать разбирать всё. Вот и спрашиваю что бы избежать ошибок. Чисто в теории я понимаю что используя 1 датчик второй провод ни каких наводок не даст. Но вдруг я захочу два одновременно ежа включить?
Короче если ни кто не пробовал так делать, я рискну) И отпишусь как работает это дело.

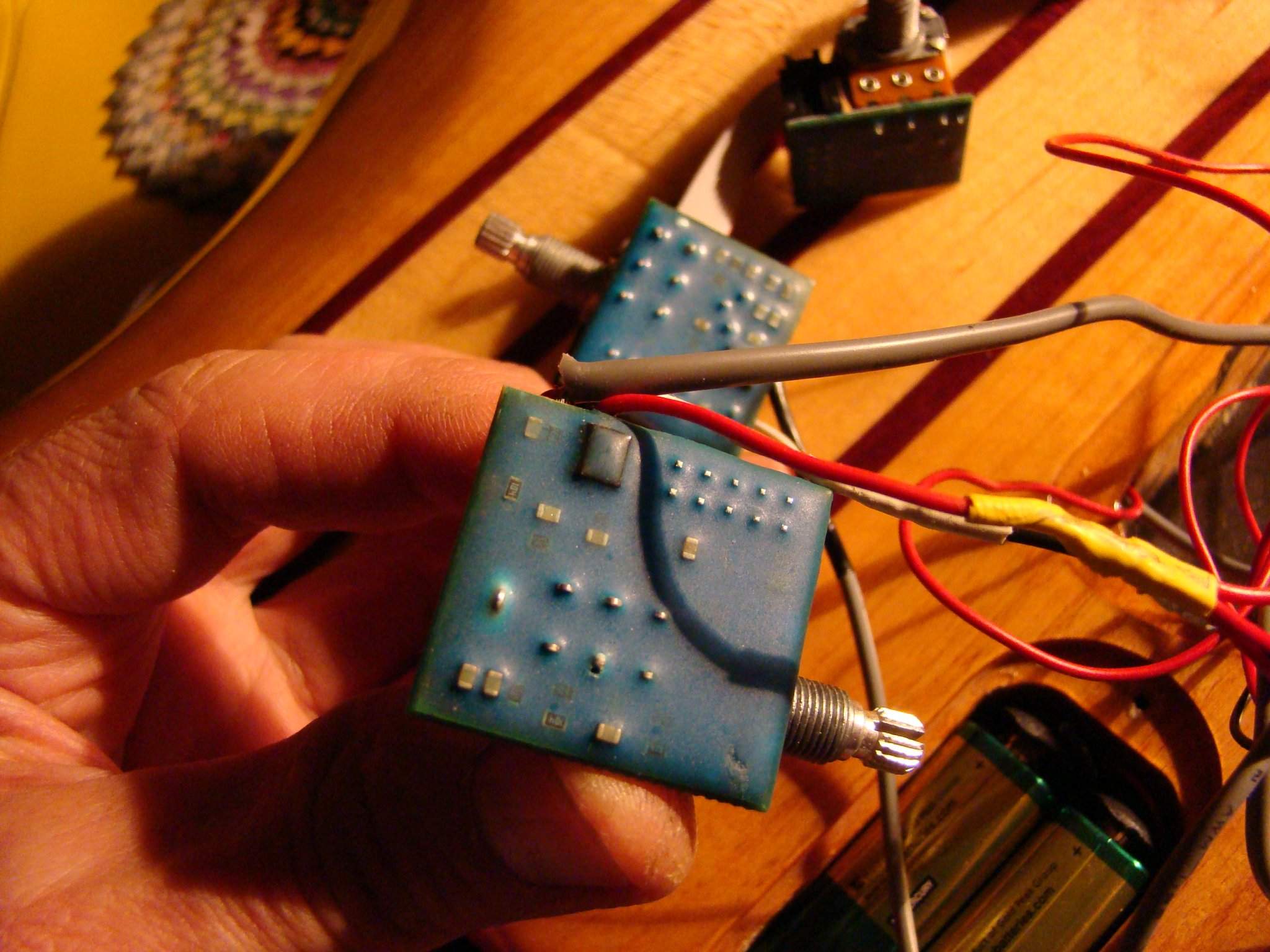

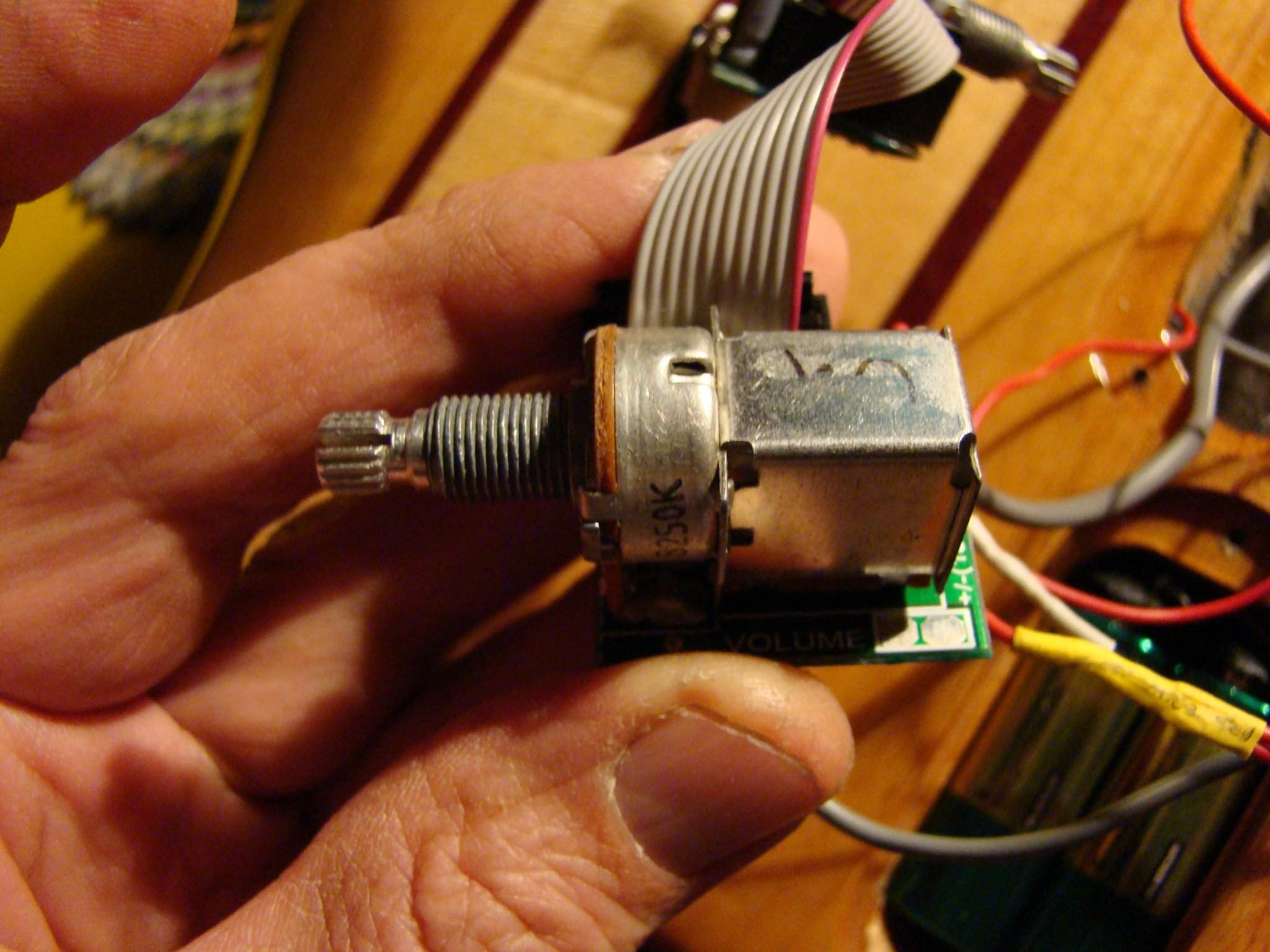

такая фигня - гитара peavey cirrus. владелец купил для неё новый преамп taurus TM2. http://www.taurus-amp.pl/bass/efx-preamp/preamps/tm1-tm2.html

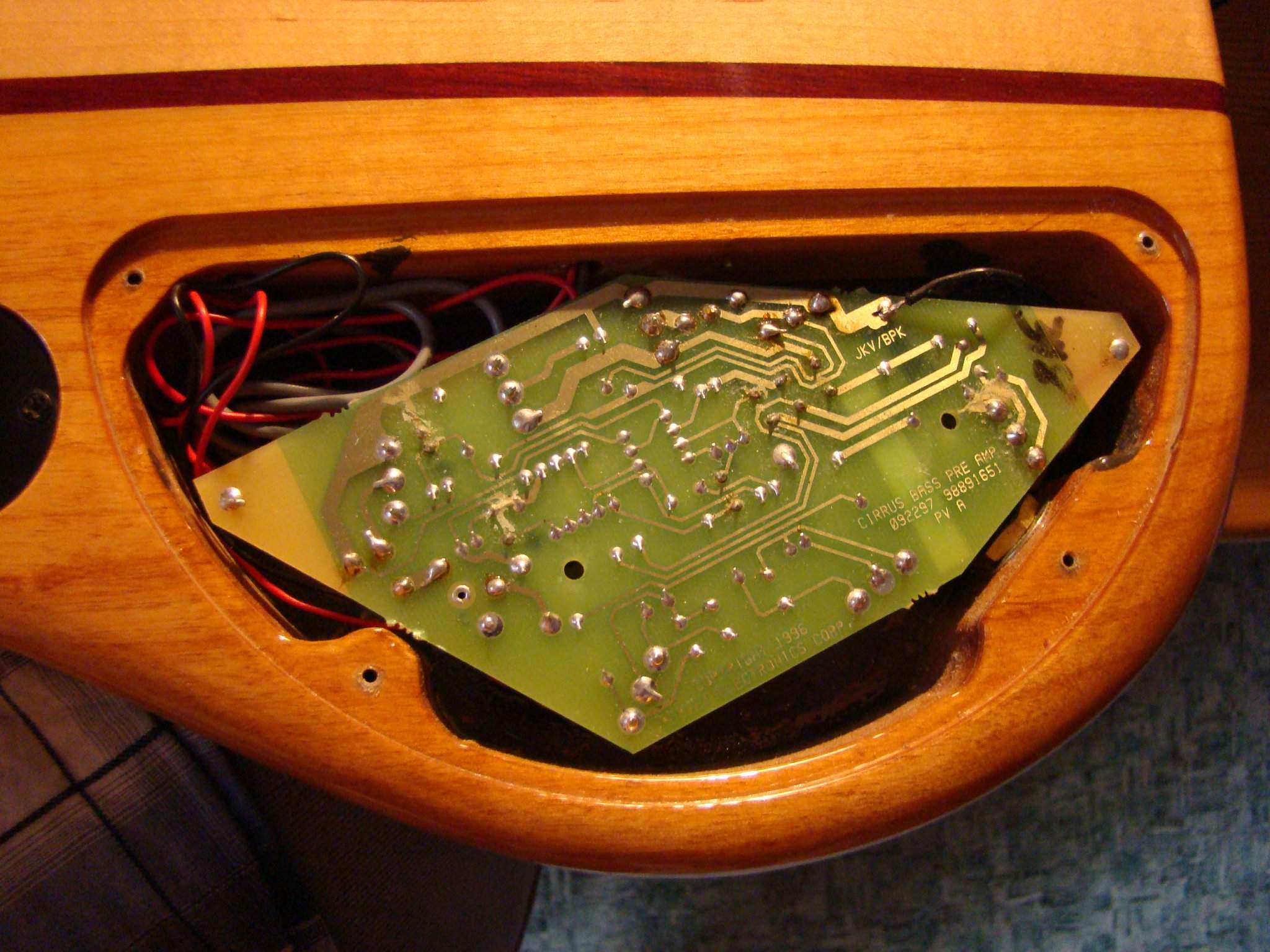

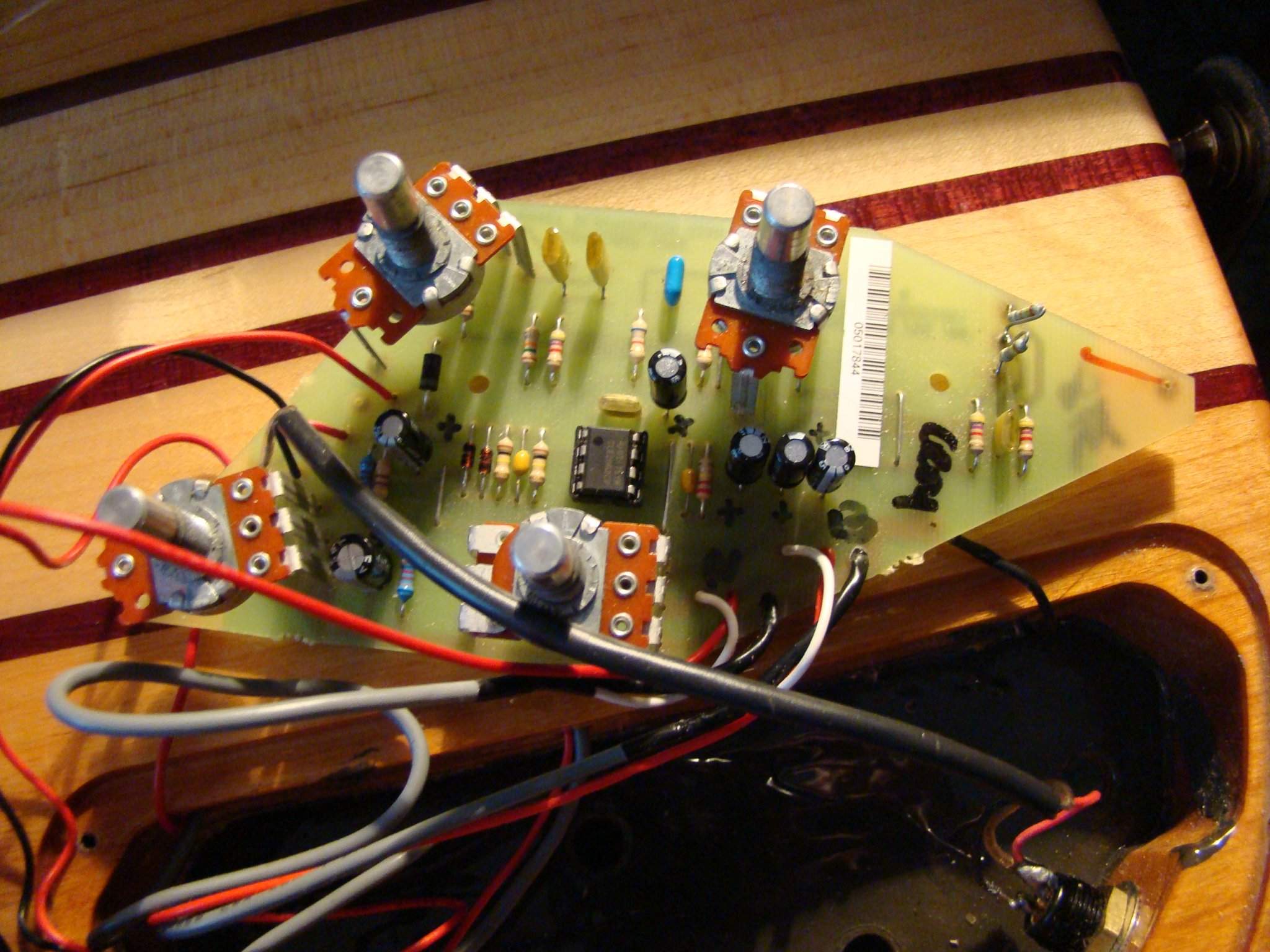

принёс попросил поставить. я не глядя взял. обычное дело чего нибудь куда нибудь переставить. перед переброской даже не пытался включить попробовать. снял родную плату преампа, и тут вижу сами датчики тоже активные -от каждого идёт по эранированному проводу и ещё 1 красный провод питания. сопротивление у датчика 57кОм. а к таурусу предполагается навешивать пассивные датчики, и там ещё пушпулом реализована возможность переключения актив - пассив.

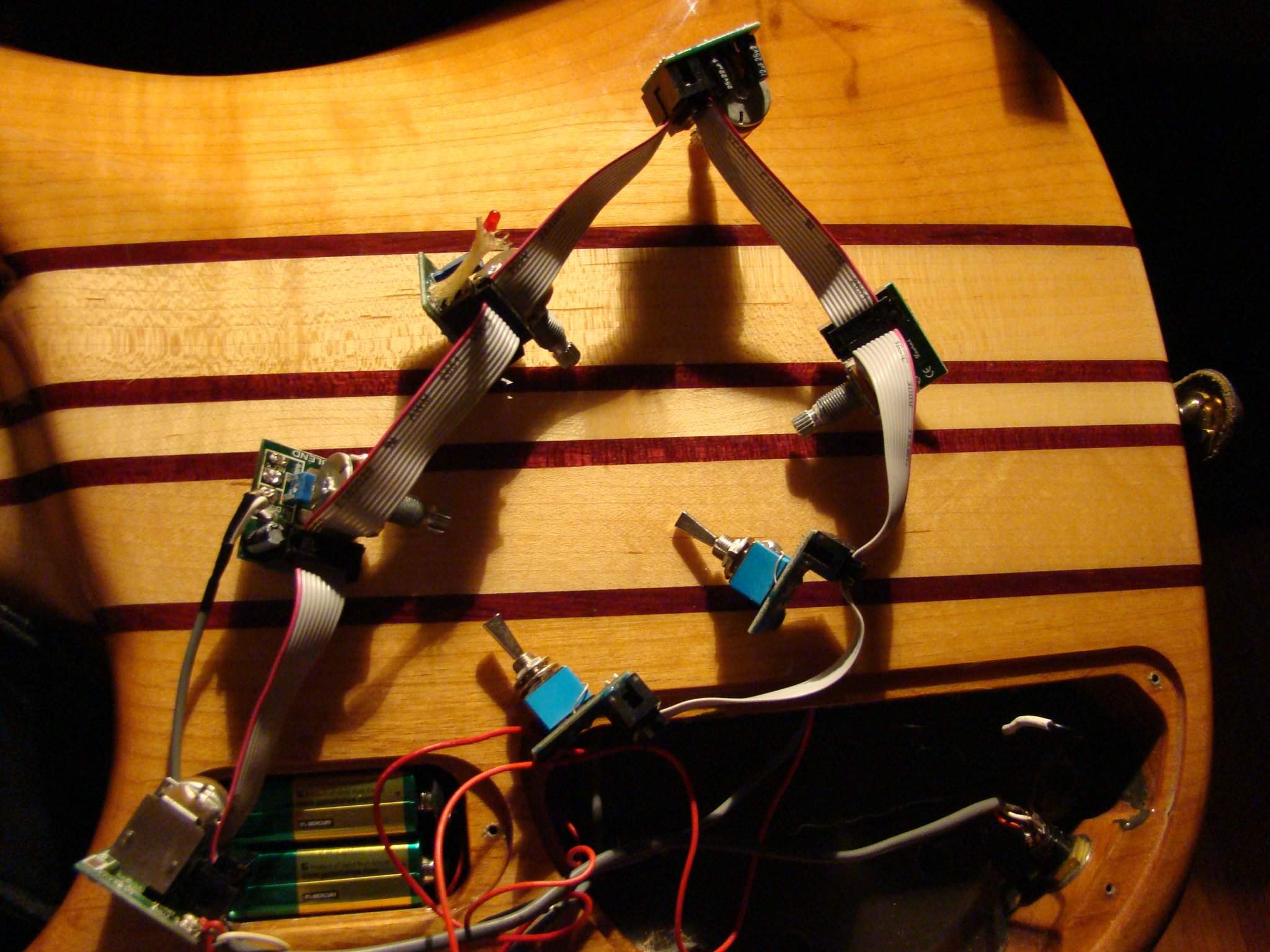

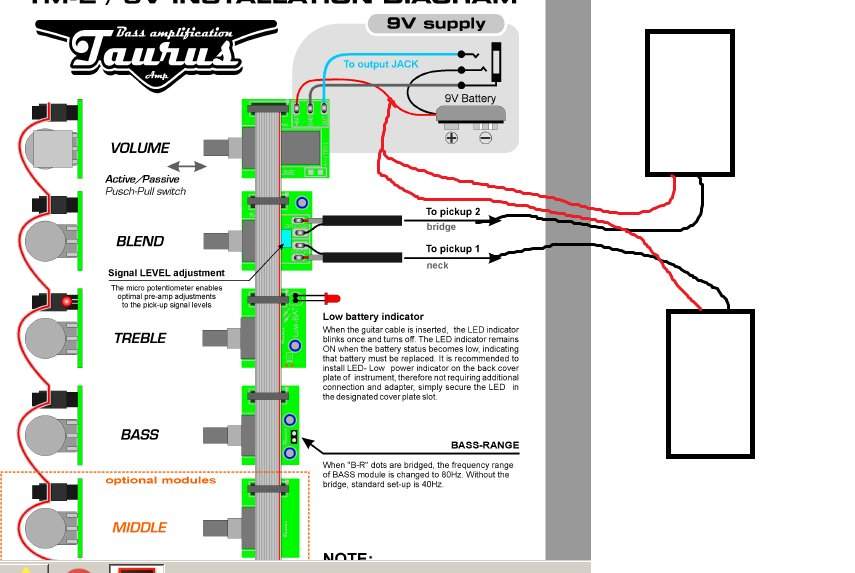

собрал я схему по мануалу, к родным активам по красным проводам тоже питание подал( питание там кстати 18 вольт) стал пробовать. в режиме пассив звучит тихо ( хотя какой там пассив? сами датчики то активные вроде бы должны быть) в режиме актив звучит громко. стал искать ошибки - никаких ошибок не нашёл.
отсоединил датчик от преампа, запитал его и подал сигнал напрямую на вход комбика. сигнал остался такой же громкости, как и при пассивном варианте включения через таурус. потом отпаял красный провод питания от датчика  и он стал работать и без питания с тем же уровнем громкости.

суть вопроса такова - что за активы стоят в пивее и действительно ли это активы? корректно ли после родных активов ставить преам и ждать чего то адекватного?

Всем привет, не могу найти схему распайки
1 humbucker 2 single coil 2 volume(1хамб и один нековый сингл, мидл без регулировки) no tone 5 way switch.
Искал тут поиском, на сеймур данкан и просто гуглил. Может у кого есть?

Всё ещё ищу схему HSS, 2 громкости, на Н бридж и S нэк и нет тона, 5 позиций пеиеключалка. Помогите🤗

Guxiks,


Вместо бридж сингла паяешь хамбакер и убираешь перемычку на 5 way switch. Если надо отсечь катушку хамбакера используй тон пот.

Guxiks,


Вместо бридж сингла паяешь хамбакер и убираешь перемычку на 5 way switch. Если надо отсечь катушку хамбакера используй тон пот.

Спасибо, немного, не то, я из 3 крутилок одну убираю, млй стиль игры несовпадает с эргономикой стратовских крутилок, и тоном я непользуюсь и мидлом практически непользуюсь, мидл использую чтоб на на 4 прзиции свича нек не фонил, мидл улорлен в низ и работает как щумодав чтоли, тоесть надо  на 2 крутилки громкости, без тона вообще, на моём китайце тоноввя крутилка лишние чистоты подрезает, без использования лишняя,. Будем искать😁

Алексей Е, С такой схемой должно нормально работать, но все же без съема схемы коммутации тяжело на расстоянии решать. Стоит все же проверить наличие питания на датчиках при байпасе. Если все есть, то садит преамп. Ну и проверить, что гнездо правильно распаяно. Джек на проводе только МОНО!
