Guxiks, Если Вам не надо отсечка на хамбакер, тон пот вообще убирается. Убираете тон компенсаторы на громкостях(если они Вам не нужны) и убираете перемычку, которая идёт после оранжевого провода между 4 и 3 контактом на 5-Way Switch . У Вас получается громкость 1 на нек и громкость 2 на бридж, а мидл как работал, так и будет работать.

Алексей Е, С такой схемой должно нормально работать, но все же без съема схемы коммутации тяжело на расстоянии решать. Стоит все же проверить наличие питания на датчиках при байпасе. Если все есть, то садит преамп. Ну и проверить, что гнездо правильно распаяно. Джек на проводе только МОНО!

прозвонил всё примитивным пробничком ( батарейка и своетдиодик) сперва + питания звонил на все 6 концов пушпула - везде светодиодик горел слабым светом, то есть контакт был не напрямую а через схему. потом землю звонил с этими же концами пушпула. результат такой же.
 замеры производились и с подключённой батарейкой и без неё
что делать дальше?

мультиметр есть. но он мне покажет какие то всякие разные сопаротивления на концах. эта информация мне к сожалению ничего не даст. не настолько я в этом всём силён...

... и добавил:

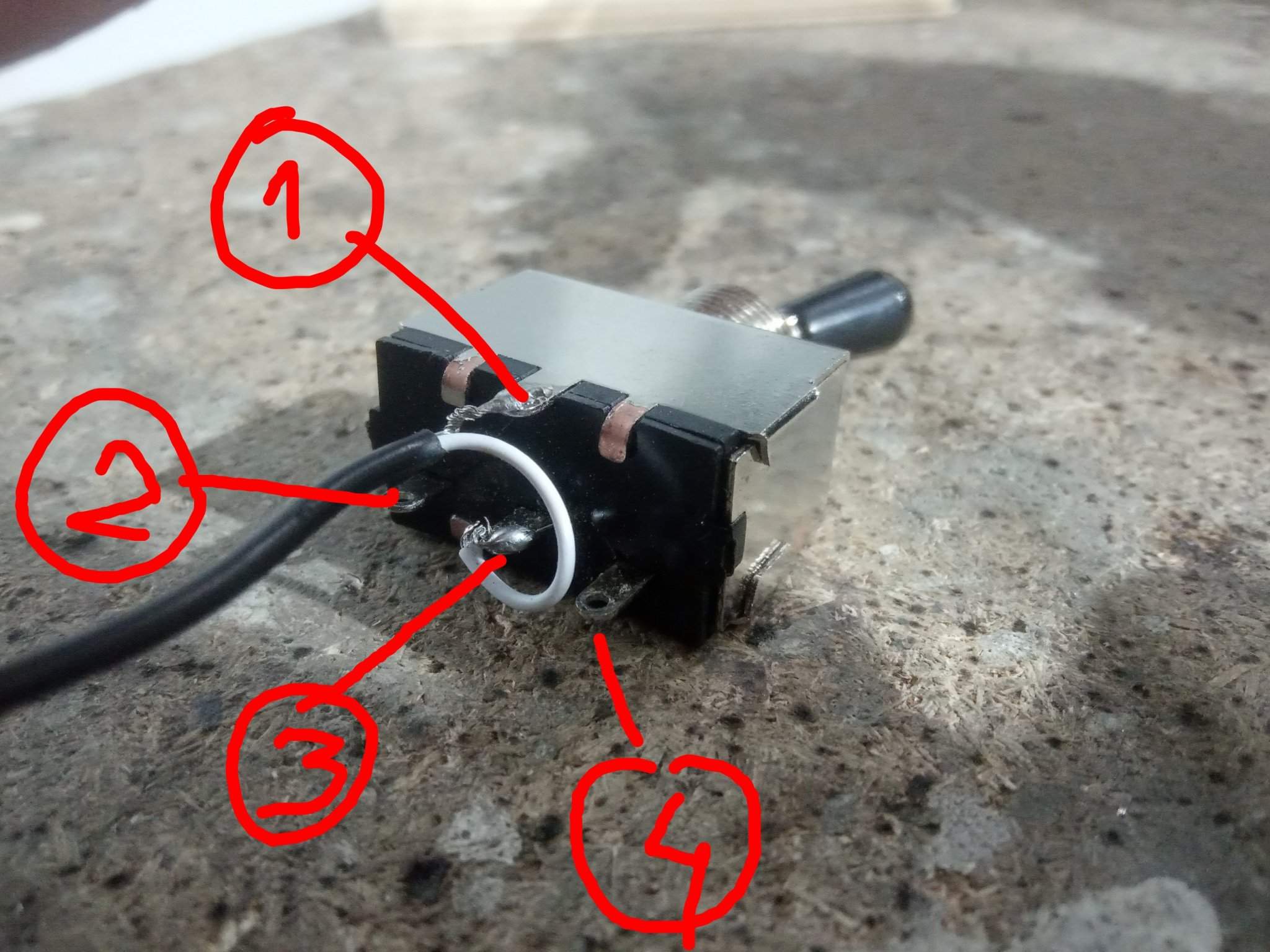

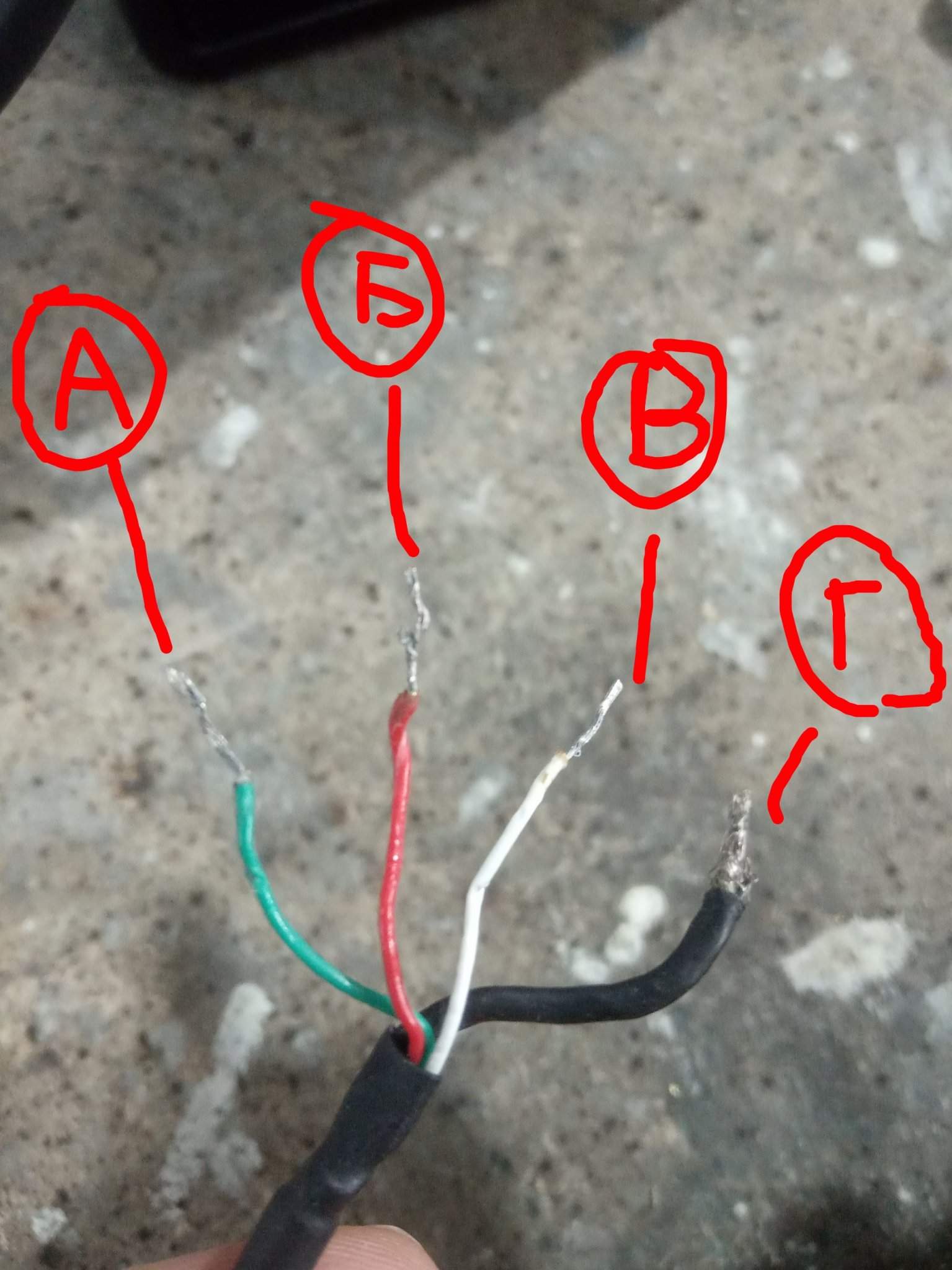

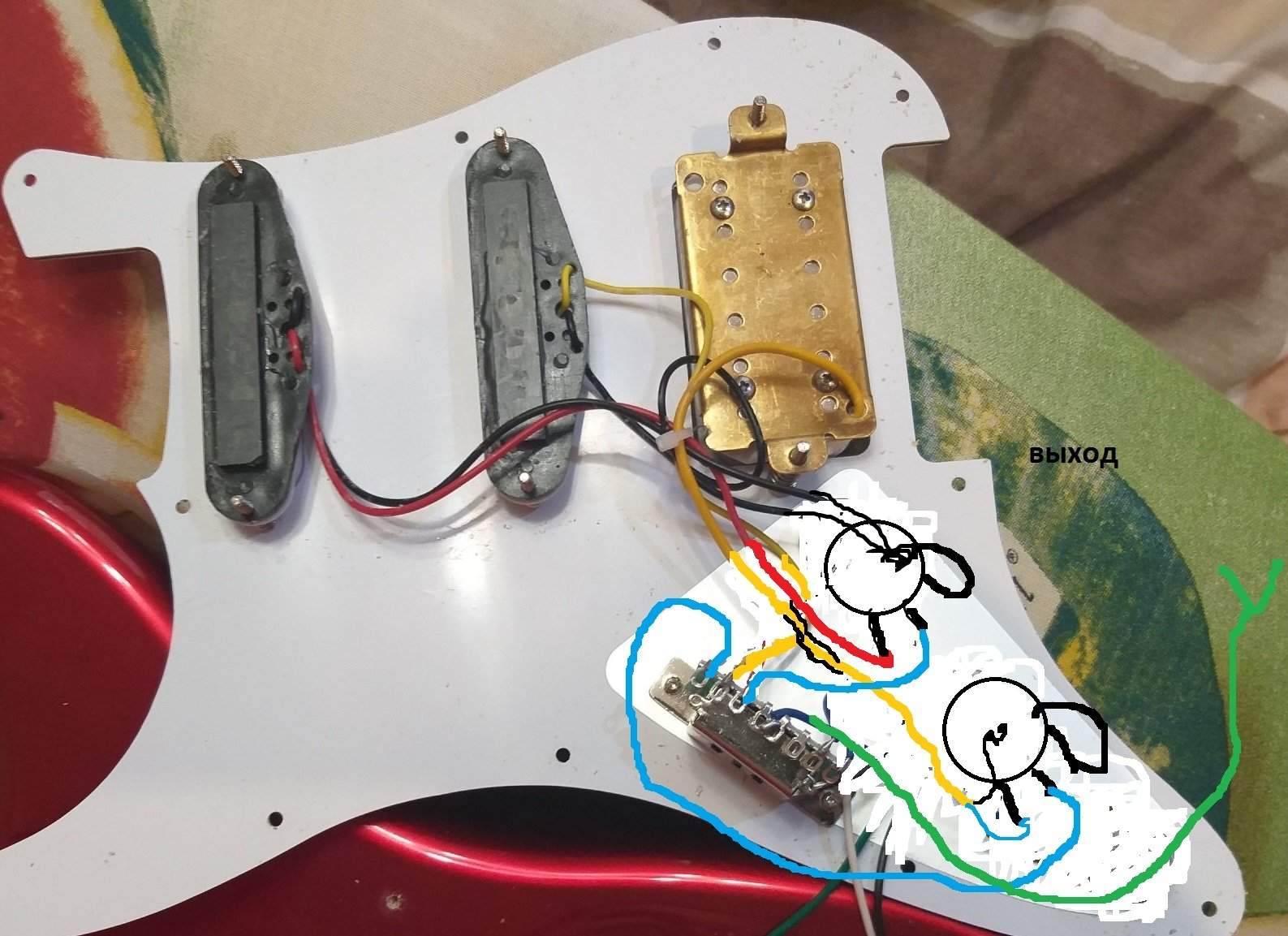

Вот фото, может сможете на нём схематически или как нибудь изобразить что мне точно отпоять, изьять из цепи и что перепоять🙏

примерно так

результаты исследований таковы - при питании поданом на датчики и не поданном на таурус - в положении пушпула в режим пасси громкость малая. в положении актив хороший громовой звук.
при питании поданном на таурус и не поданном на датчики - в положении актив звук тихий, а в положении пасив вовсе никакого звука.

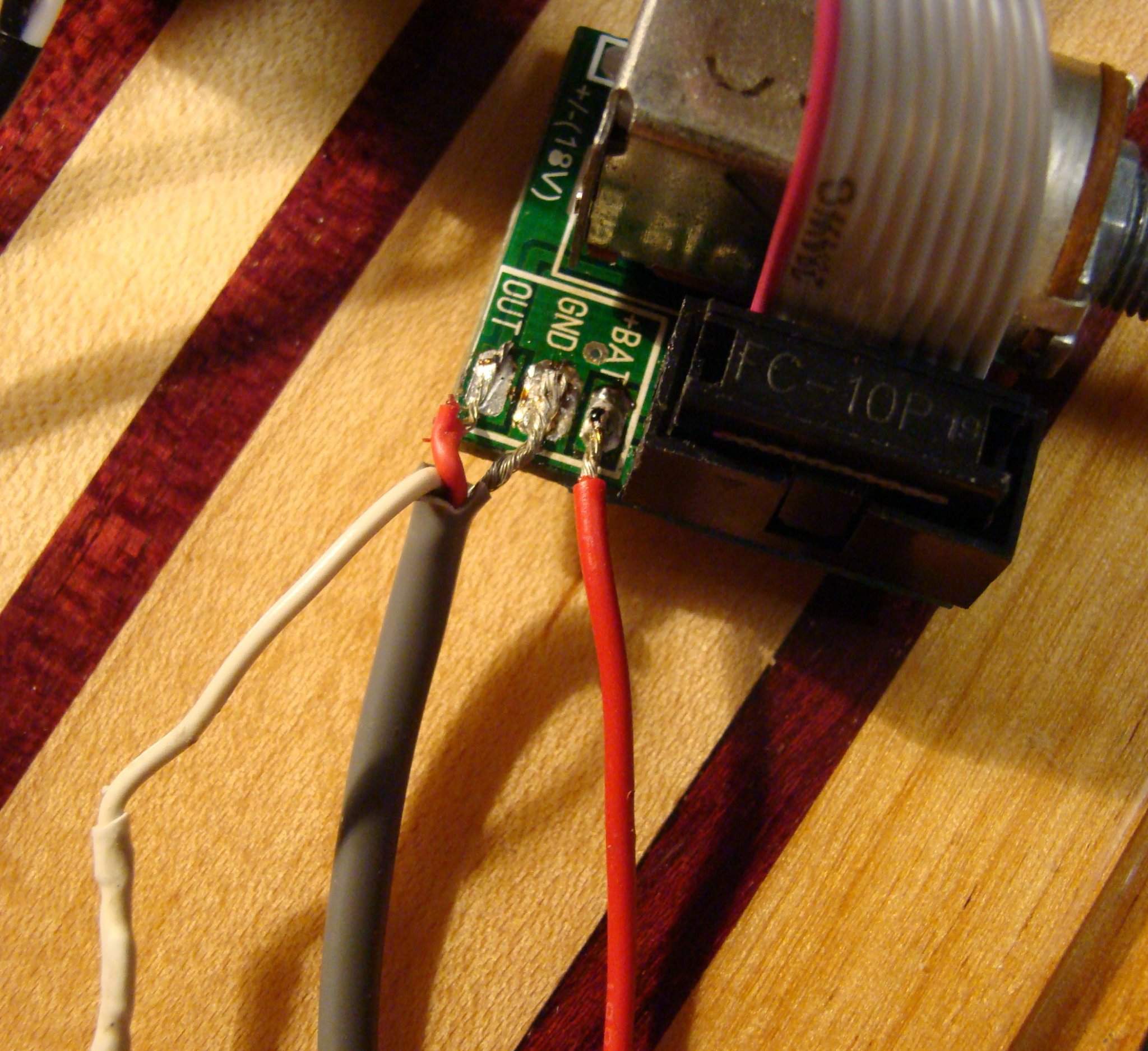

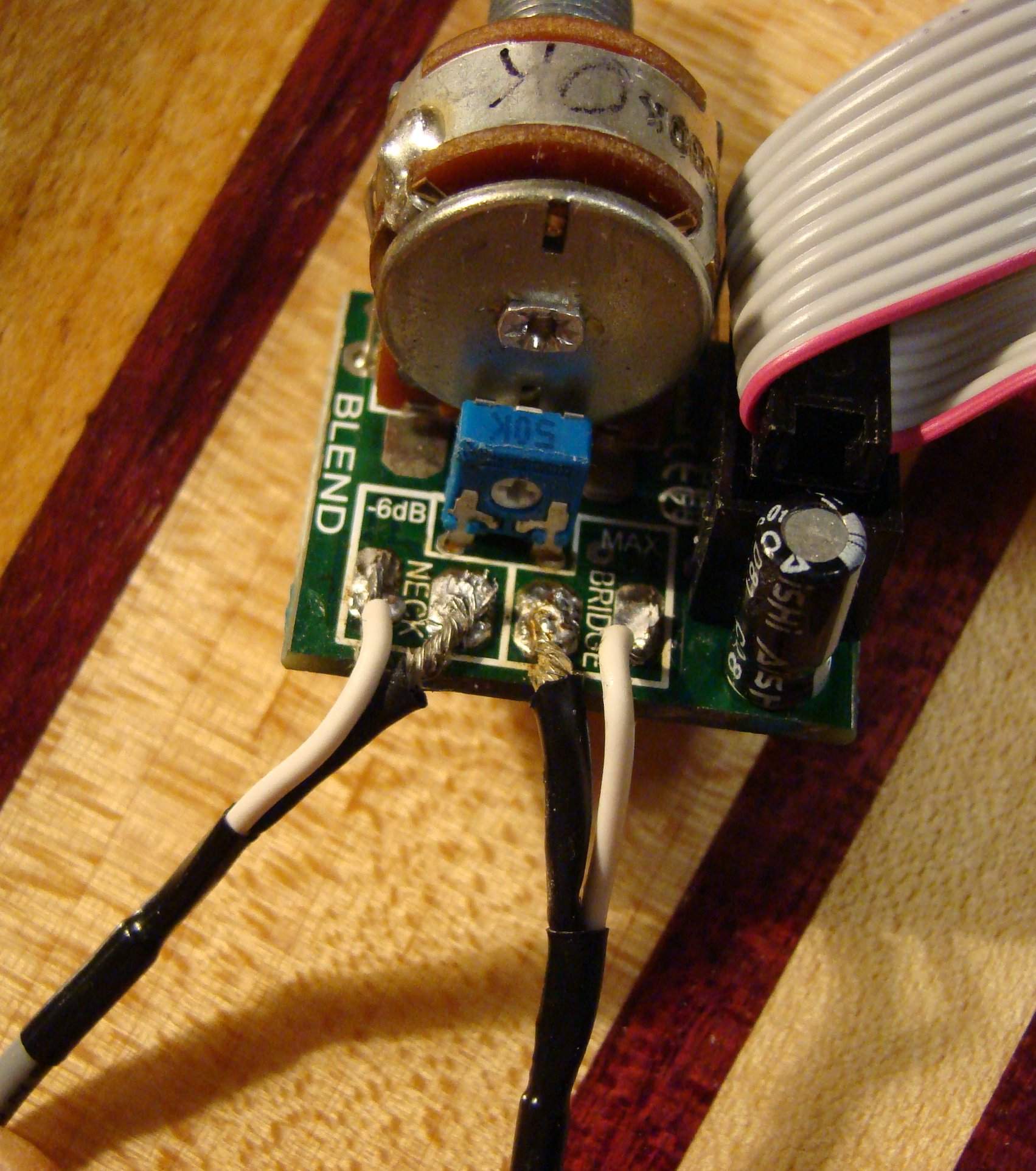

фото пайки прилагаю

... и добавил:

на нижнем фото красный провод это+ питания. дальше из кабеля оплётка это земля от гнезда, красная жила из кабеля это сигнал от гнезда. и к белому проводу подключён минус от батарейки. он в кабеле уходит до гнезда и там подключается на средний вывод чтоб размыкать батарею при вытащенном джеке

баланс как и положено ему выделяет один из датчиков и глушит другой. в средней точке работают оба датчика. непропай не проверишь - платки залитые.

сделал промеры тестером. измерял напряжения на ногах пушпула. меду землёй и любой из ног тестер показал 0. между красным проводом питания и любой их ног - 17,8 вольт и при вытянутом пушпуле и при втянутом.
между красным проводом питания и землёй 18,5 вольт
подстроечник сейчас начну тестировать

... и добавил:

в режиме пассив подстроечник немного добавляет убавляет громкость. в режиме актив он никак не проявляет себя.

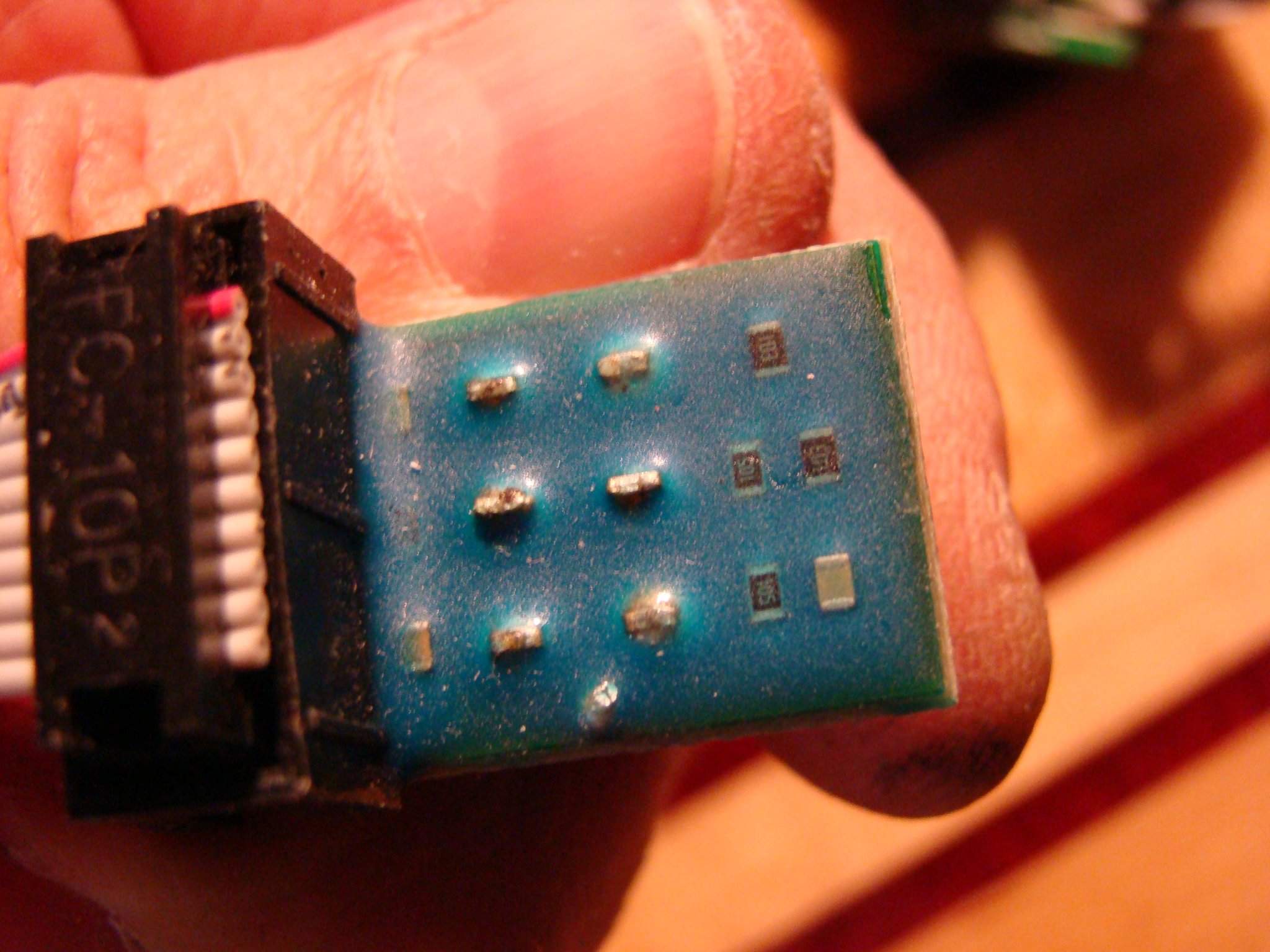

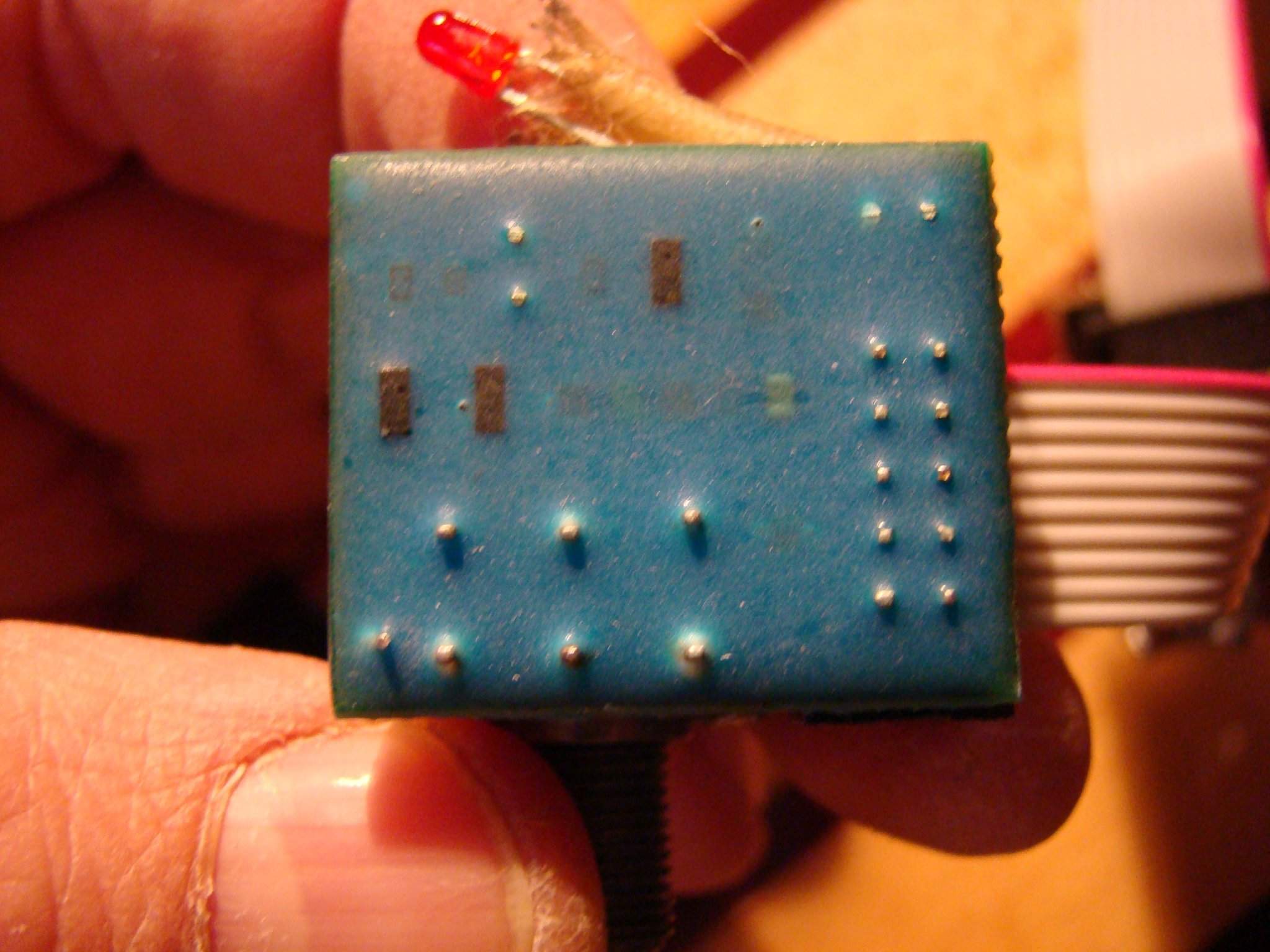

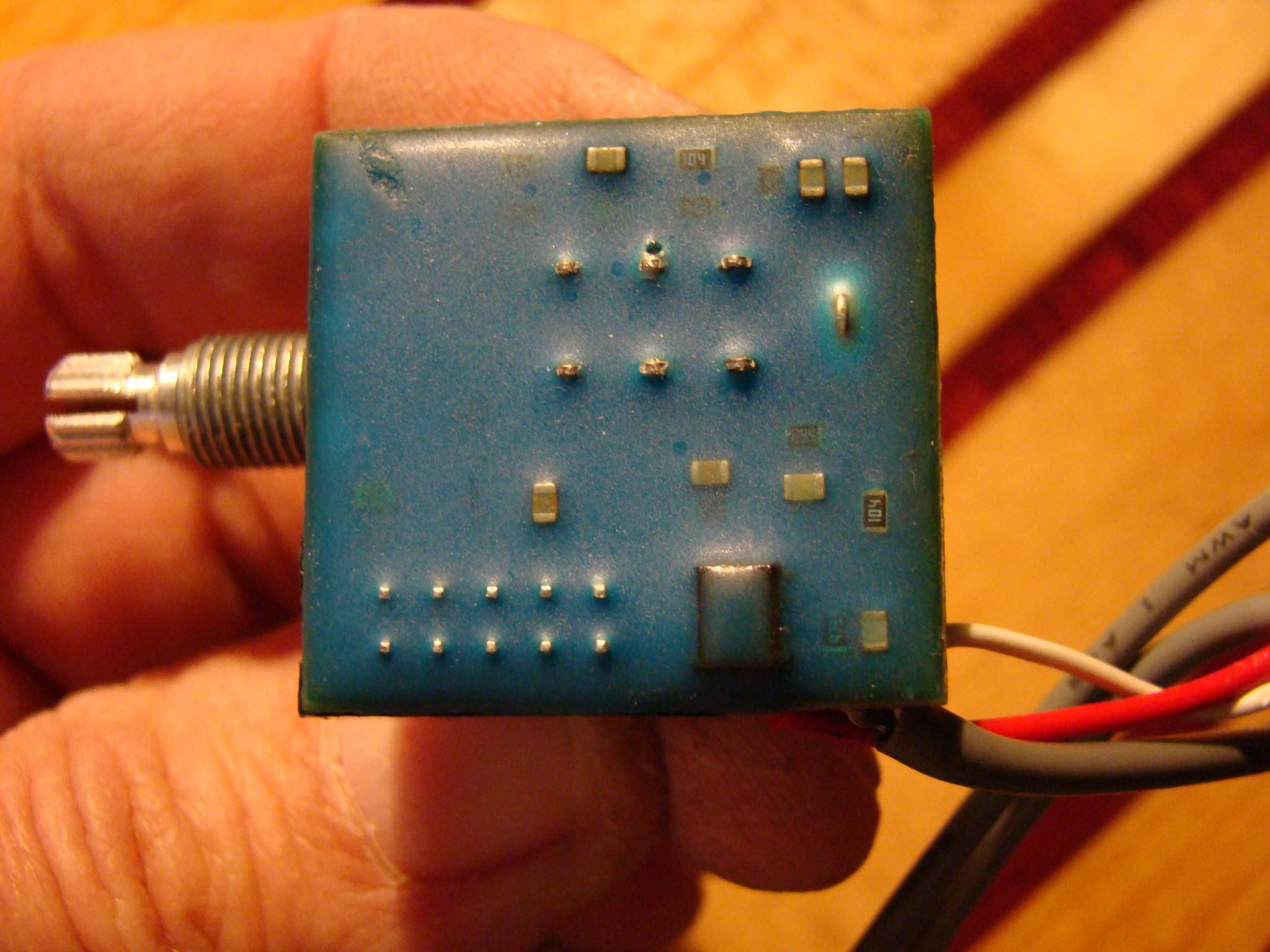

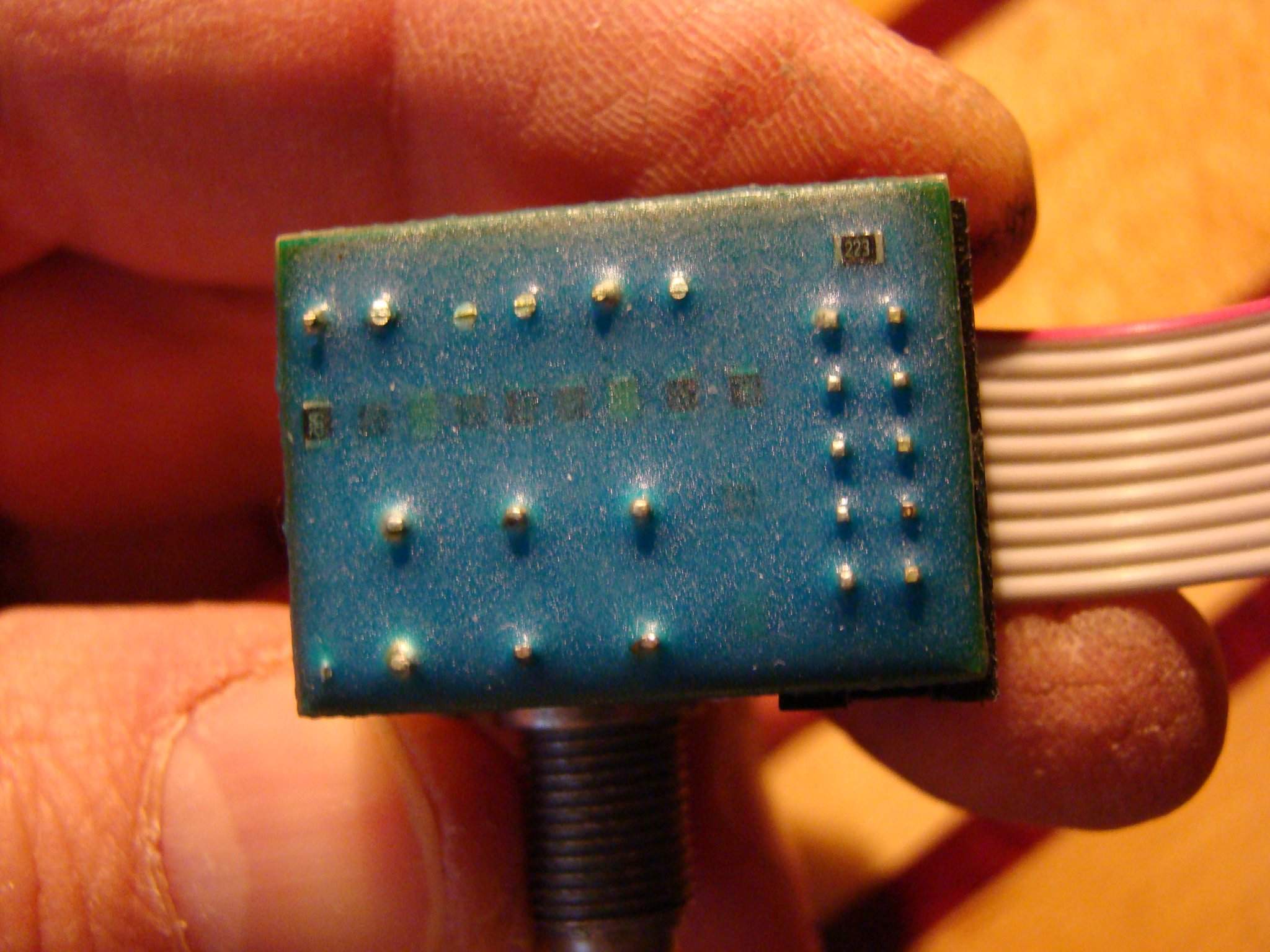

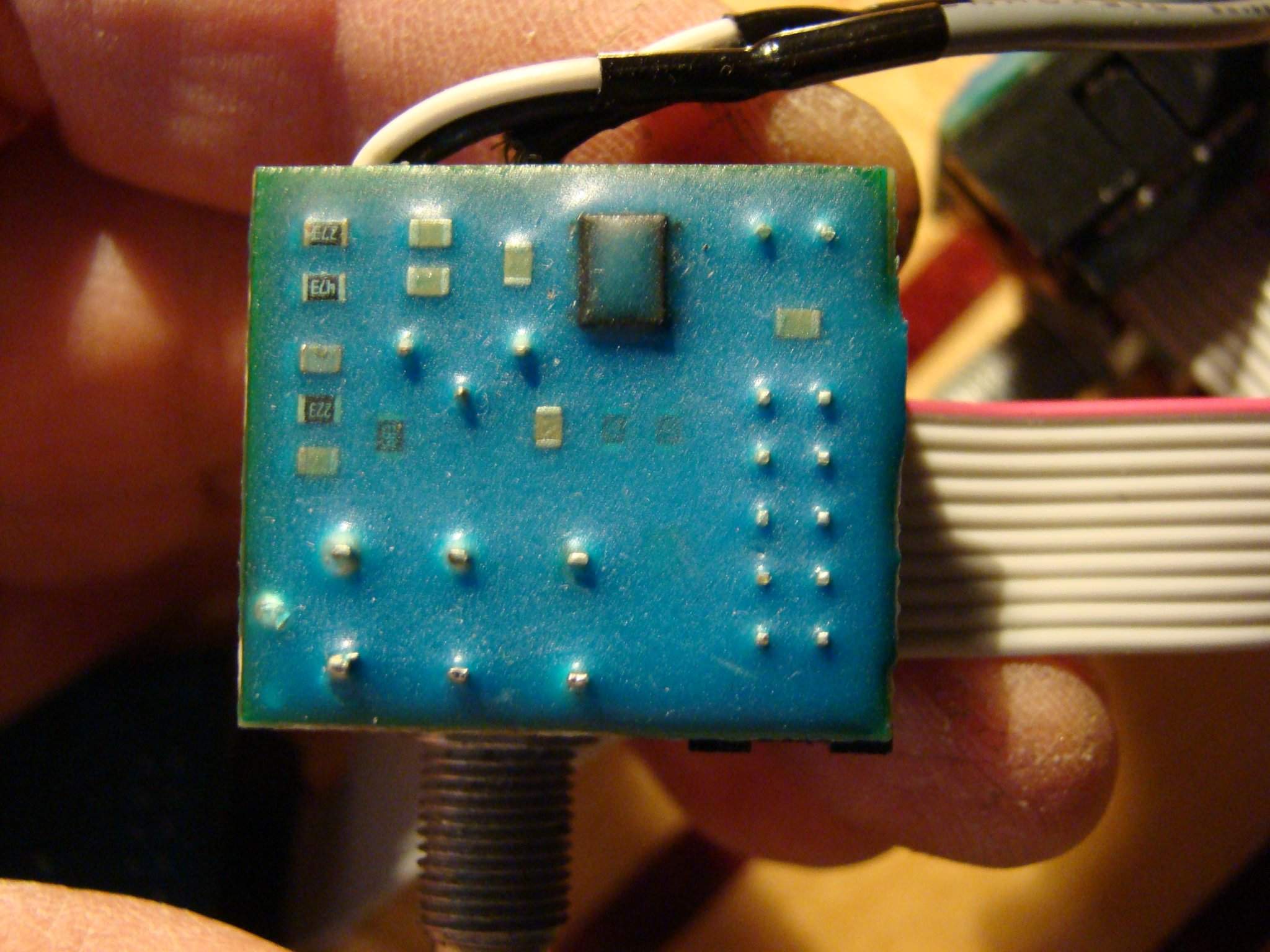

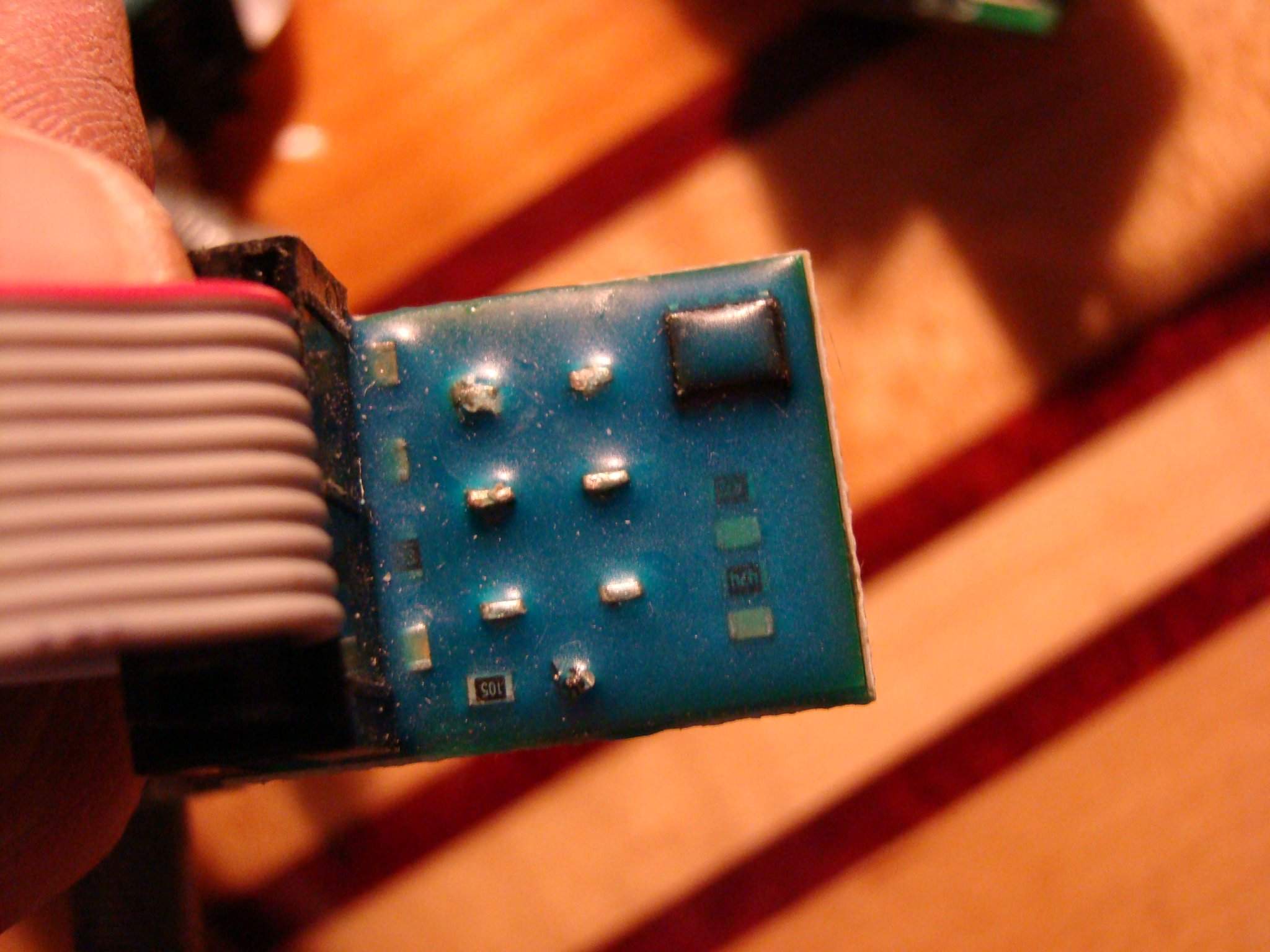

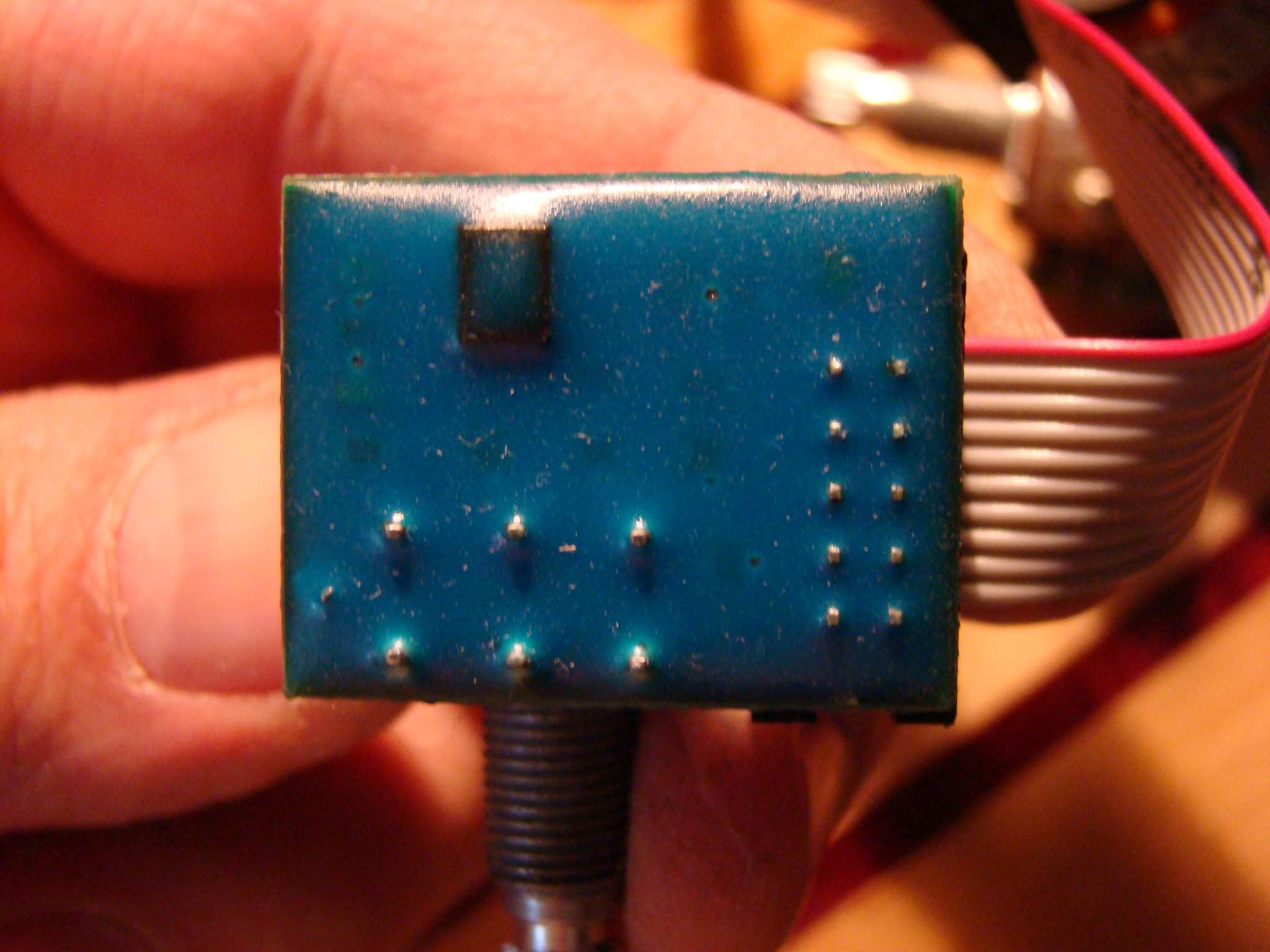

фоты по порядку -
громкость - микросхема есть
баланс есть
требл - микросхем нет, но возможно 3 транзистора
бас - нет
мидл есть
панч есть,презенс нет

Алексей Е, Забыл посмотреть!!! Короче, надо проверять за что отвечает микрушка на балансе. Обычно ее там не бывает, ибо незачем. Подстроечник явно к ней относится.
