Записал как мог. Нековый,нее бридж, бриджевым. 1.Чистый звук.2.Перегруз на босс од2 педаль. 3.Перегруз ОД2 на соло

... и добавил:

Писал с настройками как на фото. Без турбо.

Похоже действительно датчики с отсечками.
Но не очень понятно, один из датчиков должен фонить на перегрузе, т.к. включен 1-й половинкой.
Надо бы тестером прозвонить.

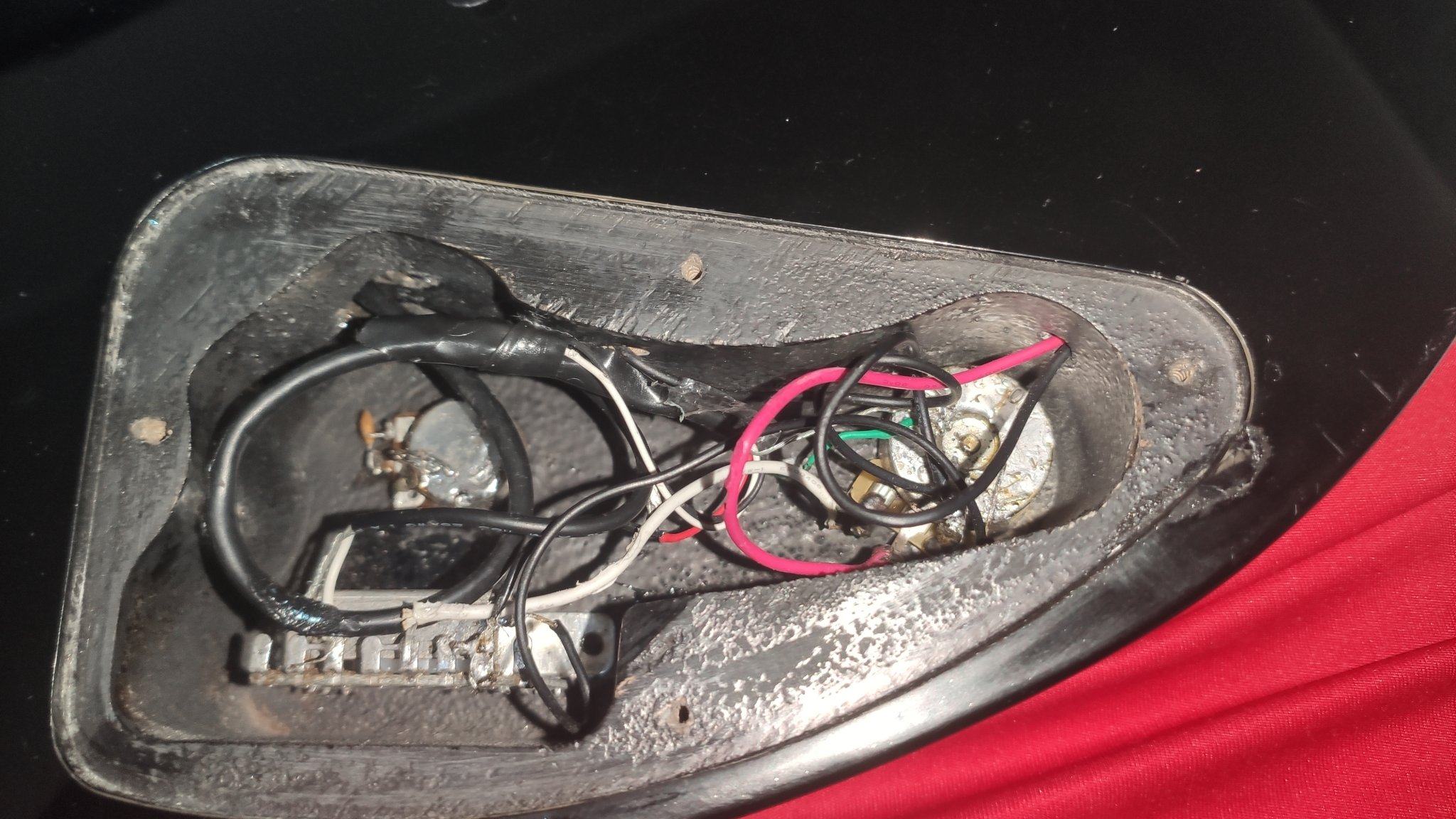

Поцы завтра придут, отпаяю и замерю. А то я уже боюсь снимать опять поотлетают концы

Можно не отпаивая померить.  Или даже, воткнув кабель в гнездо, щёлкать переклюком  и мерить на другом конце кабеля.

Померил, верхний 12.5, среднее 4.14, нижний 6.31. На выходе с кабеля. Что куда паять в итоге, два конца оставшиеся?)

Получается - датчики с отсечками.
12,5 - включен полный датчик.
6,31 - включена половинка.    Если нужен весь хамбач, то поменять провод с него.
Оставшиеся концы заизолировать и никуда не паять.

Ilia Kartashov,


Ilia Kartashov,

не понятно как работает тюнер, раз сигнал в линию у тебя выходит нормальный. Может там отдельный элемент какой то крепится к корпусу гитары внутри (отклеился)? Если тебе эту систему ставили отдельно - может криво установили.
 У меня такая система на гитаре - работает норм, хотя я встроенным тюнером не пользуюсь - мне не нравится он, настраиваю либо прогой с телефона либо через процессор.

https://www.musicstore.com/ru_RU/RUB/J-D-AT-120S-/art-GIT0028282-000

Продолжаем вандальную деятельность, требуется разворотить сингл чтобы достать провода и напаять.
Прошлый хозяин при попытке утопить датчик в корпус, дабы не мешал играть подрезал в ноль провода с него.
Вопрос как правильно вскрыть и возможно ли. Новый датчик понятно "проще" найти. Но этот то тоже куда то девать надо.

Штож, будем варить) Хоть навар останется

... и добавил:














... и добавил:

В обратном порядке получилось. Корпус отдельно не снимался, варил в корпусе, минут 5 кипело, эпоксидка сала мякогой и слазила слоями, но минут через 10 всё остыло и стало опять как камен. Датчик было не спасти и я его вскрыл. Не ремонтируемый получается. Новый комплект из 2 хамбакеров и сингла стоит 35 евро или вкарячить туда вообще другой, так что не страшно.

не думаю, что такая схема в принципе существует.

У меня на E-II в стоке стояли Seymour Duncan Nazgul/Sentient, мне они не понравились, я решил заменить их на DiMarzio Crunch Lab/ Liqui Fire, оставив стоковые компоненты. Оказалось, что это невозможно сделать по оригинальной схеме, потому что схемы Seymour Duncan и DiMarzio вообще не совпадают никак. У них разные цветовые коды. Пришлось брать схемы с сайта DiMarzio и что-то колдовать уже по месту.
Соответственно так же может оказаться, что цветовые коды Фокина свои собственные.
В твоем случае будет надежнее написать в поддержку Фокину и выяснить их цветовые коды по нужной тебе модели. После этого найти на сайте DiMarzio подходящую тебе распайку и заменить нековый на Фокин:
https://d2emr0qhzqfj88.cloudfront.net/s3fs-public/diagrams/4Conductor_37.pdf
https://www.dimarzio.com/support/wiring-diagrams
