Re: Гитарная электроника (датчики, распайка,...)
« Ответ #4365 : Апреля 24, 2024, 16:18:27 »
Подскажите пожалуйста, эта электроника перепаивалась? Пикгард вроде по виду новый. Гитара 70-х, но как новая по ладам.



(нажмите чтобы показать/спрятать)

Цитата: Ilia Kartashov от Апреля 05, 2024, 17:01:47
Взял я Luxor Strat Japan. Струны ржавые, но всё остальное целое и даже новое местами, пикард и задняя крышка наверное меняные, но отверстия не нарушены. С грифом пока борюсь анкер разрабатываю. До 2мм на 12 ладу смог отстроить. Со звуком не понятно пока вроде всё ровно без изысков, переключатель и поцы не песочат, чисто. Вес 3700. Рычаг тремоло сам подобрал.
« Последнее редактирование: Апреля 24, 2024, 17:05:45 от Ilia Kartashov »

Оффлайн Макс Н.

  • Эксперт
  • *****
  • Сообщений: 1317
  • Корёжитель ЧХ
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #4366 : Апреля 24, 2024, 17:13:11 »
Ilia Kartashov,
Земля на потцах явно перепаянная, остальные пайки в некоторых местах похоже, что как минимум - обновлялись.

Оффлайн alexweis

  • Эксперт
  • *****
  • Сообщений: 1392
  • Картина маслом.
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #4367 : Мая 04, 2024, 14:32:41 »
Парни,выручайте, кто чем может. Мы не "местные"   :rolleyes:  ;D

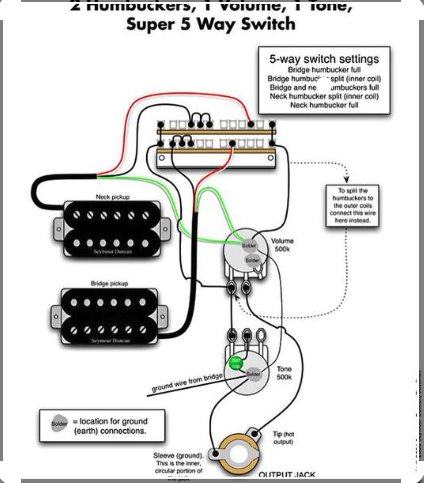

Задача  и желание таковы-суппер свитч+НН=налучшая распайка(понимаю что фломастеры), а если ещё и пуш-пулы влепить, так вообще ништяк будет.
Порыл по просторам "вселенной",кое что нарыл, но может до чего-то и не до.... того\этого. ???

Оффлайн Макс Н.

  • Эксперт
  • *****
  • Сообщений: 1317
  • Корёжитель ЧХ
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #4368 : Мая 04, 2024, 15:50:25 »
alexweis,

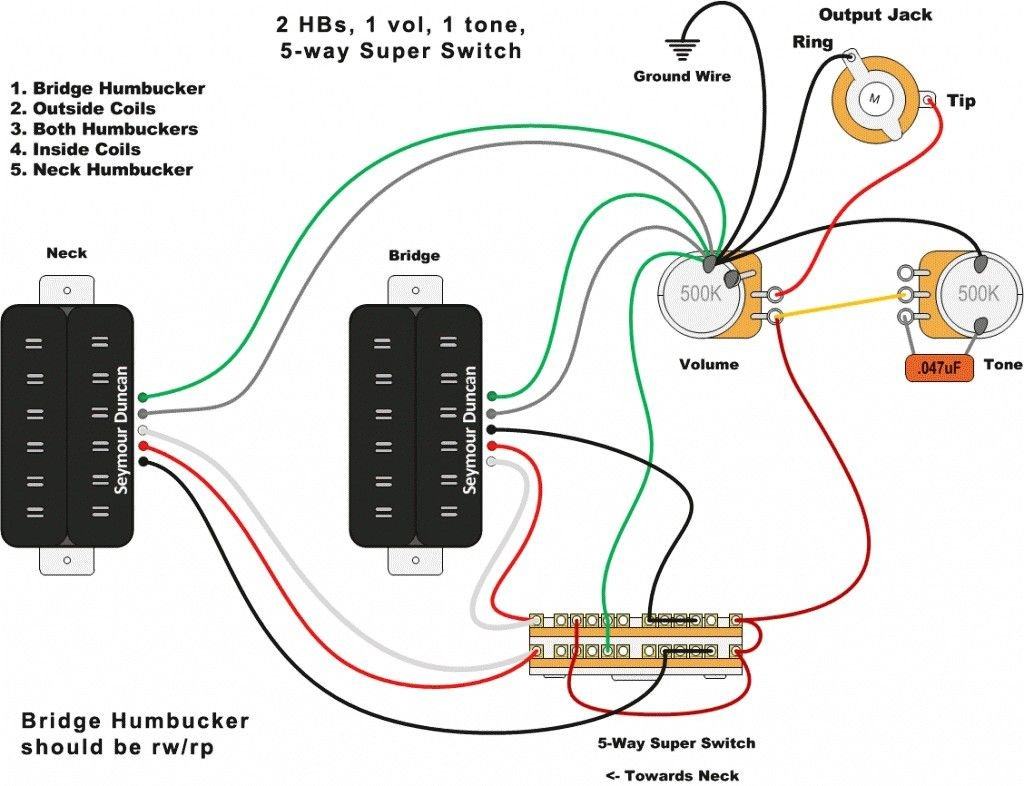

первая схема - ничо так.
Не считая странного заявления в нижнем левом углу.

Оффлайн alexweis

  • Эксперт
  • *****
  • Сообщений: 1392
  • Картина маслом.
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #4369 : Мая 04, 2024, 17:56:40 »
Макс Н., не понял что именно в нижнем левом углу  ???

Сие рукоблудие хочу влепить в Jet-500, так сказать улучшайзер замутить ему, с заменой дачнегов и супер свитча,ну а там будем посмотреть  ???

Оффлайн Макс Н.

  • Эксперт
  • *****
  • Сообщений: 1317
  • Корёжитель ЧХ
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #4370 : Мая 04, 2024, 20:06:36 »
Цитата: alexweis от Мая 04, 2024, 17:56:40
Макс Н., не понял что именно в нижнем левом углу  ???

Сие рукоблудие хочу влепить в Jet-500, так сказать улучшайзер замутить ему, с заменой дачнегов и супер свитча,ну а там будем посмотреть  ???
Вот, что там на схеме написано - то и странно.
Стандартно сделанные пафоидные хамбы - все RWRP, внутри себя.
Возможно автор рисунка имел в виду, что противофаза к головяному датчу, но тогда 2 хамба вместе будут звучать хреновенько.
На данном этапе не надо заморачиваться. Спаяешь - там видно будет.

Оффлайн alexweis

  • Эксперт
  • *****
  • Сообщений: 1392
  • Картина маслом.
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #4371 : Мая 08, 2024, 11:58:10 »
 ???
« Последнее редактирование: Мая 08, 2024, 20:33:21 от alexweis »

Оффлайн grindcorer

  • Живу на форуме
  • *******
  • Сообщений: 8789
  • Снейк хейс
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #4372 : Мая 14, 2024, 21:59:03 »
Подскажите, если в гитаре активный буфер, что питается от кроны, то фактически звучки пассивные?

Оффлайн Макс Н.

  • Эксперт
  • *****
  • Сообщений: 1317
  • Корёжитель ЧХ
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #4373 : Мая 15, 2024, 11:09:45 »
Цитата: grindcorer от Мая 14, 2024, 21:59:03
Подскажите, если в гитаре активный буфер, что питается от кроны, то фактически звучки пассивные?
Активные датчики внутри себя тоже пассивные.  ;)
Только немного отличается конфигурация от обычных.

Оффлайн grindcorer

  • Живу на форуме
  • *******
  • Сообщений: 8789
  • Снейк хейс
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #4374 : Мая 15, 2024, 15:34:56 »
Цитата: Макс Н. от Мая 15, 2024, 11:09:45
Активные датчики внутри себя тоже пассивные.  ;)
Только немного отличается конфигурация от обычных.
Чисто теоретически если при таком конфиге воткнуть пассивные звучки (например от RG7321) все будет нормально звучать в плане громкости и тд?

Оффлайн Макс Н.

  • Эксперт
  • *****
  • Сообщений: 1317
  • Корёжитель ЧХ
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #4375 : Мая 15, 2024, 15:54:11 »
Цитата: grindcorer от Мая 15, 2024, 15:34:56
Чисто теоретически если при таком конфиге воткнуть пассивные звучки (например от RG7321) все будет нормально звучать в плане громкости и тд?
если буфер нормальный - то будет нормально.

Оффлайн hvoynov

  • Завсегдатай
  • ***
  • Сообщений: 337
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #4376 : Мая 21, 2024, 16:44:05 »
Ребятки, три паяльника, но любитель)))))))))).   Решил родные ибанезовские сменить на пафы.   Подкиньте плиз схемку. Если есть возможнось сохрана сингла, хорошо, если нет - переживу).   Сейчас загружу фото...

... и добавил:











... и добавил:

пафы разумеется 2 проводные

... и добавил:

еще может чтоб понять, схему контактов такого переклюка моего
« Последнее редактирование: Мая 21, 2024, 17:08:34 от hvoynov »

Оффлайн dimkin

  • Частый посетитель
  • **
  • Сообщений: 181
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #4377 : Мая 21, 2024, 22:47:00 »
Ребятки, ткните носом, где посмотреть распайку на страт S-S-S с одной громкостью и одним тоном. Что-то поиск и на форуме и в Яндексе толком ничего не показывает, может запрос неправильный делаю. Спасибо!

Оффлайн lerian

  • Частый посетитель
  • **
  • Сообщений: 133
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #4378 : Мая 21, 2024, 23:10:05 »
Цитата: dimkin от Мая 21, 2024, 22:47:00
Ребятки, ткните носом, где посмотреть распайку на страт S-S-S с одной громкостью и одним тоном. Что-то поиск и на форуме и в Яндексе толком ничего не показывает, может запрос неправильный делаю. Спасибо!

Просто провод от 2 тона припаять к 1.

Оффлайн Василий Буслаев

  • Завсегдатай
  • ***
  • Сообщений: 268
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #4379 : Мая 22, 2024, 15:39:47 »
Цитата: dimkin от Мая 21, 2024, 22:47:00
Ребятки, ткните носом, где посмотреть распайку на страт S-S-S с одной громкостью и одним тоном. Что-то поиск и на форуме и в Яндексе толком ничего не показывает, может запрос неправильный делаю. Спасибо!
