Автор Тема: Гитарная электроника (датчики, распайка,...) (Прочитано 575459 раз)

hvoynov · « **Ответ #4395 :** Июня 07, 2024, 18:21:14 »

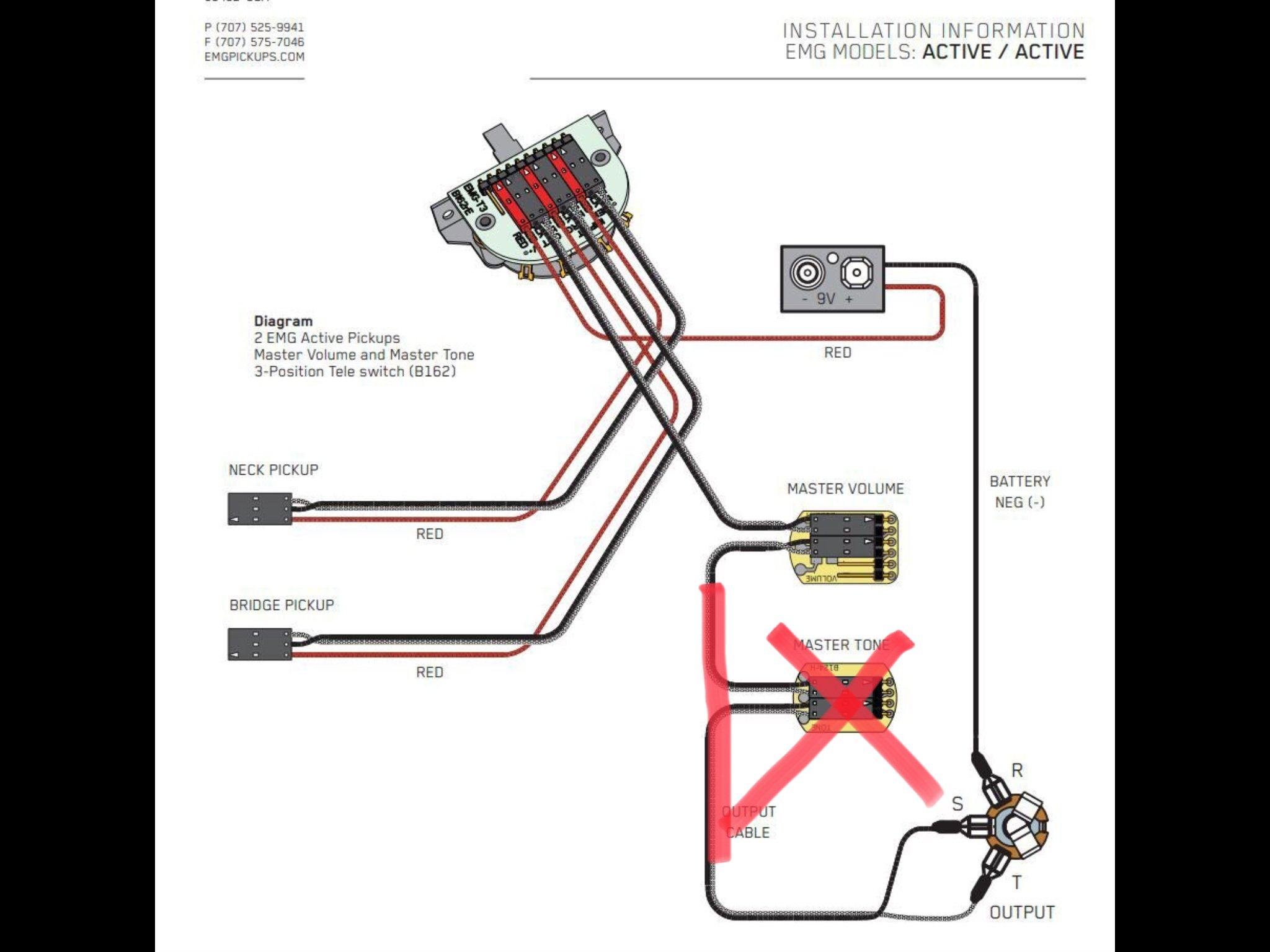

Собираю ибанез на ежах теперь). Хочу избавиться от тона, за ненадобностью+высвободить место под батарейку. Дайте плиз схемку коммутации ежей на 2 хамба+1 мастергромкость+переклюк на 3 позиции (буду паять свой родной на 8 контактов который).

... и добавил:

Вот так можно?

Сбор Г.А. · « **Ответ #4396 :** Июня 07, 2024, 22:26:05 »

Цитата: hvoynov от Июня 07, 2024, 18:21:14

Дайте плиз схемку коммутации ежей на 2 хамба+1 мастергромкость+переклюк на 3 позиции

hvoynov · « **Ответ #4397 :** Июня 08, 2024, 07:06:01 »

airstamp, 💪💪💪💪💪💪💪💪💪🤟🤟🤟🤟🤟

Geezer · « **Ответ #4398 :** Июня 08, 2024, 10:21:46 »

Цитировать

Крутая штука! Не знал о таком...

Термоусадка требует применения специального фена.
Для окультуривания жгутов проще воспользоваться страпсами - они выпускаются разных типоразмеров и цвета, и стоят копейки

:

https://www.chipdip.ru/product/kss-3-100-b-100sht.alt-102s

Geezer · « **Ответ #4399 :** Июня 08, 2024, 10:53:42 »

Страпсы проще - затягиваем, отрезаем лишние хвосты и любуемся результатом

Сбор Г.А. · « **Ответ #4400 :** Июня 08, 2024, 11:41:24 »

Цитата: Geezer от Июня 08, 2024, 10:21:46

Термоусадка требует применения специального фена.

Вроде не дефицит

Geezer · « **Ответ #4401 :** Июня 08, 2024, 13:48:13 »

У меня примерно такой фен, только он называется по другому

:

https://www.youtube.com/watch?v=-wKQ8rbUxG8

... и добавил:

Нашёл я в закромах тот свой фен: AOYUE 8032++

-Urus- · « **Ответ #4402 :** Июня 23, 2024, 02:00:24 »

Всем привет! Суть вопроса
На 335 и ЛП в среднем положении туда/сюда громкость у датчиков совмещена. То есть когда ты убавляешь один датчик - все убавляешь вплоть до полного выключения.
У кого есть опыт оставить раздельную громкость на каждый датчик для больших возможностей по смешению сигналов?

AZG · « **Ответ #4403 :** Июня 23, 2024, 10:06:36 »

-Urus-, Просто на громкостях поменять местами сигнальные провода. Получишь независимую распайку и смешение будет работать полноценно. НО на перегрузе при громкостях в ноль получаем фон. Большинству это не нравится.

-Urus- · « **Ответ #4404 :** Июня 23, 2024, 13:39:36 »

Цитата: AZG от Июня 23, 2024, 10:06:36

-Urus-, Просто на громкостях поменять местами сигнальные провода. Получишь независимую распайку и смешение будет работать полноценно. НО на перегрузе при громкостях в ноль получаем фон. Большинству это не нравится.

спасибо

pentaruler · « **Ответ #4405 :** Июня 25, 2024, 14:12:15 »

Есть 2 НВ с тремя проводами, по две обмотки по 7 кОм в каждом,
3-х позиционный переключатель.

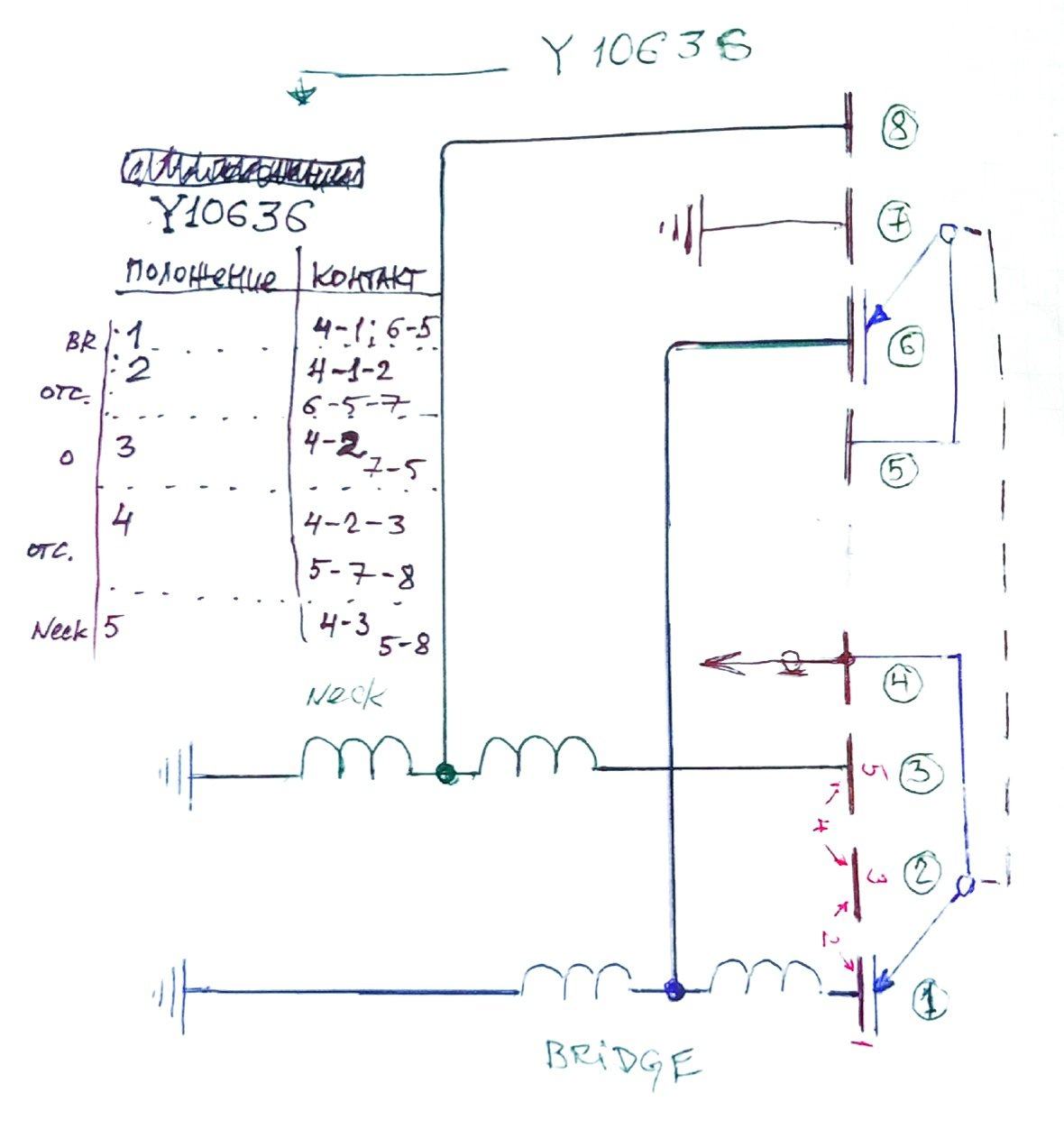

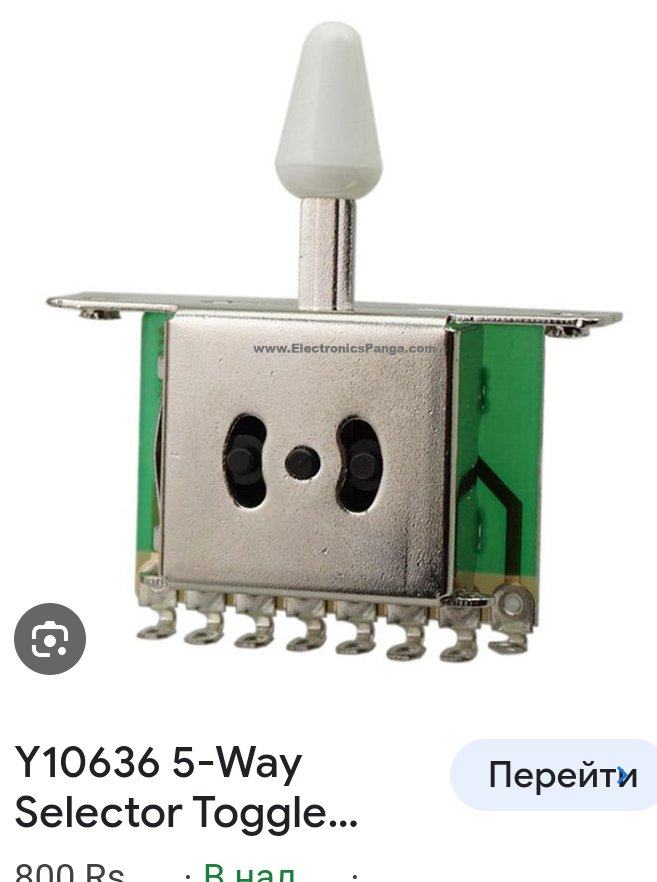

Купил 5-ти позиционный хотел попробовать отсечку. Но купил Y10636, где 2я и 4я позиция спаривает контакты. Искал схему тщетно, почему-то есть только малопонятные эскизы, но не принципиальные схемы. Сам пока не докумекал, как использовать 5 положений. Хотя выключение тоже пригодится. Накалякал на 4е. Если кому делать нечего совсем- хэлпаните плиз, свой шедевр прилагаю

Kesha · « **Ответ #4406 :** Июня 25, 2024, 17:14:38 »

... и добавил:

Распайки для двух хамбакеров и пятипозиционников: 2 HUMBUCKERS W/ 5-WAY SWITCH

pentaruler · « **Ответ #4407 :** Июня 26, 2024, 09:39:00 »

Переклюк не такой. Если б принципиальную схему, а так хрен поймешь как оно контачит

EVP · « **Ответ #4408 :** Июня 26, 2024, 10:38:50 »

Цитата: pentaruler от Июня 26, 2024, 09:39:00

Переклюк не такой. Если б принципиальную схему, а так хрен поймешь как оно контачит

На картинках схему можно рассмотреть

pentaruler · « **Ответ #4409 :** Июня 26, 2024, 16:28:29 »

Да в этом то я прозвонил вот как на картинке что я рисовал замыкается. Но мне то предлагают с другим переключателем картинку
и без принципиальной схемы
