Здравствуйте, уважаемые!
Хочу перепаять электронику на своём Charvel Model 3 в конфигурации HSS, но понял, что моих знаний и опыта не хватает, чтобы грамотно собрать нужную схему.
Хочу получить следующий конфиг:

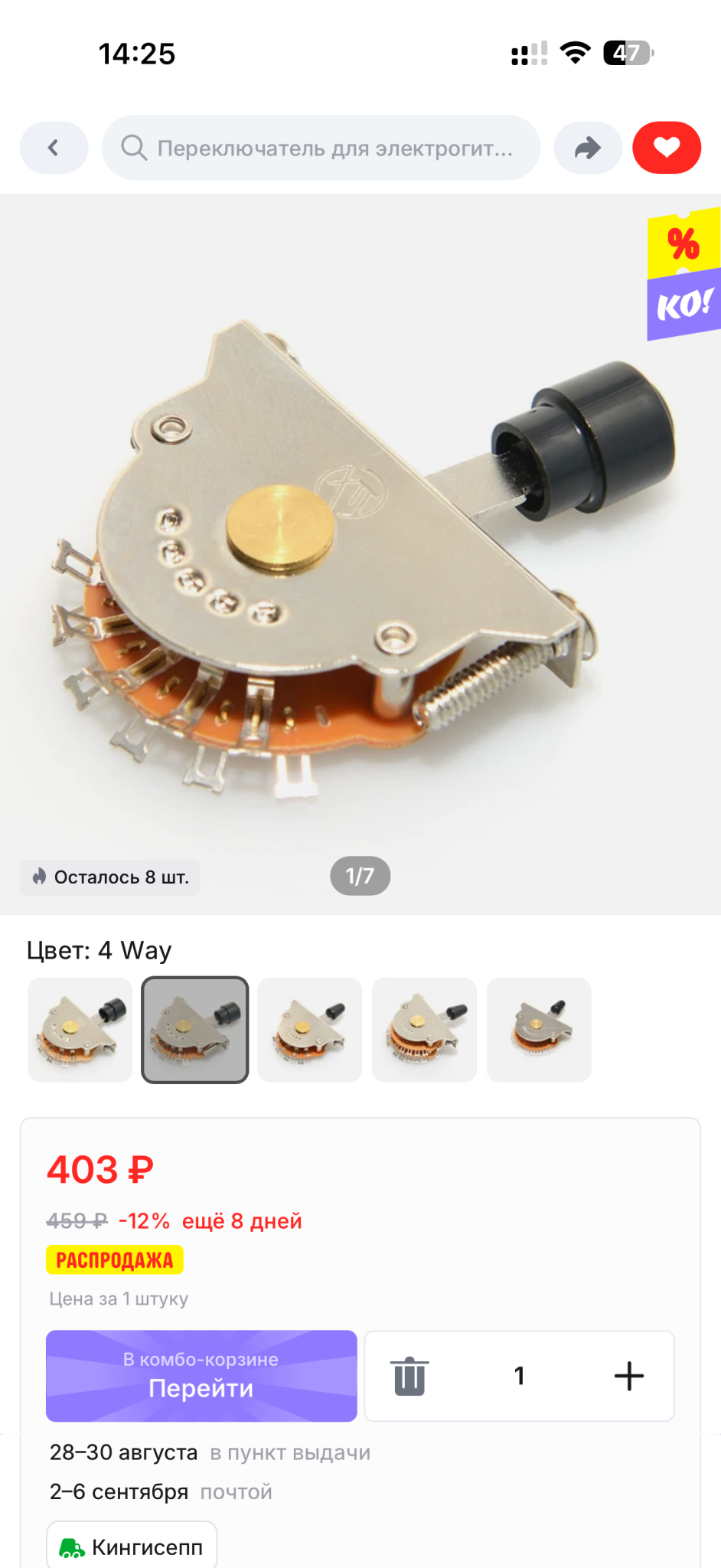

1. переключатель Али экспресс 2P4T (другой фиг найдешь)
2. 4 рабочих положения: Bridge → Middle → Middle + Neck → Neck;
3. один потенциометр громкости A500 с тремя ножками.
4. в конце цепи Kill Switch
Уберу ручку громкости на место тона для удобства, а отверстие закрою килл свичем.
Хамбакер на бридже хочу пустить через А500кОм без отсечки, а для синглов Middle и Neck получить нагрузку, близкую к 250 кОм. Насколько правильно подсчитал, резистор 470 параллельно с A500 подойдет. (500×470)÷(500+470)=242,2680412371кОм
Но не могу понять, как правильно реализовать это на 2P4T.
Подскажите, пожалуйста, как грамотно распаять такую схему. Если у кого-нибудь есть готовая схема или можете набросать распайку по контактам 2P4T — буду очень благодарен.
Заранее спасибо!
