Автор Тема: Линейки 5шт.tremsetter made in Russia Tremmory Колки Порожки- мои изобретения.  (Прочитано 7514 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн АЕХ Автор темы

  • Частый посетитель
  • **
  • Сообщений: 134
  • Репутация: +52/-0
  • GuitarPlayer.Ru fan!
Всем привет, Мастера гитарного дела!

Я Александр Евгеньевич Хромов.
Музыкант профи, Гнесиных училище Диплом.
И инженер-конструктор , университет СТАНКИН. Диплом.
Большой стаж работы  на сцене, как лидер гитарист и вокал.
Стаж работы инженер - конструктором тоже очень большой.
Имею изобретения.

Занимаюсь темой " Нестроевича'
Стараюсь понять причины и найти решения данной проблемы . И уже есть положительный результат.

Хочу поделиться с вами моими работами.
И сразу говорю, если что-то вам приглянется , или возьмёте на заметку, или захотите применить в своих кастом гитарах - я буду только рад этому.
Кроме того помогу , если смогу.



В этой теме намечено, планируется разместить мои работы начиная с 1991 года, по следующим сегментам , элементам  электрогитары:

 1Линейки : Tremsetter made in Russia пять разных конструкций.
Начиная с 1991года. Ролики в Ютубе можно посмотреть набрав " tremmory original" , " tremsetter Stabilizer+non tremolo"
"Tremsetter Chromova".

 2 Линейки ;Колки мультилоковые .
Три разных конструкции.
Начало с 1991года.

 3 Линейки :Передние порожки.
Пять разных конструкций.
Начало с 2000х тысячных годов.

 4 Особое расположение струн без перегиба на переднем порожке.

Работа над проектом " Борьба с Нестроевичем" продолжается .
Поэтому мною запланировано  :

" Антипружина механизма тремоло" и

"Преднулевой лад струнного музыкального инструмента."
И ещё несколько тем , если получится.

Эта проделанная работа и что намечено имеет одну цель -
Сохранение строя струнного музыкального инструмента  как на обычных гитарах без тремоло , так и на гитарах с тремоло системами.



Всем привет, ещё раз,  Мастера гита нарного дела.
Хочу поделиться своими работами , может кому и пригодится.
И если вам будет интересно что- то , может быть, возьмёте на заметку, или примените это в своих кастом гитарах.
Обращайтесь , расскажу что и как, подскажу если знаю.

В этой теме ,не спеша, буду выкладывать материал о всех моих сделанных в металле, поставленных на гитару и опробованных в деле на сцене, изобретениях. Это то, что подкреплено патентами на изобретения.

Хочу начать с  линейки тремсеттеров Made in Russia.  Предпоследняя версия 'tremsetter made in Russia -( Tremmory ).
Линейка состоит из пяти разных по конструкции тремсеттеров.
Я начну с предпоследней версии. Потом расскажу о 1 ,2, 3,4,5й версиях.

Пять разных версий тремсеттеров это пять разных не похожих друг на друга конструкций .И есть важное отличие от забугорных тремсеттеров. Это  - новая кинематическая схема с двумя рабочими пружинами с предварительным  натягом этих пружин.

Все пять версий тремсеттеров имеют новую кинематическую схему , отличную от иностранных тремсеттеров.

Тема будет большой по объему текста.
Поэтому не спеша буду рассказывать и показывать фото и ролики .
Постепенно буду дополнять, пока смогу.

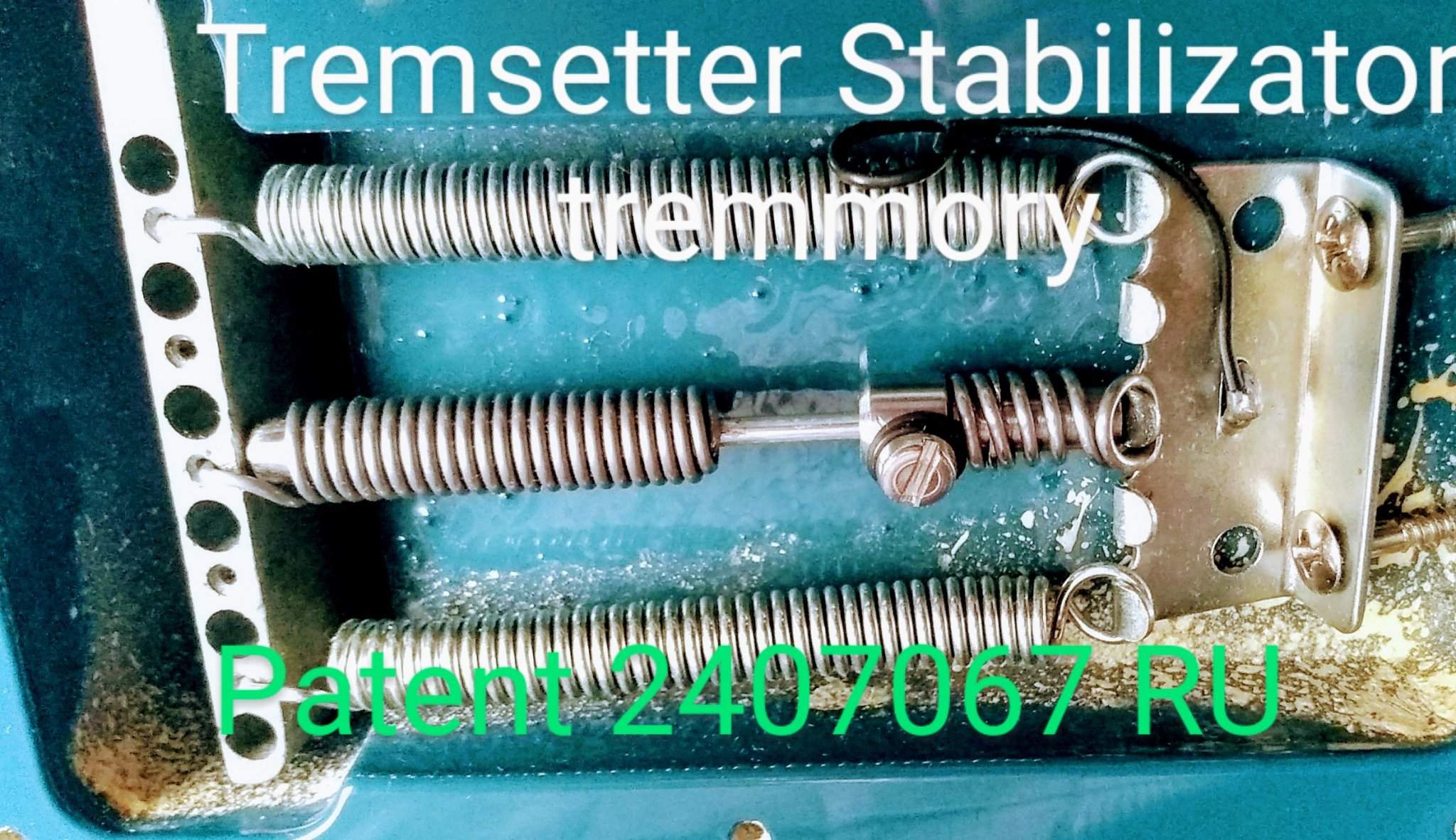

Вот фото последней версии тремсеттера made in Russia tremmory. Это сделано в России.

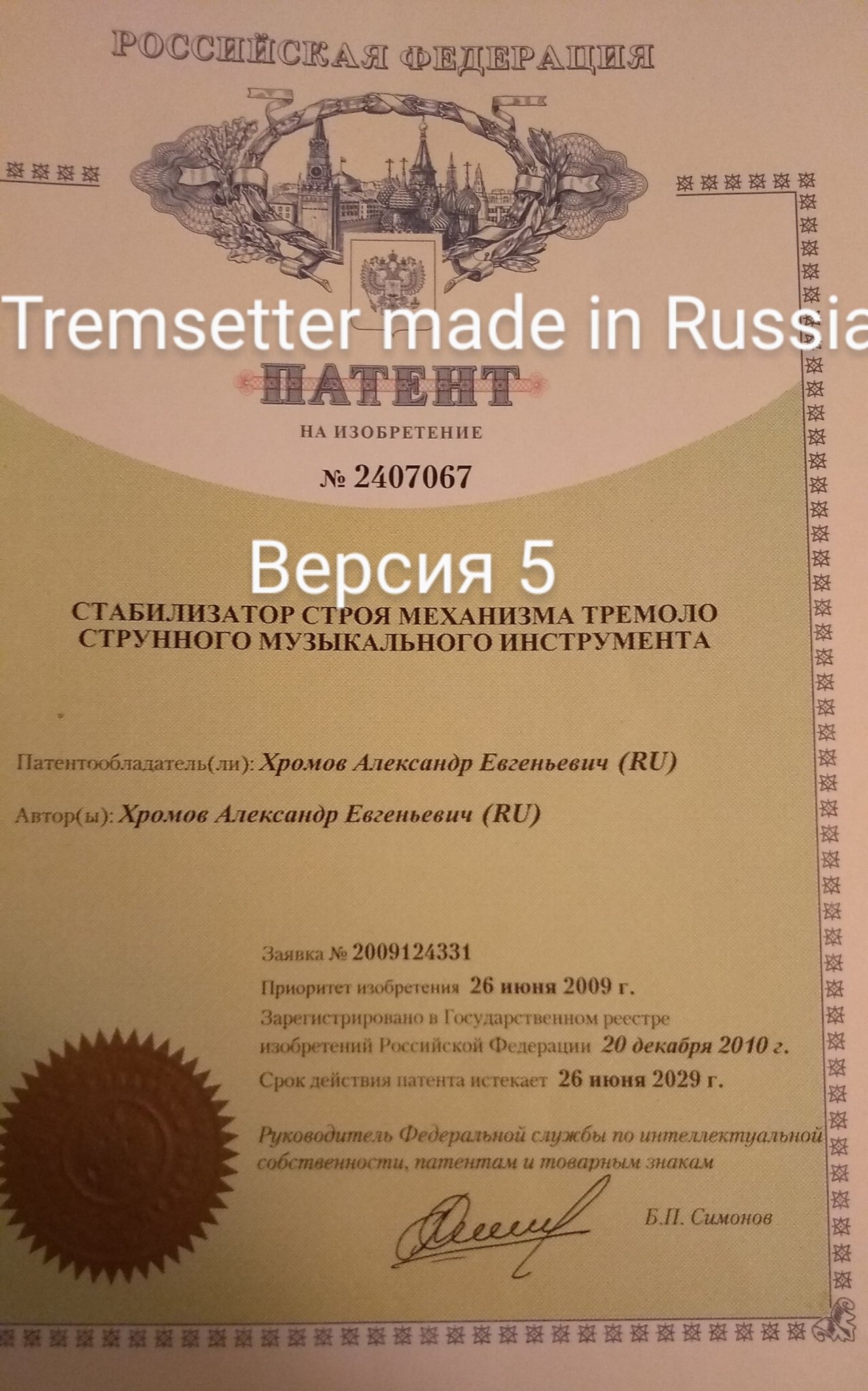

Вот ссылка. Здесь полное описание работы тремсеттера и чертежи пятой предпоследней версии тремсеттера.

https://patents.google.com/patent/RU2407067C1/ru


А по этой ссылке я разместил видео в Ютубе установки и снятия тремсеттер made in Russia tremmory . Предпоследняя версия. Капсула из латуни диаметр наружный большой пружины больше , чем у штатных пружин.

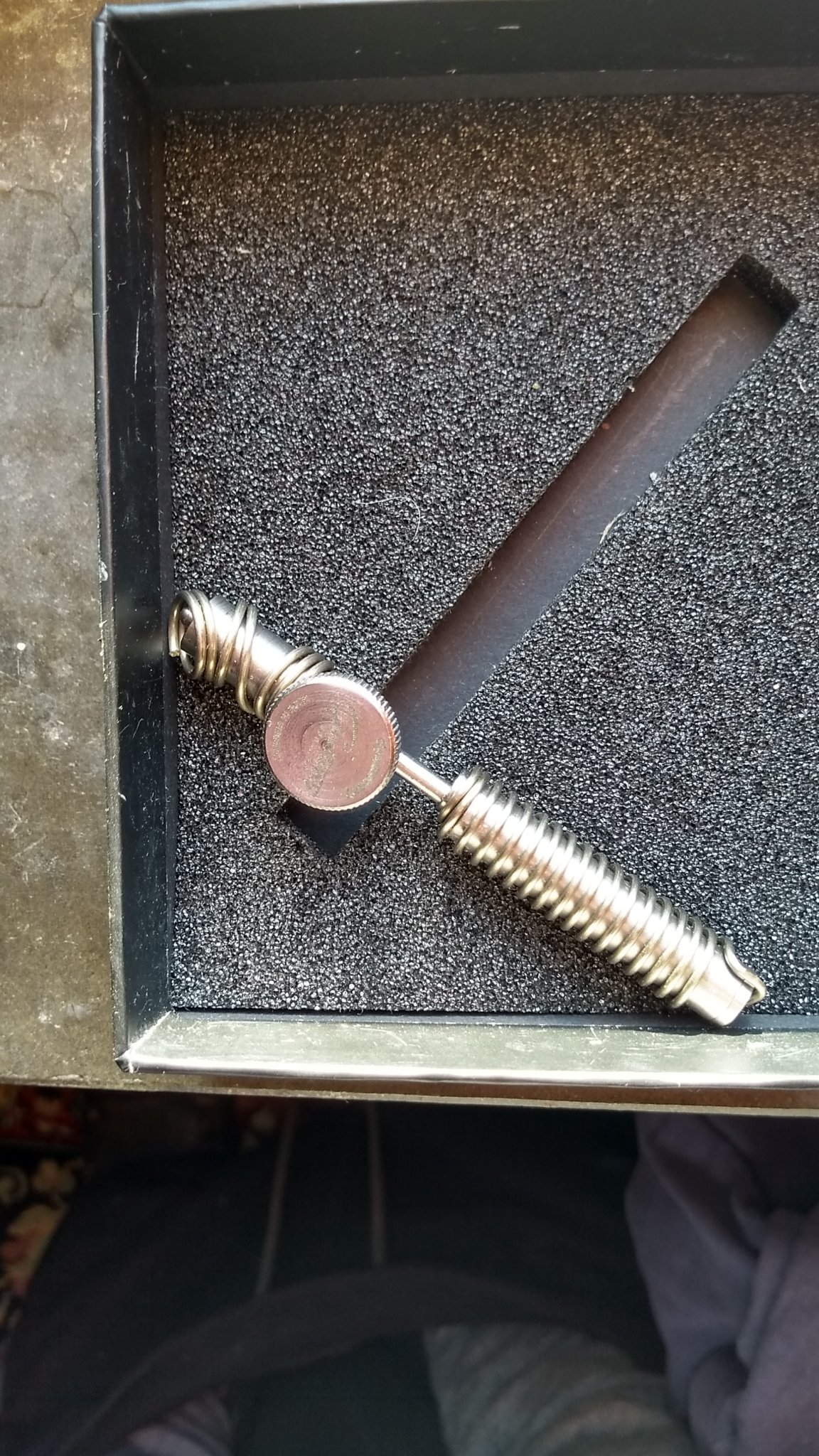

Но в самой последней версии моего тремсеттера удалось сделать капсулу из нержавеющей стали малого диаметра.
Это позволило сделать наружный диаметр основной пружины как у штатной пружины. И это снимает ограничения на установку , пружина не зацепит дерево гитары.

Вот ссылка где показана работа самой последней версии моего тремсеттера с капсулой из нержавеющей стали.




А нужен ли вообще тремсеттер ?
Ответ и да и нет .
Кому то нужен а кому-то нет.

Например Стив Вай применяет тремсеттер.

Вот его знаменитый Эбонез где стоит тремсеттер.





Поэтому кто думает ставить или нет трем,посмотрите игру Стив Вая.
Что он делает рычагом , как бенды и другие фишки рождаются у Мастера гитарного искусства - Стива Вая.


Что делает тремсеттер , его функция.
Трем контролирует положение тремоло.
Он возвращает тремоло в положение, где изначальный строй гитары .
Например , тремсеттер установлен , гитара настроена. Потом после качания рычага
тремсеттер должен поставить , вернуть тремоло машинку в начальное настроенное положение.
Тремсеттер отвечает за положение сустейн блока тремоло. Чем точнее возвращает в первоначальное положение , тем лучше сохраняется строй гитары.
Тремсеттер это возвратный механизм тремоло в настроенное положение.

Кроме того тремсеттер даёт эффект фиксированного бриджа.
То есть поставив любой из моих тремов
И играя на гитаре с тремоло системой, например на IBONEZ. с Флойд Роус или
Stratocaster или любые другие гитары с тремоло , ощущения игры такое , как будто тремоло нет .
Бенды делать легко. Строй при исполнении брендов не плывет.
Легко перестроить Гитару в дроп , строй не поплывет , даже обрыв струны может держать.
И в тоже время рычаг можно двигать в обе стороны. На понижение и повышение строя.
Добавляется атака и сустейн.

Чем отличается линейка моих тремсеттеров , от любого известного
Таких как фендер тремсеттер , есп тремсеттер , Крамер тремсеттер , ИБОНЕЗ тремсеттер , система zero ибанез.

Если вышеперечисленные тремсеттеры отключить , или снять , то гитара капитально расстроиться. Сустейн блок сместится.
В моих тремсеттерах, если их отключить ,
гитара строй не теряет.

А как настраивать тремоло с иностранными тремсеттерами ?
Основные действия такие.
Установка тремсеттера.
Настройка гитары.
Настройка тремсеттера ,после которой строй уплывает капитально.
И ,наконец , окончательная настройка гитары.

В моих тремсеттерах проще.
Настройка гитары.
Установка тремсеттера. И это всё.
Строй гитары не поплывет.

Кроме того если отключить мой тремсеттер ( Tremmory) ослабив винт на четверть оборота , то получиться будто тремсеттера ( tremmory) просто нет.
Трем при ослабленном винте это две не связанные между собой части.
Одна часть свободна перемещается относительно другой.
При ослаблении винта строй гитары не поплывет.
Можно продолжать играть в режиме тремсеттера нет.



Теперь расскажу о первой версии моего тремсеттера.

 В патенте он называется , " Фиксатор строя струнного музыкального инструмента'
Это конструкция запатентована в 1991 году.
Хороший тремсеттер. Стоял на моем стратокастере 7 лет .
Однако в изготовлении очень не простой.
Много деталей, трудная установка на гитару. Очень затратный и по деньгам и по времени установки.
Регулировка зажатия винта в этом тремсеттере с наружи. Как у старых будильников откидывающаяся маленькая ручка- крутилка.
Ссылку чуть позже выложу. Там подробный чертеж и описание работы этого первой версии тремсеттера.


Позже продолжу эту тему.
« Последнее редактирование: Апреля 30, 2021, 16:52:25 от АЕХ »

Оффлайн SLK

  • Эксперт
  • *****
  • Сообщений: 1233
  • Репутация: +160/-8
  • simakera guitars
а что такое - преднулевой лад?  ???

Оффлайн АЕХ Автор темы

  • Частый посетитель
  • **
  • Сообщений: 134
  • Репутация: +52/-0
  • GuitarPlayer.Ru fan!
Цитата: SLK link=topic=423928.msg11571119#msgj11571119 date=1601358584
а что такое - преднулевой лад?  ???

Спасибо за вопрос.
Я хотел об этом позже написать и  подробно.
Сейчас коротко скажу.
Это пока лишь заявка на изо. Патент ещё не получен. Это задумка,план. Но проверенно и хороший результат.
Этот преднулевой лад нужен для системы прямая струна без перегиба на переднем порожке.
Он упрощает конструкцию переднего многофункционального порожка , патент на который уже получен.
Результат лучше звук и почти нет трения на переднем порожке.
Что способствует сохранению строя струнного музыкального инструмента.


И теперь продолжу тему о первой версии
Моего тремсеттера.

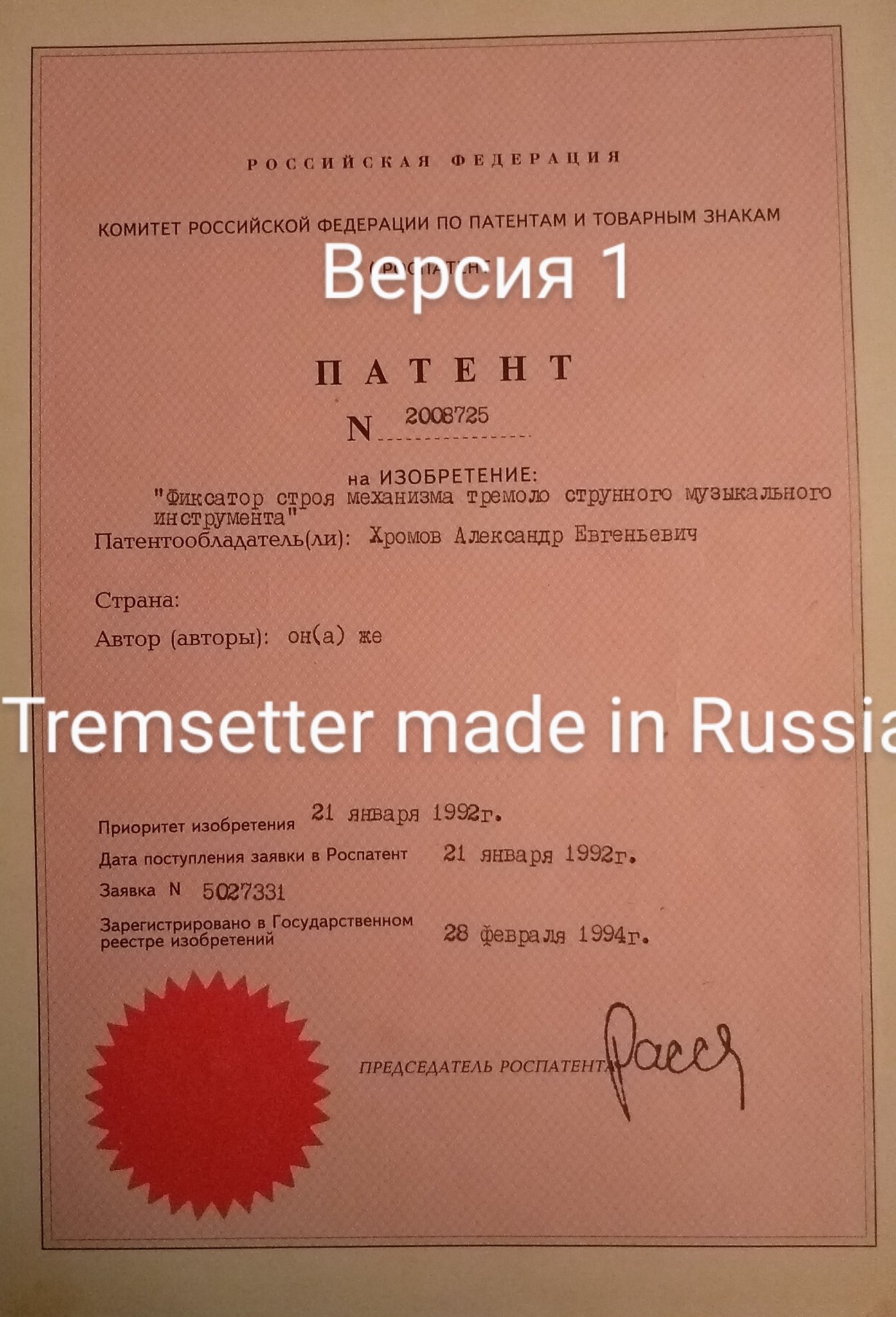

Вот номер патента  RU2008725C1.
Фиксатор строя механизма тремоло.
Приоритет 1992 год.
Чуть позже выложу ссылку.

https://yandex.ru/patents/doc/RU2008725C1_19940228


А это вторая версия моего тремсеттера.

https://yandex.ru/patents/doc/RU2361286C1_20090710

Здесь подробное описание и чертежи второй версии моего тремсеттера.
Трем норм вышел. Установка не трудная.
Вместо отверстия в сустейн блок , на практике я применил накладку на сустейн блок с отверстием.
Есть ролик в Ютубе. Я его выложу , погодя



Вот эта ссылка в Ютубе на мой тремсеттер второй версии.

В треме второй версии можно регулировать натяжение обеих пружин.
Причем эти две пружины выполняют как рабочую функцию так и установочную.
Этот трем совсем не изнашивается. Пружины большого диаметра и хорошо регулируются колёсиками-гайеами.
Трем правда хорош ,но. Надо к сустейн блоку прикручивать пластину с отверстием для входа оси трема.




Будем считать , что про вторую версию моего  tremsetter made in Russia рассказал.






Вторая версия тремсеттера  называется как и первая версия моего тремсеттера -Фиксатор строя механизма тремоло струнного музыкального инструмента.
Номер патента и ссылки выложу чуть погодя.



https://yandex.ru/patents/?text=ru2361286c1

Позже продолжу эту тему.


« Последнее редактирование: Октября 13, 2020, 12:00:33 от АЕХ »

Оффлайн SLK

  • Эксперт
  • *****
  • Сообщений: 1233
  • Репутация: +160/-8
  • simakera guitars
Спасибо за вопрос.
Я хотел об этом позже написать и  подробно.
Сейчас коротко скажу.
Это пока лишь заявка на изо. Патент ещё не получен. Это задумка,план. Но проверенно и хороший результат.
Этот преднулевой лад нужен для системы прямая струна без перегиба на переднем порожке.
Он упрощает конструкцию переднего многофункционального порожка , патент на который уже получен.
Результат лучше звук и почти нет трения на переднем порожке.
Что способствует сохранению строя струнного музыкального инструмента.


понятней вообще не стало, извините.
при использовании тремоло трения на верхнем порожке может не быть только в одном случае - если это фиксированный порог типа "топлок"

струна без перегиба в какой плоскости?

Оффлайн АЕХ Автор темы

  • Частый посетитель
  • **
  • Сообщений: 134
  • Репутация: +52/-0
  • GuitarPlayer.Ru fan!
Спасибо за вопрос.

Я Вам обязательно отвечу, но вечером или
Завтра утром.

Тему продолжу позже.


... и добавил:

понятней вообще не стало, извините.
при использовании тремоло трения на верхнем порожке может не быть только в одном случае - если это фиксированный порог типа "топлок"

струна без перегиба в какой плоскости?

Вот ответ

https://patents.google.com/patent/RU2367032C1/ru

... и добавил:

Вот ещё ролик с Ютуба , где разболтанный страт СТЕГГ , как экспериментальная деревяшка , на нем применена система
Прямая струна, и ещё другие изобретения.



Этот убитый STAGG держит строй месяцами.

« Последнее редактирование: Сентября 29, 2020, 18:41:46 от АЕХ »

Оффлайн VT62

  • Ветеран форума
  • ******
  • Сообщений: 3516
  • Репутация: +178/-153
  • собянин, когда же черт возьмет тебя?
Цитировать
Вот ответ

https://patents.google.com/patent/RU2367032C1/ru
это не эквивалентно ли гитарной голове отклоненной на угол типа всего 1градус? У Мэя вроде малый градус. какой не запоминал - но для этой же цели.

Оффлайн SLK

  • Эксперт
  • *****
  • Сообщений: 1233
  • Репутация: +160/-8
  • simakera guitars

Вот ответ

https://patents.google.com/patent/RU2367032C1/ru

... и добавил:

Вот ещё ролик с Ютуба , где разболтанный страт СТЕГГ , как экспериментальная деревяшка , на нем применена система
Прямая струна, и ещё другие изобретения.





смысл понятен. идея топлока. по такому принципу сейчас построены 99% головных зацепов безголовой фурнитуры

с такой фиксацией становится вообще навжно, как идет струна за ним - можно вообще откусить, и играть будет

Оффлайн VT62

  • Ветеран форума
  • ******
  • Сообщений: 3516
  • Репутация: +178/-153
  • собянин, когда же черт возьмет тебя?
нет, не топлок - тут принцип легкого прижатия пальцем практически прямой струны сразу за нулевым ладом.

Кстати - топлок - это торговая марка?
« Последнее редактирование: Сентября 29, 2020, 17:49:58 от VT62 »

Оффлайн АЕХ Автор темы

  • Частый посетитель
  • **
  • Сообщений: 134
  • Репутация: +52/-0
  • GuitarPlayer.Ru fan!
VT 62 спасибо.
Это правильно, то что сказал VT62.
Эти шесть винтов выполняют функцию лёгкого прижима к нулевому ладу . Как будто это пальцы прижимают струну к нулевому ладу .Не сильно. Но и не слабо , чтобы дребезга не было.
Струна остаётся практически прямой. Без перегиба на нулевом ладе.
Потому что прижим рядышком с нулевым ладом через резиновые буфера.
При работе рычагом струна легко скользит по нулевому ладу много функционального переднего порожка.
А потом  мультилоковые колки делают своё дело.

... и добавил:

нет, не топлок - тут принцип легкого прижатия пальцем практически прямой струны сразу за нулевым ладом.

Кстати - топлок - это торговая марка?
Про торговую марку не знаю

... и добавил:

это не эквивалентно ли гитарной голове отклоненной на угол типа всего 1градус? У Мэя вроде малый градус. какой не запоминал - но для этой же цели.
Если такая голова есть то ход мысли в том же направлении.
Фендера делают головы без ретейнероа.
Это тоже ход мысли в том же направлении.

... и добавил:

Будем считать что про Tremsetter made in Russia второй версии рассказал.
Теперь на очереди будет tremsetter made in Russia третей версии.

« Последнее редактирование: Сентября 29, 2020, 19:14:24 от АЕХ »

Оффлайн SLK

  • Эксперт
  • *****
  • Сообщений: 1233
  • Репутация: +160/-8
  • simakera guitars

Струна остаётся практически прямой. Без перегиба на нулевом ладе.


такое изменение конструкции очень сильно скажется на динамических свойствах инструмента.
и далеко не всем оно понравится

Оффлайн АЕХ Автор темы

  • Частый посетитель
  • **
  • Сообщений: 134
  • Репутация: +52/-0
  • GuitarPlayer.Ru fan!
такое изменение конструкции очень сильно скажется на динамических свойствах инструмента.
и далеко не всем оно понравится
[/quot

Мне понравились изменения, которые произошли на этой убитой китайской деревяшки - эксперименташки под названием STAGG. Где колки с люфтом 20 градусов.
Понимаете, когда стоишь на сцене и у тебя облом со строем это плохо. Это очень плохо.
А что такое динамические изменения?

Оффлайн SLK

  • Эксперт
  • *****
  • Сообщений: 1233
  • Репутация: +160/-8
  • simakera guitars

Мне понравились изменения, которые произошли на этой убитой китайской деревяшки - эксперименташки под названием STAGG. Где колки с люфтом 20 градусов.
Понимаете, когда стоишь на сцене и у тебя облом со строем это плохо. Это очень плохо.
А что такое динамические изменения?

не очень корректно оценивать качество звука на инструменте из низшего ценового сегмента.

возможно, я неверно выразился - изменения в динамических характеристиках. в частности, атака сильно изменится

Оффлайн VT62

  • Ветеран форума
  • ******
  • Сообщений: 3516
  • Репутация: +178/-153
  • собянин, когда же черт возьмет тебя?
Цитировать
в частности, атака сильно изменится
почему вообще звук должен поменяться? если струна не отрывается при игре от лада?

Оффлайн АЕХ Автор темы

  • Частый посетитель
  • **
  • Сообщений: 134
  • Репутация: +52/-0
  • GuitarPlayer.Ru fan!
почему вообще звук должен поменяться? если струна не отрывается при игре от лада?

Да , верно vt62 спрашивает , почему?
А я добавлю это то же что играешь в середине грифа, то есть не в открытой позиции.

Оффлайн SLK

  • Эксперт
  • *****
  • Сообщений: 1233
  • Репутация: +160/-8
  • simakera guitars
попробуйте провести простой опыт: установить струну с одинаковым натяжением с прямым участком за порожком и с перегибом градусов 10 - даже без специнструментов услышите, что отклик струны на воздействие сильно будет различаться
