Здравствуйте!

Меня зовут Никита Круглов, будучи долгое время гитаристом-любителем хочу попробовать себя в качестве гитарбилдера, поскольку есть предположение, что хороший гитарист из меня уже вряд ли получится, а руки растут из правильного места. Есть надежда, что в качестве самореализации творческих мотивов на поприще гитаростроительства я добьюсь бОльших успехов.

Для удобства общения с коллегами по цеху я создал эту тему, где буду освещать что я делаю и задавать вопросы, которых у меня накопилось предостаточно уже на стадии проектирования первого проекта.

Надеюсь на вашу помощь, друзья. Ну и возможно кому-то просто будет интересно как идет процесс - я буду благодарен за любую критику и комментарии.

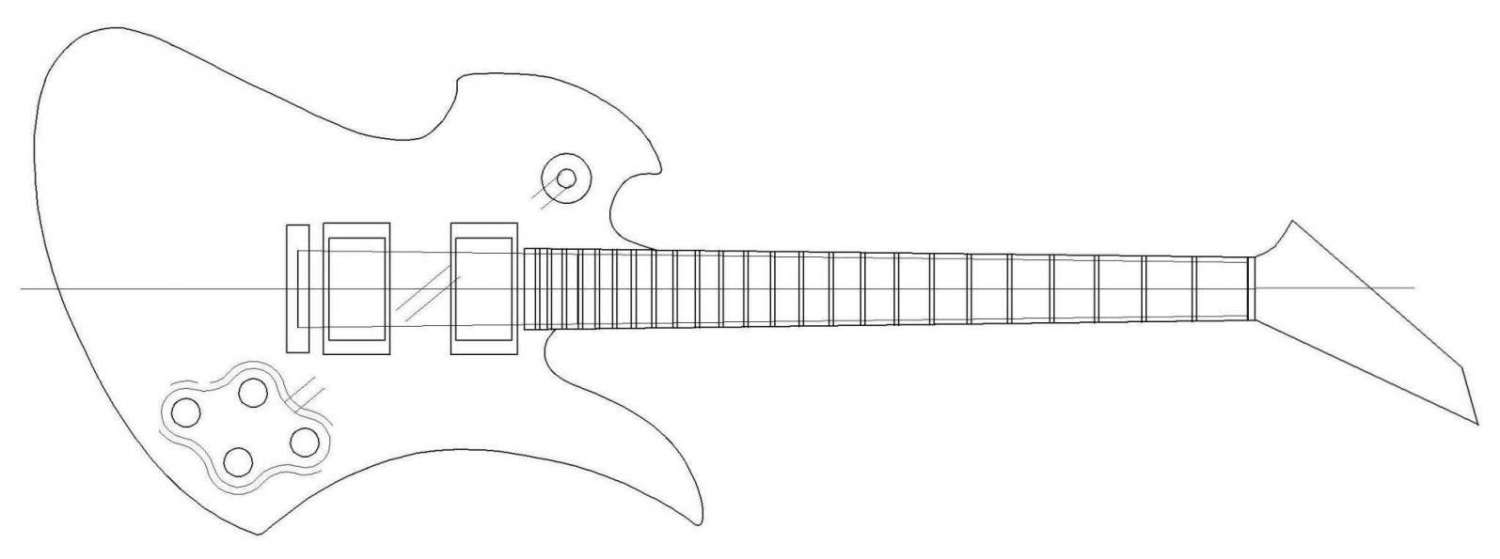

Ну вот собственно первый проект - гитара по мотивом B.C.Rich Mockingbird. Сквозной гриф, красное дерево, топ из клена, бридж ТОМ. Каждый проект начинается с чертежа, особенно когда руки не набиты и вопросов больше чем ответов:



На сегодняшний день все готово к началу работ - изготовлены шаблоны, заказана фурнитура, дерево досыхает. Скоро будут первые отчеты))

Мне кажется что для такой формы деки, реверсивная голова не катит. Может сделать все-таки как у эксплорера, чтоб вниз смотрела?

Реверсивная голова это моя слабость) Впрочем, передумать еще можно будет - шаблон пера несложно перевернуть)

У меня вот кстати первый вопрос к мастерам и знающим:

Т.к. в проекте используется ТОМ-бридж, пришлось гриф делать под углом к корпусу (3,5 градуса). Теперь нужно будет фрезернуть топ, чтобы вывести плоскость под углом к грифу - правильно ли я понимаю, что нужно будет фрезеровать всю поверхность (включая нижний и верхний рог - см. чертеж), или в этих местах топ не трогают, а делают плавные переходы в гриф?

Да простят меня гуру, что врываюсь сюда (совсем гитарбилдерством не занимаюсь, но есть друг, который этим "грешит")

Мне кажется, что бошка грифа уж слишком лихо загибается. Гитара же будет с фикс. бриджем? Следовательно, никакого топлока не предполагается. При таком раскладе струны после порожка (от порожка до колка) будут иметь неслабый такой надлом и, как следствие, застревать в порожке.

А кто мешает ТОМ немного утопить в деку? Тогда не нужен такой угол соединения корпуса с грифом.

единственный гитар с утопленным ТОМом, который я видел - это frm100 от ibanez. как-то имхо утопленный ТОМ это не айс. Конкретно в этом проекте уже не получится, потому что уже шаблоны косые сделаны.

с латунным тож ничего не застряет

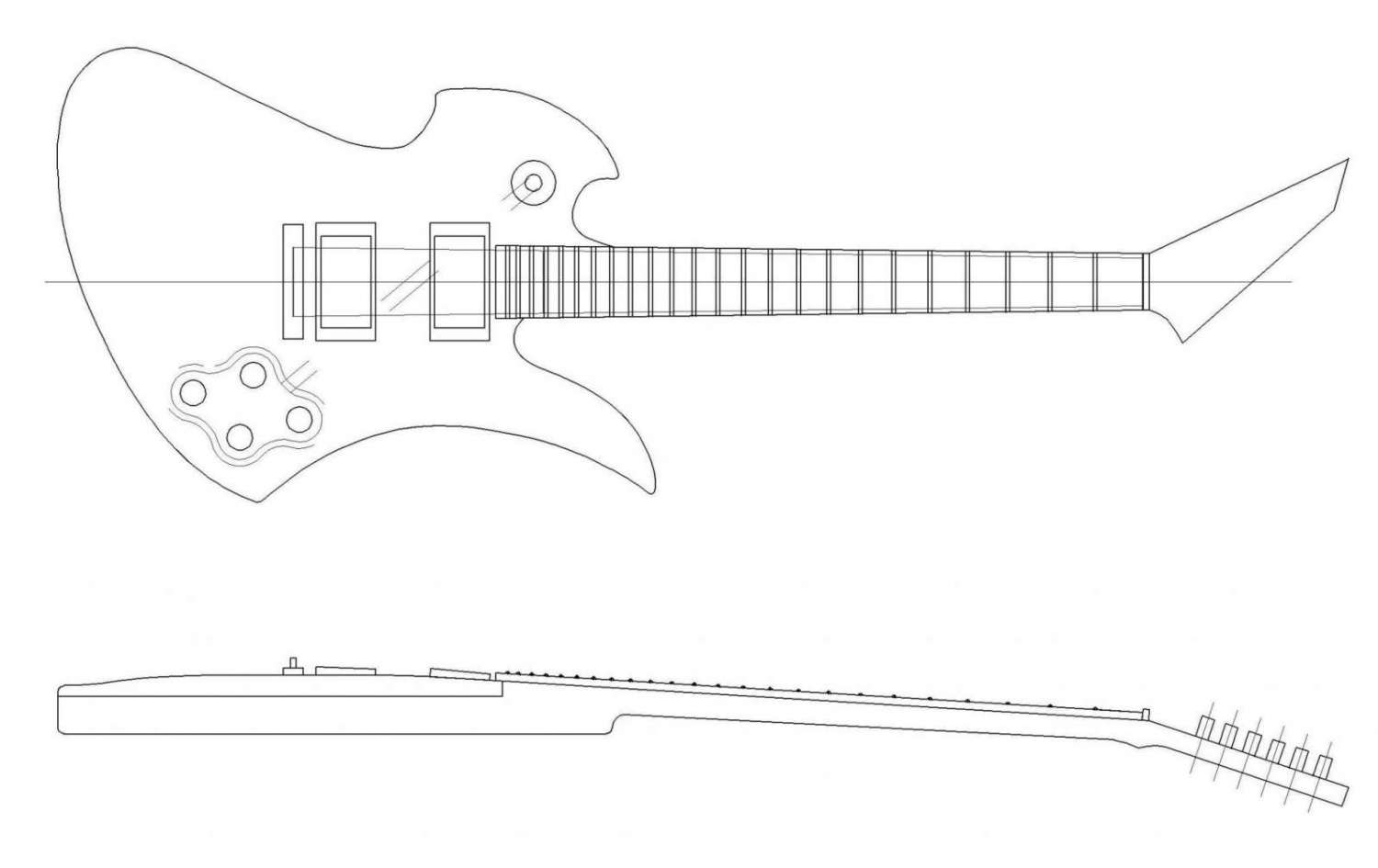

топ будет вот такой... если конечно присутствующие мастера или знающие не поправят меня




... и добавил:




... и добавил:

хз почему выглядит так убого - видимо как-то коряво распечатал (автокад как-то странно печатает в jpg) - такое впечатление будто в paint нарисовано... на самом деле все линии аккуратненькие и гладкие.

А мне с реверсом понравилось

голову по форме можно приблизить к нижнему рогу, будет лучше. при реверсе угол поворота головы лучше уменьшить.
