Автор Тема: Место крепление бриджа и длина мензуры.  (Прочитано 6561 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн zipman Автор темы

  • Новичок
  • *
  • Сообщений: 10
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Добрый день.  :)
Делаю чертёж электрогитары. Мензуру выбрал 25,5 дюймов (647,7мм). Я понимаю, что мензура это кратчайшее расстояние между верхним порожком и точкой прикосновения струны к нижнему порожку (бриджу), только не могу понять, где крепить хардтэйл бридж. Сёдла у него же все на разном расстоянии.
подскажите пожалуйста.

чертёж бриджа

Оффлайн levsha-kzn

  • Ветеран форума
  • ******
  • Сообщений: 5955
  • Репутация: +704/-17
    • http://vk.com/levsha_kzn
Re: Место крепление бриджа и длина мензуры.
« Ответ #1 : Января 11, 2016, 14:05:45 »
Вытягиваешь седло первой струны винтом на максимум- это и есть точка отсчета.

Оффлайн MaratKnife

  • Завсегдатай
  • ***
  • Сообщений: 434
  • Репутация: +20/-0
Re: Место крепление бриджа и длина мензуры.
« Ответ #2 : Января 11, 2016, 17:07:35 »
На максимум вперед.

Оффлайн тхе беатлес

  • Эксперт
  • *****
  • Сообщений: 1169
  • Репутация: +80/-14
Re: Место крепление бриджа и длина мензуры.
« Ответ #3 : Января 11, 2016, 17:09:25 »
В сторону грифа. (Кто следующий?..)

Оффлайн Николай Руднев

  • Опытный
  • ****
  • Сообщений: 538
  • Репутация: +10/-2
  • GuitarPlayer.Ru fan!
Re: Место крепление бриджа и длина мензуры.
« Ответ #4 : Января 11, 2016, 19:04:27 »
я иначе делал. седло 1 струны вытянуть вперед так, чтобы был запас примерно 2мм вперед, это принять за точку отсчета мензуры, на тонкомпенсацию на любом фабричном бридже типа HT расстояния хватит, останется порядка сантиметра хода седел, но вообще для самых толстых струн нужно обычно не более 6мм относительно первой (если только у Вас не мультимензурник). Модель установки взята с шифтуя - у них есть такой запас.

Оффлайн kipolba

  • Новичок
  • *
  • Сообщений: 2
  • Репутация: +0/-0
Re: Место крепление бриджа и длина мензуры.
« Ответ #5 : Января 11, 2016, 19:21:11 »
Вот здесь есть https://www.stewmac.com/FretCalculator , в данном случае Stratocaster® style bridges - Non-tremolo bridge : 641.350mm (± 0.5mm) (расстояние от порожка до центра передних шурупов)


Оффлайн Алексей Е

  • Ветеран форума
  • ******
  • Сообщений: 3329
  • Репутация: +364/-14
Re: Место крепление бриджа и длина мензуры.
« Ответ #6 : Января 12, 2016, 21:10:30 »
люди, человек не делает гитару он делает чертёж весь вопрос его состоит в том, в каком месте чертежа ему нарисовать бридж

Оффлайн Crolik

  • Завсегдатай
  • ***
  • Сообщений: 265
  • Репутация: +21/-4
  • https://vk.com/arxcustom
Re: Место крепление бриджа и длина мензуры.
« Ответ #7 : Января 13, 2016, 09:58:16 »
люди, человек не делает гитару он делает чертёж весь вопрос его состоит в том, в каком месте чертежа ему нарисовать бридж
Плюсую!
мне кажется так точно не спроектировать без бриджа в руках! Нужен аналогичный для замеров, замерять максимальный "выход" седла вперед от одного края бриджа и исходя из этого чертить. Ну или потом по месту подогнать +-1 пара миллиметров роли не сыграет!

Оффлайн kipolba

  • Новичок
  • *
  • Сообщений: 2
  • Репутация: +0/-0
Re: Место крепление бриджа и длина мензуры.
« Ответ #8 : Января 13, 2016, 15:32:02 »
люди, человек не делает гитару он делает чертёж весь вопрос его состоит в том, в каком месте чертежа ему нарисовать бридж
641.350mm (± 0.5mm) это расстояние от порожка до центра передних шурупов крепления основания бриджа, седла могут быть в любом положении, так должен быть размещен на чертеже этот бридж при мензуре 647,7 мм

Оффлайн Алексей Е

  • Ветеран форума
  • ******
  • Сообщений: 3329
  • Репутация: +364/-14
Re: Место крепление бриджа и длина мензуры.
« Ответ #9 : Января 13, 2016, 21:26:20 »

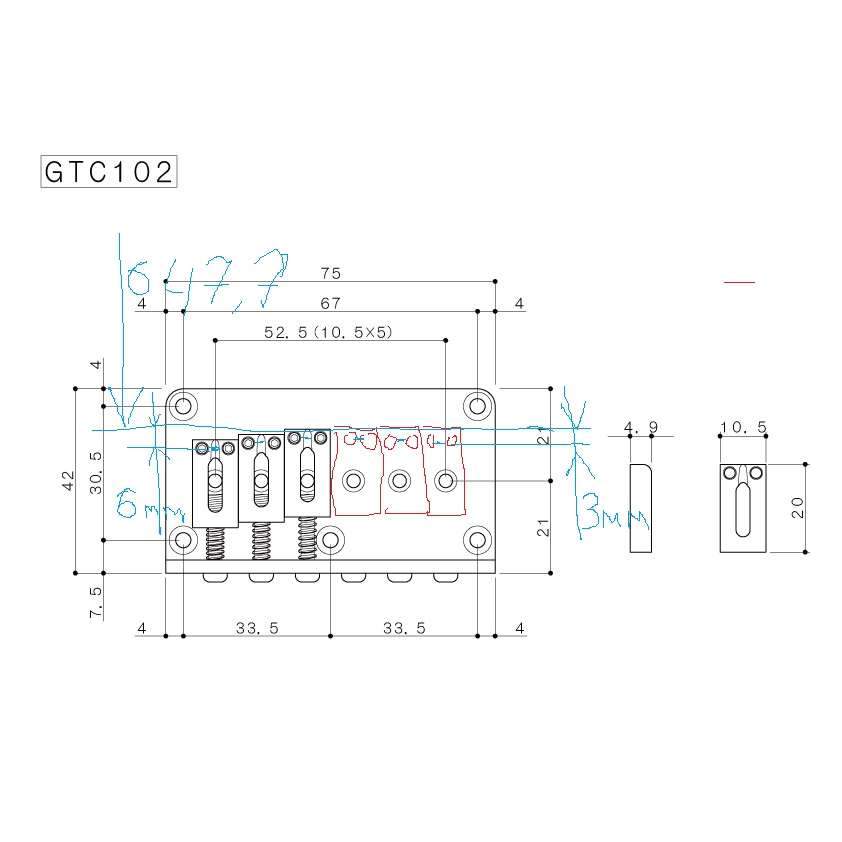

в общем так - рисуешь на корпусе осевую, поперёк неё у тебя должна проходить линия , отмеренная от порога на грифе ( в твоём случае 647,7) это теоретическая расчётная мензура. но на самом деле сёдлы никогда не лежать точно по этому расчёту. седло 1 стурны сдвигается дальше от расчёта примерно на 3 мм, а 6 струны на 6мм. в разных случаях по разному, но правило такое.
 то есть ты должен нарисовать свой бридж так, чтобы у тебя хватило  вылета сёдел, длины седельных винтов, и чтобы седло 6 струны не перерезало собой саму струну( так иногда случается на китайцах) я тут для простоты тебе нарисовал высокотехнологичную картинку. там голубая линия это расчётный нуль, и на сёдлах голубые царапинки - это место касания струны об седло - высшая точка. во от этой точки надо мерить расстояние до расчётного нуля

Оффлайн zipman Автор темы

  • Новичок
  • *
  • Сообщений: 10
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Место крепление бриджа и длина мензуры.
« Ответ #10 : Января 14, 2016, 09:50:18 »
Спасибо!, а не подскажете на каком расстоянии от бриджа ставить бриджевый звукосниматель и на каком расстоянии от какого лада лучше ставить нековый? Звучки emg81 и 60, мензура стратокастера.

Оффлайн Алексей Е

  • Ветеран форума
  • ******
  • Сообщений: 3329
  • Репутация: +364/-14
Re: Место крепление бриджа и длина мензуры.
« Ответ #11 : Января 14, 2016, 13:56:19 »
ну вот как гриф закончился - так сразу и нековый. естественно с отступом на рамку. общепризнанно считается, что нековый лучше всего ставить в том месте, где должен располагаться 24 лад, но в случае с хамбами, у которых 2 точки съёма, разнесённые в пространстве на 17 мм, приходится просто втыкать датчик туда, куда помещается.
 так же и с бриджем - возьми уже готовую гитару, раскурочь, разбомби дыру бриджевого датчика так, чтобы иметь возможность двигать его взад вперёд на сантиметр - полтора, снова собери гитару, поиграй, подвигай датчик, и поймёшь, вернее заметишь, что если разница в положении датчика и есть, то такая, что ты её не заметишь ( во как загнул  :rolleyes: )

Оффлайн zipman Автор темы

  • Новичок
  • *
  • Сообщений: 10
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Место крепление бриджа и длина мензуры.
« Ответ #12 : Января 14, 2016, 15:56:24 »
А как считаете, стоит ли звукосниматели крепить вплотную к дереву или стоит оставить зазор при выпиливании отверстий в деке ?

Оффлайн Алексей Е

  • Ветеран форума
  • ******
  • Сообщений: 3329
  • Репутация: +364/-14
Re: Место крепление бриджа и длина мензуры.
« Ответ #13 : Января 14, 2016, 18:43:19 »
крепить вплотную имеет смысл только в том случае, если ты уверен, что никогда не захочешь сменить датчик или не захочешь его поднять опустить для регулировки. но в любом случае надо нарисовать себе хотя бы эскизик в разрезе чтобы понять какую глубину ямки под датчик тебе надо. просто если раскурочить гипсон, то там такая огромная в глубину дырища, а датчик то весь практически снаружи торчит, и зачем там такая глубина - хз...

Оффлайн zipman Автор темы

  • Новичок
  • *
  • Сообщений: 10
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Место крепление бриджа и длина мензуры.
« Ответ #14 : Января 16, 2016, 09:35:19 »
Спасибо за помощь!
