Mirkwood guitars
« : Декабря 15, 2019, 16:28:00 »
Всем привет! Увлекаюсь постройкой электрогитар и решил поделиться своими проектами. На данный момент это как хобби, но очень хотел бы заниматься этим профессионально.
Первый мой проект, с которого я начну, это семиструнная электрогитара. На самом деле для меня это уже третья по счету гитара. Мои первые две самоделки были копии ESP M-II со сквозными грифами и TOM-бриджами. Показывать там особо нечего, на них я учился и косяков там хватало. На тот момент из инструментов у меня были только электролобзик, дрель, ручной рубанок, даже фрезера не было. Сейчас уже есть рейсмус, фуганок и ЧПУ. Поэтому первым моим более-менее серьезным проектом стала семиструнка со следующими спецификациями:

Корпус: Махагон (Кая)/ Топ - Ясень
Гриф: 7 кусков Клен/Падук
Накладка: Палисандр
Конструкция - вклеенный гриф
Мензура - 25.5, мультирадиус 12-16
Звукосниматели: Guitarheads Hex-7
Фикс бридж
Колки обычные бюджетные

Итак, приступим:
Заготовка на гриф, 4 части клена, 3 части падука, отструганы, готовы к склейке
2343705-0
2343707-1
Клеим:
2343709-2
Вывел плоскость:
2343711-3
Доклеиваю уши и поддержки по бокам:
2343713-4
Перейдем к корпусу. К сожалению, фоток склейки корпуса не осталось. На низ использовался один кусок махагона с маленькой доклейкой в районе темброблока. Толщину вывел в 35 мм. На топ ясень два куска склееный книжкой толщиной 15 мм. Корпус в самом толстом месте получился 50 мм.
После станка:
2343715-5
После фрезеровки вылез дефект на махагоне. Но поскольку гитара делалась для себя, решил корпус не переделывать, а просто остановиться на глухой покраске низа, хотя изначально планировал покраску типа see-thru black.
Вид сверху, вырезы на рогах дорабатываю рашпилем:
2343717-6
Корпус с грифом:
2343719-7
« Последнее редактирование: Декабря 15, 2019, 16:36:34 от mirkwood »

Оффлайн VT62

  • Эксперт
  • *****
  • Сообщений: 1911
  • Репутация: +88/-126
Re: Mirkwood guitars
« Ответ #1 : Декабря 16, 2019, 07:54:30 »
а голова грифа где?

Оффлайн SLK

  • Опытный
  • ****
  • Сообщений: 964
  • Репутация: +108/-7
  • больше не паяю
Re: Mirkwood guitars
« Ответ #2 : Декабря 16, 2019, 08:05:24 »
фуу, чпу. не спортивно :(

Оффлайн mirkwood Автор темы

  • Новичок
  • *
  • Сообщений: 26
  • Репутация: +23/-0
Re: Mirkwood guitars
« Ответ #3 : Декабря 16, 2019, 09:23:21 »
Гитара делалась год назад и некоторые фотки были утрачены. Процесса вклейки грифа не сохранилось, дальше уже гитара в сборе.
2343753-0
Карманы под датчики поближе:
2343755-1


... и добавил:

VT62,

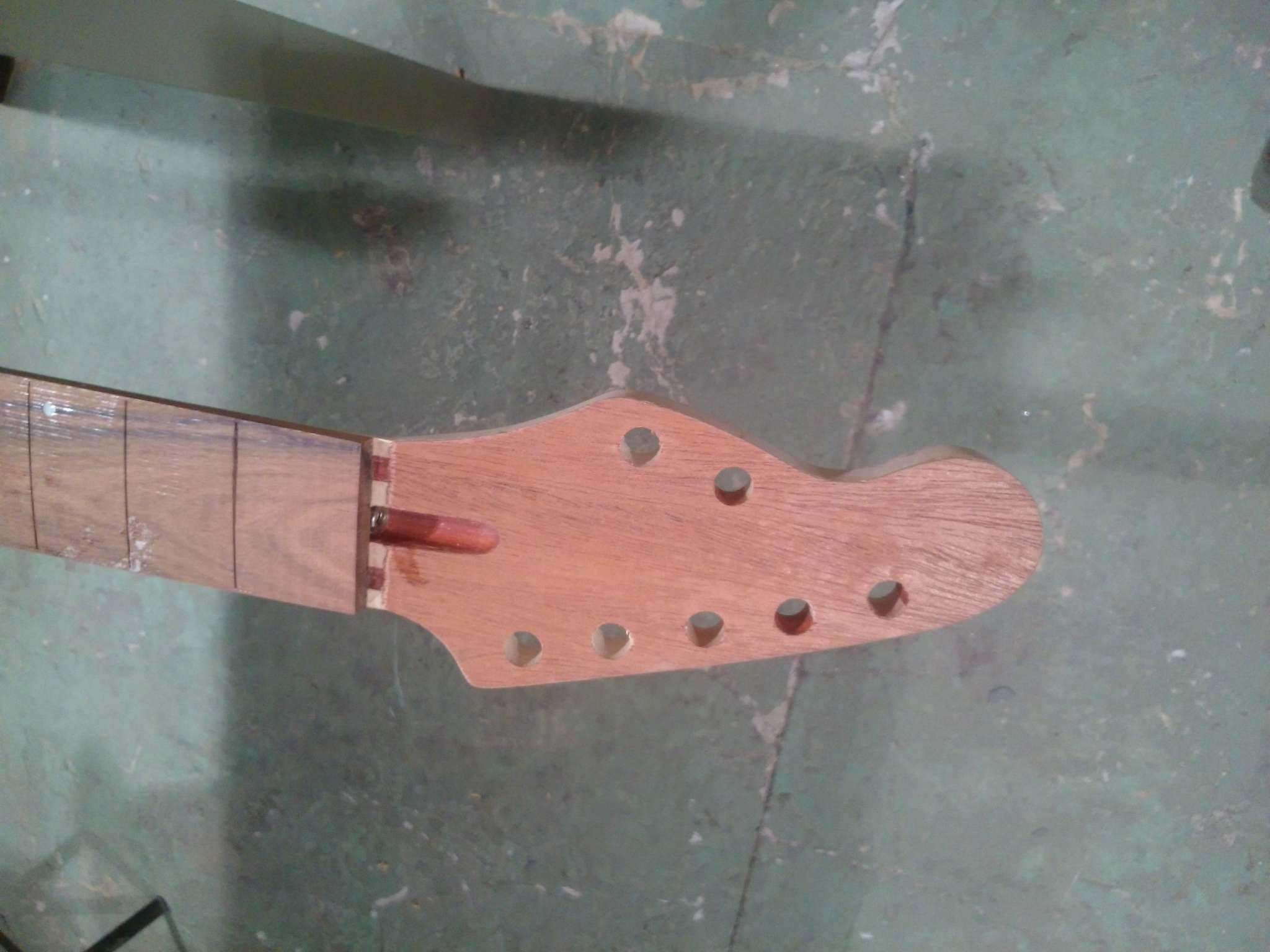

Голова грифа, приклеил шпон махагона:

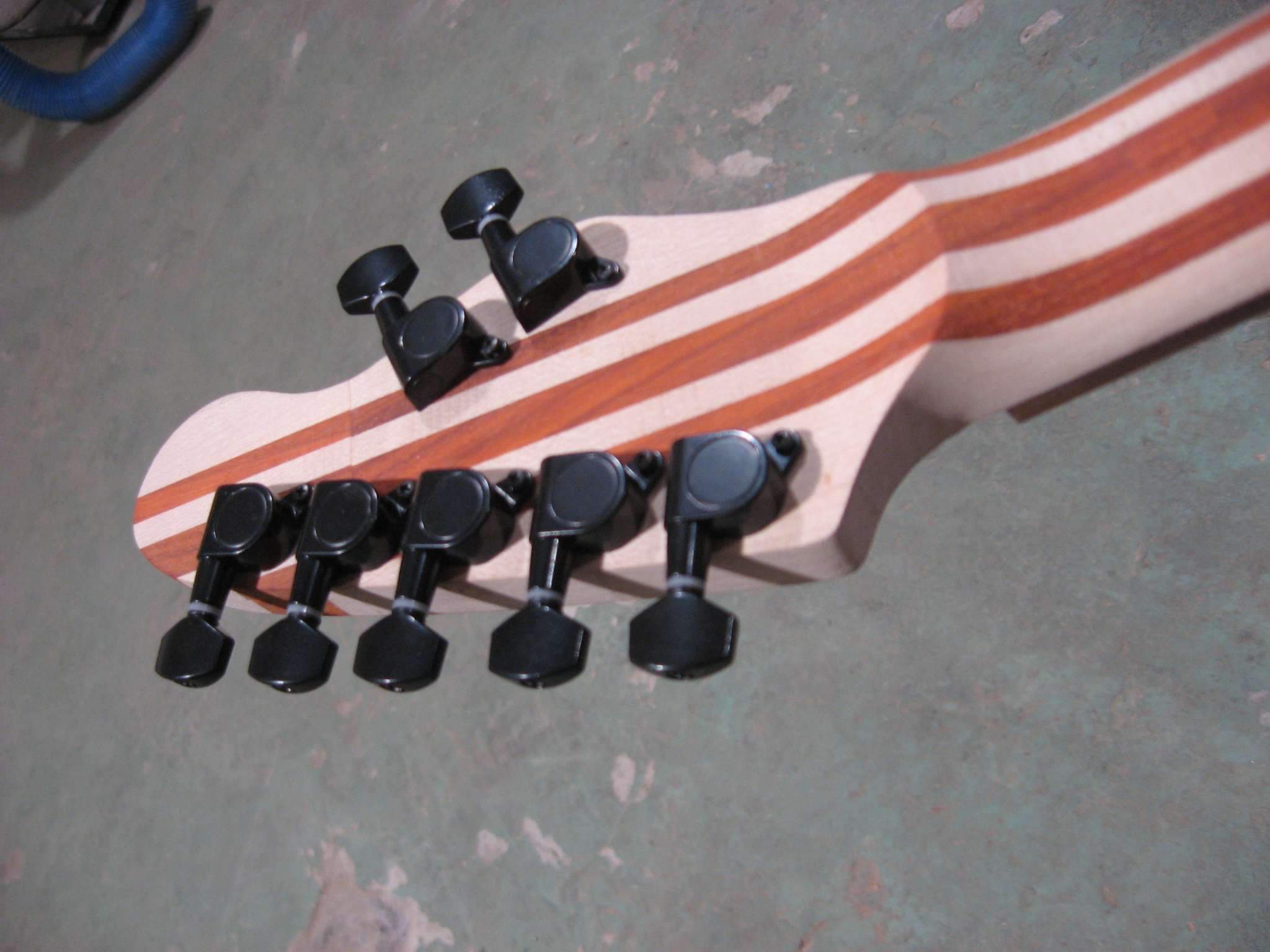

Вид сзади, примеряю колки:

... и добавил:

SLK,
ЧПУ всего лишь один из инструментов, он не делает все за человека, все равно остается куча ручного труда. Столярка, склейка, сборка, шлифовка, лады, покраска - это все делается руками
« Последнее редактирование: Декабря 16, 2019, 10:16:14 от mirkwood »

Оффлайн u-mix

  • Эксперт
  • *****
  • Сообщений: 2549
  • Репутация: +2050/-297
Re: Mirkwood guitars
« Ответ #4 : Декабря 16, 2019, 12:10:57 »
соглашусь со Славой... чпу корпус это как у китайцев купить готовый кит...тем более что ты пишешь что это хобби...получай кайф от самого процесса, а у тебя процесс мимо проходит...Может ты конечно сам пишешь модели под оригинальные корпуса то согласен это кайф! Ну а так всё вроде ровненько и без косяков очевидных,  ведь чпу не ошибается

Оффлайн mirkwood Автор темы

  • Новичок
  • *
  • Сообщений: 26
  • Репутация: +23/-0
Re: Mirkwood guitars
« Ответ #5 : Декабря 16, 2019, 14:56:49 »
u-mix,
Да, моделил сам. На этой гитаре учился моделить, на это ушло наверно больше полугода, так что проект выстраданный) ЧПУ он как ещё один инструмент. Я мог бы к примеру два дня выстругивать арчтоп руками, а могу те же два дня рисовать арчтоп на компе и запустить станок. Удовлетворение от результата по крайней мере у меня одинаковое. Мне нравится более технологичный подход.

Оффлайн u-mix

  • Эксперт
  • *****
  • Сообщений: 2549
  • Репутация: +2050/-297
Re: Mirkwood guitars
« Ответ #6 : Декабря 16, 2019, 15:33:39 »
ничего не имею против...это заслуженный + ;D

Оффлайн VT62

  • Эксперт
  • *****
  • Сообщений: 1911
  • Репутация: +88/-126
Re: Mirkwood guitars
« Ответ #7 : Декабря 16, 2019, 19:08:06 »
На чпу можно например сделать вот такие скрытые пазы под лады.. их не делают даже на фабриках - дорого.
 Причем на своих расчетных местах, а не +- как при ручном пилении по карандашной разметке. Просто посчитайте какая ошибка интонирования на, скажем, 13м ладу? +-0,5мм  - вроде не очень много - но это +-3цента систематической лажи.

Оффлайн AntonVIP

  • Живу на форуме
  • *******
  • Сообщений: 17268
  • Репутация: +3958/-12
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Re: Mirkwood guitars
« Ответ #8 : Декабря 16, 2019, 19:10:57 »
А мне вот хочется ЧПУ. Причём, больше хочется его не как готовый инструмент (в смысле, покупной), а как проект, сделанный своими руками. По поводу арочного топа хотел задать вопрос, но ответ последовал ранее - он сделан на чпу. И да, это круто  :good: Таким образом ведь можно и мультирадиус накладки сделать и пропилы под лады, и много чего ещё. Что-то мне подсказывает, что кайфа от результата работы чпу, сделанного своими руками не меньше, чем от гитары, сделанной вручную. То же касается и спортивности. И потом, время не стоит на месте, прогресс, всё же. Когда-то и лобзиков с фрезерами не было, скоблили-пилили ручным инструментом, а сейчас они почти у каждого гитарбилдера, и это не уменьшает величину спортивности  ;D

... и добавил:

mirkwood,;)

Оффлайн mirkwood Автор темы

  • Новичок
  • *
  • Сообщений: 26
  • Репутация: +23/-0
Re: Mirkwood guitars
« Ответ #9 : Декабря 17, 2019, 09:08:19 »
u-mix,
Спасибо!

VT62,
Да, скрытые пазы под лады - это одна из главных фишек чпу, я лично на всех гитарах так буду впредь делать. Никогда мне не нравилось, что видно ножку лада сбоку накладки.

AntonVIP,
Спасибо! Да, тоже считаю, если есть возможность пользоваться современными решениями - надо пользоваться. Кстати, арчтоп прям полностью на станке сделать не получилось, пришлось все равно внутренние вырезы на рогах напильником доработать, из-за неопытности не получилось их сразу замоделить как надо :)

Итак, продолжим:
Примеряем колки, вид спереди:
2343869-0

Лады установлены:
2343871-1

Отшлифовал лады, закатываю:
2343873-2

Дунул черной краской и прошлифовал, чтобы проявить текстуру:
2343875-3
2343877-4

Оффлайн SLK

  • Опытный
  • ****
  • Сообщений: 964
  • Репутация: +108/-7
  • больше не паяю
Re: Mirkwood guitars
« Ответ #10 : Декабря 17, 2019, 13:27:14 »
можете обижаться, но форма головы отвратительная ???

Оффлайн ba3a

  • Эксперт
  • *****
  • Сообщений: 1062
  • Репутация: +124/-4
  • for love and rock-n-roll
    • Моя жжшечка
Re: Mirkwood guitars
« Ответ #11 : Декабря 17, 2019, 13:33:39 »
SLK, недостаточно упругая?

Оффлайн AntonVIP

  • Живу на форуме
  • *******
  • Сообщений: 17268
  • Репутация: +3958/-12
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Re: Mirkwood guitars
« Ответ #12 : Декабря 17, 2019, 14:31:25 »
можете обижаться, но форма головы отвратительная ???

Мне тоже не понравилась. Но это вкусовщина.

Оффлайн ZhukS

  • Новичок
  • *
  • Сообщений: 40
  • Репутация: +5/-0
  • Zhuk guitars
Re: Mirkwood guitars
« Ответ #13 : Декабря 17, 2019, 20:48:57 »
Головка грифа,а точнее ее форма, очень "тонкая" вещь. Иногда может просто "испортить" инструмент. Поэтому подходить к ней надо очень серьезно и тонко.

Оффлайн VT62

  • Эксперт
  • *****
  • Сообщений: 1911
  • Репутация: +88/-126
Re: Mirkwood guitars
« Ответ #14 : Декабря 17, 2019, 23:23:12 »
Кстати вот скрытые пазы посредством чпу режут и Инспекторы и даже хвалились что типа это их ноухау.. но у кого-то из фирмы я это уже видел раньше.. Вот только не помню у кого..
