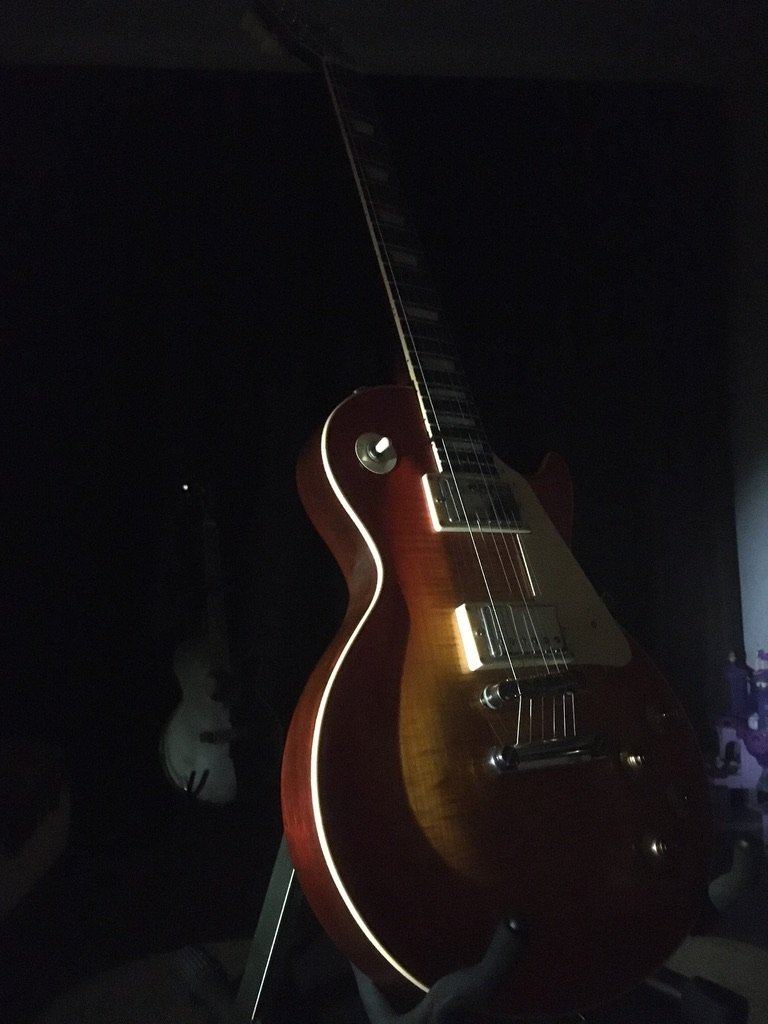

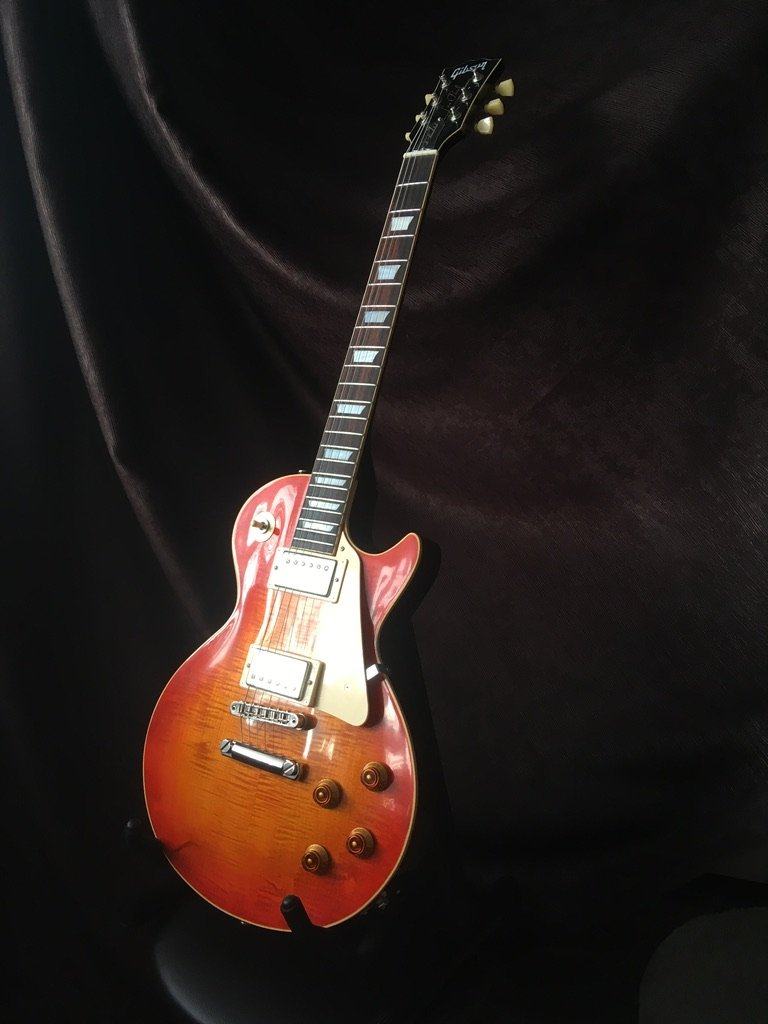

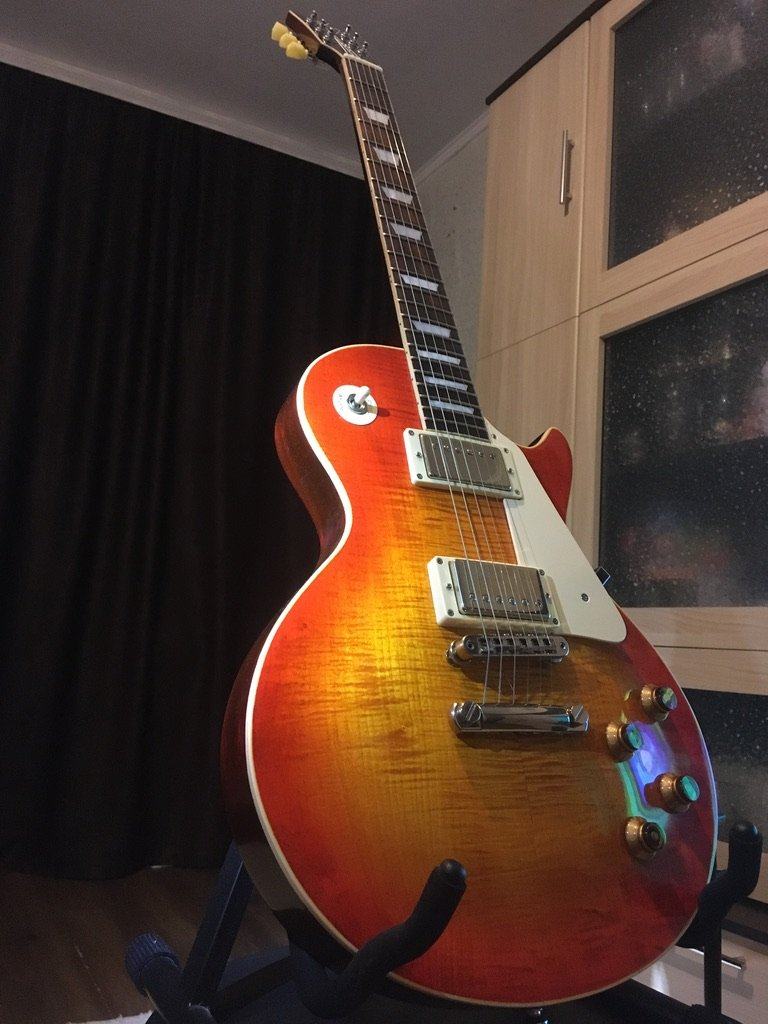

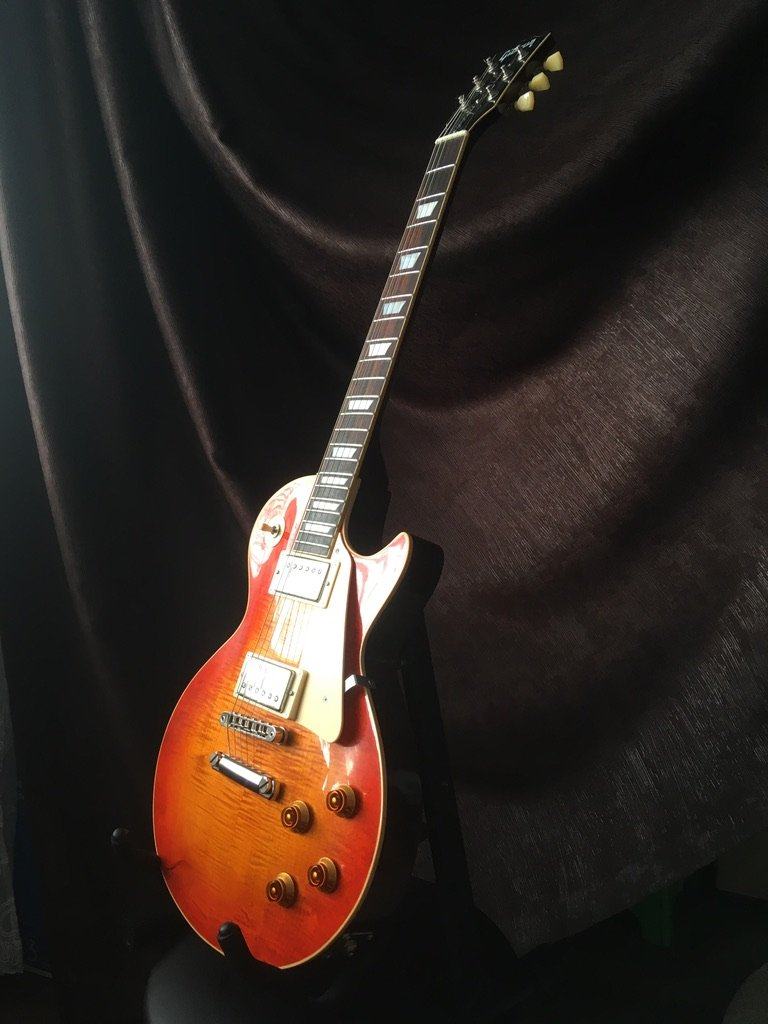

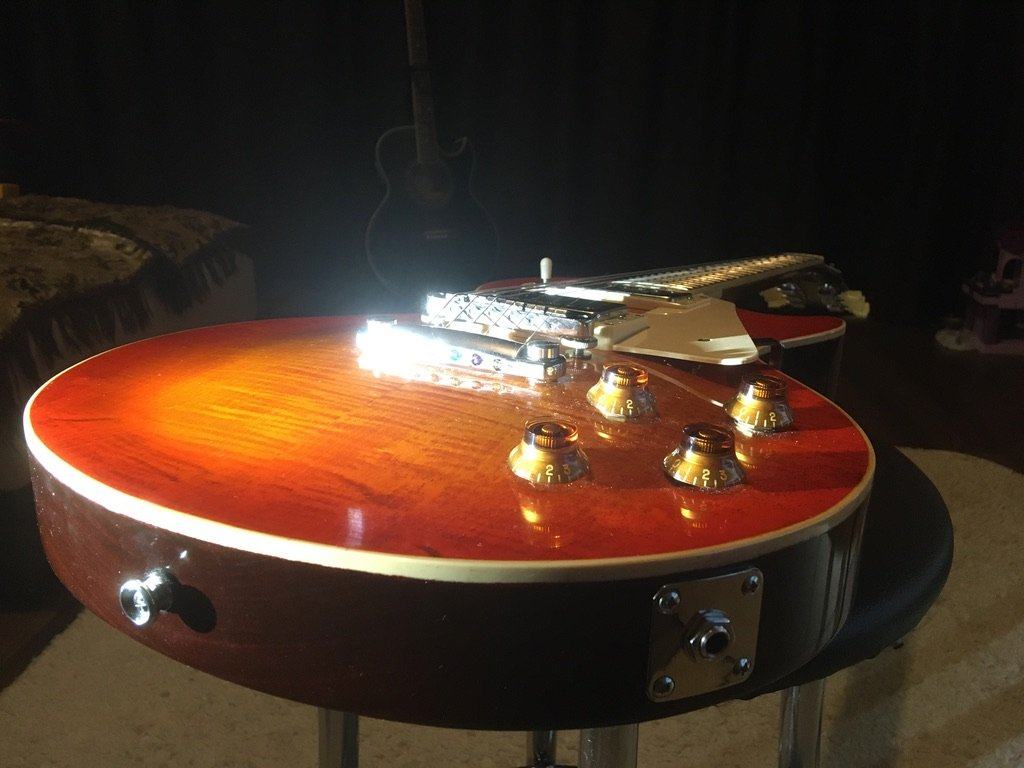

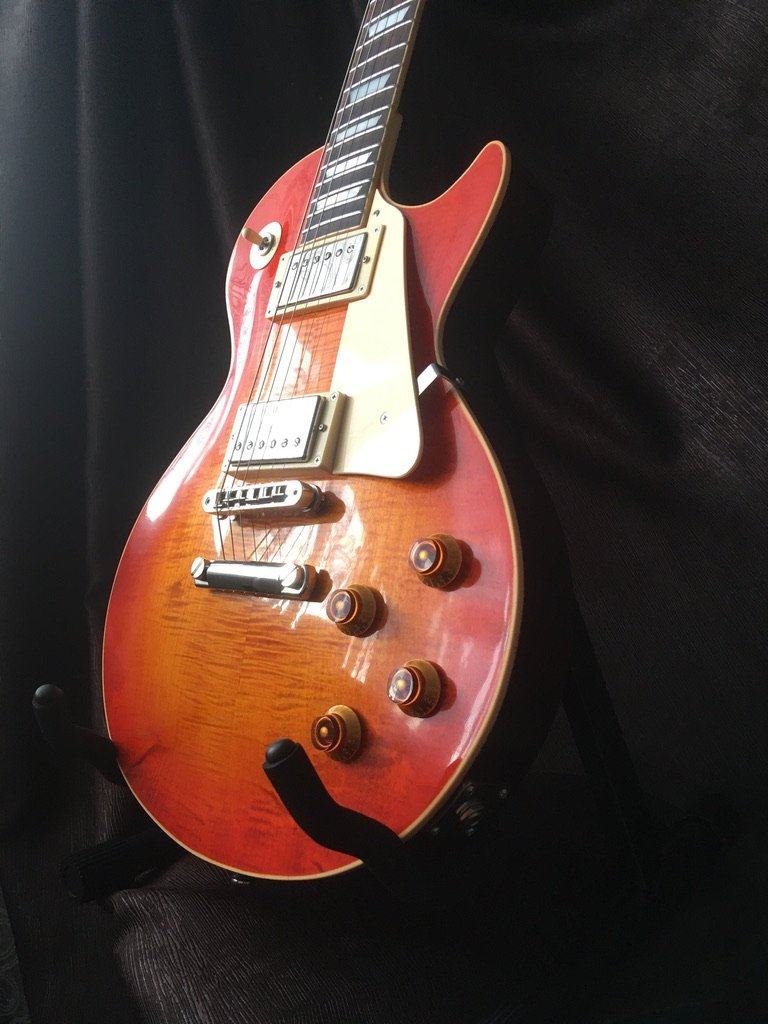

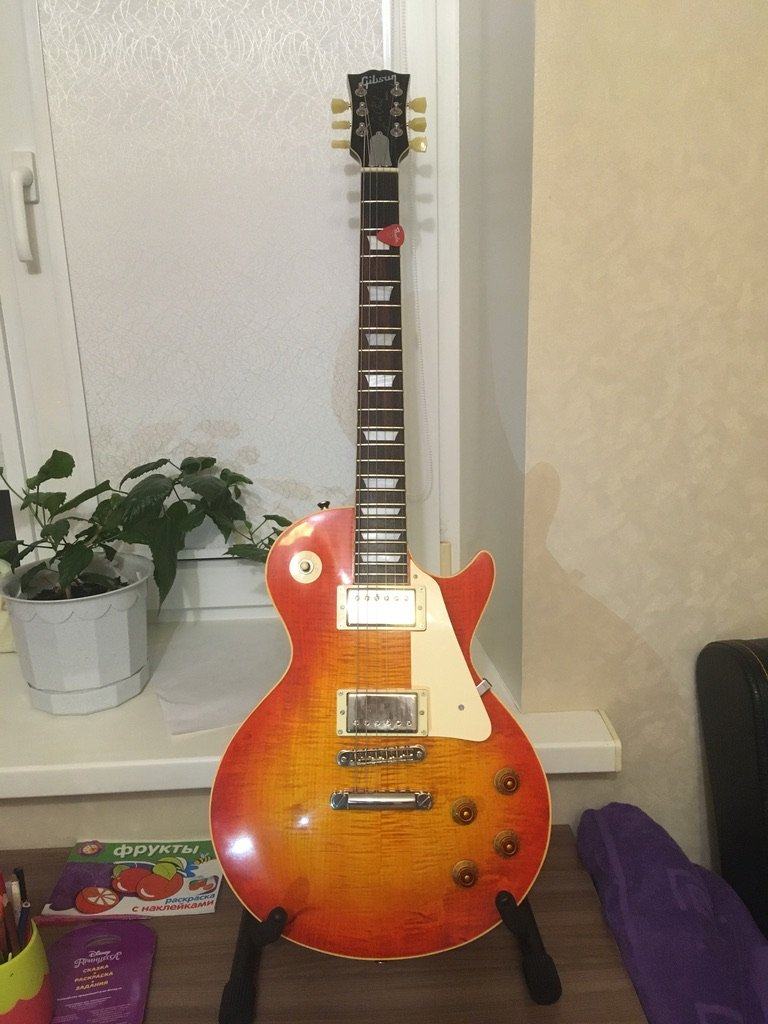

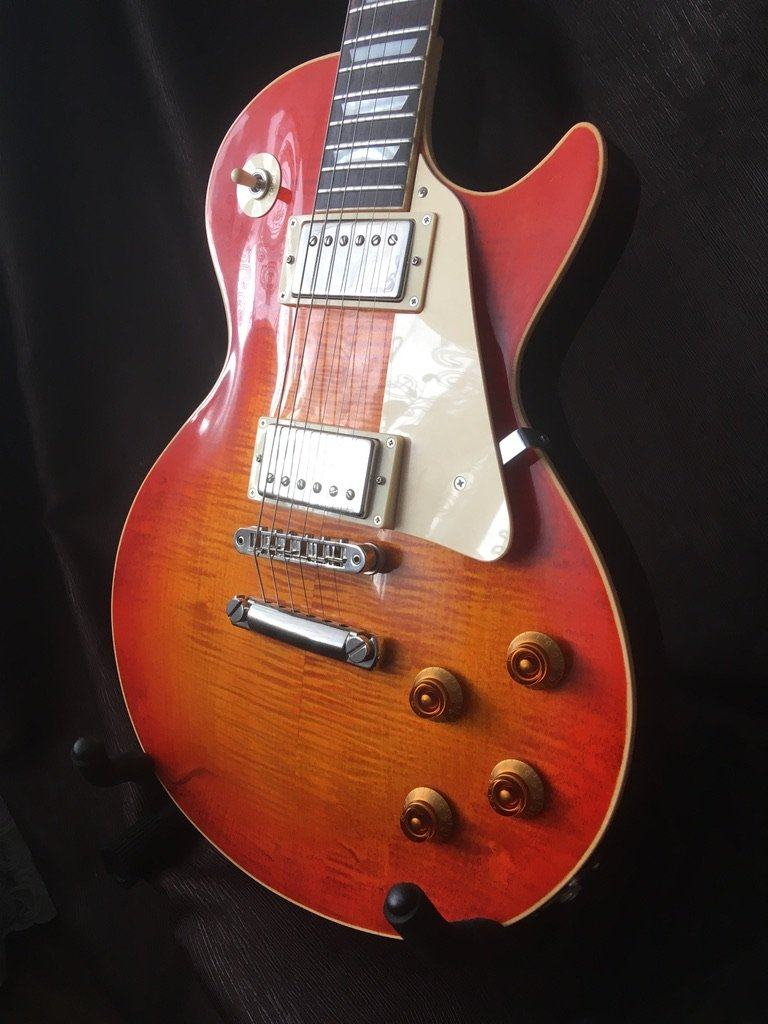

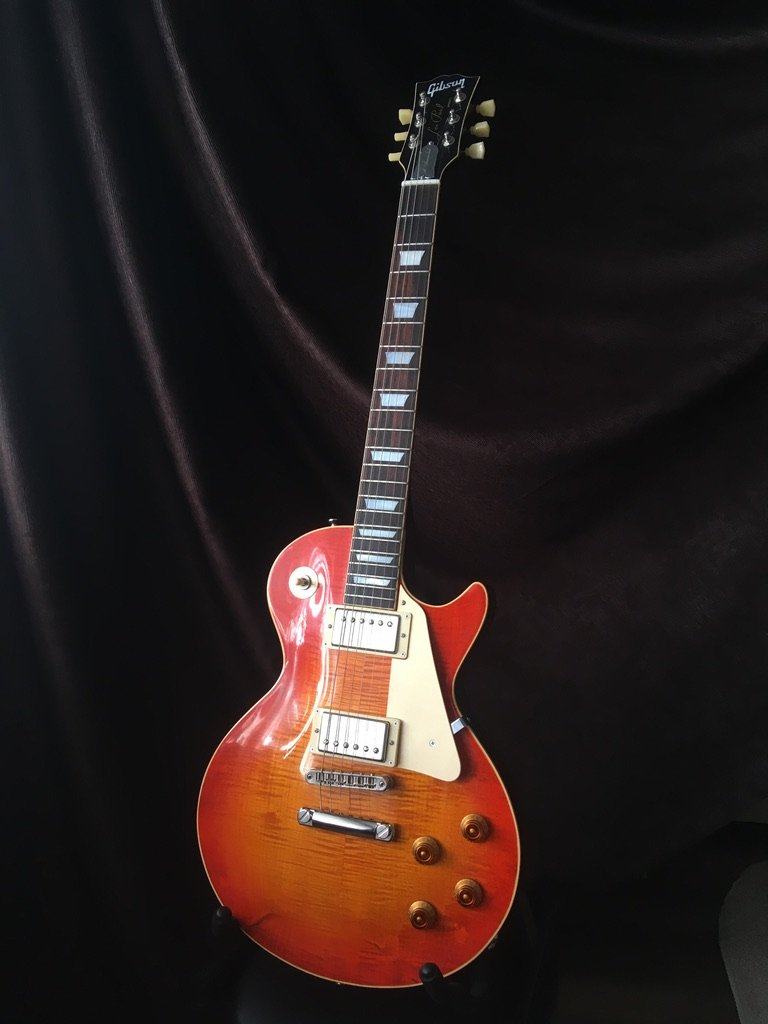

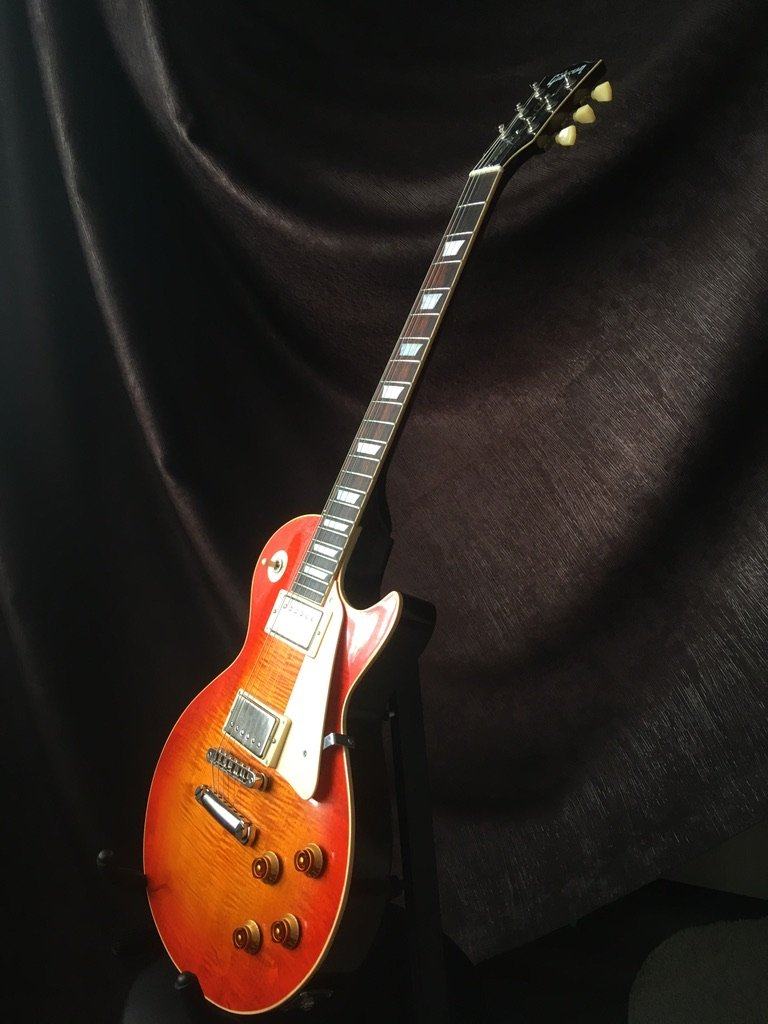

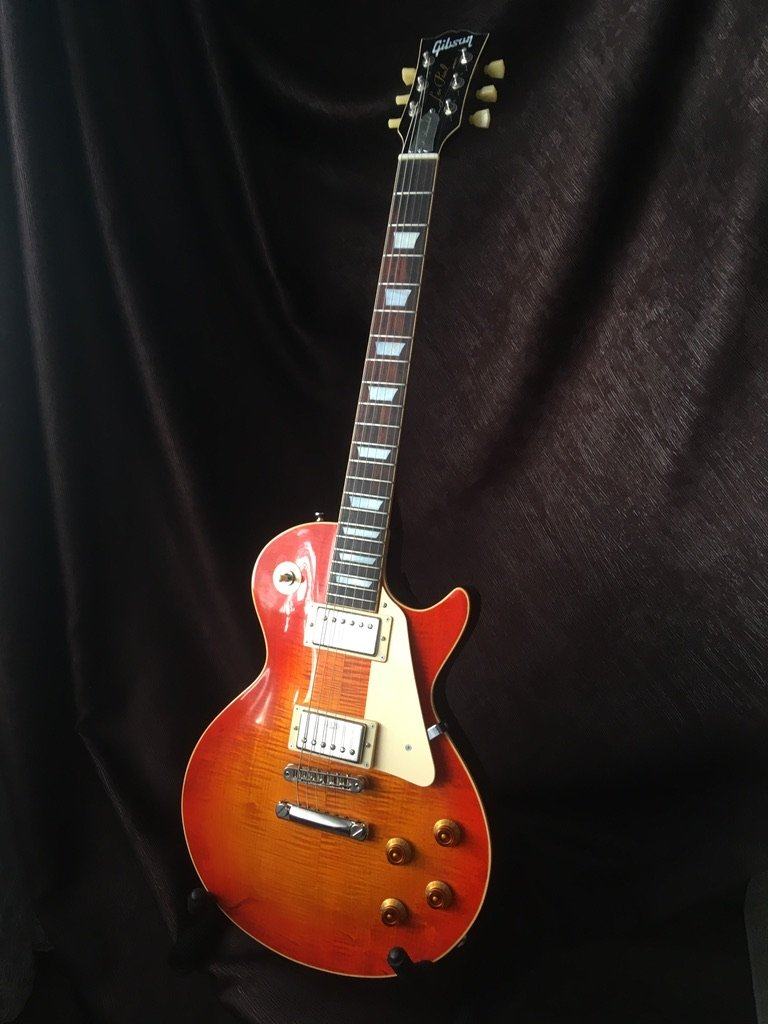

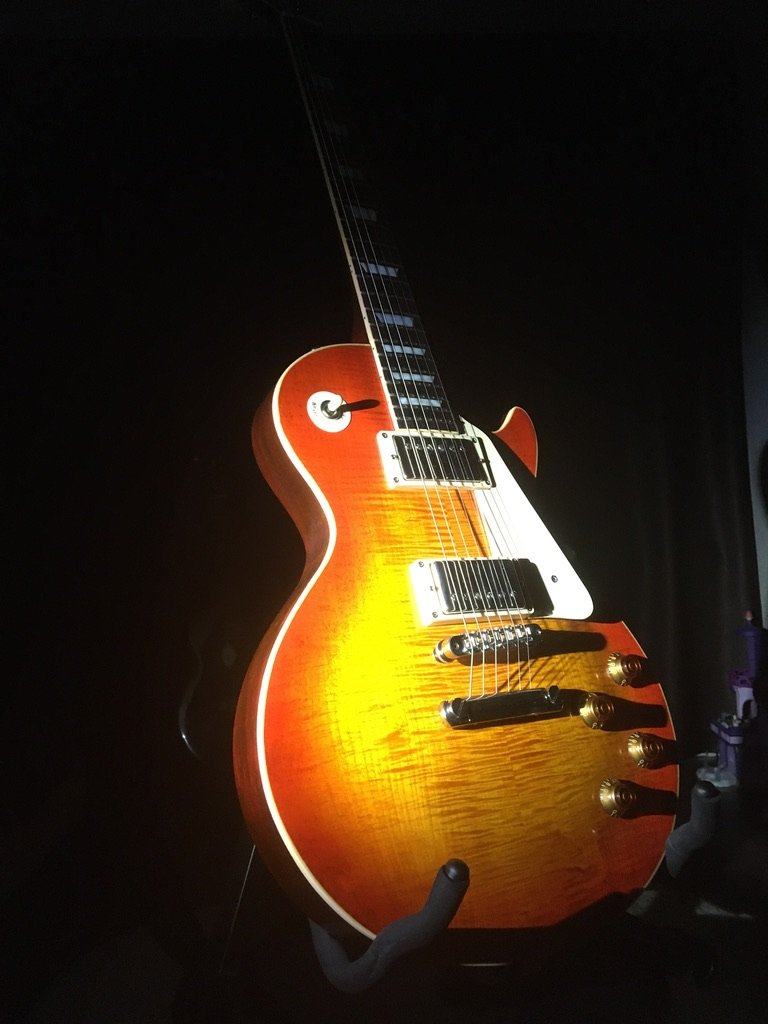

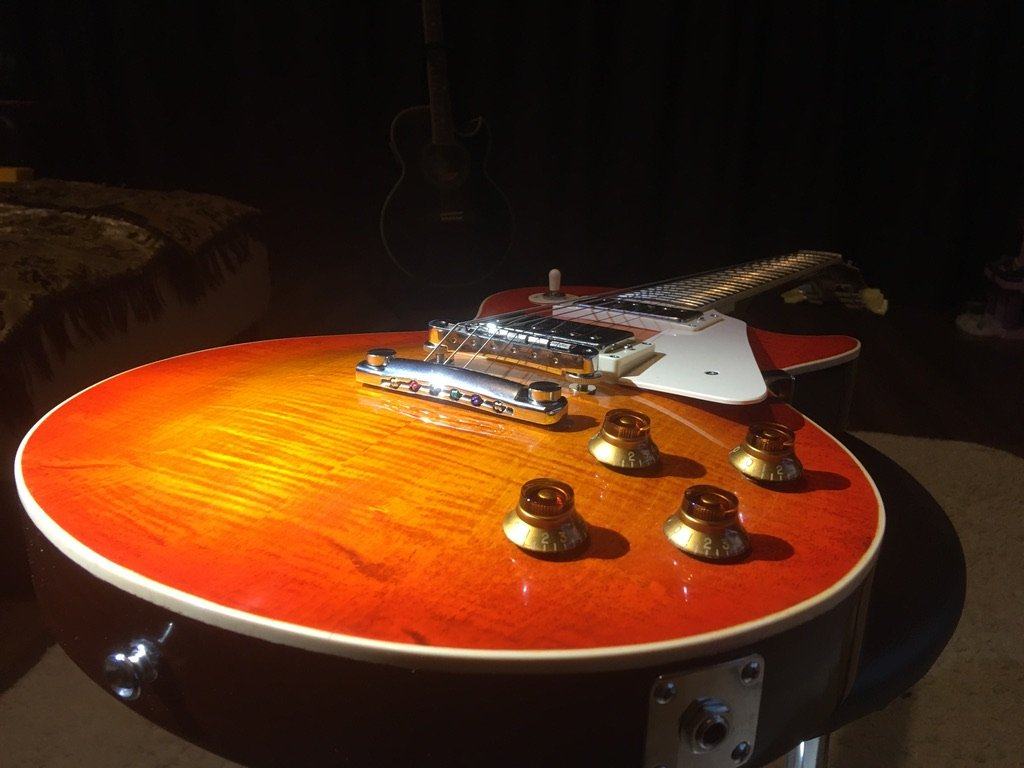

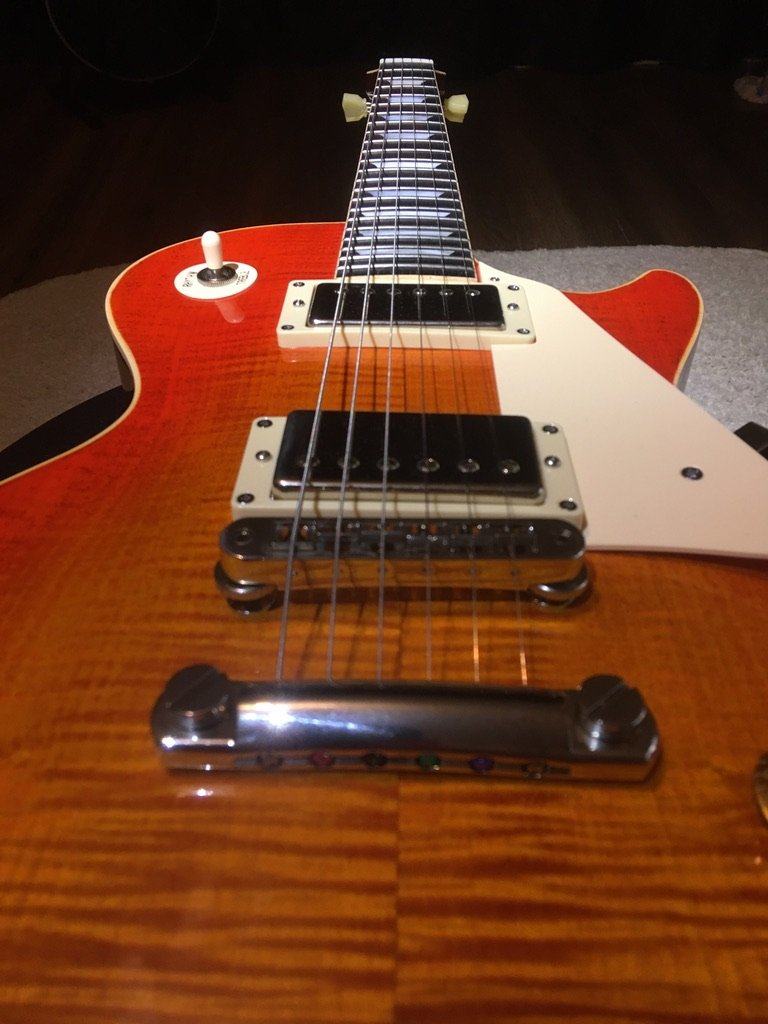

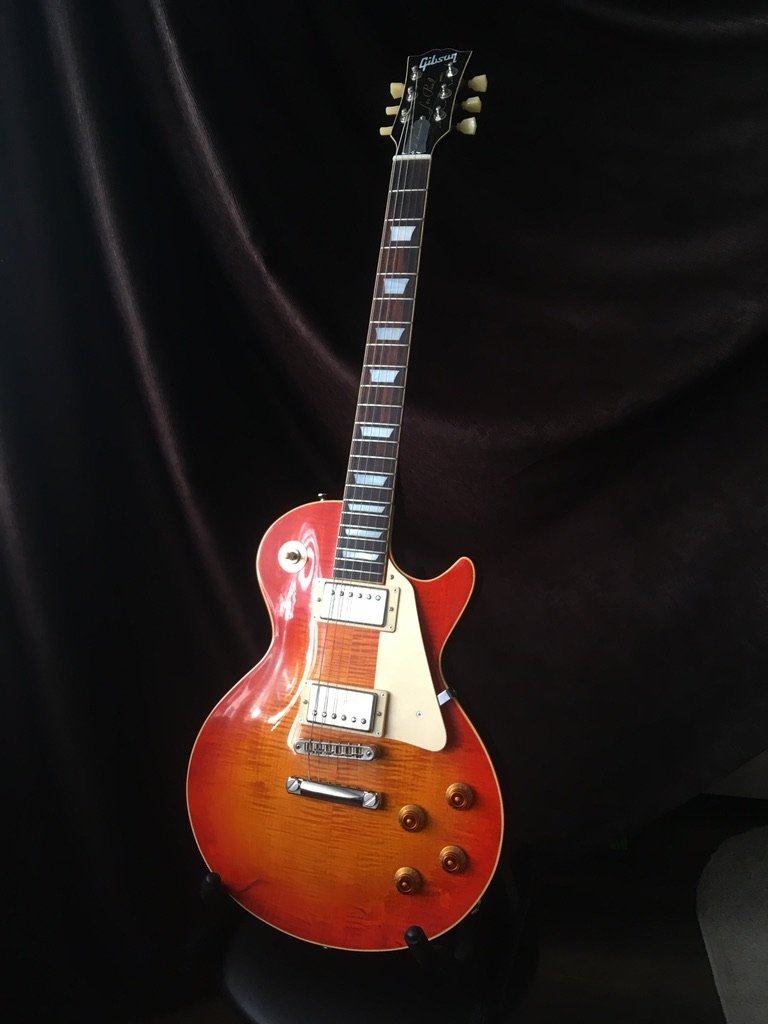

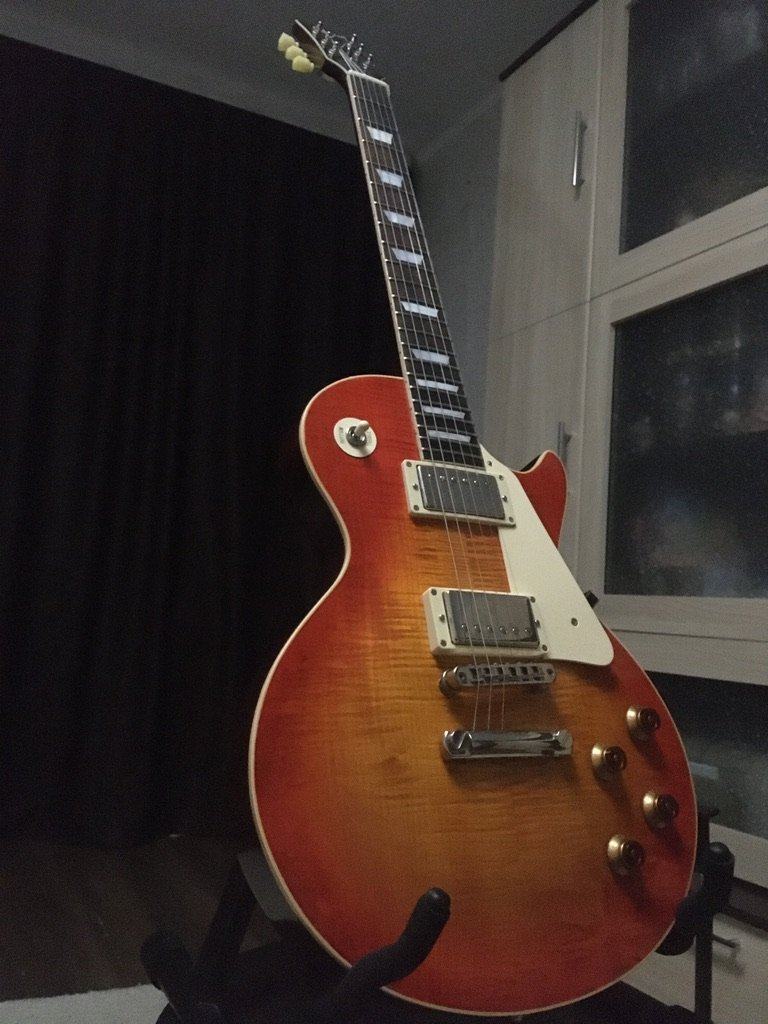

Давно мечтал попробовать свои силы в гитарстрое и вот в прошлом (2020) году в период объявления пандемии появилось время на реализацию этой идеи. "Накачав" различного материала, начитавшись книг, статей и насмотревшись видосиков решился. Постройку решил начинать с самого трудного, с грифа гитары, удачно подвернулось объявление о продаже подходящего бруска махагона (писали что производство Южная Америка), в общем купил я этот материал и понеслась. Очень увлекательный процесс, помимо самого процесса изготовления приходилось решать инженерные задачи и придумывать/подсматривать и строить дополнительные подручные инструменты и оснастки. Амбициозность проекта, чтобы соблюсти всю аутентичность спецификации 59 года. Итак вот, что у меня получилось. Прошу не ругать меня за логотип Гибсона, гитару делал для себя и сына и продавать выдавая за оригинальный Гибсон не собирался и не собираюсь. Железо на гитару установлено все гибсоновское, оригинальное, отличие от оригинального, что вместо пластиковой анкерной крышки установил металлическую хромированную со своей подписью (надпись сделана лазером).



СПЕЦИФИКАЦИЯ ГИТАРЫ:
Наименование / модель.................................Gibson / Les Paul ’59
Мензура.......................................................24.562’ / 623,87мм
Кол-во ладов................................................22
Топ..............................................................Волнистый клён
Корпус.........................................................Махагон
Гриф............................................................Махагон
Ладовая накладка.........................................Палисандр
Облицовка головы.........................................Венге
Анкерный стержень.......................................Authentic 1950s Gibson Truss Rod

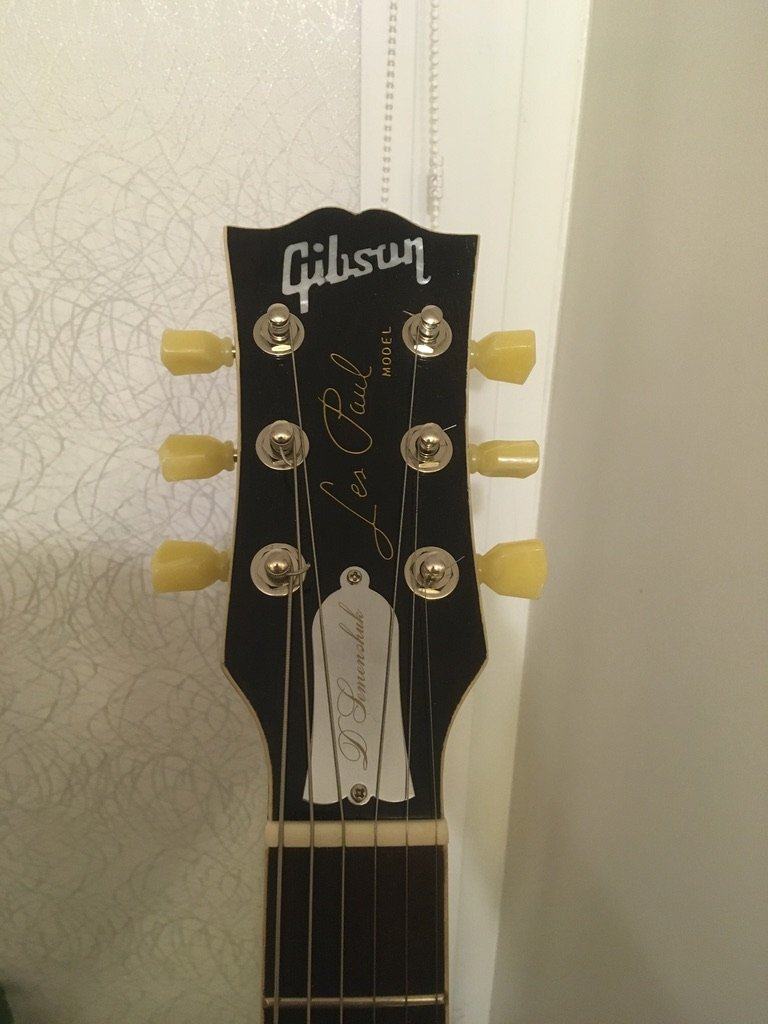

Анкерная крышка..........................................Металл хромированный, Подпись
Порожек верхний...........................................Слоновая Кость
Надпись/логотип............................................Натуральный перл
Ориентиры (ладовые метки)............................Натуральный перл / трапеции
Окантовка — голова........................................Да / ABS / кремовый
Окантовка — накладка....................................Да / ABS / кремовый
Окантовка — корпус........................................Да / ABS / кремовый
Pickguard........................................................Да / кремовый
Колковая механика..........................................Gibson Delux, nickel
Бридж.............................................................Gibson Nashville Tune-O-Matic, nickel
Звукосниматель нековый..................................Gibson 490R, nickel
Звукосниматель бриджевый..............................Gibson 498T, nickel
Электроника — регулировки и контроль............Neck Pickup: 1 x Volume, 1 x Push-Pull 500K
......................................................................Bridge Pickup: 1 x Volume, 1 x Push-Pull 500K
Струнодержатель............................................Gibson Stop Bar Tailpiece
Лады..............................................................Hosco HF-M3 Medium Standard / 2.7 мм
Струны...........................................................D'Addario XL Nickel Wound Electric Guitar Strings, 10-46
Трёхпозиционный Переключатель.....................Switchcraft 3-way toggle switch
Покрытие........................................................Nitrocellulose Lacquer
Цвет...............................................................Washed Cherry Sunburst
Крышки тембрблока и свитча...........................Пластик / черный

Плюшевый видосик как строилась гитара, видос не поучительный, а скорее для себя на память!

https://www.youtube.com/watch?v=n91H46qOeiM

И небольшой саундчек

https://www.youtube.com/watch?v=8nSsYrviQhk

... и добавил:

я конечно не загонялся никогда по аутентичности. и каталогов не листал. с удивлением узнал из вашей работы, что оказывается в 59 году у гибсона была кривая голова.

Что Вы имеете ввиду? Выполнял проект в соответствии с чертежами.

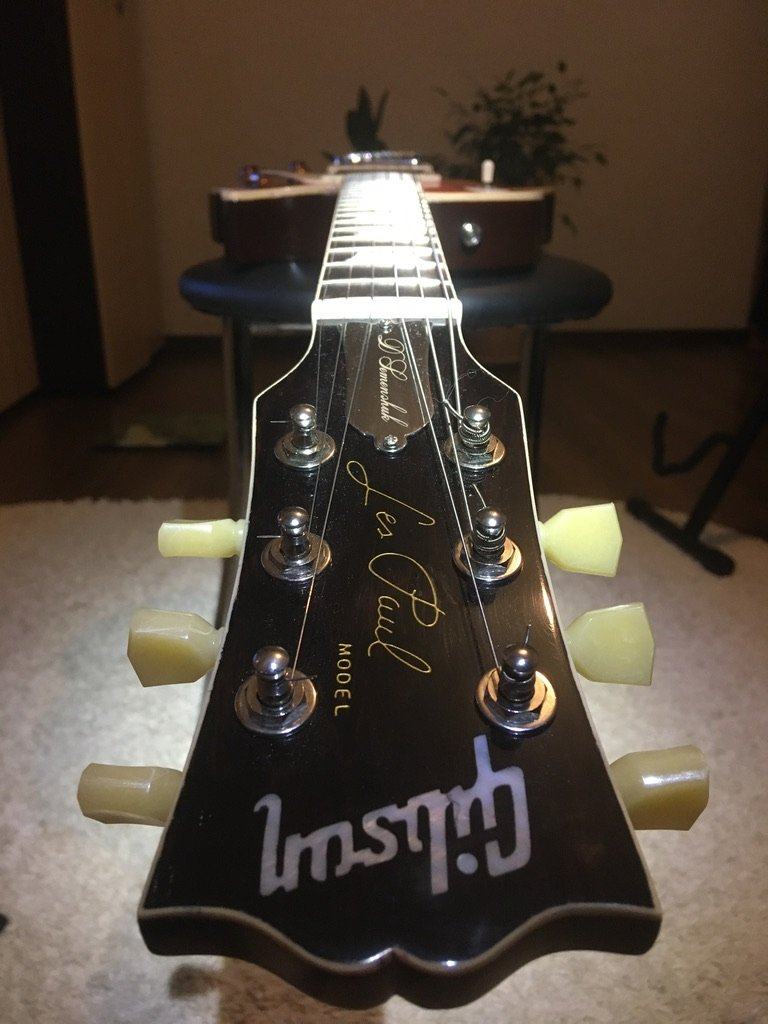

DimDimos, так вырежьте из бумажки шаблончик, соответствующий чертежу, и приложите к своей башке

Ой, блин все понятно. Я не претендую на награды, просто делюсь своей радостью, своей первой работой... постройка гитары осуществлялась в домашних условиях и если немного промахнулся с изгибом то, так теперь тому и быть. Аутентичность ))))

Спасибо! Да красил дома, в два этапа. Первым этапом проникающей краской для кожи желтого цвета базово покрасил топ, остальную часть деки красным цветом (то же проникающей краской для кожи), а санберст делал немного по другому, так как нужного цвета не нашел купил колер апельсинового цвета и разбавил в воде с пва и распылял при помощи аэрографа. Перекрашивал 4 раза пока не получил то, что хотел и это все обычным автомобильным компрессором с доработками в домашних условиях. Ну и вторым этапом в подъезде (благо есть техэтаж и есть доступ) с балончика нитролаком 14 слоев с межслойной сушкой и шлифовкой.

Красава!

Спасибо! Постараюсь сегодня завтра еще собрать в кучу материал как и что я делал и выложу в эту тему.

... и добавил:

Итак, как я и говорил выше первым делом я решил начать работы с постройки грифа, для этого был приобретен подходящий брусок и распилен таким образом, чтобы вырезанный материал после обработки и склейки составил голову грифа. Угол наклона головы грифа составляет 17°.

суровый рубанок

Брусок сначала на фуганке был обработан, а потом резалось все на станке. После этого уже дома нужно было что-то быстро придумать вот я и соорудил такой "притир" из чего было дома!

Продолжу описание постройки. Итак, после распила бруска на нужные составляющие я произвел их склейку клеем PUR 501 (клей склеивает намертво, но в момент склейки нужно учитывать, что намазанный клей создает эффект масла и склевываемые детали скользят дичайше друг по другу, поэтому нужно сразу продумывать как правильно стягивать их струбцинами, чтобы они не "уползли") и параллельно начал изготавливать станину для грифа, чтобы было удобнее работать в дальнейшем с ним. Размеры станины делал на глазок, по факту в дальнейшем оказалось, что эта станина категорически полезная вещь для гитарстроя, так как ее я использовал для фрезерования  изогнутого канала под анкерный стержень, для выборки фрезой краев под биндинг накладки, для придания радиуса накладке, для шлифовки и тд и тп.

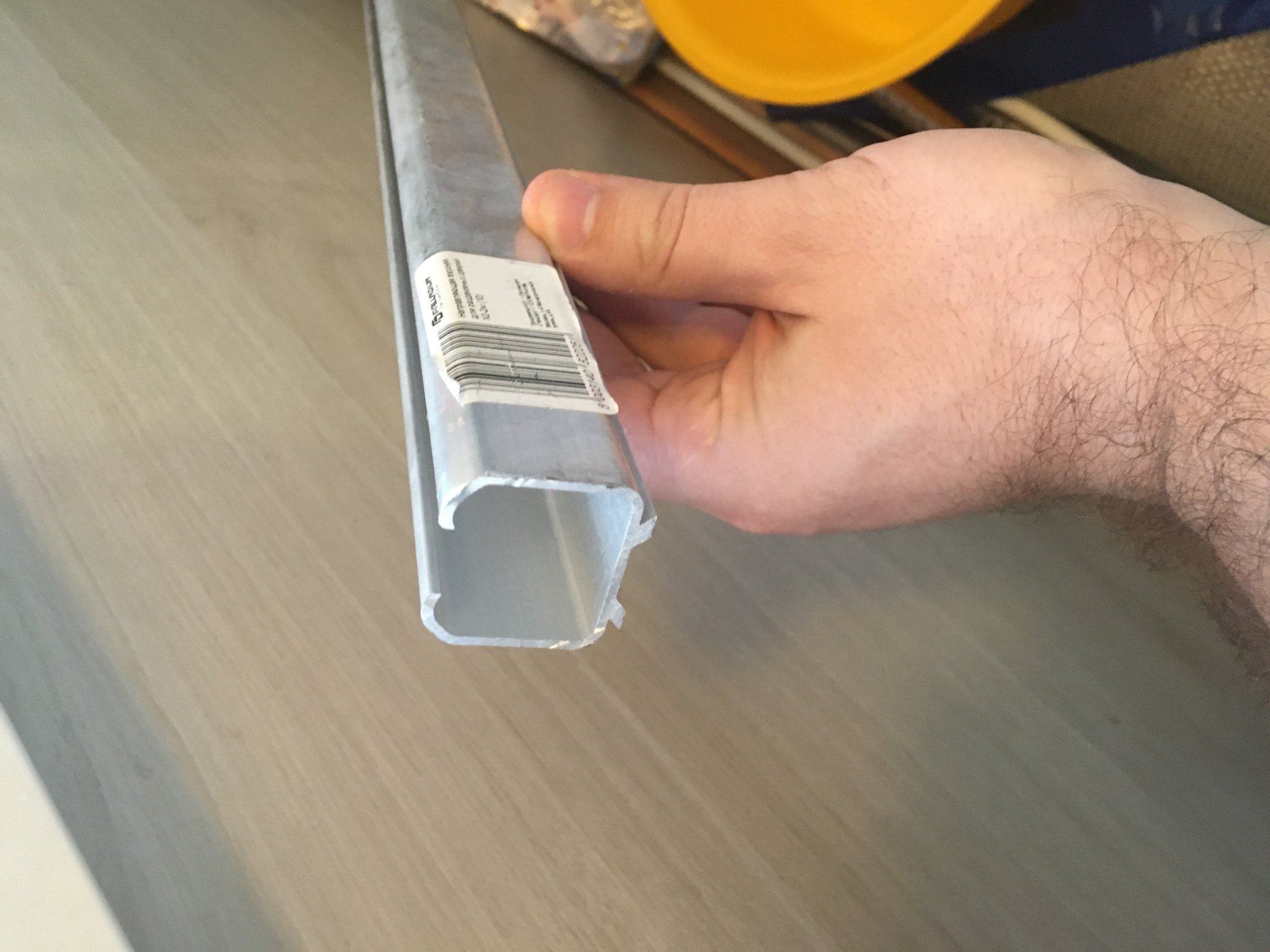

Помню в местном магазине метизов нашёл систему крепления и немного доработав получил такой вот механизм, а профиль изначально был вот таким. (см. в аттаче)

... и добавил:

Дальше я заказал накладку (индийский полисандр) и пластинки натурального перламутра и ожидая все это начал думать как изготовить самому вот такую приспособу,

зная сколько стоит эта "хрень для дремеля" было принято решение "наинженерить" ее самому, забегая вперед скажу, что в итоге по себестоимости мне она обошлась около 300 руб. Материал: кусок капролона, алюминиевая плашка толщиной 5мм ну и шурупчики, винтики, гаечки и пружинки. В капролоне было подготовлено место для вклейки кольца с резьбой от моей мини дрели hammer. Размеры этого приспособления чудесным образом плотненько, идеально подошли к моей станине.
