Всем доброго времени суток!
Пишет Вам так сказать новобранец вашего форума и новичок в гитарном строительстве вцелом.
Обращаюсь по такому вопросу:никак не могу заставить работать свежеспаянный  темброблок  на своём самодельном ясеневом "телике".

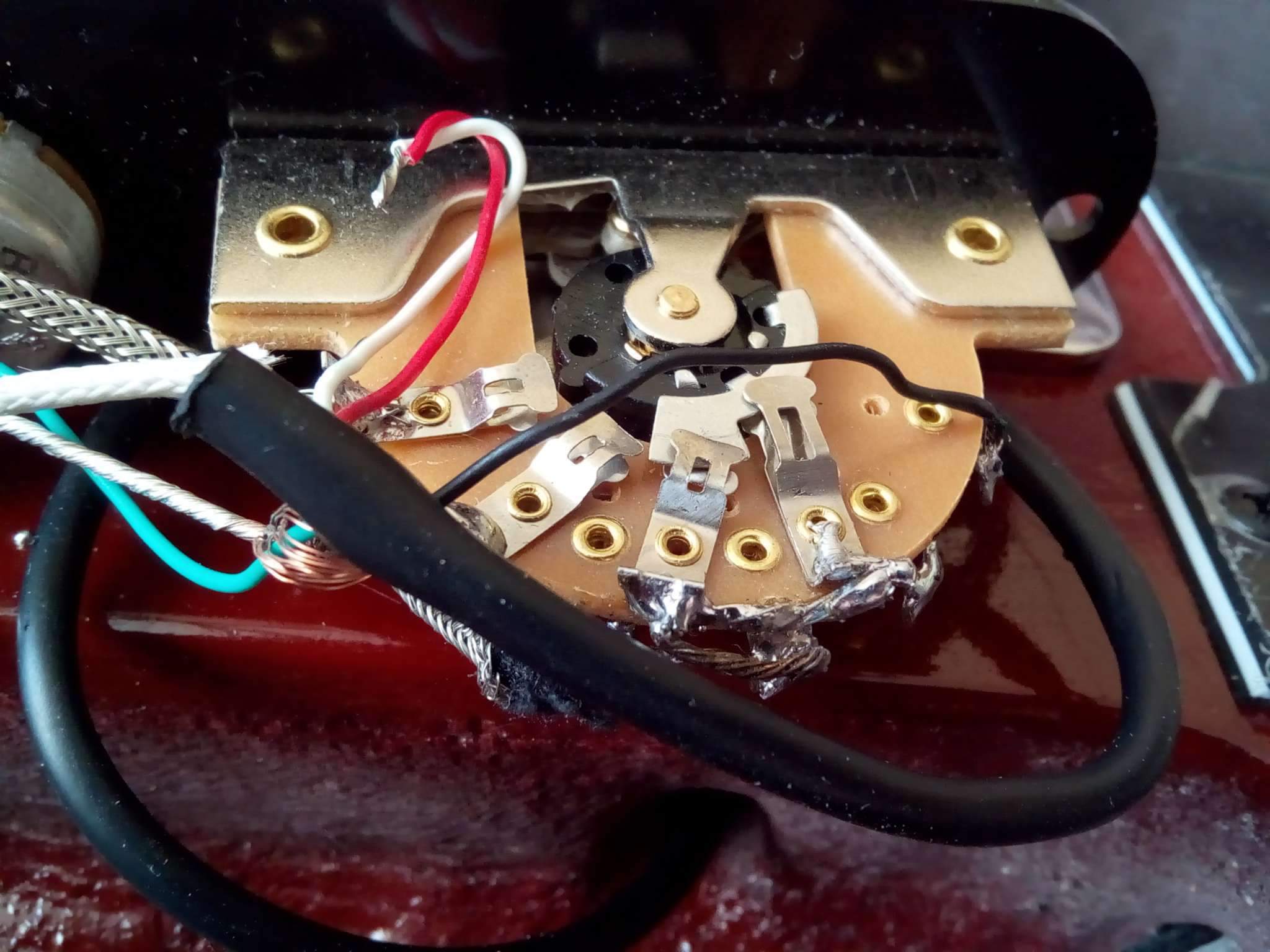

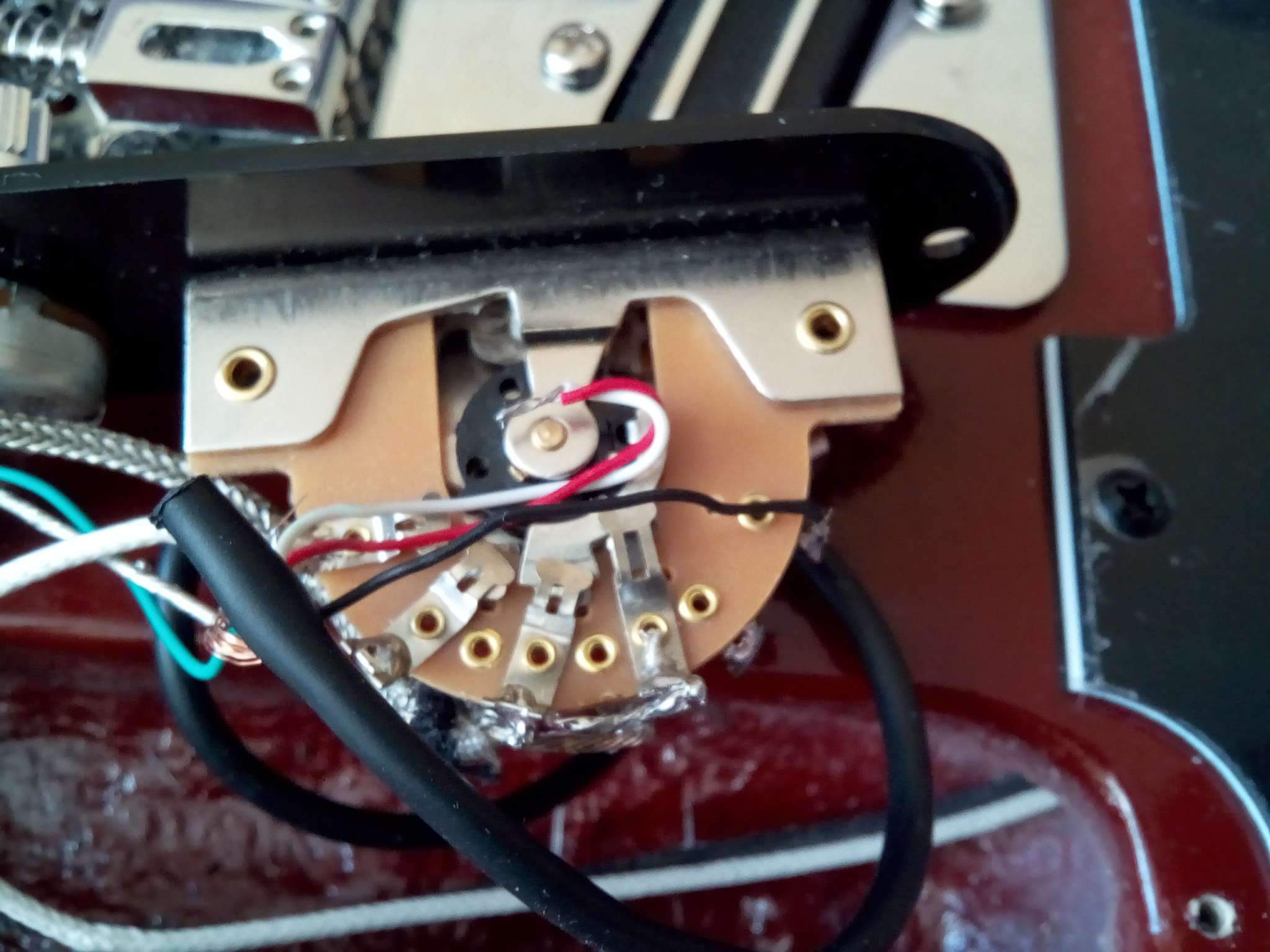

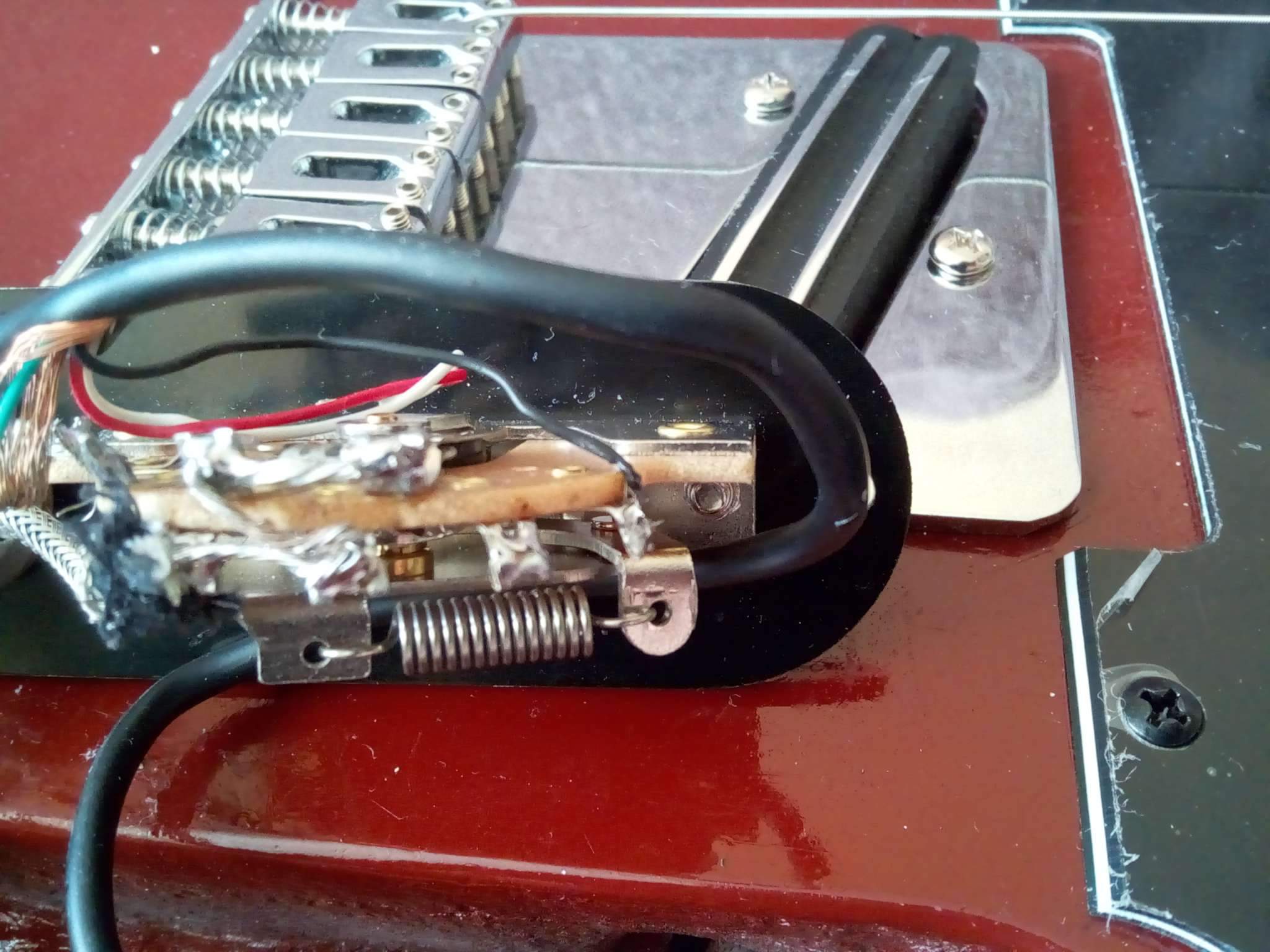

Если открыть планку тембрблока, то бишь вытащить его из выемки,то иногда пашет бриджевый хамб,нековый сингл не пашет вовсе,фото распайки прилагаю.
Как можно исправить этот косяк?

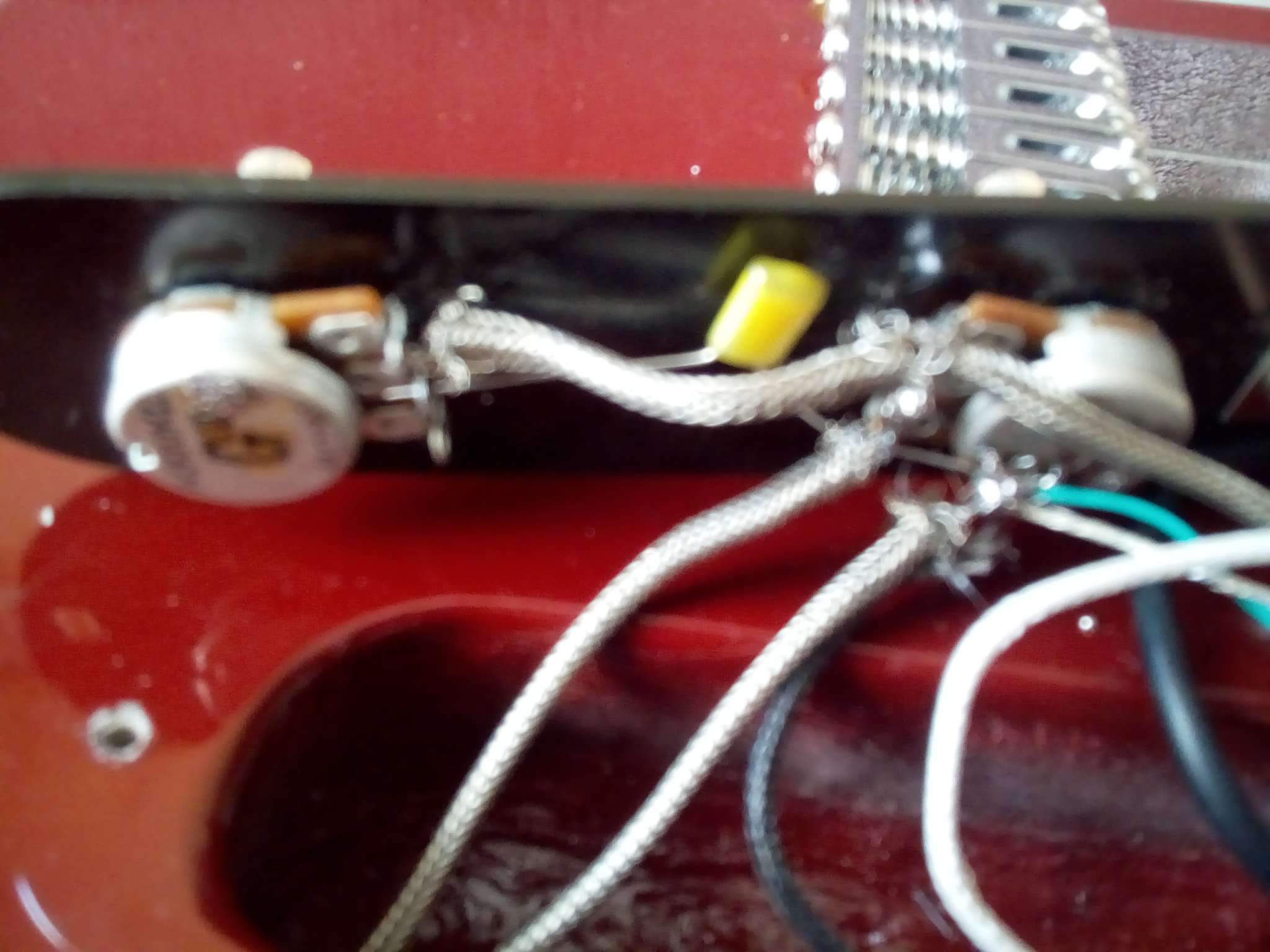

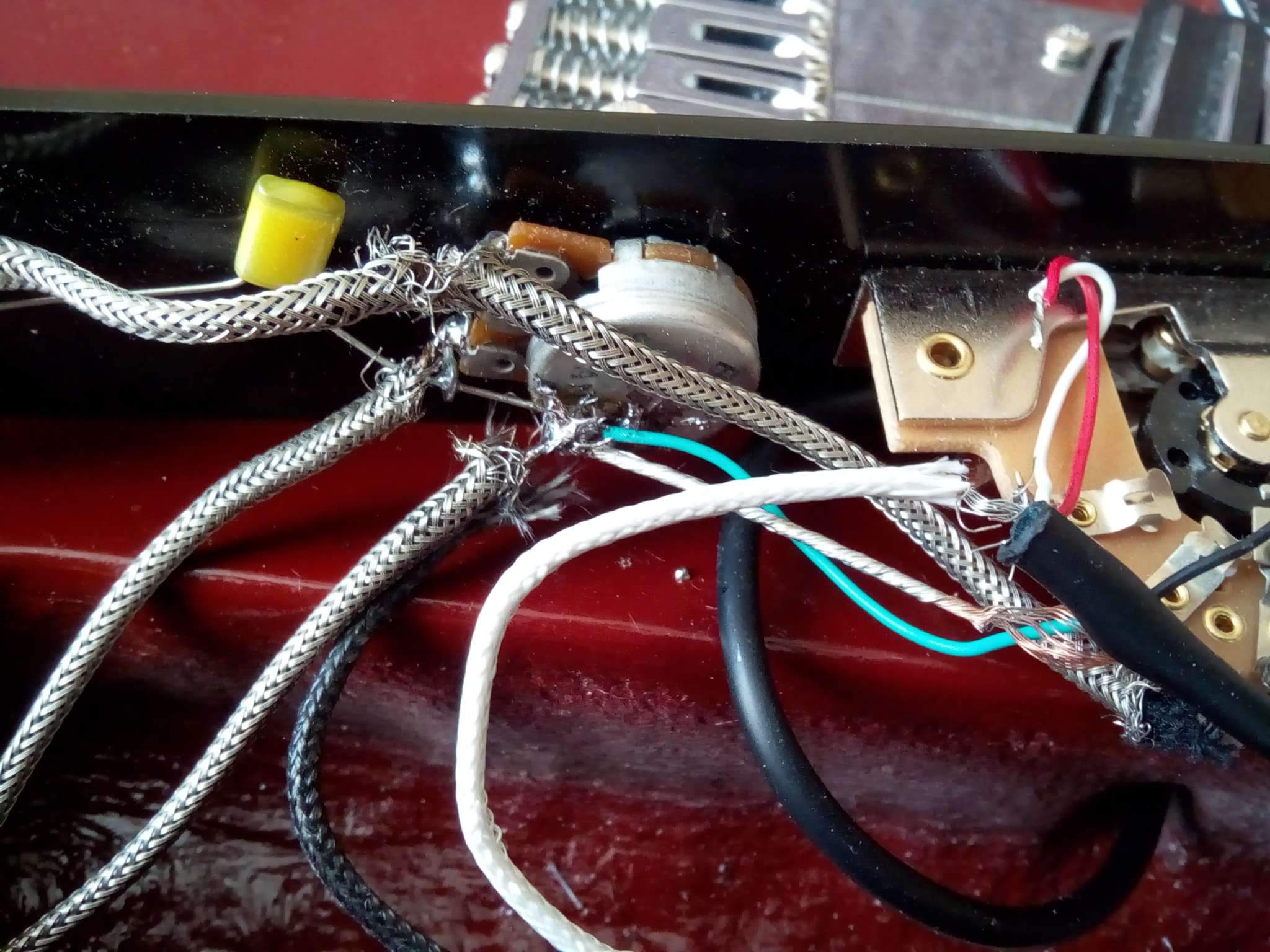

Столько экранирования на проводах просто не нужно. Посмотрите темброблоки нормальной сборки.

И лучше отдать все это нормальному спецу по распайке и учиться... Все печально.

Столько экранирования на проводах просто не нужно. Посмотрите темброблоки нормальной сборки.

И лучше отдать все это нормальному спецу по распайке и учиться... Все печально.

Ну,я первый раз сам делал электрогитару,и не сказали что такие провода лучше всего использовать везде

... и добавил:

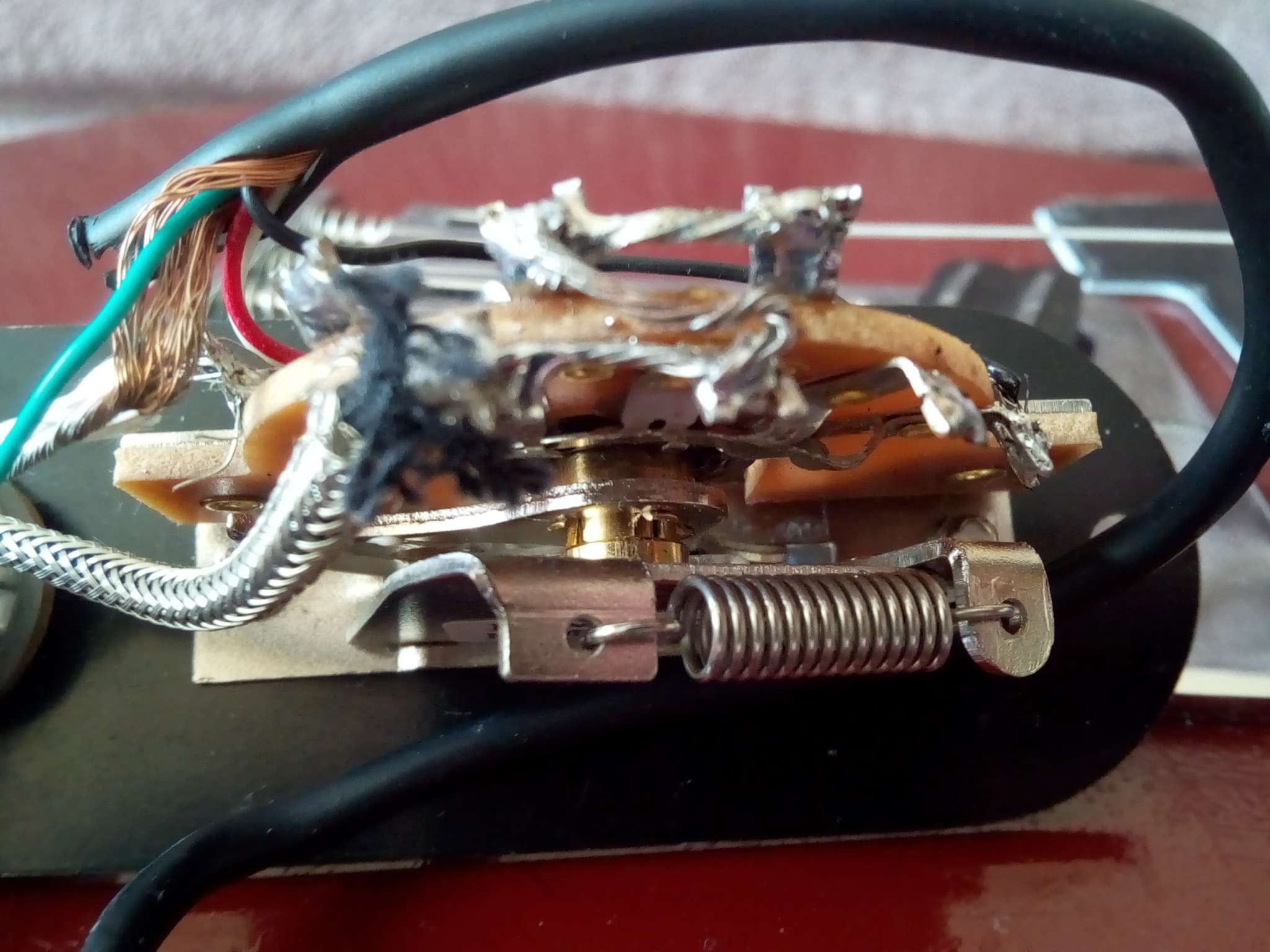

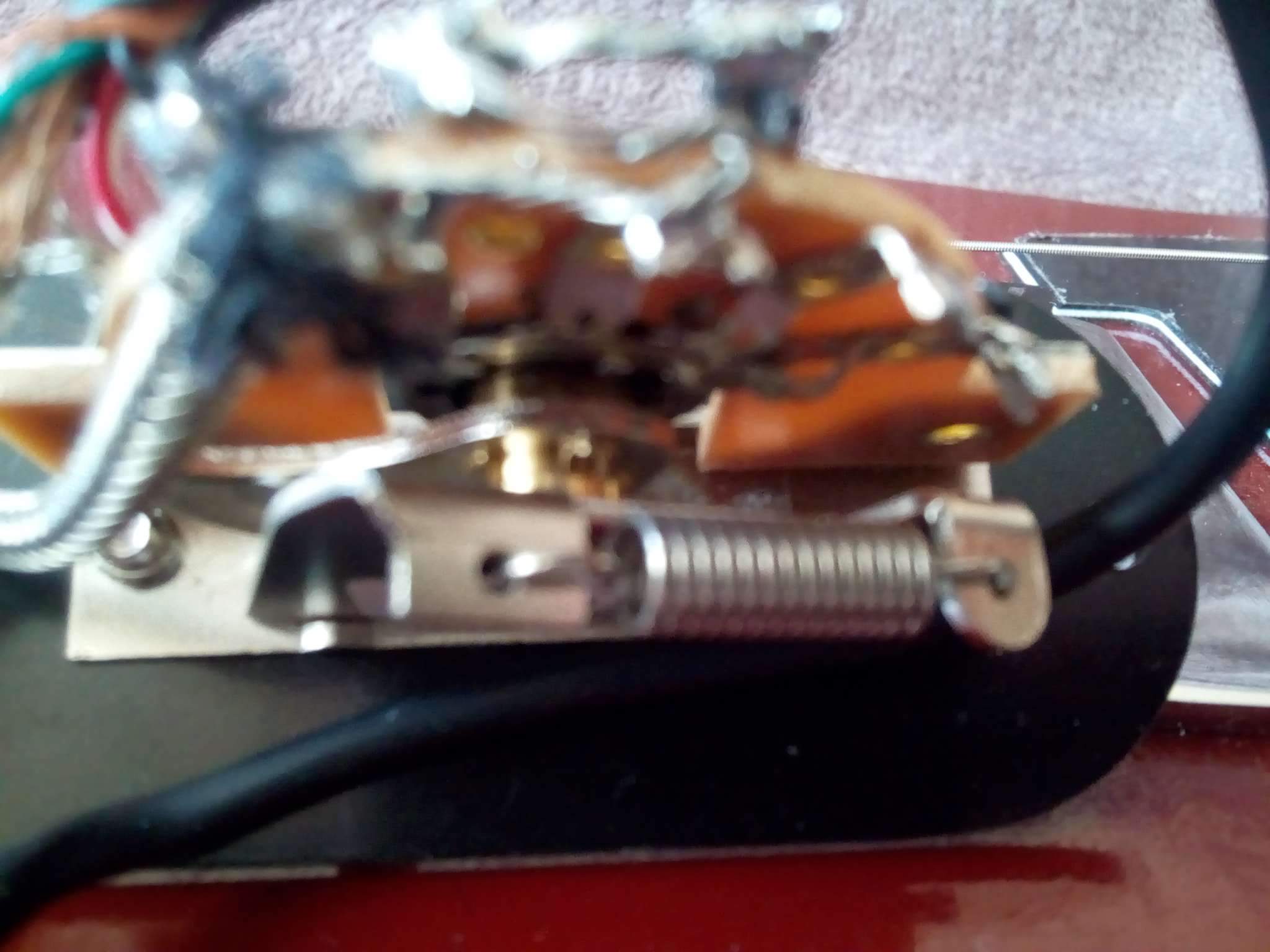

ужасная пайка. голая лохматая оплетка - сплошные КЗ.

Первый раз делаю..)
Что с лохмами делать -не понял просто, а насчёт пайки не знаю,как по мне только на "земле" она не очень, и то,потому,что это временно,для проверки,как только смогу понять,что и как,сразу же запаяю "землю" как надо..

... и добавил:

Забыл упомянуть,что до этого паял туда 2 сингла,для проверки темброблока,так вот,всё работало как часы..Кроме средней позиции.. С ней вообще непнятно ничего,всё по схеме,а толку 0...

ShadowGuitarist, Переключатели бывают разные, поэтому надо смотреть систему контактов и уже тогда паять, а не просто по картинке. Картинки чаще всего для переключателей OAK и CRL, а у Вас что-то более дешевое.

Остальное разжевано в теме про экранировку. Какие провода, как зачем и почему.

Ну как сказать дешевое.....700 рублей для переключателя это вроде как нормальная цена... Вот ссылка,может подскажете что? http://www.strunki.ru/catalog/electric/HOSCO-DM-30-3-kh-pozicionnyjj-pereklyuchatel-otkrytyjj-Telecaster-style

... и добавил:

К мастеру не хочется в общем-то идти,хочется самому учиться и делать,вот собсна 1 самодельная электрогитара,1 самодельный темброблок...Не ругайте сильно...
Я в этой теме пока что тупенький..

А вот как? И что там с экранировкой? Я подрезал немного хвосты распушённые,это не помогло...

... и добавил:

Так написано, HOSCO. Неплохой, но из дешевых. Работает нормально, но схема не для этого переключателя. Надо переделывать.

Мне вообще сказали,что мол японское качество,не хуже американских производителей и тд,и потцы взял этой же фирмы,сказали мол CTS не имеет смысла,а я не особо много гитар в руках держал,всё время играл на китайском страте от неизвестной фирмы или на IBanez'e своей подруги..

Надо вообще убирать экраны с проводов, кроме одного с гнезда. Этот надо соединять жилой на центральный вывод громкости и экраном на корпус пота громкости. На гнезде распаять соответственно. В схемах это показано.

Экраны убрать не проблема,только один вопрос: Получается,надо оставить один провод на гнезде,и его экран(металлическая сетка сверху),будет являться заземлением для гнезда?

... и добавил:

Или же провод,являющийся землёй гнезда оставить,просто сняв с него экран, а экран сигнального бросить на землю потца?

Тему о распайке лень смотреть?

Новенький на форуме.. Не знаю что и как..И к тому же,насколько я понял,у меня нестандартный переключатель,там что-то есть на эту тему?

ShadowGuitarist, Экран и есть второй провод.

Я удалил экран,теперь мини-хамбакер пашет,средняя позиция и нек вообще ни в какую...
Как распаять такой переключатель?
