AZG, Спасибо! Вопрос, значит, снимается - везде графит.

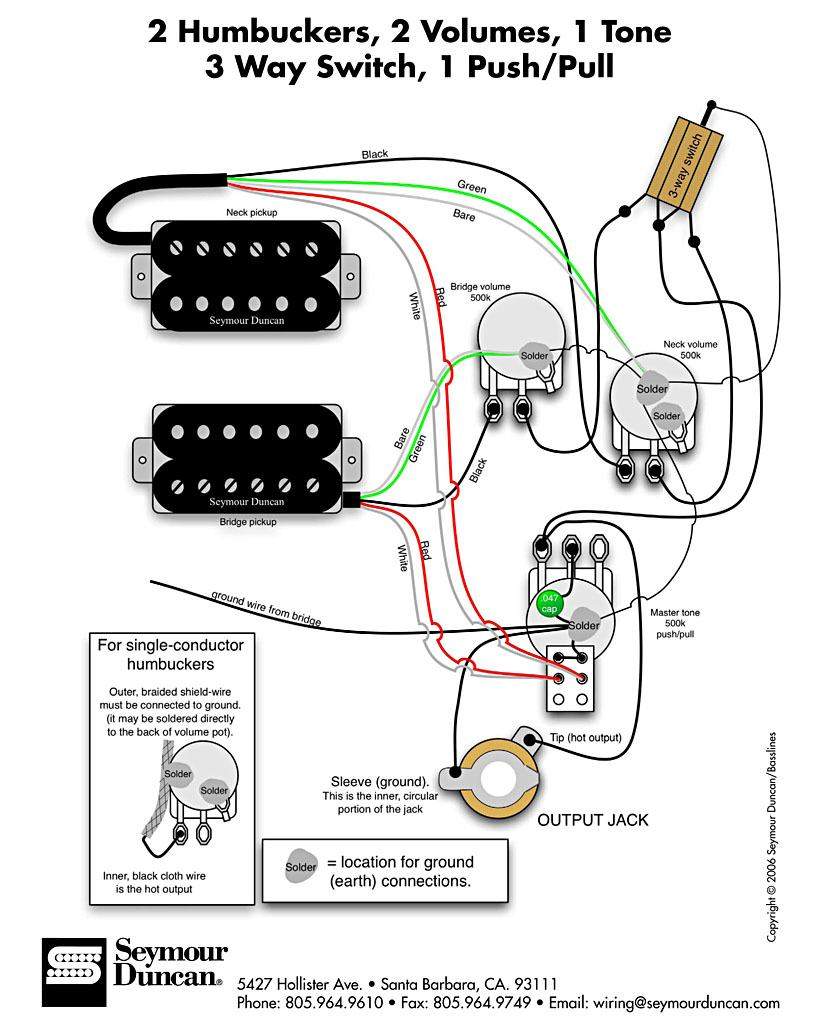

ох, паял по схеме с сайта сеймуров, 2 хамба, 3х поз переключатель, 2 громкости и ручка тон с пулпушом для отсечек. Нековый датчик пока без отсечки стоит, а когда отсечку на бридже включаешь начинает фонить, не могу понять в чём дело( подскажите?

это норма

надеюсь что нет))

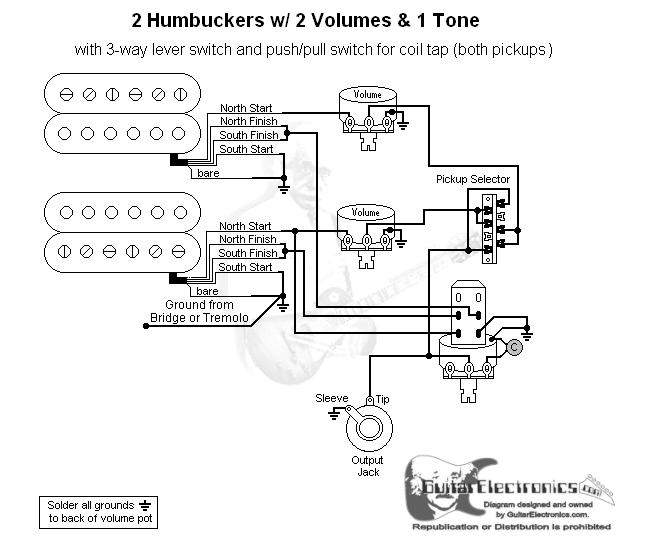

Какая схема более правильная?
собирал схеме сеймура

Буквально вчера с братом экранировали Шектер - поставили ВКР Aftermath 7 вместо активов EMG. Соотвественно появился классический фон 50Гц.

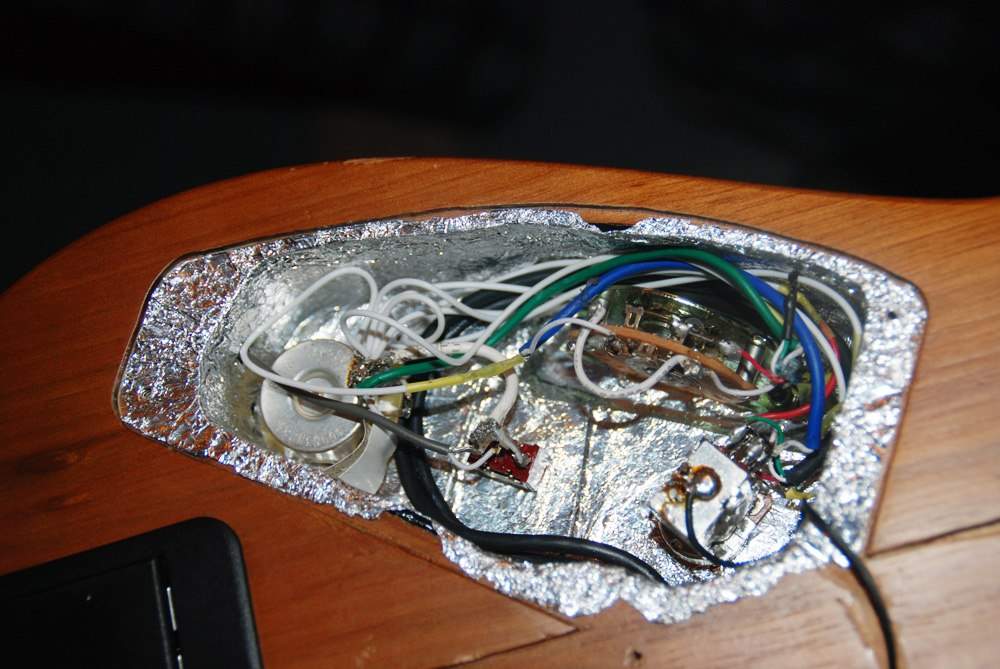

Все вытащили, "шахту" потенциометров всю заклеили фольгой (как и крышку темброблока с внутренней стороны), и сделали заземление по типу "звезда" - т.е. все земли отдельными проводами кинули на потенциометр громкости (хотя вроде это задротством считается).
Полости под датчиками не экранировали.
Зато заэкранировали гнездо! Потому что оно реально давало наводки - подносишь руки, появляется фон  Сначала заизолировали его контакты, а потом обернули очень аккуратно той же фольгой.
В итоге абсолютная тишина - ни щелчков, ни фона.
На вротой гитаре (Poznysh Pilgrim) все заэкранировано графитом и тоже никакого фона - убираешь руки от гитары и тишина

4) Bridge Tone и Neck Tone идут через конденсатор на копрус на потенциометра, а потом к контакту. Как правильно запаять через звезду?

Вот прямо мой вопрос! Тоже очень бы хотелось услышать ответ на него.

Освежу тему. Есть ли какие-то особенности экранирования, если провода уже с плетёным экраном? Прочитал всю эту тему и увидел, что парень экранированные провода паял. Как в таком случае работает экран на самих проводах? Его тоже с чем-то надо соединять?

лишняя ёмкость => потеря верхов
при грамотном экране графитом или эмилаком - провода потрошить, если так принципиально эти; лучше найти моножилу без экрана
