Автор Тема: Очередная попытка изготовить телекастер  (Прочитано 10361 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн URSA Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 334
  • Репутация: +11/-0
  • Кто к нам с чем-зачем, тот от того и того!
Приветствую комрады гитарбилдеры.
В кратце: Давно уже загорелся желанием самостоятельно "выстругать" гитару и вот час Х настал)))
и дабы не плодить темы в разделе (уверен появиться множество вопросов) буду выкладывать все в данной теме.
Все необходимое уже больше двух лет назад закуплено и благополучно ждало сего момента на шкафу.
Формфактор планируется телекастер, но не классический.

Что имеется:
Тушка - сапелле из двух кусков (уже склеил тайбондом, фоток как положено не успел наделать) толщиной 45 мм.
Топ - ясень 10 мм.
Гриф - сапелле.
Накладка - палисандр.

Вес судя по раскладу получиться немалый по этому думаю акустические полости будут уместны.

По фурнитуре завтра постараюсь сфотать и расписать.

На сегодня сделано:
Выпилил ручным лобзиком шаблоны грифа (изменил форму головы ближе к Сюровской) и корпуса из 6 мм фанеры.
Обрезал электролобзиком (с запасом под выборку фрейзером) гриф и корпус.2115591-02115589-1
« Последнее редактирование: Мая 11, 2016, 19:45:09 от URSA »

Оффлайн Alvick

  • Эксперт
  • *****
  • Сообщений: 2202
  • Репутация: +347/-11
  • ... There's a red house over yonder
Эт ты так мысль выразил? ???

Оффлайн URSA Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 334
  • Репутация: +11/-0
  • Кто к нам с чем-зачем, тот от того и того!
Эт ты так мысль выразил? ???
Так точно

Оффлайн Alvick

  • Эксперт
  • *****
  • Сообщений: 2202
  • Репутация: +347/-11
  • ... There's a red house over yonder
Нууууииии..... ??? х д е ?
..... да да да увидел   8)
« Последнее редактирование: Мая 11, 2016, 19:51:55 от Alvick »

Оффлайн URSA Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 334
  • Репутация: +11/-0
  • Кто к нам с чем-зачем, тот от того и того!
Нууууииии..... ??? х д е ?
Вроде ж есть.
Или только у меня?

Оффлайн Alvick

  • Эксперт
  • *****
  • Сообщений: 2202
  • Репутация: +347/-11
  • ... There's a red house over yonder
Ну , наверное хамбакерный будет , так как махагон " :)там и сям " ?

Оффлайн URSA Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 334
  • Репутация: +11/-0
  • Кто к нам с чем-зачем, тот от того и того!
Ну , наверное хамбакерный будет , так как махагон " :)там и сям " ?
Так точно.
Непонятно пока как делать фрезеровку под хамбакеры и начинку, сначала в корпусе без приклеивания топа иле приклеить топ а уже потом фрезеровать?

Оффлайн Alvick

  • Эксперт
  • *****
  • Сообщений: 2202
  • Репутация: +347/-11
  • ... There's a red house over yonder
Так точно.
Непонятно пока как делать фрезеровку под хамбакеры и начинку, сначала в корпусе без приклеивания топа иле приклеить топ а уже потом фрезеровать?
Ну ," по уму ", конечно на ватмане всё вычерчивается , изготавливается шаблон ( ны ) . Короче , продумать всё на бумаге легче и правильней . Тем более что там ещё " разгрузка " какая то планируется .

... и добавил:

.... да , и если мнение интересно , я б ясень на топ ставить не стал . Удавит он резонанс махагоновый . На выходе звук получится плоский и грубый . При толщине в 10 мм , что то по плотности - твёрдости с махагоном сравнимое , - ольха , мож даже тот же махагон . От тада всё как надо получится .
« Последнее редактирование: Мая 11, 2016, 21:04:24 от Alvick »

Оффлайн apl81apl

  • Новичок
  • *
  • Сообщений: 36
  • Репутация: +0/-0

Обрезал электролобзиком (с запасом под выборку фрейзером) гриф и корпус. (Ссылка на вложение) (Ссылка на вложение)

Джо Фрейзер недоумевает  ;D ;D


P.S.  извиняюсь, не сдержался  :)

Оффлайн URSA Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 334
  • Репутация: +11/-0
  • Кто к нам с чем-зачем, тот от того и того!
Ну в общем сегодня по совету Alvick нарисовал все на кальке, обрезал по контуру топ:2115878-02115880-1

... и добавил:

Ну ," по уму ", конечно на ватмане всё вычерчивается , изготавливается шаблон ( ны ) . Короче , продумать всё на бумаге легче и правильней . Тем более что там ещё " разгрузка " какая то планируется .

... и добавил:

.... да , и если мнение интересно , я б ясень на топ ставить не стал . Удавит он резонанс махагоновый . На выходе звук получится плоский и грубый . При толщине в 10 мм , что то по плотности - твёрдости с махагоном сравнимое , - ольха , мож даже тот же махагон . От тада всё как надо получится .
Ну на счет ясеня на топ уже решено, в наших краях ольху днем с огнем не найдешь а с кленовым топом инструмент уже имеется.

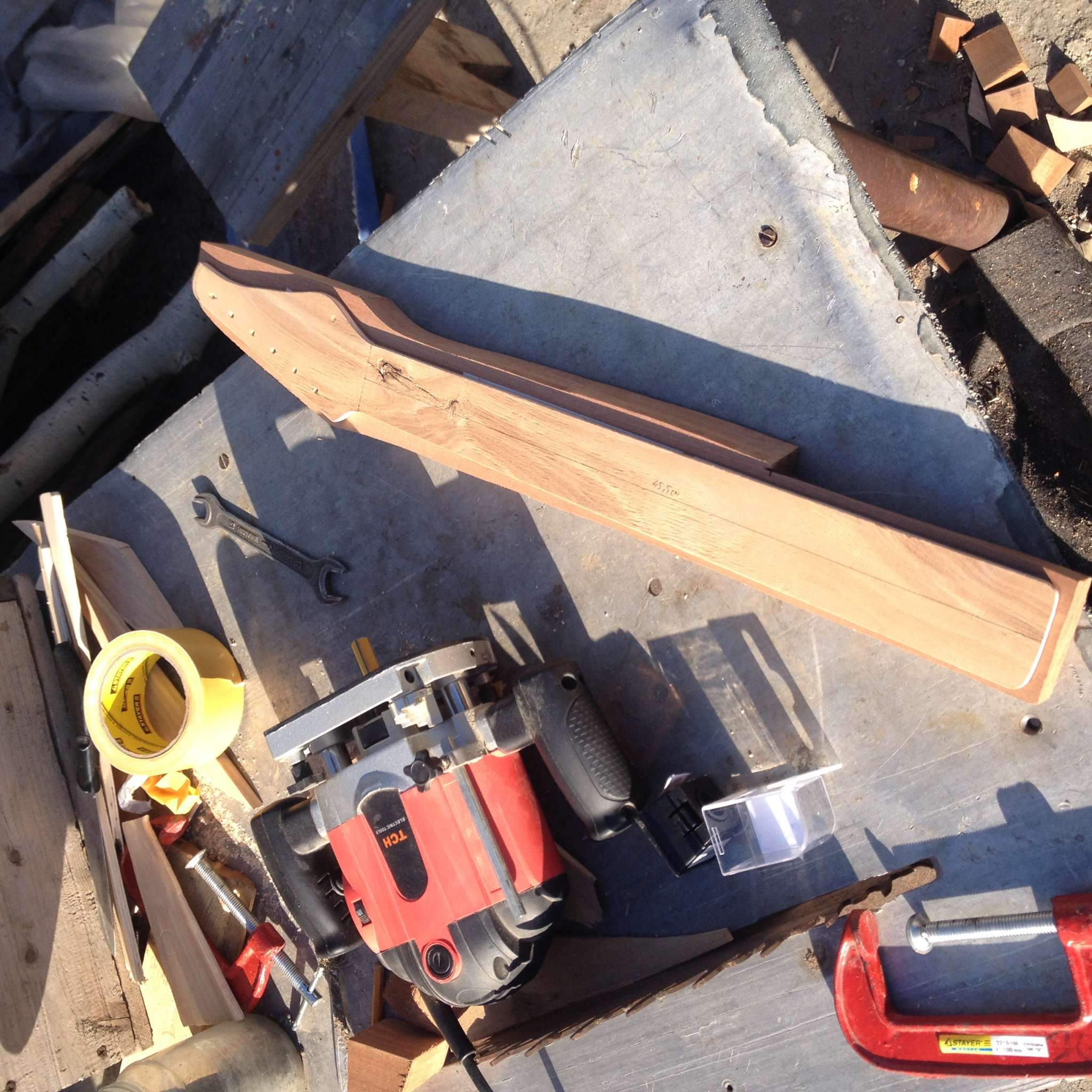

Еще сегодня пробовал с фрезером поработать
и столкнулся с проблемой:
Фреза похоже плохо держится в патроне т.е. после минуты работы сползает с патрона примерно на 1 мм вниз.
Вроде затягиваю до победного.
Фрезер не новый, может в патроне чего не хватает? В нем там пружина и прижимная втулка ну соответственно затягивающая гайка.
А может руки у меня просто не из того места)))
« Последнее редактирование: Мая 12, 2016, 16:10:35 от URSA »

Оффлайн Dokadoka

  • Эксперт
  • *****
  • Сообщений: 1531
  • Репутация: +90/-2
  • GuitarPlayer.Ru fan!
Опасная тенденция! Сначала разберись с фрезером, потом работай. Можно серьёзно травмироваться.

... и добавил:

Попробуй заменить цангу, думаю, старая прилично изношена.
По поводу гитары - это не телекастер, как он есть, а просто гитара в форм-факторе телека. Звук, очевидно, будет очень далёк от оригинала. Плохо это, или хорошо, сказать трудно. Главное, чтобы нравился владельцу инструмента.
« Последнее редактирование: Мая 12, 2016, 16:34:45 от Dokadoka »

Оффлайн URSA Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 334
  • Репутация: +11/-0
  • Кто к нам с чем-зачем, тот от того и того!
Опасная тенденция! Сначала разберись с фрезером, потом работай. Можно серьёзно травмироваться.

... и добавил:

Попробуй заменить цангу, думаю, старая прилично изношена.
По поводу гитары - это не телекастер, как он есть, а просто гитара в форм-факторе телека. Звук, очевидно, будет очень далёк от оригинала. Плохо это, или хорошо, сказать трудно. Главное, чтобы нравился владельцу инструмента.
Ну я и перестал работать сразу. Поеду завтра посмотрю цангу новую. По звуку согласен, классического звука не ищу.

По навесному оборудованию:
Бридж (фиксированный, струны сквозь корпус) и колки - Вилкинсон
Звукосниматели (в сборе с 3х позиционным переключателем, 1 волюм 1 тон) - Драгонфайр (достались за смешные деньги), можно будет и заменить на сеймура
Лады - белорусские 2,8мм из нейльзибера
Феруллы, ритейнеры, некплэйт, кнопки под ремень, перламутровые маркеры - все Китай с алиэкспресс
Анкер - двусторонний, вроде бы корея
Гнездо джека - свичкрафт (будет как на страте т.к. играю 100% на диване).
Брусок - 10й радиус
Рог оленя на порожек
2115887-0
Вроде ничего не забыл
« Последнее редактирование: Мая 12, 2016, 17:00:19 от URSA »

Оффлайн Dokadoka

  • Эксперт
  • *****
  • Сообщений: 1531
  • Репутация: +90/-2
  • GuitarPlayer.Ru fan!
Ну, диванной гитары вполне нормальная комплектация. Дерзай!

Оффлайн Dramagod

  • Опытный
  • ****
  • Сообщений: 610
  • Репутация: +69/-0
  • Rock'n'rolla!
Поставь стратовское гнездо сбоку на ребре, чтобы вверх смотрело.
И играть на диване удобно, и под ремень заправлять, и автентичность телека сохранишь.

Типа так:


« Последнее редактирование: Мая 12, 2016, 22:12:39 от Dramagod »

Оффлайн 5822877

  • Завсегдатай
  • ***
  • Сообщений: 336
  • Репутация: +17/-0
Очень разумный ход, да и, честно говоря, гдездо это по-дешмански выглядит само по себе.
