Отсечка хамбакера тумблером
« : Мая 01, 2019, 21:23:24 »
Имеется гитара стратокастер с конфигурацией датчиков HSS. Возможно ли сделать отсечку хамбакера тумблером с 3 контактами?

Оффлайн Роман Князев

  • Эксперт
  • *****
  • Сообщений: 1980
  • Репутация: +515/-5
Re: Отсечка хамбакера тумблером
« Ответ #1 : Мая 01, 2019, 22:04:02 »
Цитата: ser_2604 от Мая 01, 2019, 21:23:24
Имеется гитара стратокастер с конфигурацией датчиков HSS. Возможно ли сделать отсечку хамбакера тумблером с 3 контактами?
можно

Оффлайн ser_2604 Автор темы

  • Новичок
  • *
  • Сообщений: 10
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Отсечка хамбакера тумблером
« Ответ #2 : Мая 01, 2019, 22:08:41 »
На какие контакты какие провода кидать? Я сделал так: красный вместе с белым на левую ножку, а зеленый и без изоляции на среднюю, черный соответственно к 5 позиционнику. В итоге ничего не работает.

Оффлайн Роман Князев

  • Эксперт
  • *****
  • Сообщений: 1980
  • Репутация: +515/-5
Re: Отсечка хамбакера тумблером
« Ответ #3 : Мая 01, 2019, 22:17:39 »
Цитата: ser_2604 от Мая 01, 2019, 22:08:41
На какие контакты какие провода кидать? Я сделал так: красный вместе с белым на левую ножку, а зеленый и без изоляции на среднюю, черный соответственно к 5 позиционнику. В итоге ничего не работает.



Как мне кажется, вот такая схема должна быть

Оффлайн ser_2604 Автор темы

  • Новичок
  • *
  • Сообщений: 10
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Отсечка хамбакера тумблером
« Ответ #4 : Мая 01, 2019, 22:20:50 »
Ок, спасибо, сейчас попробую.

Оффлайн Роман Князев

  • Эксперт
  • *****
  • Сообщений: 1980
  • Репутация: +515/-5
Re: Отсечка хамбакера тумблером
« Ответ #5 : Мая 01, 2019, 22:21:58 »
Цитата: ser_2604 от Мая 01, 2019, 22:20:50
Ок, спасибо, сейчас попробую.


Оффлайн ser_2604 Автор темы

  • Новичок
  • *
  • Сообщений: 10
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Отсечка хамбакера тумблером
« Ответ #6 : Мая 01, 2019, 23:17:43 »
Нет, так и не заработало.

Оффлайн Роман Князев

  • Эксперт
  • *****
  • Сообщений: 1980
  • Репутация: +515/-5
Re: Отсечка хамбакера тумблером
« Ответ #7 : Мая 01, 2019, 23:21:55 »
Цитата: ser_2604 от Мая 01, 2019, 23:17:43
Нет, так и не заработало.
Правильно. Тумблер нужен с 6 контактами. На этих трёх контактах только переключение реализовано хамб/отсечка, а коммутация вход/выход должна быть на других трёх контактах

... и добавил:

ser_2604, вот покури схемы ..
https://www.dimarzio.com/support/wiring-diagrams#1-4-3-10
« Последнее редактирование: Мая 01, 2019, 23:24:04 от Роман Князев »

Оффлайн ser_2604 Автор темы

  • Новичок
  • *
  • Сообщений: 10
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Отсечка хамбакера тумблером
« Ответ #8 : Мая 01, 2019, 23:26:39 »
Ок, спасибо.

Оффлайн Gibson ST

  • Опытный
  • ****
  • Сообщений: 853
  • Репутация: +268/-5
  • GuitarPlayer.Ru fan!
Re: Отсечка хамбакера тумблером
« Ответ #9 : Мая 02, 2019, 04:56:56 »
Цитата: ser_2604 от Мая 01, 2019, 23:26:39
Ок, спасибо.
Отсечка делается элементарно - красный вместе с белым( ну или другие цвета.Зависит от производителя,проверяется тестером  ) на любой из крайних контактов,а на центральный земля паяется или сигнальный(зеленый) . При замыкании этих проводов катушка шунтируется.
« Последнее редактирование: Мая 02, 2019, 04:58:47 от Gibson ST »

Оффлайн DmitryM

  • Живу на форуме
  • *******
  • Сообщений: 7698
  • Репутация: +2124/-401
    • Bandcamp
Re: Отсечка хамбакера тумблером
« Ответ #10 : Мая 02, 2019, 17:15:58 »

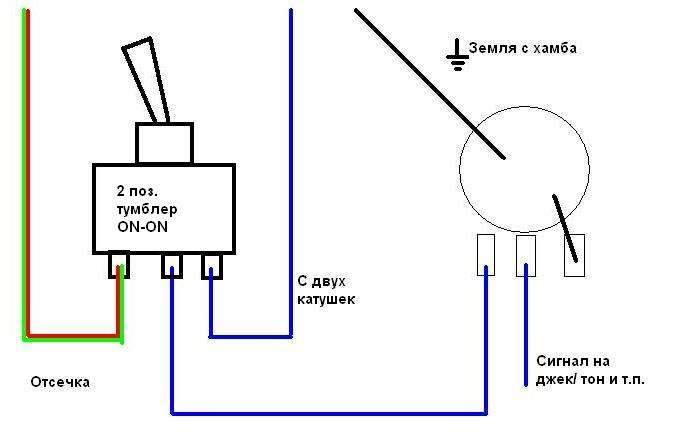

проще всего купить 2х позиционный тумблер ON-ON 3х контактный. На один крайний контакт припаять спаренный провода (отсечка), на другой крайний контакт припаять сигнальный провод цельного хамба, с центрального контакта кинуть сигнальный провод на потенциометр. Землю с хамба на корпус потенциометра. Всё.

... и добавил:

Во, только цвета проводов могут отличаться

... и добавил:

так, небольшое уточнение - моя схема справедлива для одного звучка на гитаре. Выходной провод (сигнальный синий) при наличии 5ти позиционного переключателя стоит на него паять (к тому месту, куда паялся провод с хамба)
« Последнее редактирование: Мая 02, 2019, 17:44:18 от DmitryM »

Оффлайн VT62

  • Ветеран форума
  • ******
  • Сообщений: 4618
  • Репутация: +236/-162
  • не ел настоящих бигмаков с 14 марта 2022г
Re: Отсечка хамбакера тумблером
« Ответ #11 : Мая 03, 2019, 06:18:20 »
Цитировать
При замыкании этих проводов катушка шунтируется.
если есть тумблер на 2 положения - зачем такой ущербный вариант, с закорачиванием?

Оффлайн Gibson ST

  • Опытный
  • ****
  • Сообщений: 853
  • Репутация: +268/-5
  • GuitarPlayer.Ru fan!
Re: Отсечка хамбакера тумблером
« Ответ #12 : Мая 03, 2019, 06:51:21 »
Цитата: VT62 от Мая 03, 2019, 06:18:20
если есть тумблер на 2 положения - зачем такой ущербный вариант, с закорачиванием?
Нет,выводишь два провода наружу, когда надо,скрутку сделал для отсечки.  Тумблером, конечно,закорачиваются.

Оффлайн VT62

  • Ветеран форума
  • ******
  • Сообщений: 4618
  • Репутация: +236/-162
  • не ел настоящих бигмаков с 14 марта 2022г
Re: Отсечка хамбакера тумблером
« Ответ #13 : Мая 03, 2019, 09:06:43 »
Цитировать
Нет,выводишь два провода наружу, когда надо,скрутку сделал для отсечки.  Тумблером, конечно,закорачиваются.
при закорачивании звук теряется.

Оффлайн Gibson ST

  • Опытный
  • ****
  • Сообщений: 853
  • Репутация: +268/-5
  • GuitarPlayer.Ru fan!
Re: Отсечка хамбакера тумблером
« Ответ #14 : Мая 03, 2019, 09:08:17 »
Цитата: VT62 от Мая 03, 2019, 09:06:43
при закорачивании звук теряется.
Таки да! Из двух катушек одна перестаёт работать. В этом и есть смысл отсечки.

... и добавил:



« Последнее редактирование: Мая 03, 2019, 09:10:32 от Gibson ST »
