Отсечка и последовательное/параллельное переключение
« : Марта 29, 2011, 20:39:59 »
Вопрос в том как сделать переход от одного тумблера к другому, чтобы была возможность и отсчеки и последовательного/параллельного переключение катушек хамбакера.

Оффлайн Olega Sun

  • Частый посетитель
  • **
  • Сообщений: 212
Re: Отсечка и последовательное/параллельное переключение
« Ответ #1 : Марта 30, 2011, 03:05:35 »

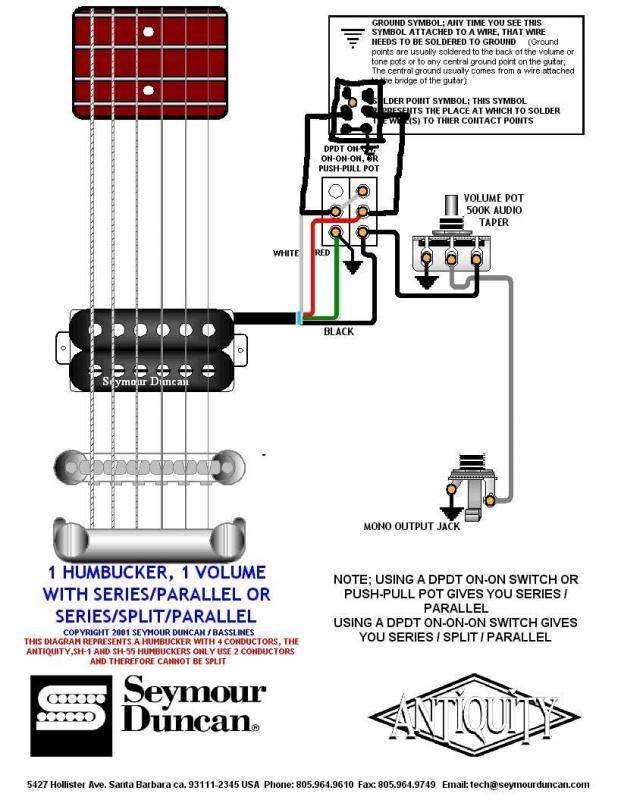

художник из меня никакой, вот вроде так

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 96768
  • Санкт-Петербург
    • AZG CUSTOM
Re: Отсечка и последовательное/параллельное переключение
« Ответ #2 : Марта 30, 2011, 06:22:17 »
На переключателе посл-пар есть свободный контакт. С него на средний контакт переключателя отсечки.

Оффлайн Olega Sun

  • Частый посетитель
  • **
  • Сообщений: 212
Re: Отсечка и последовательное/параллельное переключение

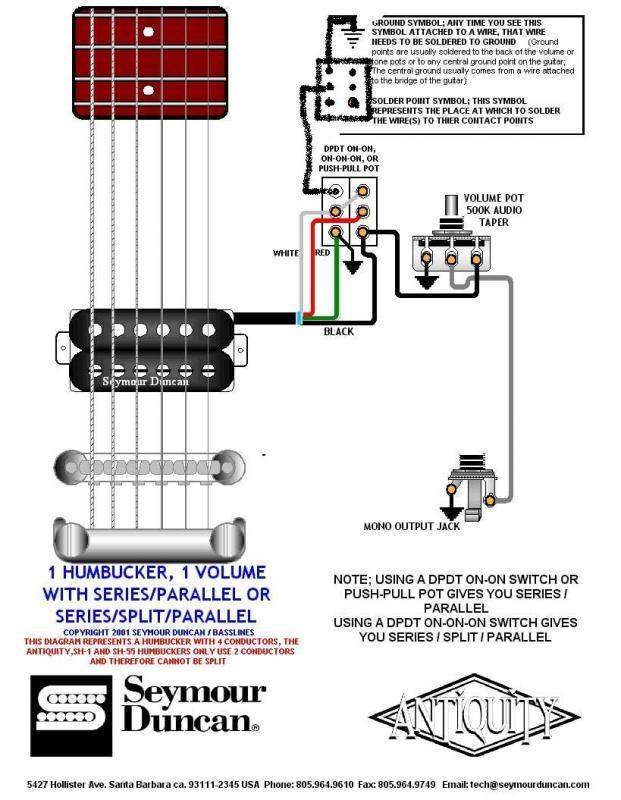

« Ответ #3 : Марта 30, 2011, 11:15:08 »
AZG, да, не подумал, когда рисовал, на моём варианте при параллельном включении и отсечке не будет звука :rolleyes:

Tim123, делай так, хотя при таком включении отсечка будет работать только при последовательном

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 96768
  • Санкт-Петербург
    • AZG CUSTOM
Re: Отсечка и последовательное/параллельное переключение
« Ответ #4 : Марта 30, 2011, 13:34:28 »
Последний правильный вариант. Параллельность главнее. Вполне удобно.

Оффлайн Tim123 Автор темы

  • Новичок
  • *
  • Сообщений: 55
Re: Отсечка и последовательное/параллельное переключение
« Ответ #5 : Марта 30, 2011, 14:11:46 »
Спасибо всем) Вчера как раз думал об этом свободном контакте)
