можно сделать благородную ДСП
И даже ЗВУЧАЩУЮ ДСП
Наверное, азиаты так и делают - у них там что ни дерево, то краснуха... не сосна как у нас...
Впрочем, продолжу.
Угол перехода верхнего "рога" в гриф доделывал руками, фрезером там не подлезть. Все фрезы с подшипником у меня диаметром 12,7 мм (ну десятка еще есть плохонькая), а тут нужен острый внутренний угол... ну как острый... хотя бы 1,5 мм радиус. Поэтому - дрель со сверлом 3 мм, ножовка, стамеска, напильники.
Теперь можно клеить кант на корпус. Кант я закреплял полосками скотча, и в промежутках между этими полосками закапывал в щель между кантом и деревом суперклей. После застывания снял скотч и пролил суперклеем оставшиеся незалитыми места. На фото видно струбцину с куском полиэтиленовой пленки под губкой - это место резкого перегиба канта в точке расположения выходного джека, там на обечайке плоская площадка и соответственно место излома доселе плавной кривой. После застывания клея я для страховки прошелся им же все швы и со стороны обечайки и пошел гулять - зачем его нюхать, не полезно это.
На верхнюю деку наклеил два шаблона. Один послужит жертвой. Дело в том, что самая короткая фреза с верхним подшипником у меня - 12 мм, а толщина шаблона - 6 мм. По верхнему шаблону профрезеровал остатки нижнего шаблона и деку на глубину 2,2..2,3 мм. В полученный "бассейн" утопится заподлицо пикгард и бридж с пластиной темброблока.
Здесь есть особенность. По-хорошему, вот эту фрезеровку стоило бы делать до вырезания деки из заготовки и через специальный шаблон. На фото видно, какие тонкие края у шаблона в районе нижнего рога. В этом месте приклейка шаблона может не сдюжить. У меня обошлось вроде.
Острые углы этой фрезеровки я потом довел руками при помощи стамесок.
Фото приклейки накладки грифа не выкладываю, оно фиговое, и там нет ничего интересного. Накладка заходит своим хвостом на топ, таким же образом как на акустических гитарах она заходит на деку.
Выступающую на голову грифа часть накладки грубо срезал чем придется (в моем случае это оказалась ножовка по металлу) и сошлифовал в плоскость с поверхностью головы грифа.
Переход от грифа к голове я сделал без ступеньки "накладка-порожек-голова", и, по-моему, так еще никто не делал. Вроде, этак оно посимпатичнее.

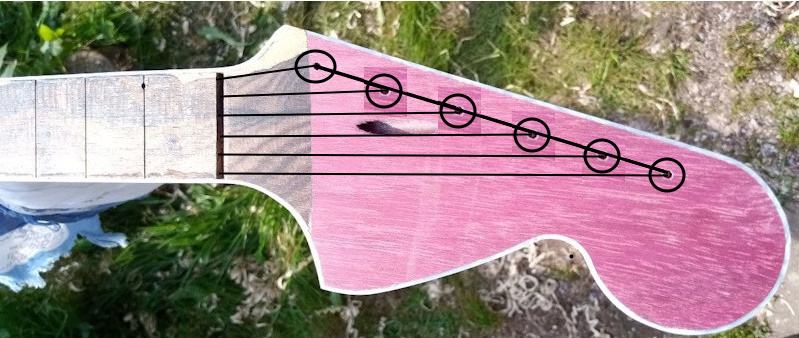

Конструкцию головы грифа лучше всего видно на последней фотографии "триптиха" выше, только окантовка немного сбивает с толку. Поэтому я лучше опишу конструкцию текстом. Изначально голова сделана как продолжение грифа, под углом 11 градусов. Но она очень тонкая, порядка 8 мм. Сверху на нее наклеена пластина из амаранта толщиной тоже 8 или 9 мм. Край пластины заходит под накладку и сфрезерован в одну плоскость с остальным грифом. Накладка толщиной 6 мм далеко выступает в сторону головы грифа, заходя на нее. Выступающий край накладки срезан и сошлифован в плоскости головы грифа. С изнанки на переходе в голову сделана небольшая волюта. Конструкция должна быть вполне надежной.
А, пожалуй схемой будет еще лучше. Масштаб не соблюден, волюта не показана - только общий принцип.
