Здравствуйте!

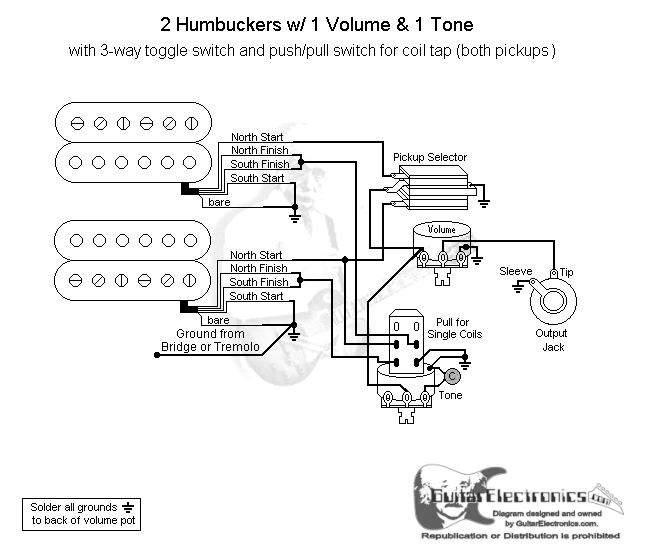

Друг отдал мне гитару для установки нового звукоснимателя в замен отсутствующего. На гитаре установлены 1 ручка громкости, 1 тона (push/pull) и 3-позиционный переключатель. Подразумеваются 2 хамбакера. И вот, в чём проблема: в той схеме распайки, что я нашёл, оба звукоснимателя имеют по 4 провода и один заземление. А у того хамбакера, что мне необходимо установить, только 1 провод и 1 заземление.

Как мне изменить схему, чтобы всё получилось?

Меняется бриджевый датчик. Да, я понимаю, что отсечка останется только у старого звукоснимателя. И да, логично, что 2 Finish замкнуты внутри корпуса.

Но всё равно, мне не совсем понятно, почему только 1, а не 2 провода у хамбакера, без возможности отсечки.

И всё ещё непонятно, как всё это дело спаять. ;(

Отлично, большое спасибо, попробую!

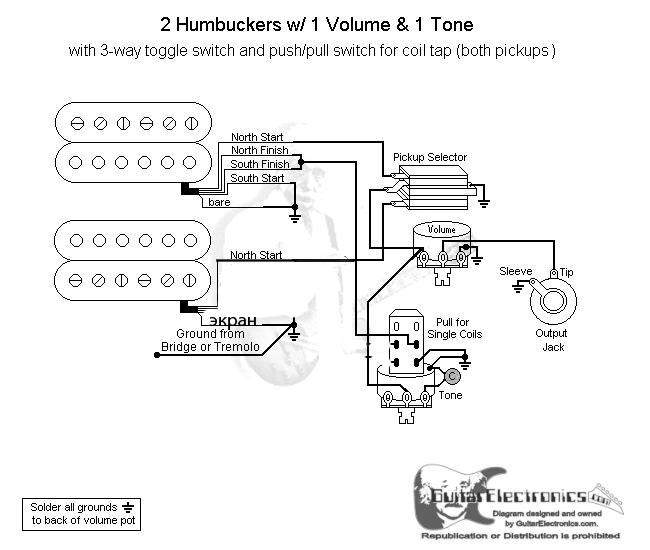

У меня в точности та же проблема была, сделал все по схеме выше
вроде все супер, звук есть, отсечка работает, но добавился какой то жуткий треск, который почти глушит звук
из-за чего это может быть? все контакты проверил - ничего не коротит и все плотно припаяно точно по схеме

не то шоб я никрофил...
просто иногда с опозданием приходят мысли...
ежели шумит, трещит... возможно логичным будет поменять местами провода 1 и 2 (обозначил красным...)
электроника так загадочна, а вдруг...

А отсечку не удобней ли сделать на ручке громкости? В плане игры на инструменте.

оно вроде и логично, но елси во время игры нужно переключаться, то небольшой случайный сдвиг пота тона не особо заметится, а громкость...
моё им хо
я не спец...
