Автор Тема: Распайка EMG на LP  (Прочитано 1561 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн IgorKir Автор темы

  • Новичок
  • *
  • Сообщений: 44
  • Репутация: +7/-0
Распайка EMG на LP
« : Апреля 20, 2012, 10:40:49 »
Уважаемые гитаростроители и не менее уважаемые наблюдатели за гитаростроителями!

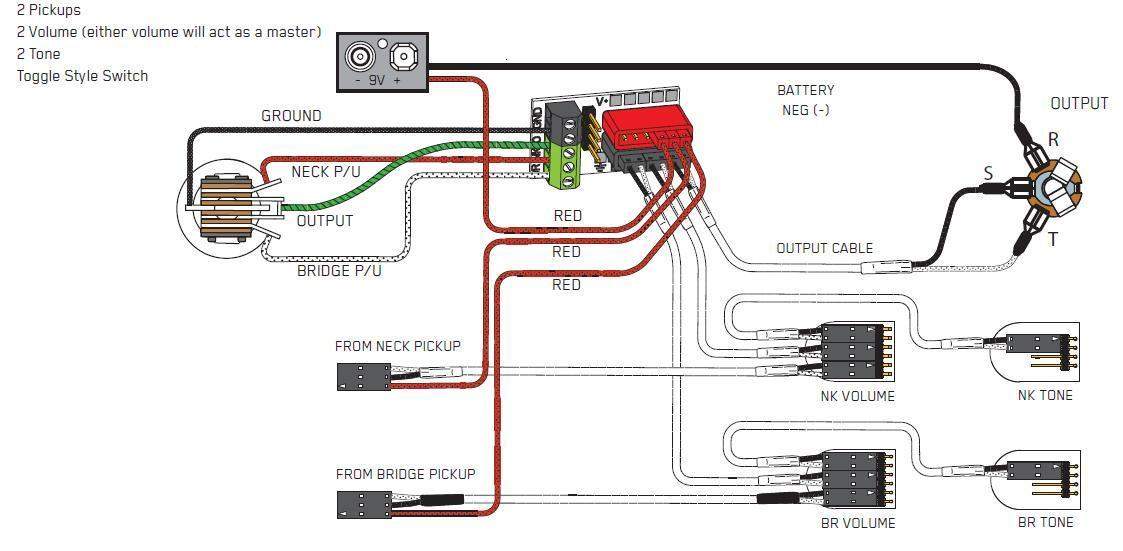

Вопрос простой: имеем классическую схему подключения ЕМГ на ЛП, но такая схема мне не нравится из-за того, что придется тянуть провода от звучков к переключателю, а это достаточно далеко на ЛП.

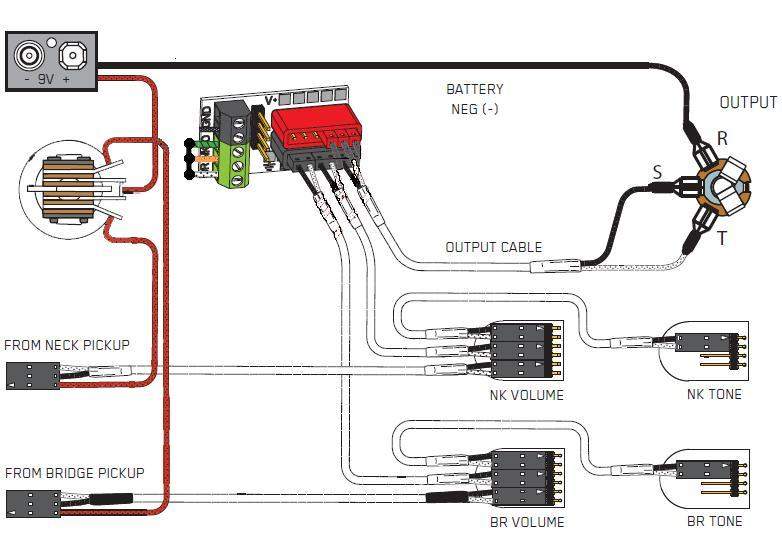

Хочу вынести на обсуждение другую схему коммутации.
Какие + и - уважаемые граждане Вы можете мне написать?
Имеет ли смысл городить такой огород?
Спасибо!

Оффлайн F61

  • Живу на форуме
  • *******
  • Сообщений: 32465
  • Репутация: +9053/-79
  • Зарегистрированный
Re: Распайка EMG на LP
« Ответ #1 : Апреля 20, 2012, 12:21:56 »
IgorKir,
провода у датчиков хорошие и экранированные, сигнал у них большой, поэтому этот ваш мудрёжь не имеет смысла.. :)
а главное, провода от датчиков как шли, так и идут - к потенциометрам, а на переключатель ты пустил питание.. ;D

Оффлайн IgorKir Автор темы

  • Новичок
  • *
  • Сообщений: 44
  • Репутация: +7/-0
Re: Распайка EMG на LP
« Ответ #2 : Апреля 20, 2012, 12:36:05 »
F61, Так и есть, хотел переключателем регламентировать питание - какой датчик будет работать - аналог классики который переключает только звук, а сами датчики постоянно в работе.
Мой же инновационный результат: батарейку не ест, не надо экранировать провода до и после переключателя, аналогичная функциональность классической распайки. Хотя закралась мысль, что при включении питания датчика должен последовать щелчок...

Оффлайн F61

  • Живу на форуме
  • *******
  • Сообщений: 32465
  • Репутация: +9053/-79
  • Зарегистрированный
Re: Распайка EMG на LP
« Ответ #3 : Апреля 20, 2012, 12:41:24 »
IgorKir,
"..аналог классики который переключает только звук, а сами датчики постоянно в работе.." - без бутылки не понять.. о чём вы??.. чем отличается схема включения пассивных датчиков от емг??. да ни чем, кроме питания.. очень хочется колесо квадратное изобрести?.. ;D :crazy:

Оффлайн Bodich

  • Ветеран форума
  • ******
  • Сообщений: 3993
  • Репутация: +315/-4
Re: Распайка EMG на LP
« Ответ #4 : Апреля 20, 2012, 12:46:52 »
IgorKir, Ага, только датчик, который без питания, все равно таки будет гадить звук. Делай нормальную схему, для EMG провода и из длина не так критичны.

Оффлайн IgorKir Автор темы

  • Новичок
  • *
  • Сообщений: 44
  • Репутация: +7/-0
Re: Распайка EMG на LP
« Ответ #5 : Апреля 20, 2012, 12:47:19 »
F61, Пассивные датчики всегда работают от колебаний струн - а тот который вы хотите слышать переключаете тумблером и выводите в гнездо. Активные работают аналогично, но появляется дополнительный момент как питание - так вот я хочу регламентировать работу датчиков управляя их питанием.

... и добавил:

Bodich, почему будет гадить?

Оффлайн Bodich

  • Ветеран форума
  • ******
  • Сообщений: 3993
  • Репутация: +315/-4
Re: Распайка EMG на LP
« Ответ #6 : Апреля 20, 2012, 12:54:06 »
IgorKir, Потому что будет, они же без питания - не совсем "глухие".

Оффлайн IgorKir Автор темы

  • Новичок
  • *
  • Сообщений: 44
  • Репутация: +7/-0
Re: Распайка EMG на LP
« Ответ #7 : Апреля 20, 2012, 12:56:46 »
Bodich, То есть при отключении питания все равно есть небольшой выхлоп?  :hmmm: А сопротивление не меняется?

Оффлайн Bodich

  • Ветеран форума
  • ******
  • Сообщений: 3993
  • Репутация: +315/-4
Re: Распайка EMG на LP
« Ответ #8 : Апреля 20, 2012, 13:37:34 »
IgorKir, Небольшой есть, про сопротивление - там прикидывать надо, короче не парься. Один из "+" активных звучков - они меньше зависят от проводки, так что паяй по стандартной схеме.

Оффлайн F61

  • Живу на форуме
  • *******
  • Сообщений: 32465
  • Репутация: +9053/-79
  • Зарегистрированный
Re: Распайка EMG на LP
« Ответ #9 : Апреля 20, 2012, 20:36:08 »
IgorKir,
"..я хочу регламентировать работу датчиков управляя их питанием.." - блин!.. какие умные слова!.. :o :o :o
у тебя не получится "регламентировать", потому что без питания они не работают.. и они должны быть всегда запитаты, чтобы в нужный момент, тем самым регламентирующим тумблером, быть подлюченными в нужной комбинации..


... и добавил:

IgorKir,
а ты можешь померить сопротивление активного датчика??.. ничего, что преамп внутри включён после обмотки??..
« Последнее редактирование: Апреля 20, 2012, 20:37:41 от F61 »
