Автор Тема: Ручной инструмент в гитаростроении  (Прочитано 29559 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн SfD Автор темы

  • Эксперт
  • *****
  • Сообщений: 1330
  • Репутация: +537/-0
Доброго всем времени! Появилась идея посвятить тему ручному инструменту, используемому в нашей деятельности - рубанки, стамески, пилы, заточной инструмент и т.п. По этому прошу всех неравнодушных присоединяться, делиться опытом и советами  ;)    Очень хотелось бы, чтобы уважаемые мастера рассказали о своих инструментах

Я начну со своих самодельных рубанков, которые болтаются кое-где в моей теме, а Денис Шульман обещал материал по лучковым пилам, циклям и эпос о двух верстаках (полноценных столярных), один из которых мой  ;D
______________________________
Мой первый самодельный рубанок!

Спецификация:
Колодка - грецкий орех
Щеки - грецкий орех
Подошва - акация
Регулировки - клин, ударная кнопка, регулируемый рот  (регулировка снизу)
Железка - 35х3мм, марка стали неизвестна, завод ХМЗК, 1963г.
Угол резания - 45 градусов

679032-0
679034-1
679036-2
679038-3
679040-4
679042-5
_____________
Зензубель!

Колодка - клен
Щеки - махогон
Железка - углеродистая сталь 25х3мм
Угол резания - 50 градусов

679044-6
679046-7
679048-8
679050-9

... и добавил:

_____________________________
Маленький "скрипичный" рубанок

Колодка и клин - клен
Щеки - грецкий орех
Угол резания - 45 градусов

679058-10
679060-11
_____________________________
Рубанок "№4"

Колодка - грецкий орех
Щеки - незнамо-какое дерево, похожее на палисандр, но с более крупными порами и аллергенной пылью  ;D
Подошва - акация
Передняя ручка - см. материал щек :)
Прижим - эбен
Регулировки - тонкая регулировка вылета, регулируемый рот (вращением ручки), направляющие винты для лезвия
Железка - сменное лезвие  со стружколомателем для рубанков Стэнли, производства Veritas, сталь А2, 51х3мм
Угол резания - 45 градусов

679062-12
679064-13
679066-14
679068-15
679070-16
679072-17
679074-18
« Последнее редактирование: Апреля 03, 2012, 20:27:14 от SfD »

Оффлайн Денис Шульман

  • Завсегдатай
  • ***
  • Сообщений: 378
  • Репутация: +51/-0
Re: Ручной инструмент в гитаростроении
« Ответ #1 : Апреля 03, 2012, 19:41:36 »
Отличная тема, первый подпишусь и приму активное участие.

Господа, звезду... то есть плюс, за меня Семену пожалуйста.

Оффлайн SfD Автор темы

  • Эксперт
  • *****
  • Сообщений: 1330
  • Репутация: +537/-0
Re: Ручной инструмент в гитаростроении
« Ответ #2 : Апреля 03, 2012, 19:49:15 »
Денис Шульман,  :)

Хочу добавить по материалам, почему выбраны именно такие:
В первую очередь, для подошвы выбрал акацию, так как она очень устойчива к истиранию - делал тест, где тер разные деревяшки друг об друга, в итоге победила акация с небольшим отрывом от шелковицы, где-то за ними клен (эбен макассар в полном ауте). Неоспоримые плюсы этих пород в том, что они при трении полируются и скользят все лучше.
Однако для колодки акацию использовать не стоит - она очень колкая и если молотить по ударной кнопке, разлетается в щепки (проверено). По этому использовал совершенно не колкий материал - орех.

Есть конечно же много других не менее, а может и более подходящих для рубанков пород древесины, но я исходил из того что было в мастерской

Оффлайн hard1g

  • Эксперт
  • *****
  • Сообщений: 1007
  • Репутация: +392/-0
Re: Ручной инструмент в гитаростроении
« Ответ #3 : Апреля 03, 2012, 19:55:52 »
слежу ;)
Денис Шульман, + за тебя и за себя!

Оффлайн hard1g

  • Эксперт
  • *****
  • Сообщений: 1007
  • Репутация: +392/-0
Re: Ручной инструмент в гитаростроении
« Ответ #4 : Апреля 03, 2012, 19:59:28 »
слежу ;)
Денис Шульман, + за тебя и за себя!

Оффлайн Денис Шульман

  • Завсегдатай
  • ***
  • Сообщений: 378
  • Репутация: +51/-0
Re: Ручной инструмент в гитаростроении
« Ответ #5 : Апреля 03, 2012, 20:15:28 »
hard1g,  ;)

Денис Шульман,  :)

Хочу добавить по материалам, почему выбраны именно такие:
В первую очередь, для подошвы выбрал акацию, так как она очень устойчива к истиранию - делал тест, где тер разные деревяшки друг об друга, в итоге победила акация с небольшим отрывом от шелковицы, где-то за ними клен (эбен макассар в полном ауте). Неоспоримые плюсы этих пород в том, что они при трении полируются и скользят все лучше.
Однако для колодки акацию использовать не стоит - она очень колкая и если молотить по ударной кнопке, разлетается в щепки (проверено). По этому использовал совершенно не колкий материал - орех.

Есть конечно же много других не менее, а может и более подходящих для рубанков пород древесины, но я исходил из того что было в мастерской

Я бы хотел еще отметить легкость грецкого ореха, именно из-за легкости и вязкости (неколкости)(очень редкое сочетание свойств древесины твердых пород) его применяют в изготовлении прикладов.

Малый вес инструмента дает огромное преимущество в бою.

Оффлайн Miguel Gonsalez

  • Ветеран форума
  • ******
  • Сообщений: 5880
  • Репутация: +463/-71
  • .
Re: Ручной инструмент в гитаростроении
« Ответ #6 : Апреля 04, 2012, 02:50:36 »
SfD, спасибо за интересную тему. Если так вдуматься, лет 150 назад, когда не было даже тривиальной наждачки, большинсто видов работ по дереву (вплоть до подготовки к полировке) делалось именно рубанками разных видов. Был даже своеобразный ручной фрезер, способный работать по шаблону - грунтубель.
А вот интересно, для каких работ ты применяешь зензубель в нашем ремесле?

Оффлайн Денис Шульман

  • Завсегдатай
  • ***
  • Сообщений: 378
  • Репутация: +51/-0
Re: Ручной инструмент в гитаростроении
« Ответ #7 : Апреля 04, 2012, 07:44:04 »

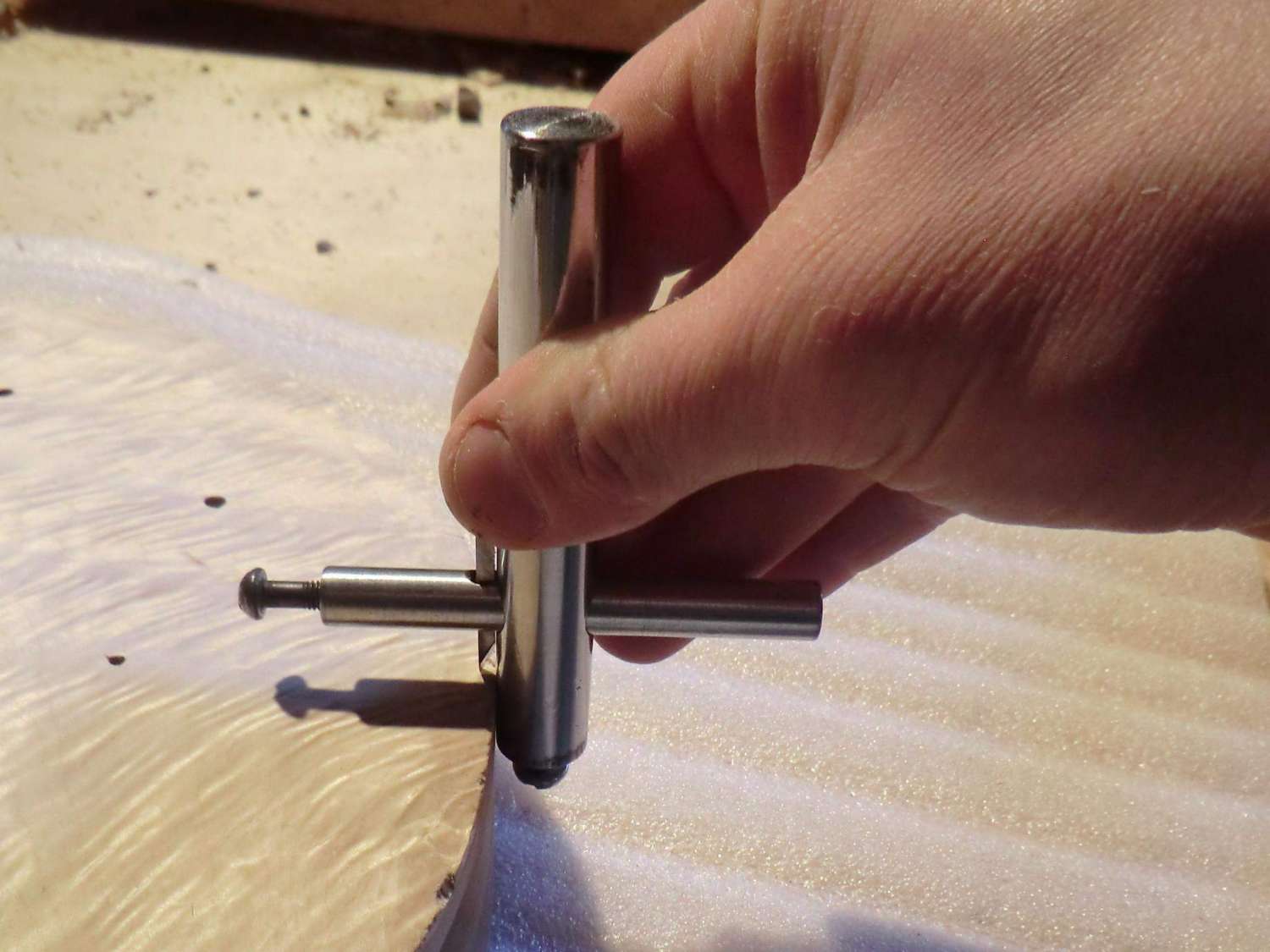

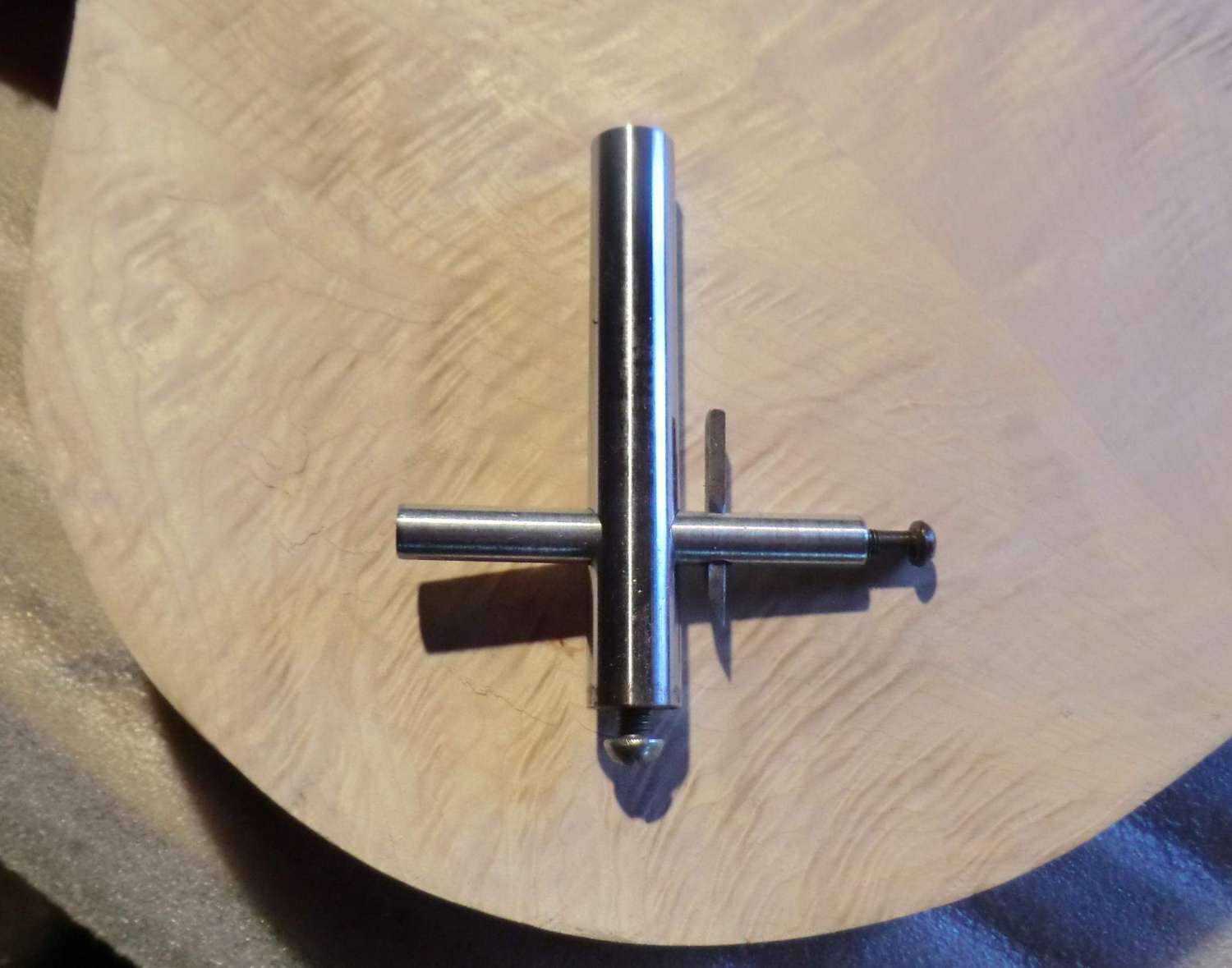

Вот нож для прорезки параллельных пазов для канта, учень удобный и управляемый, знакомый токарь выточил детали за 300р.

Оффлайн SfD Автор темы

  • Эксперт
  • *****
  • Сообщений: 1330
  • Репутация: +537/-0
Re: Ручной инструмент в гитаростроении
« Ответ #8 : Апреля 04, 2012, 09:59:23 »
Miguel Gonsalez, а там где нужно подчистить угол 90град., например если гриф с корпусом уже склеены(или если это сквозняк), а сверху нужно топ усадить, тогда надо подчищать углы гриф-корпус. Иди чтобы подогнать гибсоновский шип

Оффлайн dxpanster

  • Завсегдатай
  • ***
  • Сообщений: 319
  • Репутация: +4/-0
  • www.Guitar-Blag.Ru
    • Guitar Blag
Re: Ручной инструмент в гитаростроении
« Ответ #9 : Апреля 04, 2012, 10:13:30 »
подписываюсь =)

Оффлайн RU-Z

  • Завсегдатай
  • ***
  • Сообщений: 281
  • Репутация: +13/-0
  • неуверенность в себе - враг вдохновения
Re: Ручной инструмент в гитаростроении
« Ответ #10 : Апреля 04, 2012, 11:04:30 »
стоит подписаться. вопрос автору - ты уже занят изготовлением гитар? какие успехи?

Оффлайн Денис Шульман

  • Завсегдатай
  • ***
  • Сообщений: 378
  • Репутация: +51/-0
Re: Ручной инструмент в гитаростроении
« Ответ #11 : Апреля 04, 2012, 12:34:24 »

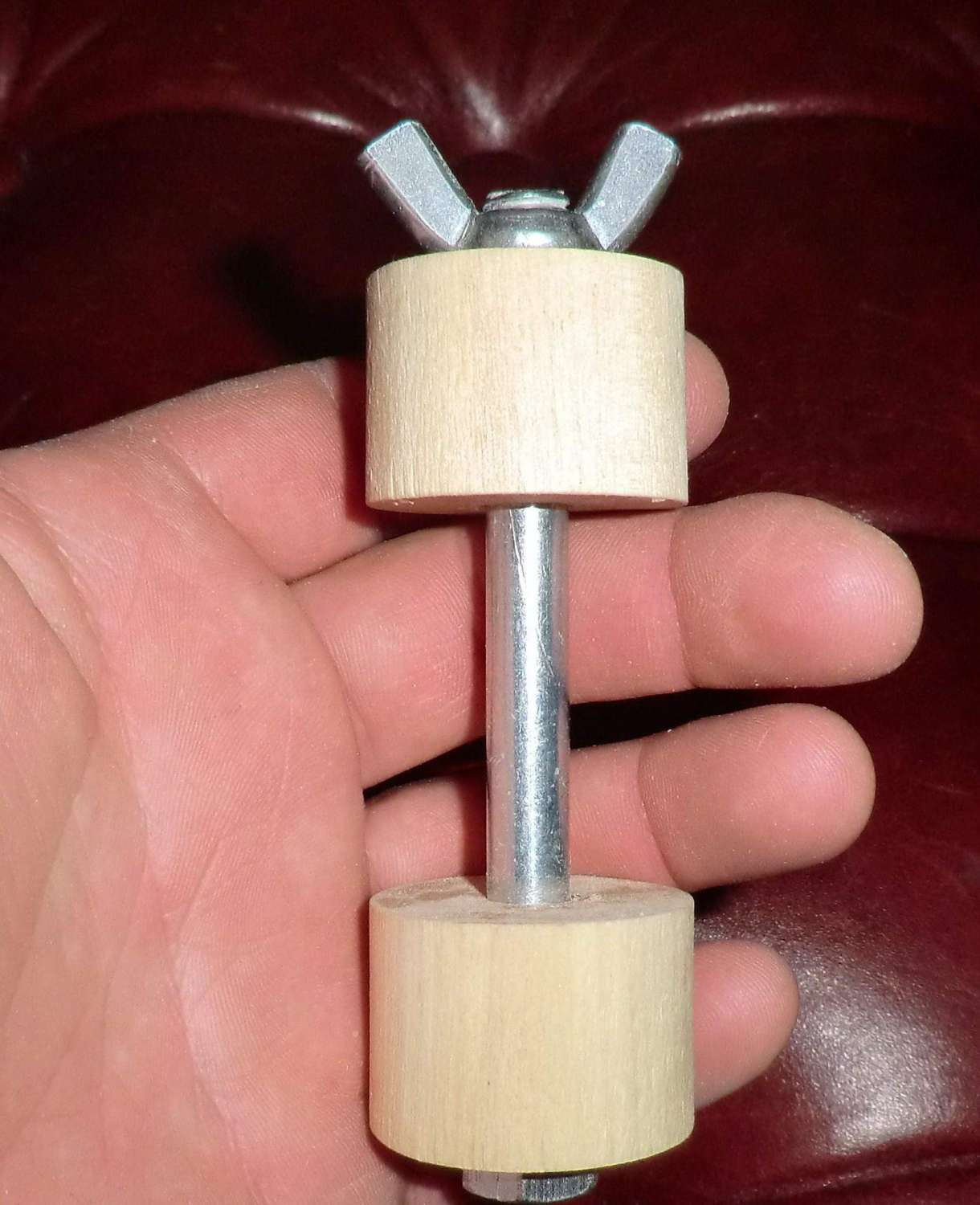

Вот, может кому пригодится: струбцина. Изначальное назначение- приклеивание скрипичной деки к обечайкам, но оказалось что давления вполне хватает для приклейки гитарного топа по контуру (как дополнительное сжатие), клеевой шов получается идеальный, изготовил 20 шт за вечер, не раз мелькали у Семена в теме.


Оффлайн Miguel Gonsalez

  • Ветеран форума
  • ******
  • Сообщений: 5880
  • Репутация: +463/-71
  • .
Re: Ручной инструмент в гитаростроении
« Ответ #12 : Апреля 04, 2012, 12:53:39 »
Miguel Gonsalez, а там где нужно подчистить угол 90град., например если гриф с корпусом уже склеены(или если это сквозняк), а сверху нужно топ усадить, тогда надо подчищать углы гриф-корпус. Иди чтобы подогнать гибсоновский шип

Ага. Врубился. Спасибо!

Оффлайн Андрей Школик

  • Эксперт
  • *****
  • Сообщений: 1326
  • Репутация: +119/-0
  • Svet guitars
    • Svet guitars - гитарная мастерская
Re: Ручной инструмент в гитаростроении
« Ответ #13 : Апреля 04, 2012, 14:02:32 »
Подпишусь.

Семен, а не мог бы ты поделится чертежами зенубеля? Давно хочу сделать, да все что-то останавливает... Собственно интересуют не столько чертежи самого рубанка, сколько чертеж железки и углы разлета.

Оффлайн тхе беатлес

  • Эксперт
  • *****
  • Сообщений: 1246
  • Репутация: +88/-18
Re: Ручной инструмент в гитаростроении
« Ответ #14 : Апреля 04, 2012, 16:39:08 »
Вот нож для прорезки параллельных пазов для канта, учень удобный и управляемый, знакомый токарь выточил детали за 300р.

  Денис, сам нож из чего?
