Re: Самодельные приспособления для гитаростроения
« Ответ #1710 : Января 24, 2022, 04:40:00 »
Цитата: Алексей Е от Января 23, 2022, 20:13:58
так надо 2 стиралки иметь.
Естественно

... и добавил:

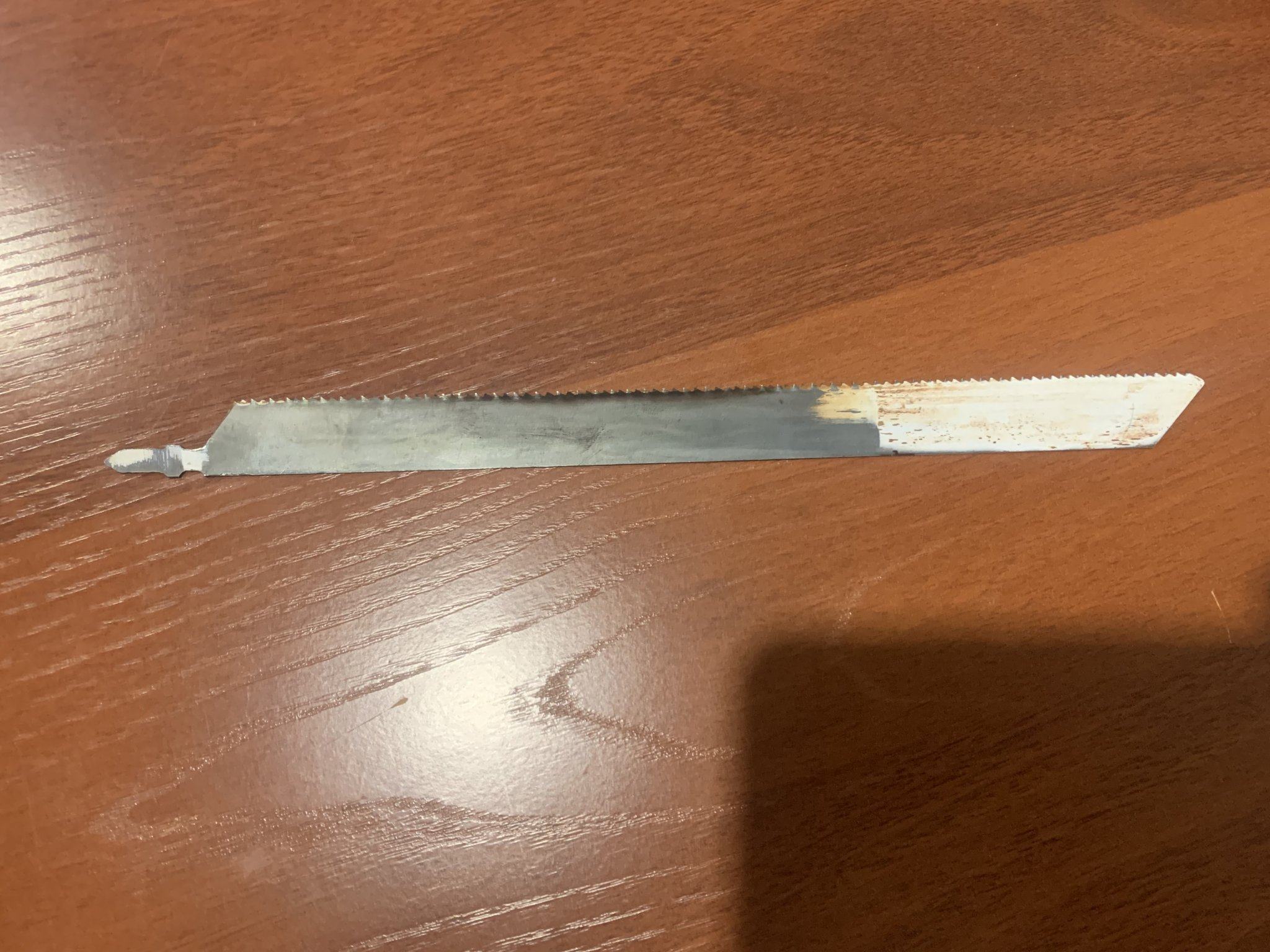

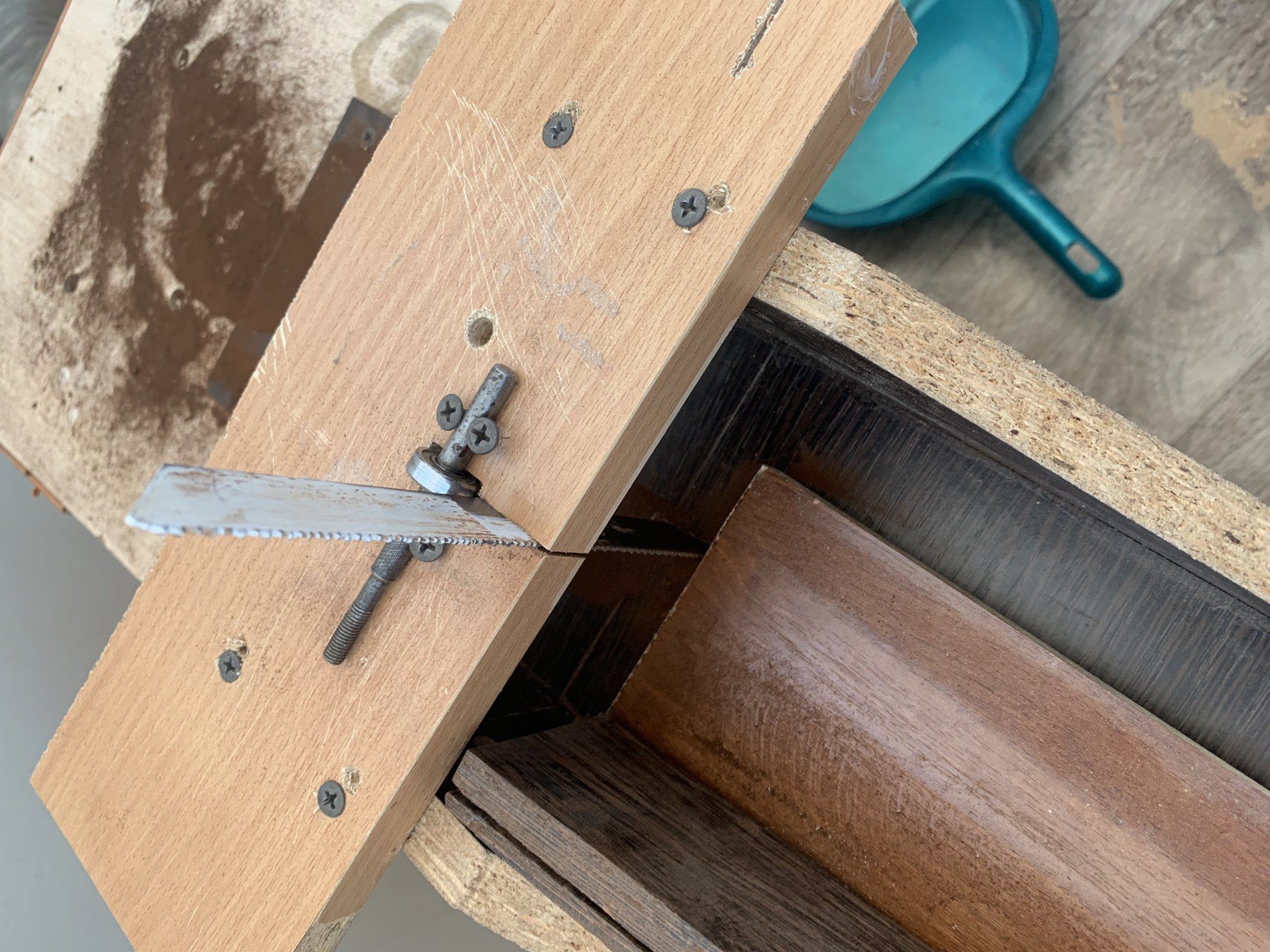

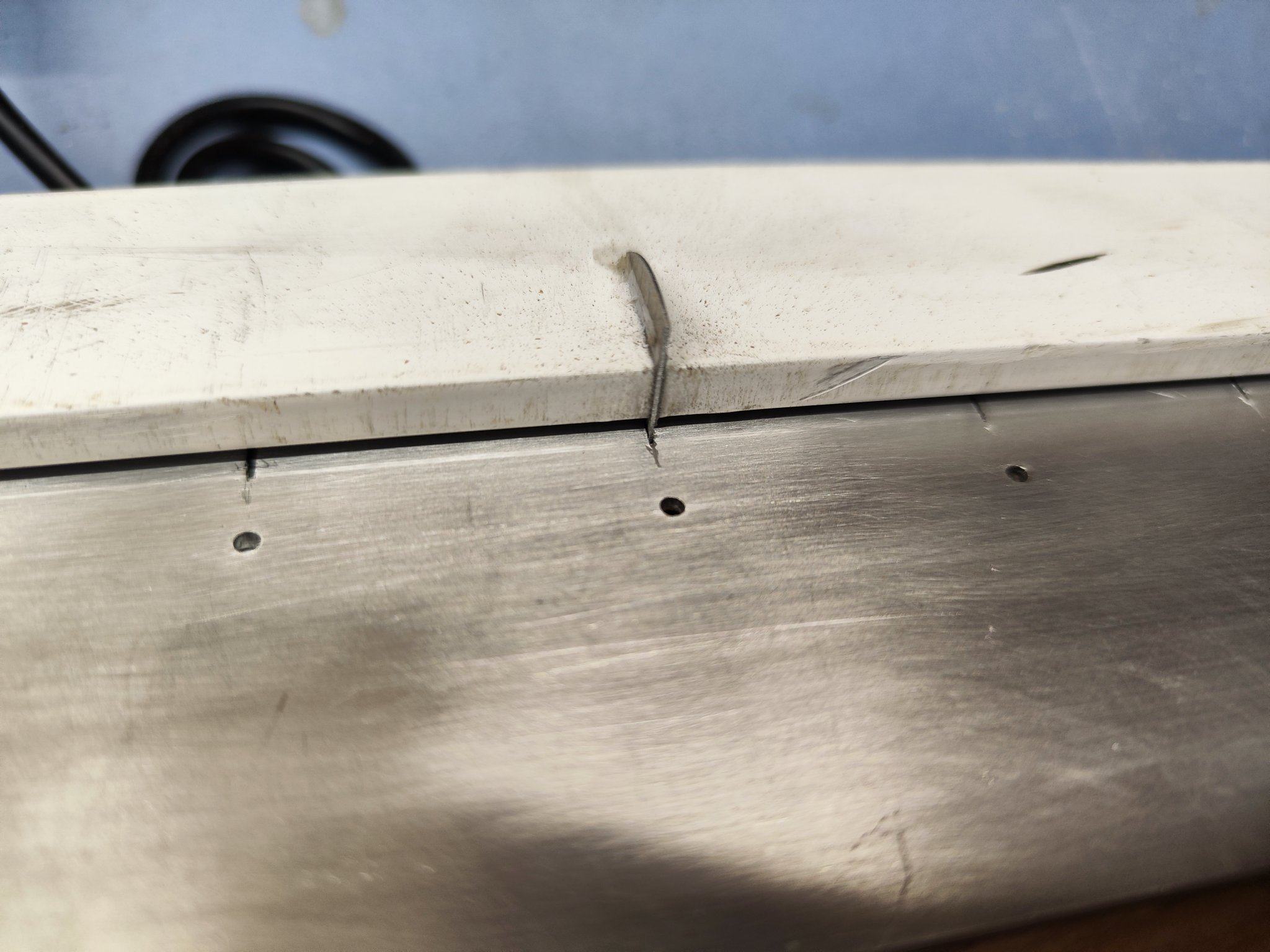

А пока нет ленточки, перепилил хвост полотна для сабельной пилы под лобзик, сделал из хлама упор и распустил за пару минут бланк венге на две накладки
« Последнее редактирование: Января 24, 2022, 15:38:43 от Gibson ST »

Оффлайн Deepwater

  • Завсегдатай
  • ***
  • Сообщений: 375
  • Репутация: +142/-2
  • Не парься!
Re: Самодельные приспособления для гитаростроения
« Ответ #1711 : Июня 20, 2022, 15:05:16 »

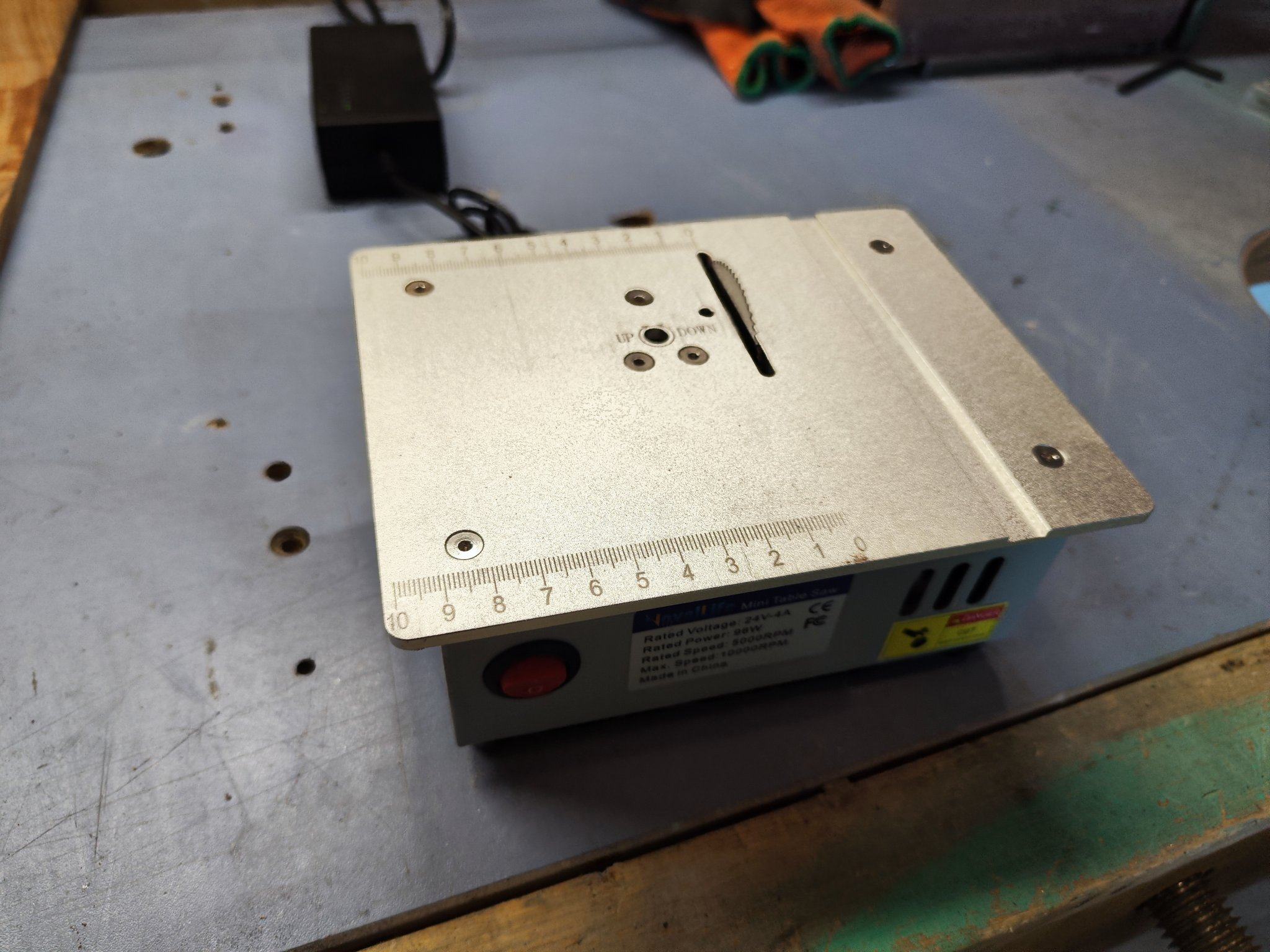

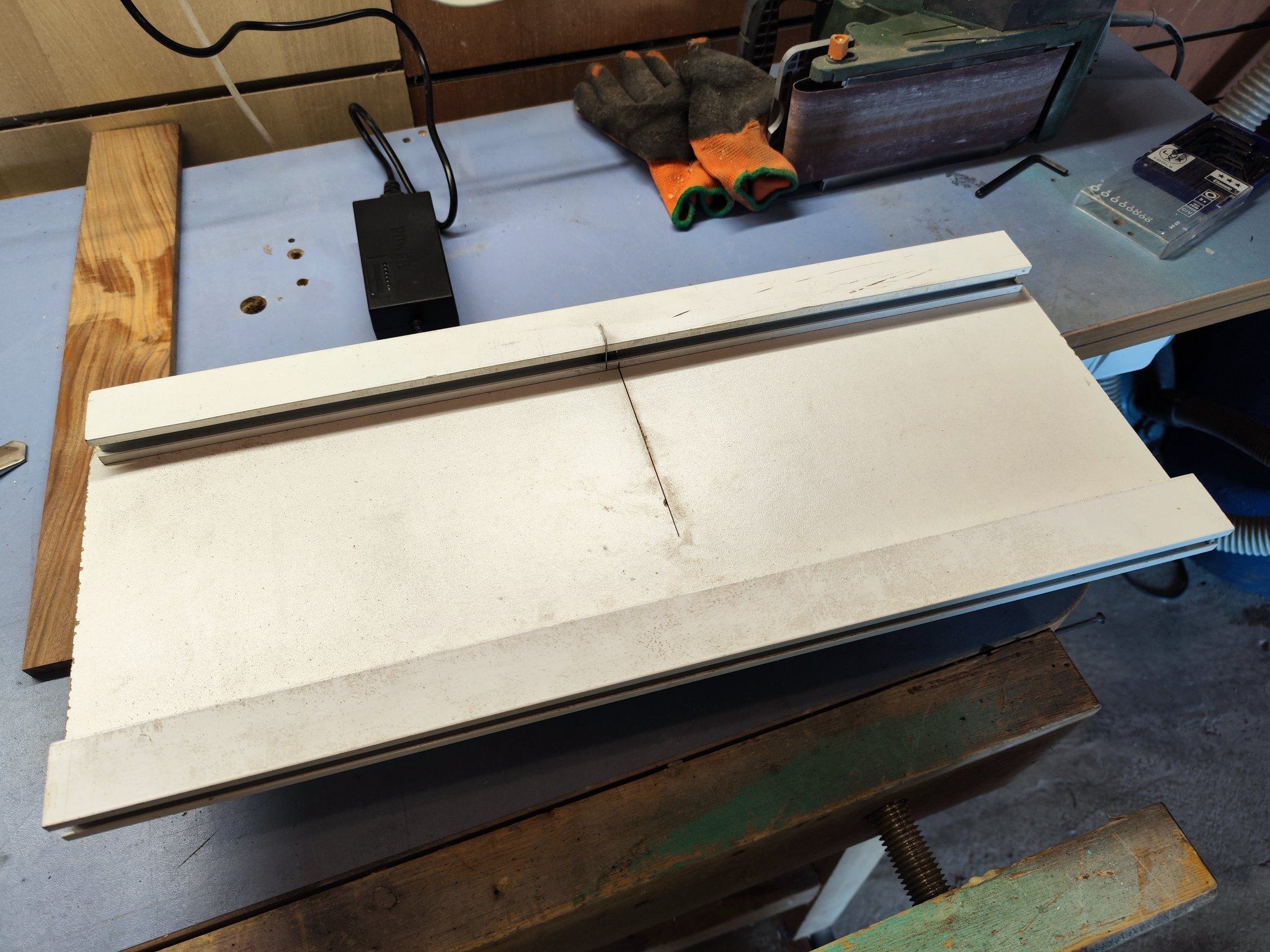

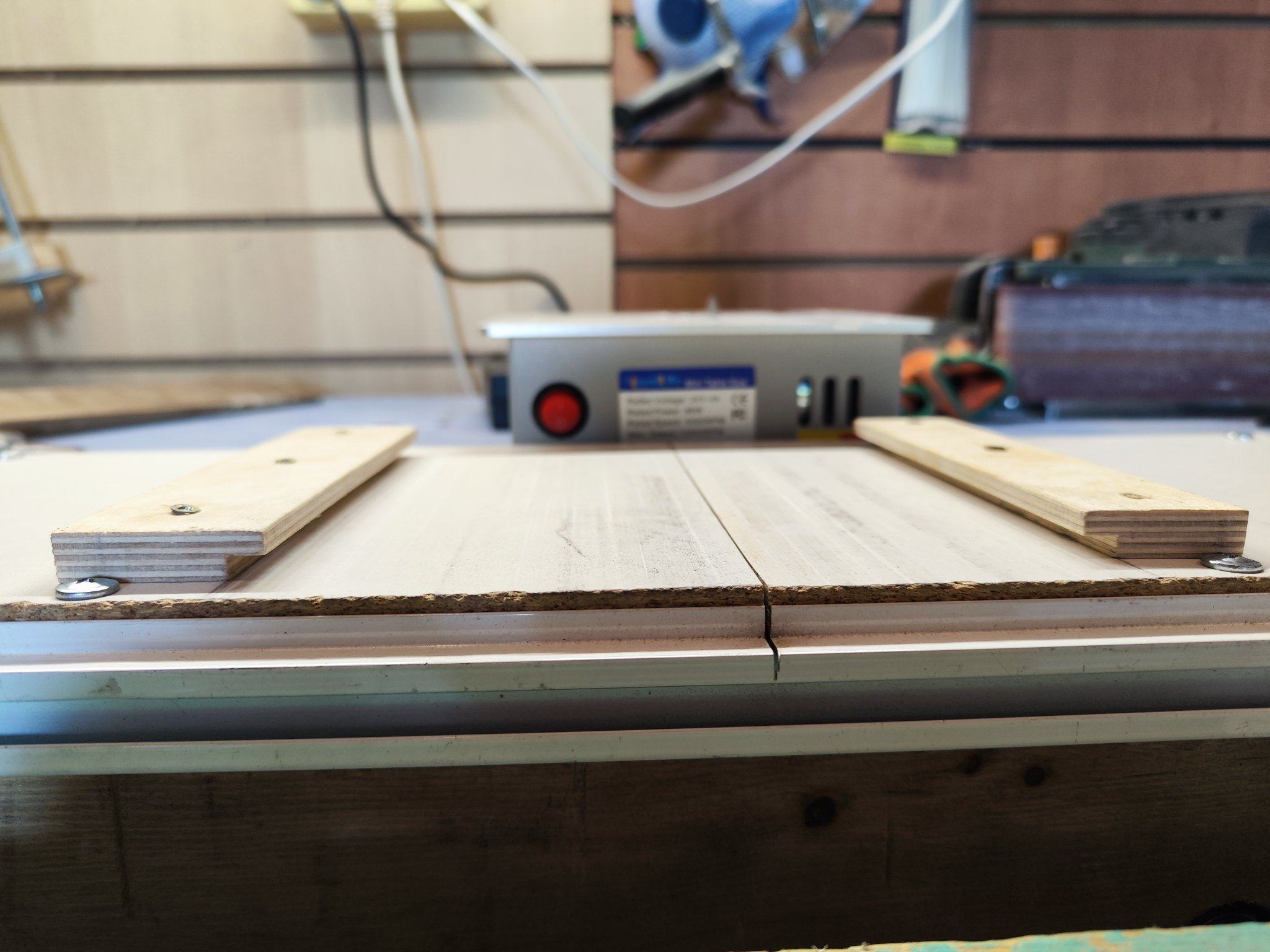

Соорудил приспособу для нарезания ладов на основе такой штуки https://aliexpress.ru/item/32574447050.html
Из фото в принципе все понятно.

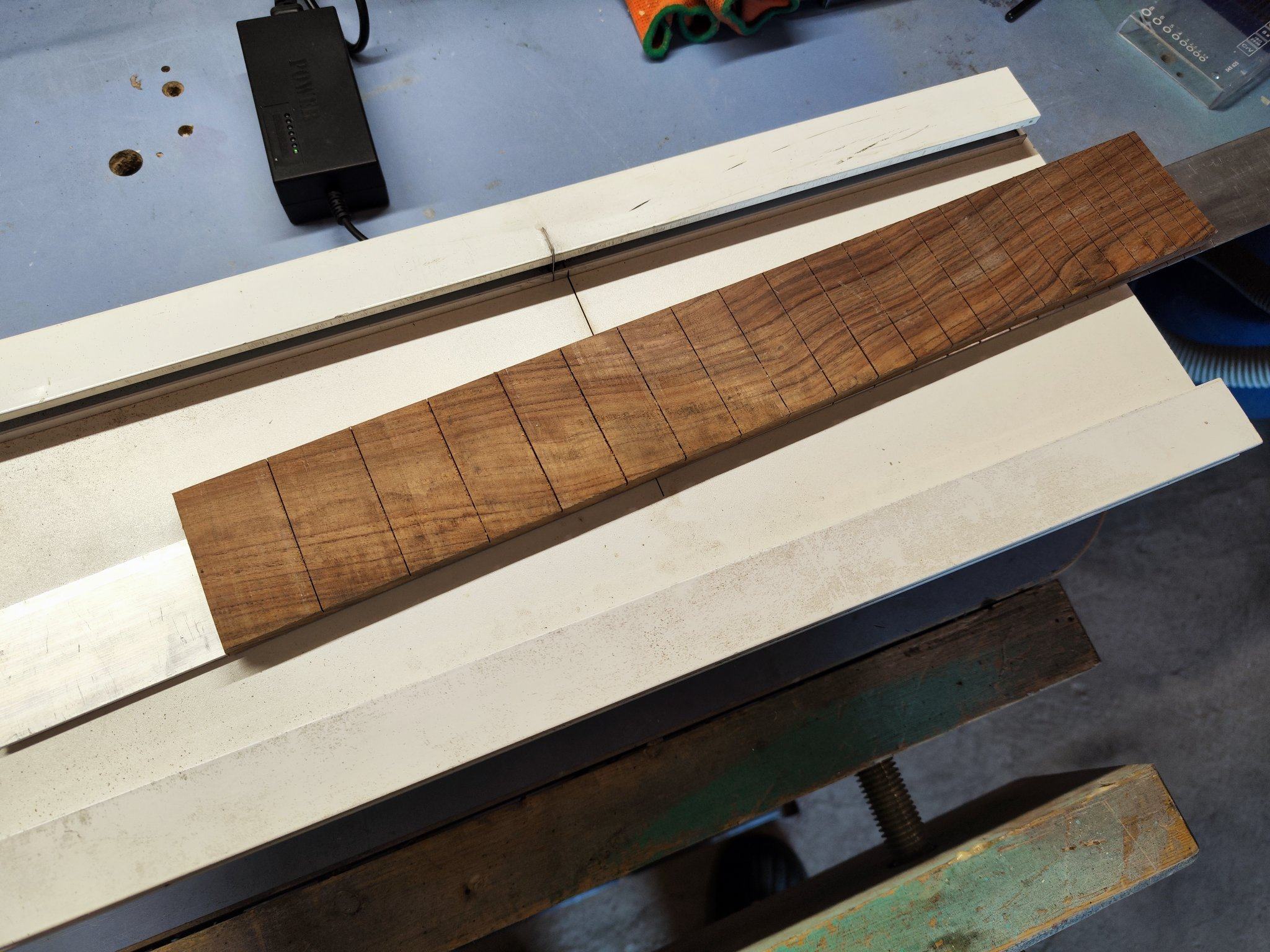

Разметка ладов сделана на аллюминиевой полосе. Пропилы на этом же станке сделаны. Упор в направляющей из куска тонкой стальной линейки.
Выравнивается сторона накладки, полоса клеится на двухсторонний скотч так чтоб пазы выступали на 5-7 мм.

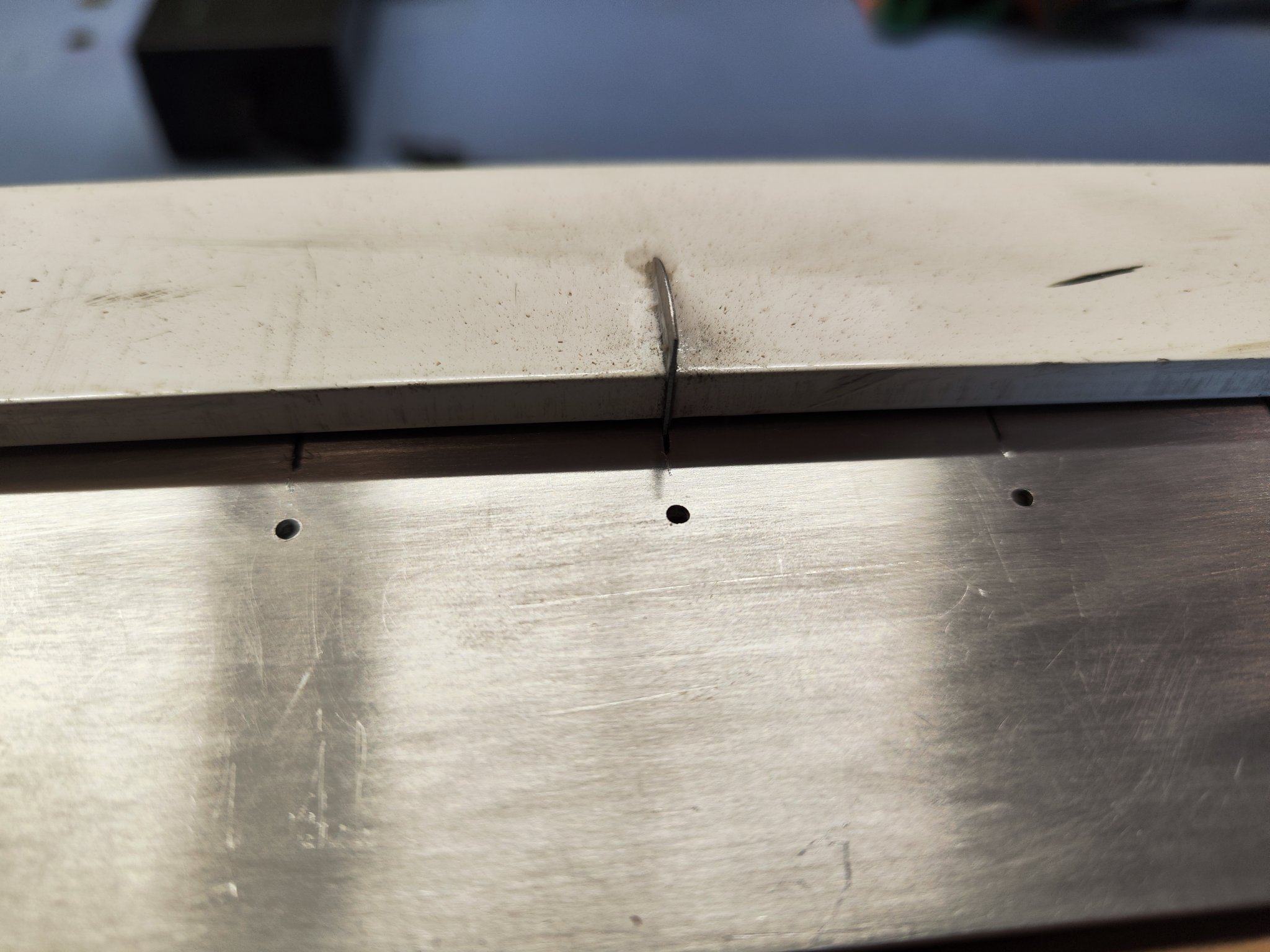

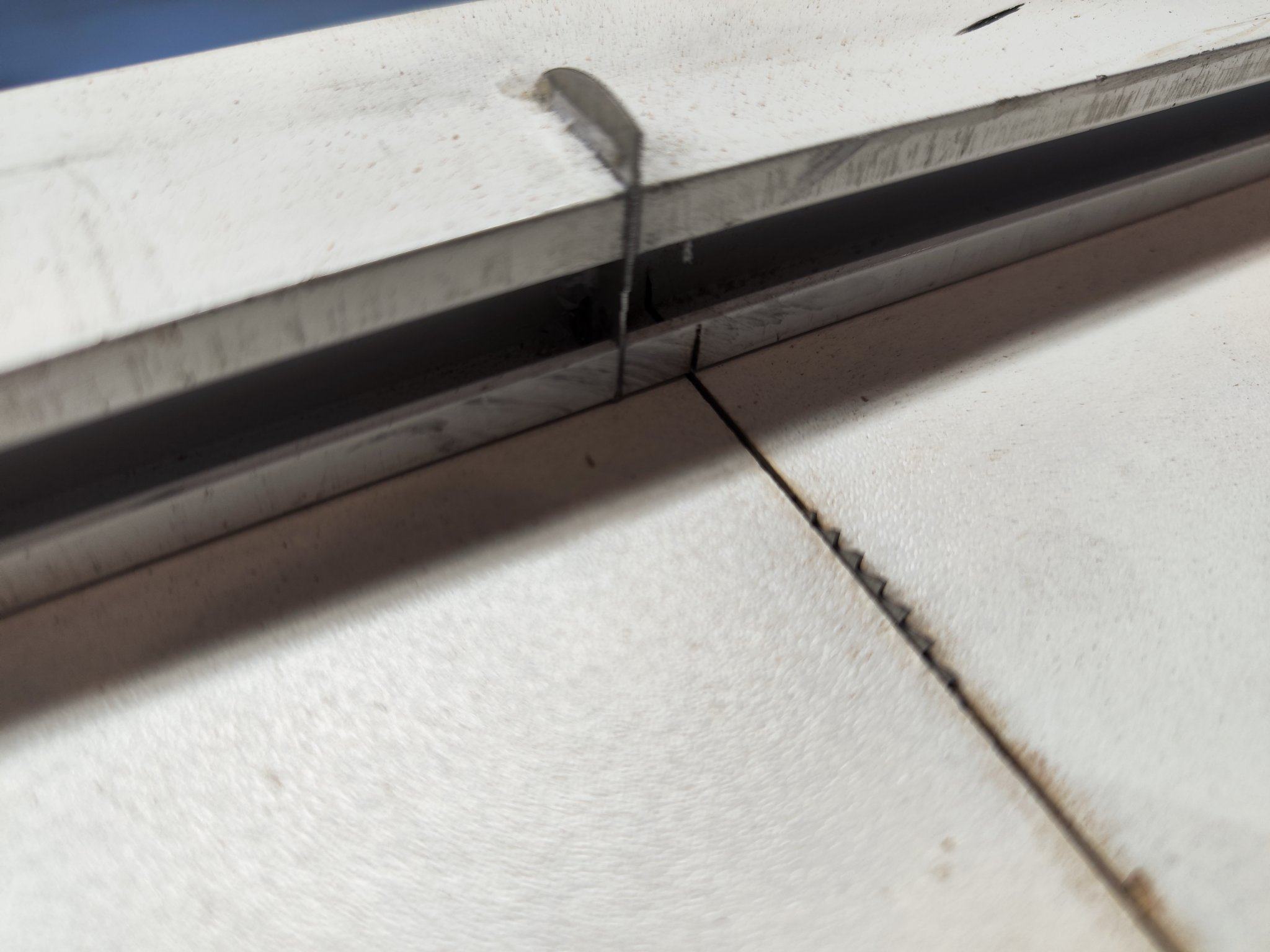

При пропиливании накладка прижимается к направляющей, а полоса входит внутрь направляющей пазами в упор.

« Последнее редактирование: Июня 20, 2022, 15:16:23 от Deepwater »

Оффлайн ambercitadel

  • Новичок
  • *
  • Сообщений: 68
  • Репутация: +23/-0
  • Тыдынц!
Re: Самодельные приспособления для гитаростроения
« Ответ #1712 : Августа 11, 2022, 16:32:56 »
Всем привет! В процессе работы над гитарой столкнулся с необходимостью проточить канавки в верхнем порожке, посмотрел на стоимость набора специализированных надфилей и крепко задумался...
Итогом размышлений стал "станок" для самостоятельного изготовления микропилок. А в качестве исходного материала для них великолепно подошёл набор щупов 0.05-1мм из автомагазина.
Наверное, я не первый, кто это придумал, но вот видео о том, как сделать подобное из подручных материалов. По-моему, способ имеет право на существование, что скажете?


https://www.youtube.com/watch?v=TA_K1CKpyu0&t=643s

Оффлайн Nikolay88

  • Частый посетитель
  • **
  • Сообщений: 224
  • Репутация: +31/-0
    • ВКонтакте
Re: Самодельные приспособления для гитаростроения
« Ответ #1713 : Января 29, 2023, 09:59:03 »
Всем привет! Есть пару вопросов, если возможно, подскажите:
1) Подойдет ли для изготовления мензурной линейки прогиба грифа такая вещь:



2) Есть ли годные хорошие вещи для ремонта гитар на Алиэкспресс? Не нашел такой темы.

Оффлайн DmitryM

  • Живу на форуме
  • *******
  • Сообщений: 7693
  • Репутация: +2123/-401
    • Bandcamp
Re: Самодельные приспособления для гитаростроения
« Ответ #1714 : Января 29, 2023, 11:31:23 »
Цитата: Nikolay88 от Января 29, 2023, 09:59:03
Всем привет! Есть пару вопросов, если возможно, подскажите:
1) Подойдет ли для изготовления мензурной линейки прогиба грифа такая вещь:

(нажмите чтобы показать/спрятать)

2) Есть ли годные хорошие вещи для ремонта гитар на Алиэкспресс? Не нашел такой темы.

1. 2мм тонковата, плюс вопрос геометрии, они с виду идеально ровные, а на деле...

2. На али надо очень внимательно читать отзывы, оставленные после использования. Я тут недавно не особо поглядел и купил закатник Baroque на 3 размера (1, 2, 3мм), так там мало того, что размеры оказались 2, 3, 4 вместо заявленных, так ещё алмазная крошка разного размера в ложбинах напильника и дерёт поверхность ладов, что потом эти царапины хрен выведешь.

А конкретно какие вообще вещи интересуют по ремонту? Добрую половину можно самому сделать из обыного инструмента и более качественно.

Оффлайн Nikolay88

  • Частый посетитель
  • **
  • Сообщений: 224
  • Репутация: +31/-0
    • ВКонтакте
Re: Самодельные приспособления для гитаростроения
« Ответ #1715 : Января 29, 2023, 11:41:23 »
Цитата: DmitryM от Января 29, 2023, 11:31:23
1. 2мм тонковата, плюс вопрос геометрии, они с виду идеально ровные, а на деле...

2. На али надо очень внимательно читать отзывы, оставленные после использования. Я тут недавно не особо поглядел и купил закатник Baroque на 3 размера (1, 2, 3мм), так там мало того, что размеры оказались 2, 3, 4 вместо заявленных, так ещё алмазная крошка разного размера в ложбинах напильника и дерёт поверхность ладов, что потом эти царапины хрен выведешь.

А конкретно какие вообще вещи интересуют по ремонту? Добрую половину можно самому сделать из обыного инструмента и более качественно.
Да вот толще 2 мм полосу в продаже в магазинах не нашел.
На Али тоже сложно объективно оценить, пришел товар, и быстрее 5 звёзд ставят, не попользовавшись как следует вещью.
Думал про:
-ладовую линейку,
-ладовый уголок (как понял - можно обойтись лезвиями канцелярского ножа),
-профильную трубу какую-нибудь найти бы ровную (выводить на наждачке походу придется), вроде 40х60мм и длиной 50-60 см,
-радиусный брусок
-торцовку (брусок и бархатным напильником под углом 50-60 градусов)
-закатник (как, кстати, такая идея для закатки? https://www.avito.ru/ufa/muzykalnye_instrumenty/shablony_dlya_proverki_radiusa_grifa_i_dr_672611922)

Сам не мастер ни разу, поэтому спрашиваю. Хочу уметь для себя, чтобы никого не искать, а делать самостоятельно.

Оффлайн DmitryM

  • Живу на форуме
  • *******
  • Сообщений: 7693
  • Репутация: +2123/-401
    • Bandcamp
Re: Самодельные приспособления для гитаростроения
« Ответ #1716 : Января 29, 2023, 11:59:05 »
- брусок из алюминиевого профиля из магазина можно сделать (что собственно и на али будет), только надо ровность на месте проверять, как и ту полоску под линейку

- ладовая линейка лично мне не пригождалась никогда, размечать позиции ладов можно и в ручную, главное погрешность не допускать.

- торцевать лады можно самому сделать, или вообще руками осторожно, выдерживая градус стачивать бока ладов, ничего сложного нет, ибо стОит жирно https://aliexpress.ru/item/4000821990071.html

- радиусный брусок у меня 12 и 16радиус, 4 разных варианта https://aliexpress.ru/item/1005001344612856.html, с переменным радиусом я не видел (да и очень жирно будет).

- для работы по ладам нужна прокатная машинка такого характера https://aliexpress.ru/item/4000287831654.html, можно так же сделать самостоятельно из любых подходящих подшипников и др. запчастей.


... и добавил:

Вот у меня из говна и палок, зато работает. Радиус прокатки можно менять, намотав на подшипники изоленту :crazy:
« Последнее редактирование: Января 29, 2023, 12:01:36 от DmitryM »

Оффлайн Nikolay88

  • Частый посетитель
  • **
  • Сообщений: 224
  • Репутация: +31/-0
    • ВКонтакте
Re: Самодельные приспособления для гитаростроения
« Ответ #1717 : Января 29, 2023, 12:03:06 »
Цитата: DmitryM от Января 29, 2023, 11:59:05
- брусок из алюминиевого профиля из магазина можно сделать (что собственно и на али будет), только надо ровность на месте проверять, как и ту полоску под линейку

- ладовая линейка лично мне не пригождалась никогда, размечать позиции ладов можно и в ручную, главное погрешность не допускать.

- торцевать лады можно самому сделать, или вообще руками осторожно, выдерживая градус стачивать бока ладов, ничего сложного нет, ибо стОит жирно https://aliexpress.ru/item/4000821990071.html

- радиусный брусок у меня 12 и 16радиус, 4 разных варианта https://aliexpress.ru/item/1005001344612856.html, с переменным радиусом я не видел (да и очень жирно будет).

- для работы по ладам нужна прокатная машинка такого характера https://aliexpress.ru/item/4000287831654.html, можно так же сделать самостоятельно из любых подходящих подшипников и др. запчастей.
По остальному, не так выразился я. Нужна линейка, чтобы проверять ровность грифа перед шлифовкой ладов.
Да, что профиль для шлифовки ладов выводить или линейку (с просечками под лады) на наждачке, наклеенной на ровное. Либо уровнем строительным шлифовать лады...

В мыслях пока только обслуживание ладов. Без их установки, разметки под них накладки, и т.п. Соответственно, ладогиб тоже не потребуется.
« Последнее редактирование: Января 29, 2023, 13:07:05 от Nikolay88 »

Оффлайн Kisovi4

  • Новичок
  • *
  • Сообщений: 54
  • Репутация: +24/-0
  • GuitarPlayer.Ru fan!
Re: Самодельные приспособления для гитаростроения
« Ответ #1718 : Января 31, 2023, 22:25:10 »
Мой простой и очень эффективный способ изготовления радиусных брусков. Брусок получается буквально за 5 минут.
На видео завершение процесса изготовления бруска с радиусом 16 дюймов. До этого изготовил на 12.
Как обычно придумал новое применение (дополнение) своему примитивному выравнивателю досок.
Жаль качественного дерева пока не нашёл... Использую берёзу 20мм толщиной, приклеенную на двухсторонний скотч.




https://youtu.be/QAbXIyDW0Q0

Оффлайн iZEP

  • Живу на форуме
  • *******
  • Сообщений: 23937
  • Репутация: +12191/-217
  • .._. .__. .. __.. _.. .._
Re: Самодельные приспособления для гитаростроения
« Ответ #1719 : Января 31, 2023, 22:42:12 »
 Подпишусь.  Редко фотофиксировал процесс работ...  Крайний раз так вообще ни кадра.
Эта была приспособа для мультирадиуса.  Сделал и разобрал - все части нашли дальнейшее применение.  Вообще у меня  принцип  одноразовости оснастки - во "следующий раз" надеюсь делать попроще и поэлегантнее по принципу...

Оффлайн Андрей Хумуриц

  • Эксперт
  • *****
  • Сообщений: 1145
  • Репутация: +211/-8
  • No Pay - No Play!
Re: Самодельные приспособления для гитаростроения
« Ответ #1720 : Февраля 02, 2023, 09:59:59 »
Цитата: Kisovi4 от Января 31, 2023, 22:25:10
Мой простой и очень эффективный способ изготовления радиусных брусков. Брусок получается буквально за 5 минут.
На видео завершение процесса изготовления бруска с радиусом 16 дюймов. До этого изготовил на 12.
Как обычно придумал новое применение (дополнение) своему примитивному выравнивателю досок.
Жаль качественного дерева пока не нашёл... Использую берёзу 20мм толщиной, приклеенную на двухсторонний скотч.




https://youtu.be/QAbXIyDW0Q0


Вот эта приспособа! А я думаю, на кой ляд мне нелишний полуторакиловатный двигатель... :hitrez:

Онлайн mitya76

  • Эксперт
  • *****
  • Сообщений: 2175
  • Репутация: +295/-284
Re: Самодельные приспособления для гитаростроения
« Ответ #1721 : Марта 16, 2023, 08:55:47 »
del
« Последнее редактирование: Марта 16, 2023, 09:18:39 от mitya76 »

Оффлайн maksnik777

  • Новичок
  • *
  • Сообщений: 4
  • Репутация: +0/-0
  • https://agro.pricepi.su
Re: Самодельные приспособления для гитаростроения
« Ответ #1722 : Марта 31, 2023, 09:21:38 »
Цитата: Deepwater от Июня 20, 2022, 15:05:16
Соорудил приспособу для нарезания ладов на основе такой штуки https://aliexpress.ru/item/32574447050.html
Из фото в принципе все понятно.

Разметка ладов сделана на аллюминиевой полосе. Пропилы на этом же станке сделаны. Упор в направляющей из куска тонкой стальной линейки.
Выравнивается сторона накладки, полоса клеится на двухсторонний скотч так чтоб пазы выступали на 5-7 мм.
При пропиливании накладка прижимается к направляющей, а полоса входит внутрь направляющей пазами в упор.

О надо такое самому попробывать)))

Оффлайн awudsuper

  • Новичок
  • *
  • Сообщений: 3
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: Самодельные приспособления для гитаростроения
« Ответ #1723 : Апреля 05, 2023, 10:44:15 »
Ну давай, скинешь свой отзыв :crazy:

Оффлайн SirPunk

  • Частый посетитель
  • **
  • Сообщений: 234
  • Репутация: +89/-0
  • GuitarPlayer.Ru fan!
Re: Самодельные приспособления для гитаростроения
« Ответ #1724 : Мая 23, 2023, 15:29:05 »
Вчера я наткнулся на такое видео:
https://www.youtube.com/watch?v=LsHOG-DaXmg
Мастер оригинально решил проблему устойчивости высоких и при этом узких заготовок при обработке их на фрезерном столе (примерно на 4:40). Я с этой проблемой в свое время тоже столкнулся, жаль что не видел этого раньше. Правда, можно было сделать еще проще: наклеить заготовку на фанеру двусторонним скотчем (мне бы точно хватило, у меня заготовки не такие высокие как у него). Или пришурупить по краям, если есть запас по длине заготовки.
Еще здесь интересен способ выполнения арктопа фрезером при помощи копира, это примерно с 2:15.

П.С. Я немного не понял - в этой теме принято только свои приспособы выкладывать, или допустимо ссылки на найденное на просторах И-Нета? Но хочу надеяться, этот ролик окажется кому-то полезен.
