Автор Тема: Самодельный Univox Hi-Flier/Mosrite у себя в гараже  (Прочитано 25062 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Илья Шоколадов Автор темы

  • Частый посетитель
  • **
  • Сообщений: 130
  • Репутация: +23/-0
  • металист онанист
Re: Самодельный Univox Hi-Flier/Mosrite у себя в гараже
« Ответ #195 : Декабря 23, 2019, 21:47:41 »
Привет. На данный момент почти весь корпус выпилен, остался фрагмент у рогов. Трудности в том, что у рогов пилка идет также медленно, как старая, так еще и при небольшом повороте лобзик весь начинает дико вибрировать, и процесс пиления обрывается тем, что натираются до крови руки. Что можно с этим сделать, может просверлить по контуру и допилить рашпилем? Сейчас через пару дней начнутся каникулы, и до 13го числа все время в моем распоряжении и я планирую уж допилить этот долгострой..

Оффлайн круг

  • Завсегдатай
  • ***
  • Сообщений: 339
  • Репутация: +38/-6
  • GuitarPlayer.Ru fan!
Re: Самодельный Univox Hi-Flier/Mosrite у себя в гараже
« Ответ #196 : Декабря 23, 2019, 22:20:43 »
давно бы уже обсверлил.

Оффлайн Vasik_NJ

  • Живу на форуме
  • *******
  • Сообщений: 8106
  • Репутация: +2202/-29
  • GuitarPlayer.Ru fan!
Re: Самодельный Univox Hi-Flier/Mosrite у себя в гараже
« Ответ #197 : Декабря 24, 2019, 01:49:22 »
давно бы уже обсверлил.
Угу, тем более вроде хвалился, что станок есть.
Шлифмашинка есть или опять всё вручную?
Кидай фотки, может ещё что подскажем.  ;)

Оффлайн Gibson ST

  • Опытный
  • ****
  • Сообщений: 853
  • Репутация: +268/-5
  • GuitarPlayer.Ru fan!
Re: Самодельный Univox Hi-Flier/Mosrite у себя в гараже
« Ответ #198 : Декабря 24, 2019, 06:21:55 »
Привет. На данный момент почти весь корпус выпилен, остался фрагмент у рогов. Трудности в том, что у рогов пилка идет также медленно, как старая, так еще и при небольшом повороте лобзик весь начинает дико вибрировать, и процесс пиления обрывается тем, что натираются до крови руки. Что можно с этим сделать, может просверлить по контуру и допилить рашпилем? Сейчас через пару дней начнутся каникулы, и до 13го числа все время в моем распоряжении и я планирую уж допилить этот долгострой..
Я по контуру корпус выпиливал фрезером по шаблону с копировальной втулкой постепенно заглубляясь. Получилось что то вроде этого.

Оффлайн круг

  • Завсегдатай
  • ***
  • Сообщений: 339
  • Репутация: +38/-6
  • GuitarPlayer.Ru fan!
Re: Самодельный Univox Hi-Flier/Mosrite у себя в гараже
« Ответ #199 : Декабря 24, 2019, 08:08:18 »
из практики: человек с перекурами обсверлил контур за 1,5часа, перерезал перемычки за 30мин, из ушм сделал приспособление и обточил внешний контур в присядку еще за час, ну и рашпилем и круглой насадкой на дрель внутри рогов еще за час. 4 часа и корпус под финишную доработку в руках

Оффлайн DmitryM

  • Живу на форуме
  • *******
  • Сообщений: 7693
  • Репутация: +2123/-401
    • Bandcamp
Re: Самодельный Univox Hi-Flier/Mosrite у себя в гараже
« Ответ #200 : Декабря 24, 2019, 22:00:36 »
Привет. На данный момент почти весь корпус выпилен, остался фрагмент у рогов. Трудности в том, что у рогов пилка идет также медленно, как старая, так еще и при небольшом повороте лобзик весь начинает дико вибрировать, и процесс пиления обрывается тем, что натираются до крови руки. Что можно с этим сделать, может просверлить по контуру и допилить рашпилем? Сейчас через пару дней начнутся каникулы, и до 13го числа все время в моем распоряжении и я планирую уж допилить этот долгострой..

Дружище, ну писали же мы тебе выше - сверли по контуру, делай разгрузочные пропилы. Я даже боюсь представить как от электролобзика мозоли натереть :7:

Оффлайн Папа-Карло

  • Эксперт
  • *****
  • Сообщений: 1526
  • Репутация: +683/-14
  • атятя
Re: Самодельный Univox Hi-Flier/Mosrite у себя в гараже
« Ответ #201 : Декабря 25, 2019, 11:09:52 »
Я по контуру корпус выпиливал фрезером по шаблону с копировальной втулкой постепенно заглубляясь. Получилось что то вроде этого.
(Ссылка на вложение)
как смещение контура шаблона делал?

Оффлайн Gibson ST

  • Опытный
  • ****
  • Сообщений: 853
  • Репутация: +268/-5
  • GuitarPlayer.Ru fan!
Re: Самодельный Univox Hi-Flier/Mosrite у себя в гараже
« Ответ #202 : Декабря 25, 2019, 13:37:49 »
как смещение контура шаблона делал?
Зачем? Обводил шаблон фрезой и копировальной втулкой. Получилось с запасом миллиметра три. Потом вчистовую обогнал фрезой с подшипником.

Оффлайн Папа-Карло

  • Эксперт
  • *****
  • Сообщений: 1526
  • Репутация: +683/-14
  • атятя
Re: Самодельный Univox Hi-Flier/Mosrite у себя в гараже
« Ответ #203 : Декабря 25, 2019, 13:59:22 »
Зачем, в таком случае, нужна была первая операция?

Оффлайн Gibson ST

  • Опытный
  • ****
  • Сообщений: 853
  • Репутация: +268/-5
  • GuitarPlayer.Ru fan!
Re: Самодельный Univox Hi-Flier/Mosrite у себя в гараже
« Ответ #204 : Декабря 25, 2019, 14:32:29 »
Зачем, в таком случае, нужна была первая операция?
Чтобы черновой контур из доски не высверливать/выпиливать. Мудохаться с лобзиком.... А так по три миллиметра за проход, полчаса и готово. Можно,конечно,сразу начистовую деку выпилить так. Но я подстраховался.

Оффлайн Илья Шоколадов Автор темы

  • Частый посетитель
  • **
  • Сообщений: 130
  • Репутация: +23/-0
  • металист онанист
Re: Самодельный Univox Hi-Flier/Mosrite у себя в гараже
« Ответ #205 : Января 08, 2020, 14:57:28 »
Здарова всем. Выпилил наконец-то корпус, было тяжеловато, но включил нирвану, ньюстед и понеслось. Сейчас заровнял лицевую и обратную сторону, несмотря на пару косяков, которые я допустил при работе с лобзиком, он местами продавливал дерево металлической подставкой, на которую еще ставится лобзик при пропиливании.
Выровняю все это порозаполнителем, эти продавливания не глубокие, так что должно сработать. Они все равно в тех местах, где будет черный цвет, а не рисунок дерева, поэтому ничего страшного.
Сейчас буду доделавыть боковые стороны рашпилем и виброшлифмашиной. Ждите дальнейших постов)

... и добавил:

« Последнее редактирование: Января 08, 2020, 14:59:08 от Илья Шоколадов »

Оффлайн DmitryM

  • Живу на форуме
  • *******
  • Сообщений: 7693
  • Репутация: +2123/-401
    • Bandcamp
Re: Самодельный Univox Hi-Flier/Mosrite у себя в гараже
« Ответ #206 : Января 08, 2020, 15:02:16 »
теперь главное не напороть с центровкой грифа относительно центра деки :old:

Оффлайн Илья Шоколадов Автор темы

  • Частый посетитель
  • **
  • Сообщений: 130
  • Репутация: +23/-0
  • металист онанист
Re: Самодельный Univox Hi-Flier/Mosrite у себя в гараже
« Ответ #207 : Января 08, 2020, 15:30:39 »
С этим я специально заморочился, центр корпуса точно является полосой склейки, и карман для грифа с ним совпадает, так что конфьюзов быть не должно

... и добавил:

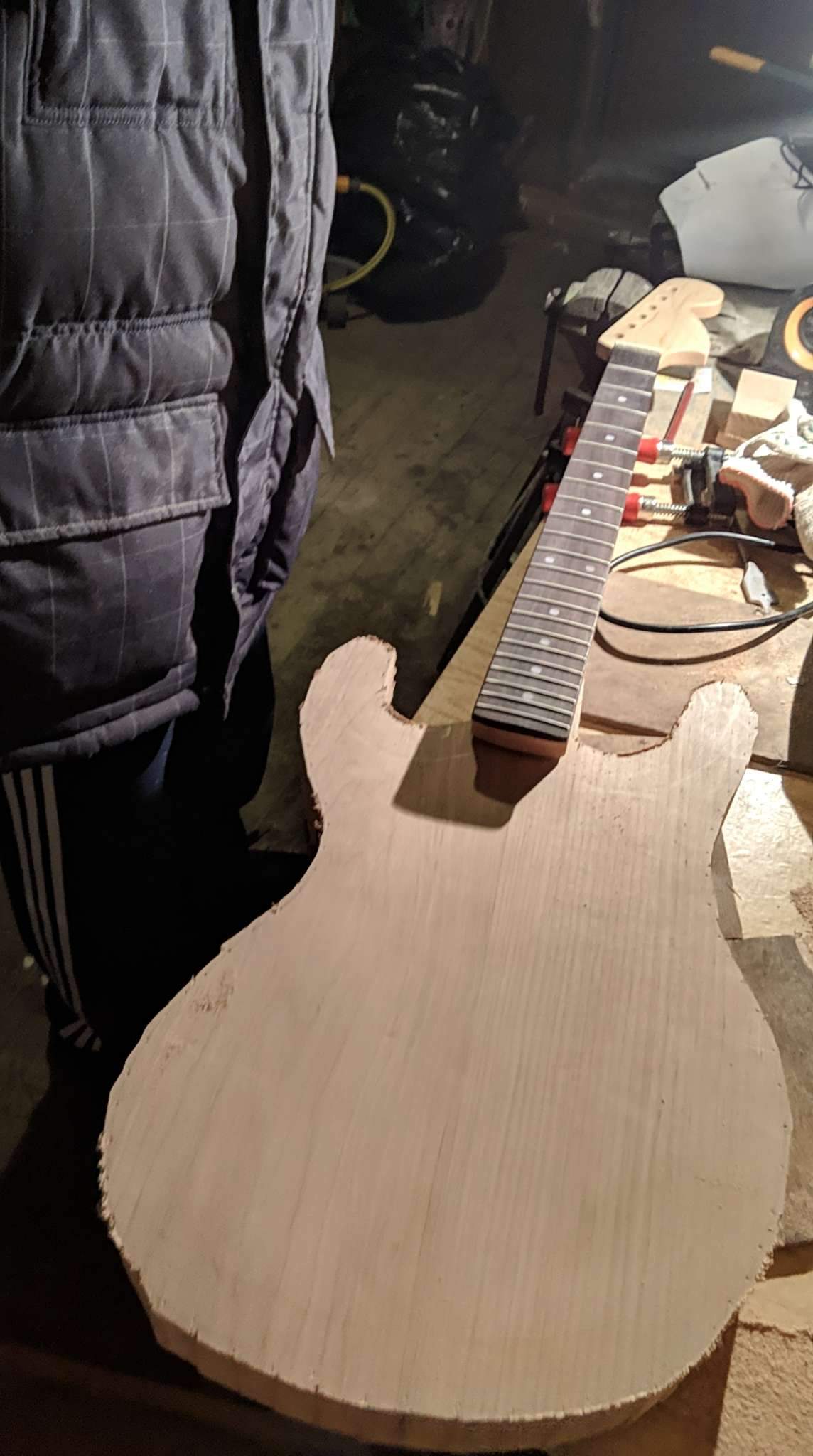

На фотке я его только так приложил, хотел посмотреть, как будет выглядеть)

Оффлайн DmitryM

  • Живу на форуме
  • *******
  • Сообщений: 7693
  • Репутация: +2123/-401
    • Bandcamp
Re: Самодельный Univox Hi-Flier/Mosrite у себя в гараже
« Ответ #208 : Января 08, 2020, 15:33:14 »
С этим я специально заморочился, центр корпуса точно является полосой склейки, и карман для грифа с ним совпадает, так что конфьюзов быть не должно

... и добавил:

На фотке я его только так приложил, хотел посмотреть, как будет выглядеть)

тут малейший угол и бридж смещается прилично в сторону от оси. Так что "семь раз отмерь, один отрежь"  ???

Рашпилем контур аккуратно шуруй, лучше побольше шлифмашинкой убрать, плавнее контур будет.

Оффлайн Илья Шоколадов Автор темы

  • Частый посетитель
  • **
  • Сообщений: 130
  • Репутация: +23/-0
  • металист онанист
Re: Самодельный Univox Hi-Flier/Mosrite у себя в гараже
« Ответ #209 : Января 08, 2020, 15:38:42 »
Я знаю, поэтому очень аккуратно буду им только там, где это необходимо (где толщина дерева до контура велика, и в местах сгибов у "рогов"), а так да, финальную обработку всю шлифмашинкой с 800й наждачкой делать буду
