Re: Самодельный Univox Hi-Flier/Mosrite у себя в гараже
« Ответ #90 : Сентября 09, 2019, 10:37:05 »
Может перенести эскиз ближе к краю заготовки? Более нормальный кусок останется, например, для крышки с обратной стороны.

Так уже шилом натыкал дюрок жеж  ??? Как автор потом будет плоскость шлифовать от этих следов? Наждачками неделю, разве что.

Оффлайн Deepwater

  • Завсегдатай
  • ***
  • Сообщений: 375
  • Репутация: +142/-2
  • Не парься!
Re: Самодельный Univox Hi-Flier/Mosrite у себя в гараже
« Ответ #91 : Сентября 09, 2019, 12:08:12 »
Так уже шилом натыкал дюрок жеж  ??? Как автор потом будет плоскость шлифовать от этих следов? Наждачками неделю, разве что.
Лучше сразу переделать ,чем в топку отправить.
Форму все равно надо исправлять, имхо


... и добавил:

Поскольку фото изначально сделано немного под углом, то немного вытянул вверх, чтоб перспективу как-то исправить.

... и добавил:



... и добавил:

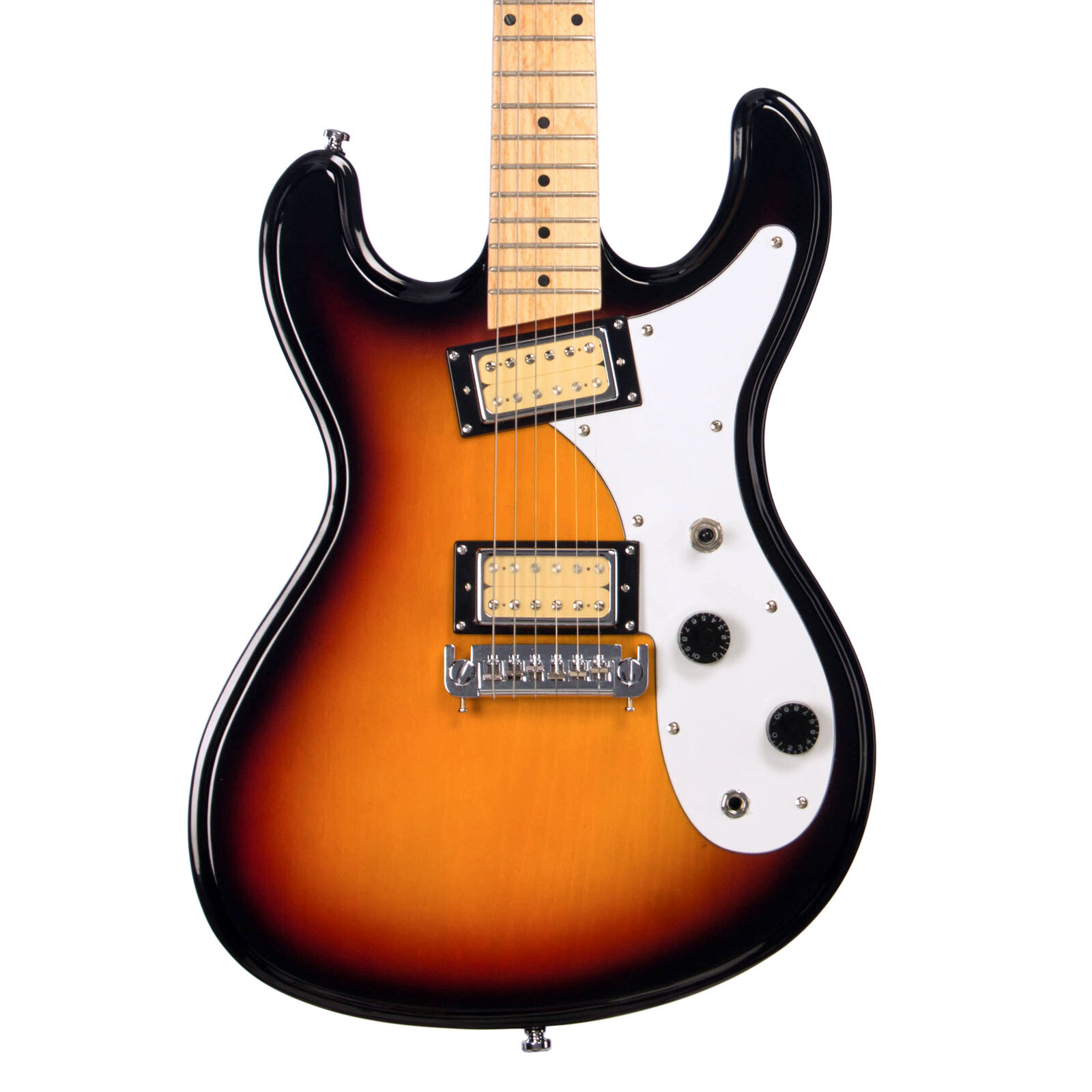

Илья, возьми например эту картинку https://i.ebayimg.com/images/g/FggAAOSwF7dccXs~/s-l1600.jpg.
Самый лайтовый вариант через Excel, он умеет на листы разбивать:
Размести картинку в Excel. Растяни, чтоб после печати размер 1:1 как-нибудь получился (можно ориентироваться относительно размера листа А4 в режиме просмотра. Склей распечатки скочем.
Придется немного помучиться правда, потом эту форму уже перенесешь на бланк.
« Последнее редактирование: Сентября 09, 2019, 12:29:46 от Deepwater »

Оффлайн DJENT

  • Опытный
  • ****
  • Сообщений: 740
  • Репутация: +351/-0
  • GuitarPlayer.Ru fan!
Re: Самодельный Univox Hi-Flier/Mosrite у себя в гараже
« Ответ #92 : Сентября 09, 2019, 15:02:46 »
толковый совет :good:

Оффлайн Илья Шоколадов Автор темы

  • Частый посетитель
  • **
  • Сообщений: 130
  • Репутация: +23/-0
  • металист онанист
Re: Самодельный Univox Hi-Flier/Mosrite у себя в гараже
« Ответ #93 : Сентября 09, 2019, 15:55:48 »
Более нормальный кусок останется, например, для крышки с обратной стороны.
А мне и не нужна - толщина дерева 47 или 48 мм, сквозное тремоло я устанавливать не буду, для темброблока она не нужна - там все под пикгардом, да и на оригинальной гитаре никаких крышек не было. Хоть и не полностью достоверно, но хоть как-то хочу приблизиться по начинке гитары.

... и добавил:

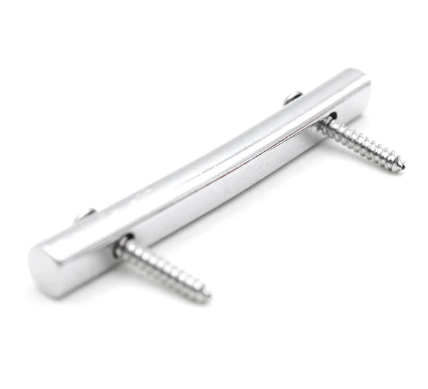

Вот такой ритейнер подойдет для стратовского грифа?


« Последнее редактирование: Сентября 09, 2019, 15:58:59 от Илья Шоколадов »

Оффлайн DmitryM

  • Живу на форуме
  • *******
  • Сообщений: 7693
  • Репутация: +2123/-401
    • Bandcamp
Re: Самодельный Univox Hi-Flier/Mosrite у себя в гараже
« Ответ #94 : Сентября 09, 2019, 16:04:55 »
Вот такой ритейнер подойдет для стратовского грифа?

[
(нажмите чтобы показать/спрятать)

да, только выпуклую штангу выпуклостью вверх надо перевернуть

Оффлайн Илья Шоколадов Автор темы

  • Частый посетитель
  • **
  • Сообщений: 130
  • Репутация: +23/-0
  • металист онанист
Re: Самодельный Univox Hi-Flier/Mosrite у себя в гараже
« Ответ #95 : Сентября 09, 2019, 16:06:29 »
DmitryM, да это фотка такая. Так то с этим все норм.

... и добавил:

Сегодня скоро буду выпиливать форму корпуса, фотки естественно будут. Чем лучше вручную обработать грани (ибо никакой шлифмашины у меня нет, максимум наждачка на болгарке и прямоугольная вибрируящая фигня), и можно ли вручную сделать карман грифа (просверлить дрелью, и долотом со стамесками доработать)?
« Последнее редактирование: Сентября 10, 2019, 15:31:11 от Илья Шоколадов »

Оффлайн Deepwater

  • Завсегдатай
  • ***
  • Сообщений: 375
  • Репутация: +142/-2
  • Не парься!
Re: Самодельный Univox Hi-Flier/Mosrite у себя в гараже
« Ответ #96 : Сентября 10, 2019, 18:04:58 »
Грани или торцы?
Топцы - выровнять рашпилем, потом наждачкой на бруске.
Грани если скруглить, по в небольшом брусочке  углубление нужного радиуса сделать, вложить нуждачку типа р80 или р120 и аккуратно снять фаску.

Форму гитары поправил?


Оффлайн Илья Шоколадов Автор темы

  • Частый посетитель
  • **
  • Сообщений: 130
  • Репутация: +23/-0
  • металист онанист
Re: Самодельный Univox Hi-Flier/Mosrite у себя в гараже
« Ответ #97 : Сентября 10, 2019, 18:09:05 »
Deepwater, торцы. Форму еще чуть подправлю и буду выпиливать. Так все таки можно ли дрелью от руки сделать карман грифа (место, куда он встает)?

Оффлайн Deepwater

  • Завсегдатай
  • ***
  • Сообщений: 375
  • Репутация: +142/-2
  • Не парься!
Re: Самодельный Univox Hi-Flier/Mosrite у себя в гараже
« Ответ #98 : Сентября 10, 2019, 18:11:58 »
Болгаркой не советую, контроль плохой. Дернет в сторону и борозду пропилишь.

Оффлайн DmitryM

  • Живу на форуме
  • *******
  • Сообщений: 7693
  • Репутация: +2123/-401
    • Bandcamp
Re: Самодельный Univox Hi-Flier/Mosrite у себя в гараже
« Ответ #99 : Сентября 10, 2019, 18:17:05 »
прямоугольная вибрируящая фигня)

виброшлифовальная машинка что ли?

Оффлайн Deepwater

  • Завсегдатай
  • ***
  • Сообщений: 375
  • Репутация: +142/-2
  • Не парься!
Re: Самодельный Univox Hi-Flier/Mosrite у себя в гараже
« Ответ #100 : Сентября 10, 2019, 18:24:40 »
По поводу кармана грифа. 36:29 в этом видео
https://youtu.be/40CZe6bo9C8

Оффлайн Kesha

  • Эксперт
  • *****
  • Сообщений: 1543
  • Репутация: +288/-7
  • Зарегистрированный
Re: Самодельный Univox Hi-Flier/Mosrite у себя в гараже
« Ответ #101 : Сентября 10, 2019, 18:38:04 »
Deepwater, баян уже, тему читай внимательно, а потом умняка дави.

Оффлайн Deepwater

  • Завсегдатай
  • ***
  • Сообщений: 375
  • Репутация: +142/-2
  • Не парься!
Re: Самодельный Univox Hi-Flier/Mosrite у себя в гараже
« Ответ #102 : Сентября 10, 2019, 18:57:39 »
Deepwater, баян уже, тему читай внимательно, а потом умняка дави.
Я то читаю. Лучше б в тему ответил ТС, если у него все равно вопрос возникает.

Оффлайн AntonVIP

  • Живу на форуме
  • *******
  • Сообщений: 17441
  • Репутация: +4080/-12
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Re: Самодельный Univox Hi-Flier/Mosrite у себя в гараже
« Ответ #103 : Сентября 10, 2019, 19:52:42 »
Болгаркой не советую, контроль плохой. Дернет в сторону и борозду пропилишь.

Подтверждаю. Были случаи! Даже дёргать не обязательно. Одно случайное движение и результат - куча гемора.

Оффлайн Илья Шоколадов Автор темы

  • Частый посетитель
  • **
  • Сообщений: 130
  • Репутация: +23/-0
  • металист онанист
Re: Самодельный Univox Hi-Flier/Mosrite у себя в гараже
« Ответ #104 : Сентября 10, 2019, 20:58:34 »

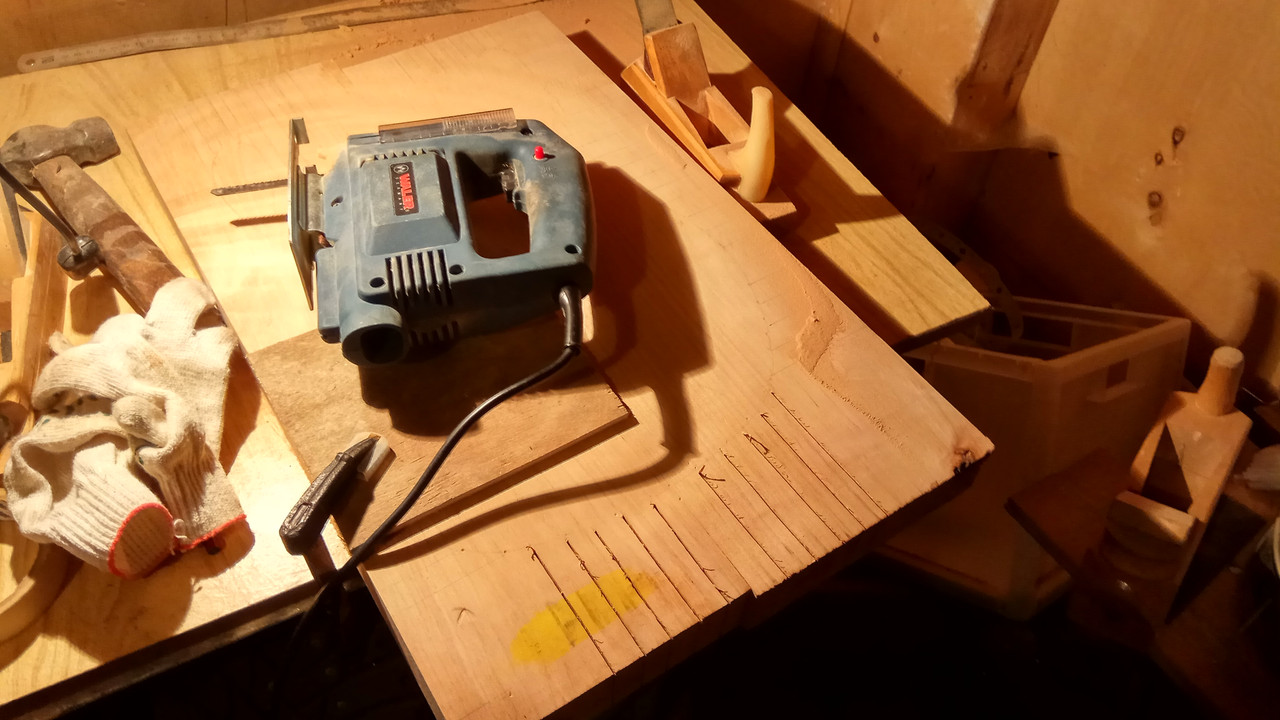

Сделал короче 10 пропилов, из 70, примерно минут за 40. Попробую завтра большим сверлом просверлить, посмотрим, насколько дольше или короче будет. Хотя может у меня пилка на лобзике сточилась.
