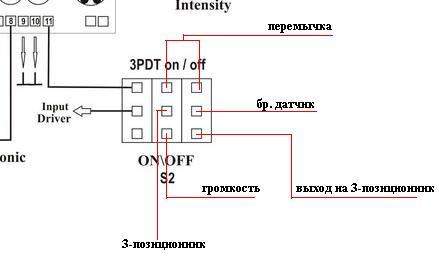

фёдоров, контакты тумблера, по схеме, пронумерованы как 2.1, 2.2, и 2.3.
На схеме нарисовано положение OFF.
2.1 - переключает бриджевый датчик от свитча датчиков к нижнему контакту группы 2.2 тумблера. на верхний контакт приходит провод от 2.2, на средний с датчика, на нижний провод к свитчу.
2.2 - отключает сам свитч от потов Тон и громкость, когда включен сутстейнер. На нижний контакт приходит провод от Тона, на средний провод со свитча.
2.3 - подключает драйвер на разьем 11 платы, когда сустейнер включен
Т.е. получается во время работы сустейнера, положение тумблера ON, работает только бриджевый датчик.
... и добавил:

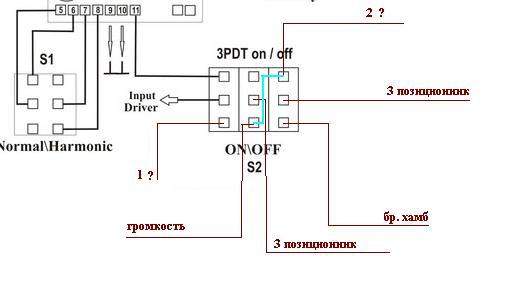

На правой картинке тумблер нарисован, получается там запаяно только 2.3, остальное паяется аналогично, но на соседние группы.
Когда тумблер включен, положение ON, он замыкает средний и верхний контакт.
... и добавил:
Средний контакт тумблера - переключаемый, по очереди, на нижний или верхний.
