Автор Тема: Вентиляция покрасочной камеры  (Прочитано 6402 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн hard1g Автор темы

  • Эксперт
  • *****
  • Сообщений: 1007
  • Репутация: +392/-0
Вентиляция покрасочной камеры
« : Октября 19, 2011, 20:10:27 »
посоветуйте, как наилучшим способом сделать вентиляцию в покрасочной камере, в частности по пожаробезопасности.
Купить "Улитку" возможности нет, планирую пару прямоточных вентиляторов, получается что вся эта взравоопасная пыль будет проходить через движок вентилятора, как-то сыкотно...

Оффлайн Xzert

  • Опытный
  • ****
  • Сообщений: 874
  • Репутация: +23/-0
Re: Вентиляция покрасочной камеры
« Ответ #1 : Октября 19, 2011, 20:25:52 »
hard1g, ищи двигатели с уплотнителями, они практически герметичные.

Оффлайн hard1g Автор темы

  • Эксперт
  • *****
  • Сообщений: 1007
  • Репутация: +392/-0
Re: Вентиляция покрасочной камеры
« Ответ #2 : Октября 19, 2011, 21:11:19 »
да я хочу купить пару бытовых вентиляторов для вытяжки , а у них как такового корпуса двигателя нету, всё закрыто колпаком самих лопастей, найти что то более приемлемое по доступной цене просто нереально

Оффлайн Fuel59

  • Завсегдатай
  • ***
  • Сообщений: 430
  • Репутация: +39/-0
  • Hanlon's Razor
Re: Вентиляция покрасочной камеры
« Ответ #3 : Октября 19, 2011, 21:15:08 »
hard1g,,  асинхронные (бесколлекторные) двигатели (у меня такой битовой, мелкий правда, по конструкции как кулеры в компутерах только герметичный)
« Последнее редактирование: Октября 19, 2011, 21:17:19 от Fuel59 »

Оффлайн foxbat

  • Меценат
  • *****
  • Сообщений: 2976
  • Репутация: +258/-46
  • Люблю запах прогретой лампы! И горелого керосина!
Re: Вентиляция покрасочной камеры
« Ответ #4 : Октября 19, 2011, 22:22:59 »
Там искрить нечему, в двигателе. Если только кнопки выключателя, но это можно решить герметичным тумблером каким нить.

Оффлайн Xzert

  • Опытный
  • ****
  • Сообщений: 874
  • Репутация: +23/-0
Re: Вентиляция покрасочной камеры
« Ответ #5 : Октября 19, 2011, 23:35:44 »
Там искрить нечему, в двигателе. Если только кнопки выключателя, но это можно решить герметичным тумблером каким нить.
Увы есть чему  :( большей частью у двигателей постоянного тока, у двигателей переменного тока - меньше, но все равно есть, да за исключением асинхронников с КЗ ротором, НО надо смотреть на то что он греется.
hard1g, бытовые могут не покатить... хотя вроде должны быть что-то вроде вентиляторов для гаража и прочего, где возможны появления горючих элементов в воздухе.

Оффлайн Antiscium

  • Опытный
  • ****
  • Сообщений: 863
  • Репутация: +22/-1
Re: Вентиляция покрасочной камеры
« Ответ #6 : Октября 20, 2011, 03:52:26 »
Улитки кстати можно на авто "разборках" посмотреть. от печек и прочего(только придется еще и БП искать) Стоят копейки. Я хз какой там расход нужен, но как вариант. :)

Оффлайн EvgenySGT

  • Опытный
  • ****
  • Сообщений: 565
  • Репутация: +20/-0
  • Forest Floor = Лес Пол
Re: Вентиляция покрасочной камеры
« Ответ #7 : Октября 20, 2011, 05:55:00 »
Может кто подскажет как сделать камеру?
Есть пустая квартира, впереди зима - хочу туда перебраться. Надо
1) не попортить пол, потолок и стены
2) запах

Идеи пока две:
А) обложить все полиэтиленом и вытяжка в окно. Надо много полиэтилена, но и концентрация взвеси в большом объеме меньше.
Б) собрать камеру на каркасе и вытяжка гибкой трубой в окно. Стоимость конструкции падает пропорционально размеру, но вытяжка нужна мощнее. Да и как правильно подобрать размеры?

Оффлайн foxbat

  • Меценат
  • *****
  • Сообщений: 2976
  • Репутация: +258/-46
  • Люблю запах прогретой лампы! И горелого керосина!
Re: Вентиляция покрасочной камеры
« Ответ #8 : Октября 20, 2011, 09:41:45 »
Вытяжка в окно это не есть гуд.
Будешь травить соседей сверху и вокруг, за что может настигнуть расплата.
Выводить следует в вытяжку.

Оффлайн Андрей Школик

  • Эксперт
  • *****
  • Сообщений: 1326
  • Репутация: +119/-0
  • Svet guitars
    • Svet guitars - гитарная мастерская
Re: Вентиляция покрасочной камеры
« Ответ #9 : Октября 20, 2011, 12:18:53 »
Расскажу как решил этот вопрос я.

Покрасочная - полиэтиленовая будка 2000х1300х2200 на каркасе из брусков 30х30мм. В потолке 2 светильника, в каждом из них по 4 лампы дневного света на 18Ватт, все остальное пространство потолка зашито ДСП, чтобы можно было легко убирать пыль, в 2х местах забор воздуха, фильтр из синтепона.

Вентилятор Salda VKA-200LD - 1000м.куб./час, естественно асинхронный двигатель, а то можно взлететь на воздух. Вентилятор бытовой, но аналогичный в предыдущей мастерской отмолотил 2 года без всяких фильтров и работает по сей день. Главное чистить вовремя.

Забор воздуха вентилятором идет с пола - это главное условие! Приток с потолка, забор с пола, иначе задолбаетесь с пылью бороться. У меня прото через потолок проходит гофра и заканчивается в ~10см от пола. Все хочу сделать панель для более равномерного всасывания по всей площади с фильтром и разделением потоков, но руки не доходят...

Да, вся проводка + вентилятор + выключатели - все вне покрасочной.

Вентилятор у меня дует в общий вент. канал, но естественно не в квартире. В окно в жилом доме выводить нельзя ни в коем случае - потом не расплатитесь... Надо в вентшахту, но только в том случае, если она не общая с соседями. Ну и про фильтры на выдохе не забываем. и не забываем их менять время от времени.


Оффлайн hard1g Автор темы

  • Эксперт
  • *****
  • Сообщений: 1007
  • Репутация: +392/-0
Re: Вентиляция покрасочной камеры
« Ответ #10 : Октября 24, 2011, 17:29:09 »
Андрей Школик, у нас таких ветродуев не найти...даже не знаю что делать....

... и добавил:

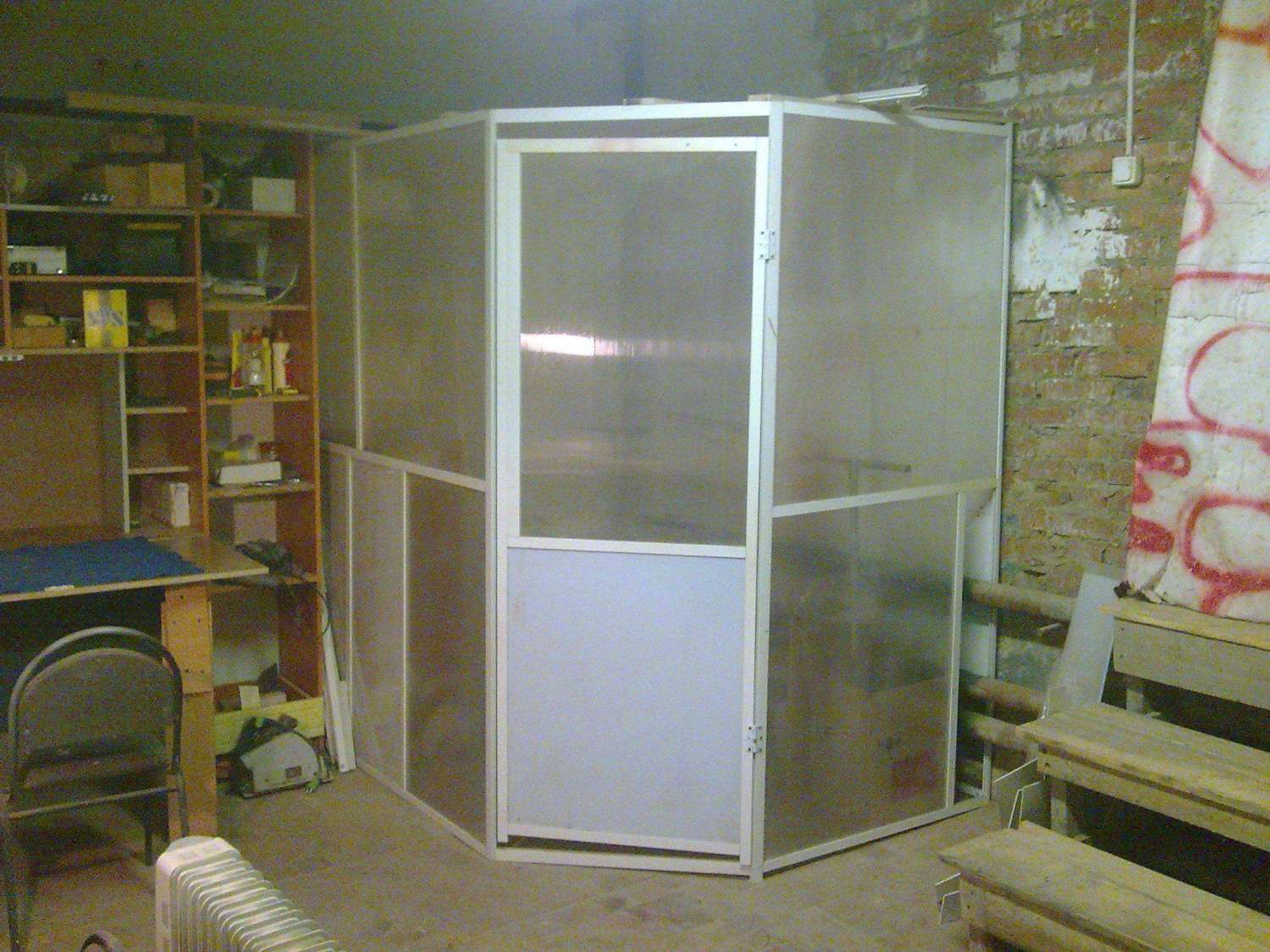

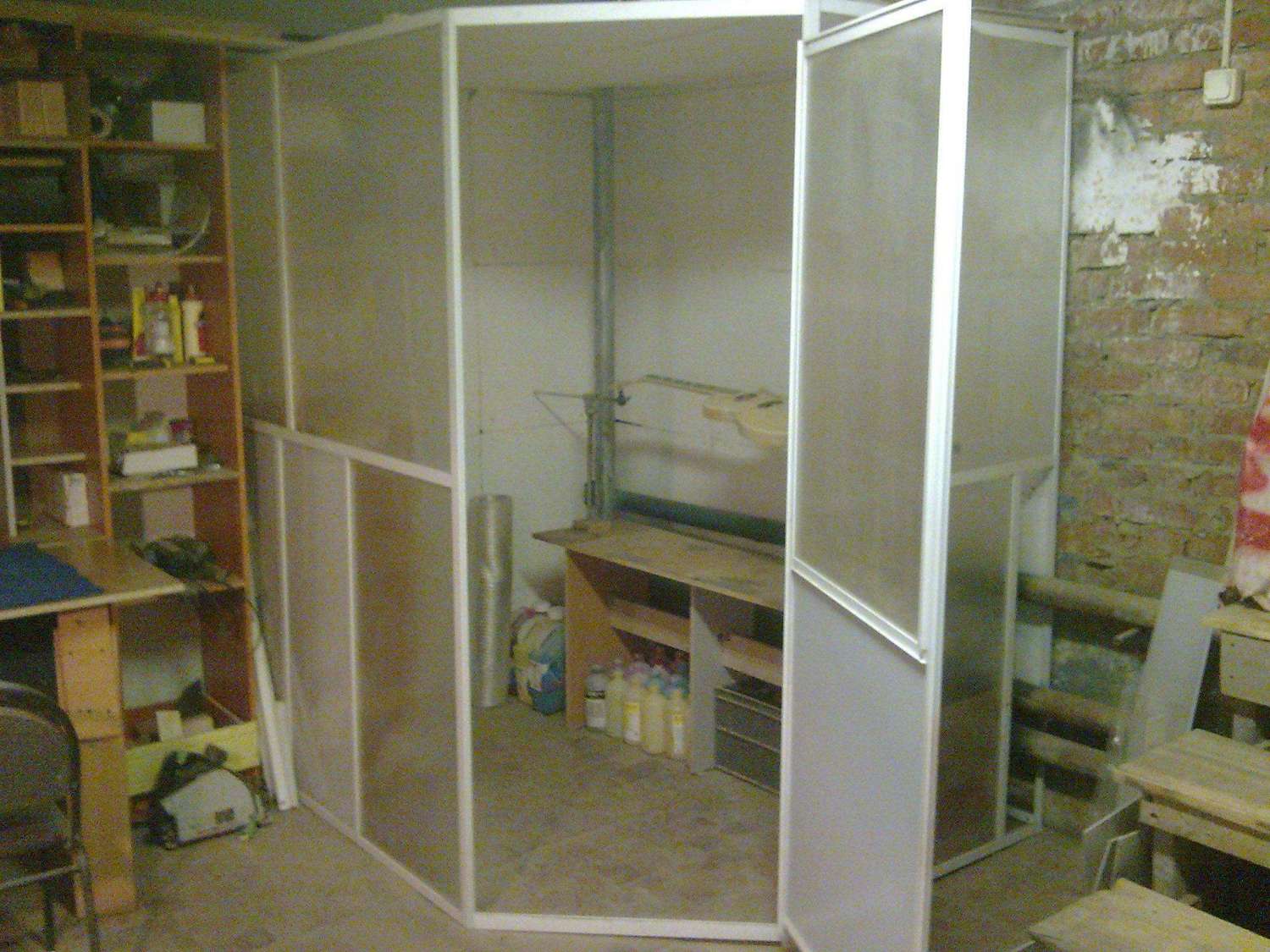

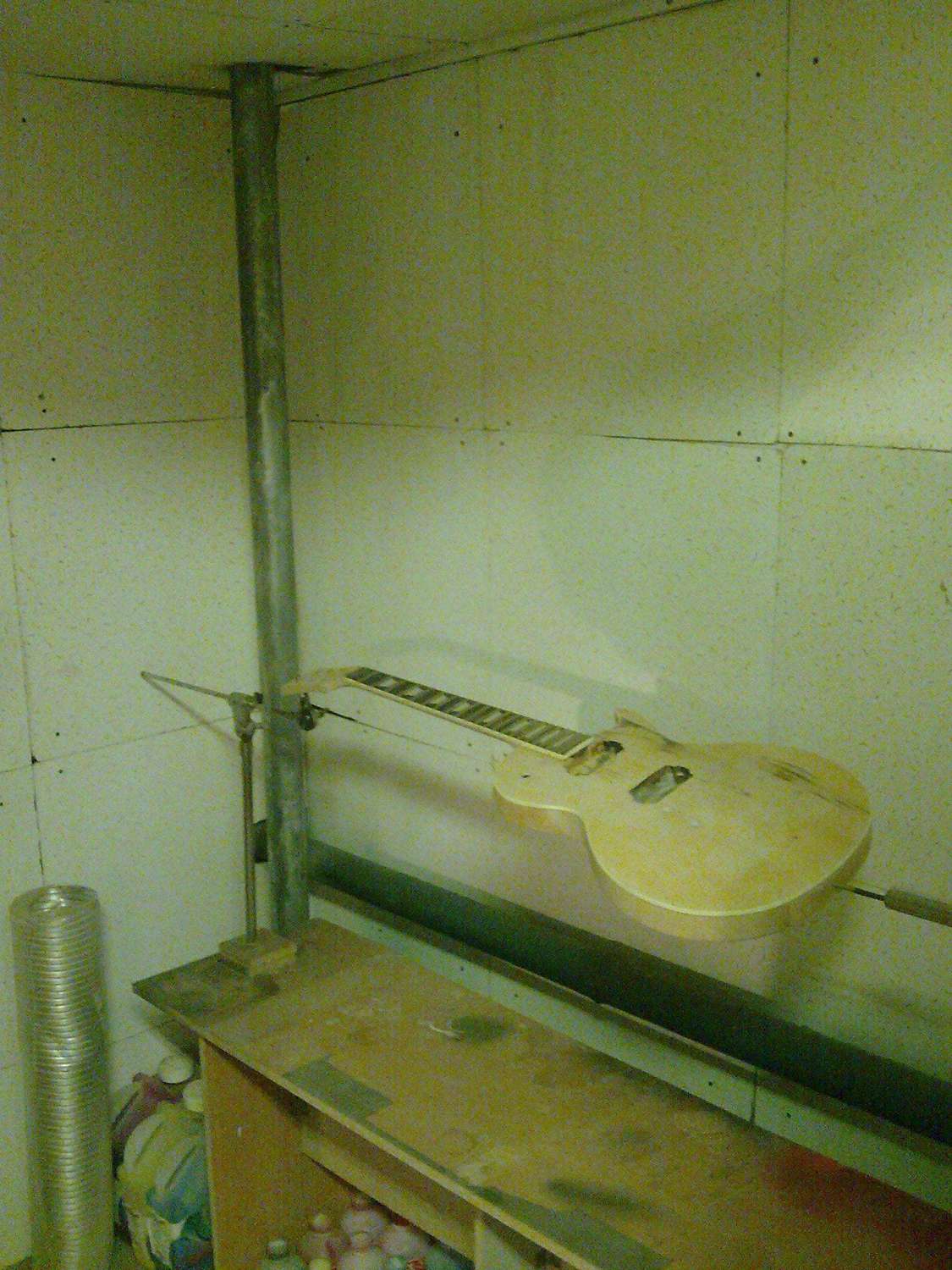

вот кстати моя покрасочная

Оффлайн Андрей Школик

  • Эксперт
  • *****
  • Сообщений: 1326
  • Репутация: +119/-0
  • Svet guitars
    • Svet guitars - гитарная мастерская
Re: Вентиляция покрасочной камеры
« Ответ #11 : Октября 25, 2011, 12:33:00 »
hard1g, очень миленько :) У меня попроще и покривше, но на скорость полета не влияет.

Вентиляторов таких в Питере, Москве и в более менее больших городах и селах России куча. Не обязательно Салда, их много кто выпускает и суть от производителя не меняется.

Оффлайн Snakebite

  • Частый посетитель
  • **
  • Сообщений: 157
  • Репутация: +12/-0
Re: Вентиляция покрасочной камеры
« Ответ #12 : Февраля 11, 2013, 00:15:55 »
Подскажите пожалуйста выбираю вентилятор на вытяжку камера небольшая 2мх1.5мх1.3м именно интересует Расход воздуха, м³/час 800 хватит или 1600?

Оффлайн rotorfly

  • Частый посетитель
  • **
  • Сообщений: 120
  • Репутация: +12/-0
Re: Вентиляция покрасочной камеры
« Ответ #13 : Февраля 11, 2013, 05:40:42 »
Кратность воздухообмена в покрасочной камере от 150 до 300 объемов/час. У Вас 2*1,5*1,3=3,9 м3, следовательно, если кратность 150, то вентилятор нужен 150*3,9= 585 м3/час. Определитесь с кратностью.
