Имеется : 2 хамбакера Seymour Duncan, гибсоновский 3ёх позиционник, 1 громкость, 1 DPDT микро-свитч (3ёх позиционный, работает в режиме on/off/on).
Хочется : Чтобы микро-свитч отсекал катушки на выбор, т.е.
Громкость - выполняет свою функцию при любом положении переключателей...
Селектор звучков :
Верхнее положение - нэковый
Середина - оба вместе
Нижнее положение - бриджевый
Тобишь всё как обычно...
Микро-свитч :
Верхнее положение - отсечка внутренних, работают внешние катушки *если включены оба звучка (либо внешняя катушка, того звучка, который выбран)
Середина - работают все катушки, обычные хамбакеры *если включены оба звучка (либо выбранный хамбакер работает как хамбакер...)
Нижнее положение - отсечка внешних, работают внутренние катушки *если включены оба звучка (либо внутренняя катушка, того звучка, который выбран)
До этого тумблер был распаян как отсечка внутренних катушек/хамбакер/отсечка обоих катушек (kill-switch)...
Никак не могу сообразить как собрать такую схему, где какие перемычки кинуть и надо ли вообще!

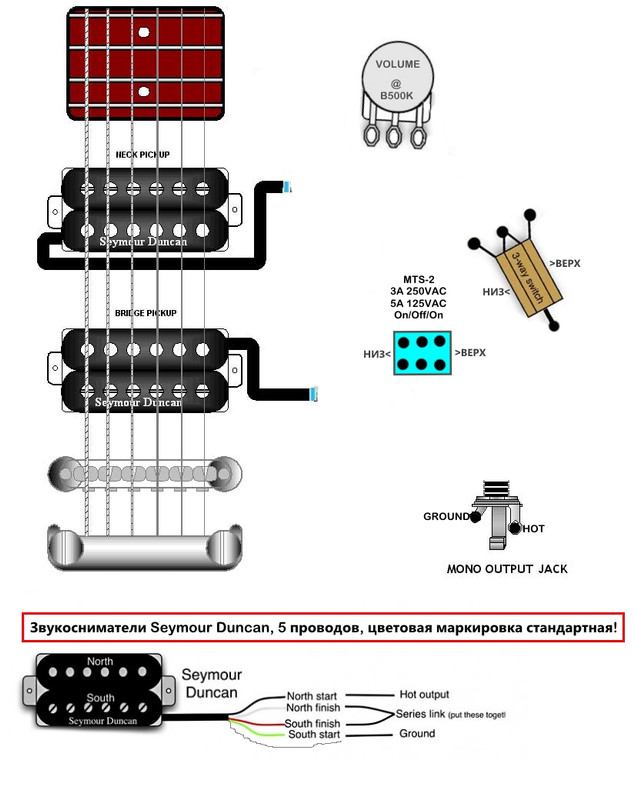

Может кто-нибудь сможет диаграмму накалякать в пэйнте? Шаблон прикладываю...
