Re: Вопросы по коммутации.
« Ответ #30 : Февраля 16, 2012, 20:14:01 »
Gunpowder, Ну там еще переключатель чистого и грязного вместе с мьютом на гейн грязного. Хотя вроде тоже не должно.

Tornvald, Кондеры созо, конечно. Тока сча 22нф дефицит. Традиция уже похоже.

Оффлайн Tornvald Автор темы

  • Эксперт
  • *****
  • Сообщений: 1044
Re: Гибрид MOD T и MOD S
« Ответ #31 : Марта 06, 2012, 17:28:55 »

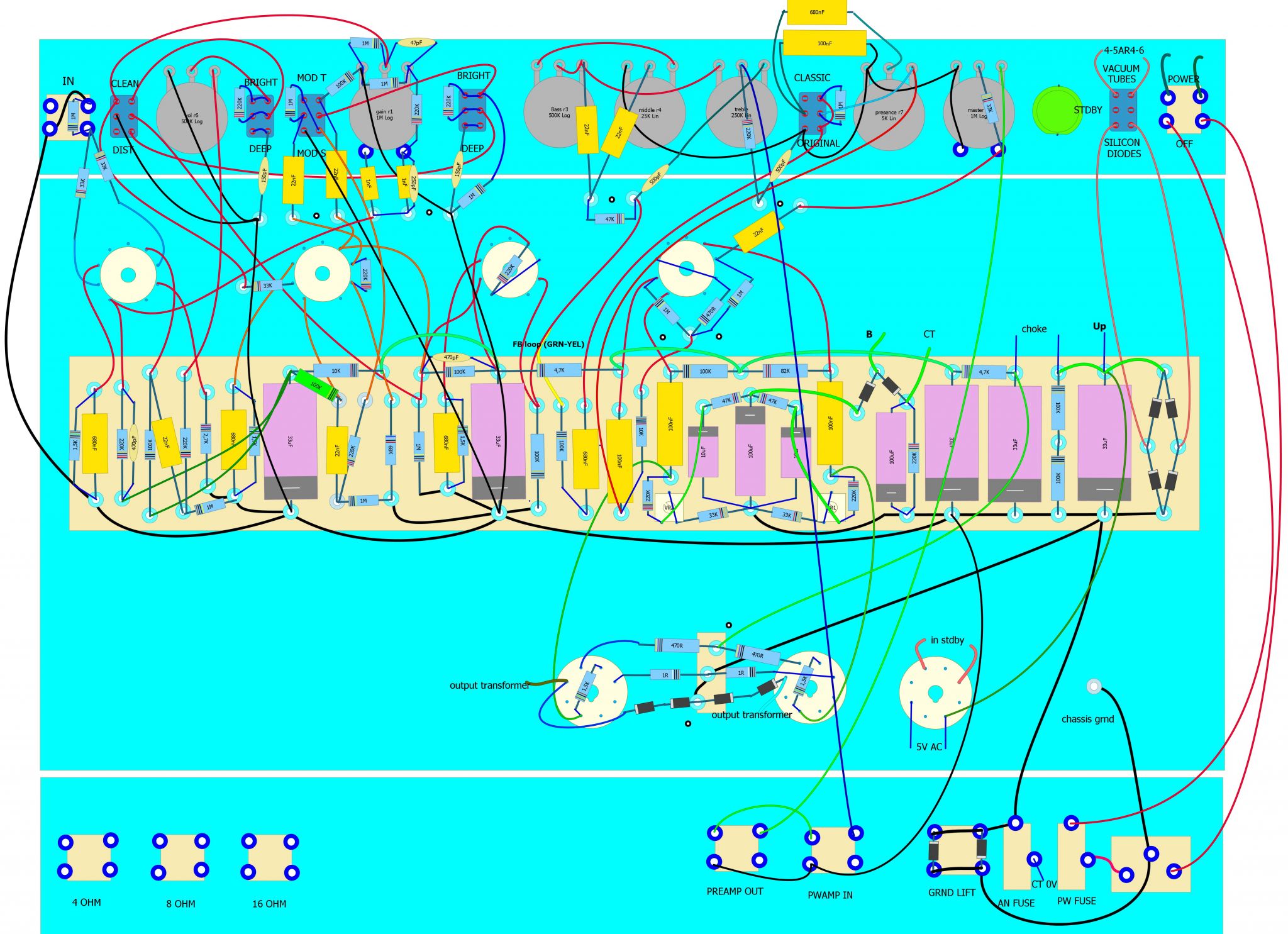

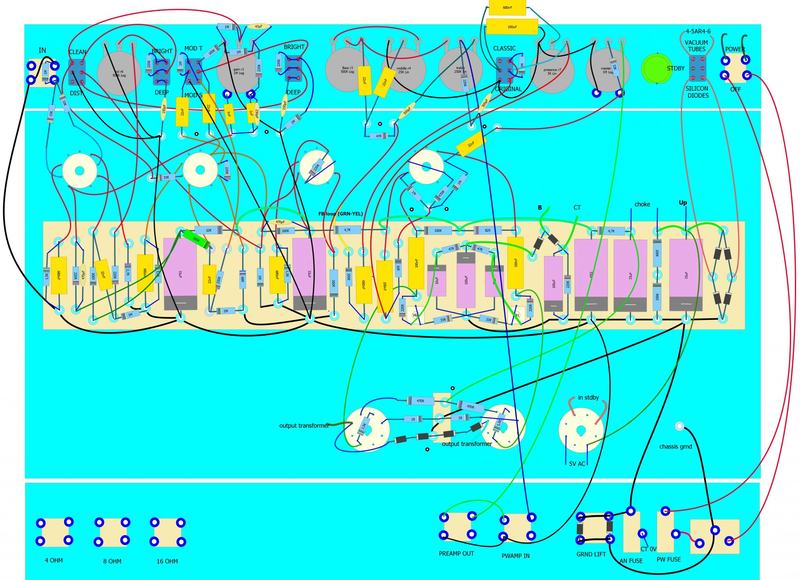

Вроде все развел, кроме подключения выходника. Жду коммнетариев :)


Оффлайн Мяталист

  • Ветеран форума
  • ******
  • Сообщений: 5743
  • Будь как все. Собирай JCM 800 и SLO 100
Re: Гибрид MOD T и MOD S
« Ответ #32 : Марта 06, 2012, 18:06:11 »
в чем ты делал сию картинку?

Оффлайн Тимон

  • Ветеран форума
  • ******
  • Сообщений: 3556
  • Мохнатый
Re: Гибрид MOD T и MOD S
« Ответ #33 : Марта 06, 2012, 18:22:15 »
Мяталист, очевидно, корел дро
Tornvald, скажу, что вряд ли кто-то будет проверять :) Если есть свободное место на шасси, рекомендую присмотреться к электролитам-мультибанкам, можно некисло сэкономить место.

Оффлайн Weiss

  • Эксперт
  • *****
  • Сообщений: 1256
  • ну... как-то так
Re: Гибрид MOD T и MOD S
« Ответ #34 : Марта 06, 2012, 18:27:48 »
Мяталист, очевидно, корел дро

Сдаётся мне,что это сделано в DIY Layout Creator  ;)

Оффлайн Тимон

  • Ветеран форума
  • ******
  • Сообщений: 3556
  • Мохнатый
Re: Гибрид MOD T и MOD S
« Ответ #35 : Марта 06, 2012, 18:33:18 »
Сдаётся мне,что это сделано в DIY Layout Creator  ;)
Он вроде попрямее рисовал :)

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6828
  • Руби МиТоЛ!!!
Re: Гибрид MOD T и MOD S
« Ответ #36 : Марта 06, 2012, 19:22:47 »
Как-то много проводов... вам не кажется?  ??? :hmmm:

Оффлайн Tornvald Автор темы

  • Эксперт
  • *****
  • Сообщений: 1044
Re: Гибрид MOD T и MOD S
« Ответ #37 : Марта 06, 2012, 19:40:45 »
Тимон, да это ясно. ;D Надо самому перепроверить еще. Наверняка косяки будут. А электролиты уже такие заказаны.
Мяталист, это лэйот креатор, версия 3 бета. Из всех он больше всего мне понравился. Насчет попрямее рисовал-так может и с меня художник не очень ;D Да и привязки отключены, мож это еще добавило кривости...
kynep, еще погляжу, может и убавится проводов.
Шасси 400*200 будет, впритык.

Оффлайн Tornvald Автор темы

  • Эксперт
  • *****
  • Сообщений: 1044
Re: Гибрид MOD T и MOD S
« Ответ #38 : Марта 09, 2012, 21:44:52 »
Шасси 400*200 не будет.

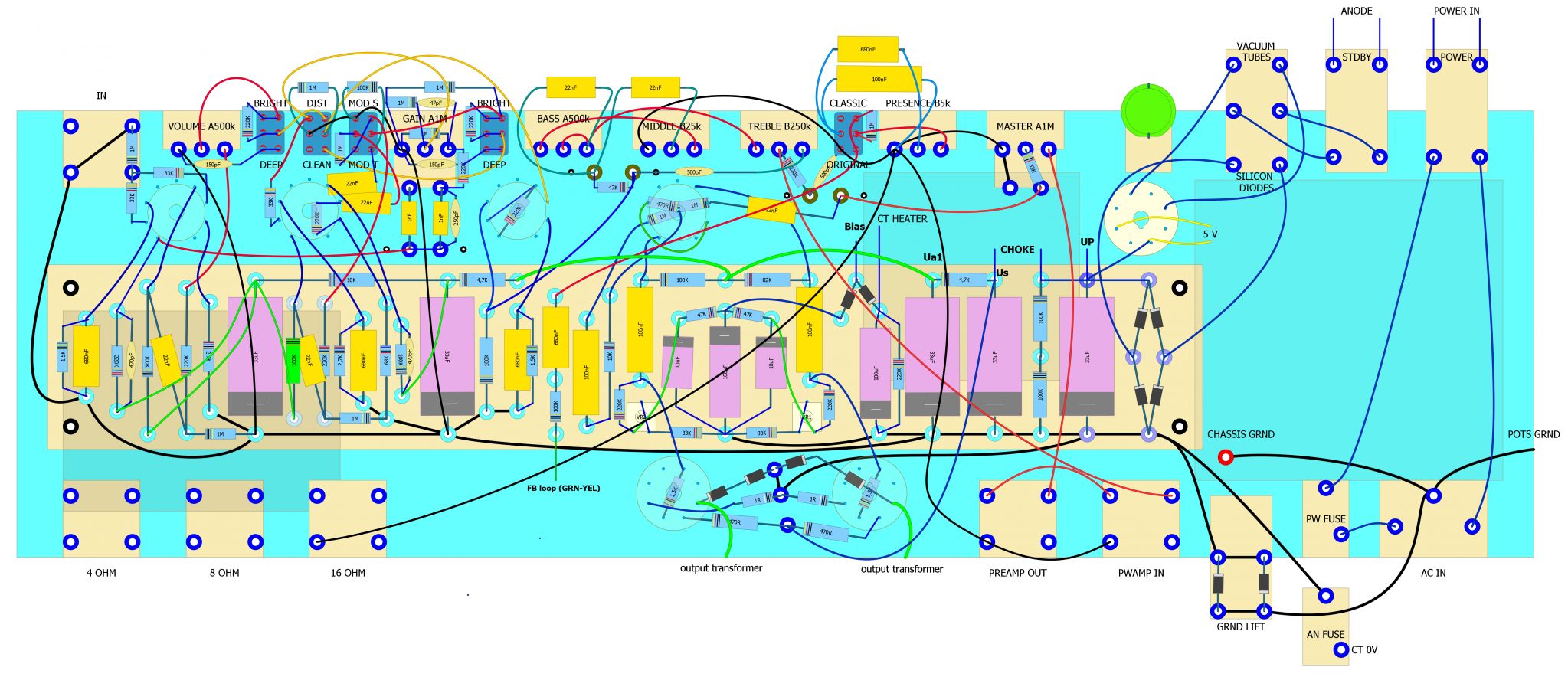

Заказал 500*150 (благо 28 долларов с доставкой), весь день сидел компановал все по новой, в итоге вот что вышло:



150 мм ширина конечно впритык, ну да что поделаешь, благо влезло. А по длине даже лучше, разнес трансформаторы подальше, и добавил отдельный тумблер на переключение кенотрон-диоды.
В коммутации каналов бардак, конечно, с первого взгляда, проводов туча, но вроде все правильно.
Теперь фальш-панелью заняться можно. :)

Оффлайн Child In Time

  • Завсегдатай
  • ***
  • Сообщений: 466
Re: Гибрид MOD T и MOD S
« Ответ #39 : Марта 09, 2012, 22:00:50 »
Заказал 500*150 (благо 28 долларов с доставкой)
А можно подробнее?

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6828
  • Руби МиТоЛ!!!
Re: Гибрид MOD T и MOD S
« Ответ #40 : Марта 10, 2012, 05:47:30 »
Tornvald, а почему бы не сделать ламы сзади, там места куча, а не прям под потами и переключалками? Фонить ведь будет?  :hmmm: Да и проводов поубавиться... точней они равномерно распределяться.

Оффлайн Тимон

  • Ветеран форума
  • ******
  • Сообщений: 3556
  • Мохнатый
Re: Гибрид MOD T и MOD S
« Ответ #41 : Марта 10, 2012, 09:39:03 »
Tornvald, Трансы у тебя кенотрон зажали, а он греется будь здоров. Я бы его к выходным перенес. 150 мм узковато, хотя я в 160 мм свои собираю, влезают норм.

kynep, Дело вкуса, проводов получится больше, но распределенных равномернее, чем когда лампы спереди, т.к. большая часть сеточных цепей сделана навесом на панелях.

Оффлайн Мяталист

  • Ветеран форума
  • ******
  • Сообщений: 5743
  • Будь как все. Собирай JCM 800 и SLO 100
Re: Гибрид MOD T и MOD S
« Ответ #42 : Марта 10, 2012, 09:52:33 »
Попробовал эту прогу. Это ужас и тупняк. В спринт лейауте и то удобнее можно сделать. Нужно осваивать корел.

Оффлайн Tornvald Автор темы

  • Эксперт
  • *****
  • Сообщений: 1044
Re: Гибрид MOD T и MOD S
« Ответ #43 : Марта 10, 2012, 10:14:21 »
Тимон, да, ты прав. перенесу все же кен обратно к выходным.
Мяталист, я первый раз пробовал, тож не понравилась, потом привык вроде. Но подтупливает бывает конечно, это да.

Оффлайн Мяталист

  • Ветеран форума
  • ******
  • Сообщений: 5743
  • Будь как все. Собирай JCM 800 и SLO 100
Re: Гибрид MOD T и MOD S
« Ответ #44 : Марта 10, 2012, 10:18:40 »
Тимон, да, ты прав. перенесу все же кен обратно к выходным.
Мяталист, я первый раз пробовал, тож не понравилась, потом привык вроде. Но подтупливает бывает конечно, это да.
В ней нет кучи элементарных базовых функций, управление ужасное, с линейкой вообще не понятно что, назначить шаг сетки невозможно. Торба короче.
